تعویض دوربین های عقب آیفون 12 مینی

معرفی

به مرحله 1 بروید

از این راهنما برای برداشتن و تعویض دوربین های پشتی آیفون 12 مینی استفاده کنید. هر دو ماژول دوربین به عنوان یک واحد جایگزین می شوند.

برای اتصال مجدد قطعات هنگام مونتاژ مجدد دستگاه، به چسب جایگزین نیاز دارید.

مرحله 1 پیچ های پنتالوب را بردارید

• • قبل از شروع، باتری آیفون خود را زیر 25 درصد خالی کنید. باتری لیتیوم یون شارژ شده در صورت سوراخ شدن تصادفی می تواند آتش بگیرد و/یا منفجر شود.
  • قبل از شروع جداسازی، آیفون خود را خاموش کنید.

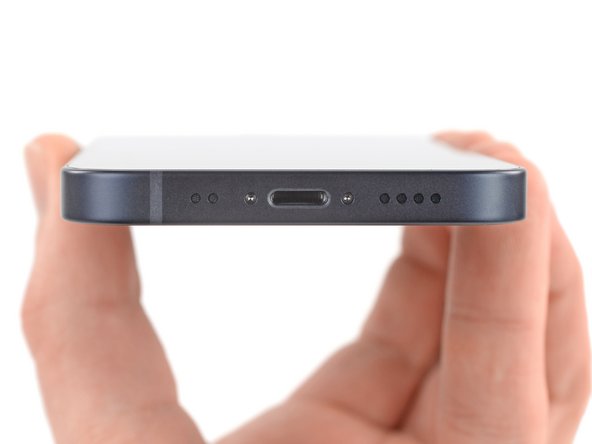

  • دو پیچ پنتالوبی 6.7 میلی متری لبه پایینی آیفون را باز کنید.

Top of Form

1024

Bottom of Form

مرحله 2 انتخاب های آغازین خود را علامت گذاری کنید

• • اگر بیش از حد قرار داده شود، یک انتخاب باز می تواند به دستگاه شما آسیب برساند. این مرحله را دنبال کنید تا انتخاب خود را علامت بزنید و از آسیب جلوگیری کنید.
  • 3 میلی متر از نوک آن را اندازه بگیرید و با یک نشانگر دائمی سوراخ باز را علامت بزنید.
  • همچنین می توانید گوشه های دیگر پیک را با اندازه های مختلف علامت گذاری کنید.
  • از طرف دیگر، یک سکه را با نوار چسب در فاصله 3 میلی متری از نوک آن بچسبانید.

Top of Form

1024

Bottom of Form

مرحله 3 روی هر شکافی نوار بچسبانید

• • اگر صفحه نمایش آیفون شما ترک خورده است، از شکستگی بیشتر جلوگیری کنید و با چسباندن روی شیشه از آسیب بدنی در حین تعمیر جلوگیری کنید.
  • نوارهای چسب بسته بندی شفاف را روی صفحه نمایش آیفون قرار دهید تا تمام صورت پوشانده شود.
  • از عینک ایمنی استفاده کنید تا از چشمان خود در برابر هرگونه تکان دادن شیشه در حین تعمیر محافظت کنید.
  • اگر در مراحل بعدی نتوانستید ساکشن کاپ را بچسبانید، یک تکه چسب محکم (مانند نوار چسب) را در یک دسته تا کنید و به جای آن صفحه را با آن بلند کنید.
  • اگر همه چیز شکست خورد، می توانید ساکشن کاپ را روی صفحه نمایش بچسبانید.

Top of Form

1024

Bottom of Form

مرحله 4 دستورالعمل ضد گیره

• • سه مرحله بعدی Anti-Clamp را نشان می‌دهد، ابزاری که ما برای آسان‌تر کردن فرآیند باز کردن طراحی کرده‌ایم. اگر از Anti-Clamp استفاده نمی کنید، سه مرحله را برای یک روش جایگزین نادیده بگیرید.
  • برای دستورالعمل های کامل در مورد نحوه استفاده از ضد گیره، این راهنما را بررسی کنید .
  • دستگیره آبی رنگ را به سمت عقب بکشید تا بازوهای Anti-Clamp باز شوند.
  • بازوها را روی لبه چپ یا راست آیفون خود بکشید.
  • ساکشن کاپ ها را نزدیک لبه پایین آیفون قرار دهید – یکی در جلو و دیگری در پشت.
  • فنجان ها را به هم فشار دهید تا محل مورد نظر مکش شود.
  • اگر متوجه شدید که سطح آیفون شما خیلی لغزنده است که Anti-Clamp نمی تواند روی آن بماند، می توانید از نوار چسب برای ایجاد یک سطح محکم تر استفاده کنید .

Top of Form

1024

Bottom of Form

مرحله 5

• • دسته آبی را به سمت جلو بکشید تا بازوها قفل شوند.
  • دسته را در جهت عقربه های ساعت 360 درجه یا تا زمانی که فنجان ها شروع به کشیده شدن کنند بچرخانید.
  • اطمینان حاصل کنید که مکنده ها در یک راستا با یکدیگر قرار دارند. اگر شروع به لیز خوردن از تراز کردند، ساکشن کاپ ها را کمی شل کنید و بازوها را دوباره مرتب کنید.

Top of Form

1024

Bottom of Form

مرحله 6

• • آیفون خود را روی چیزهای محکمی مانند کتاب جلد گالینگور پشتیبانی کنید تا بدون هندزفری و موازی با زمین قرار گیرد. این کار را در مراحل زیر آسان تر می کند.
  • از سشوار برای گرم کردن لبه پایینی آیفون استفاده کنید. صفحه نمایش باید برای لمس کمی بیش از حد داغ باشد.
  • برای دستورالعمل های کامل در مورد نحوه استفاده از سشوار، این راهنما را بررسی کنید .
  • یک دقیقه صبر کنید تا چسب فرصتی برای رها شدن و ایجاد شکاف باز شود.

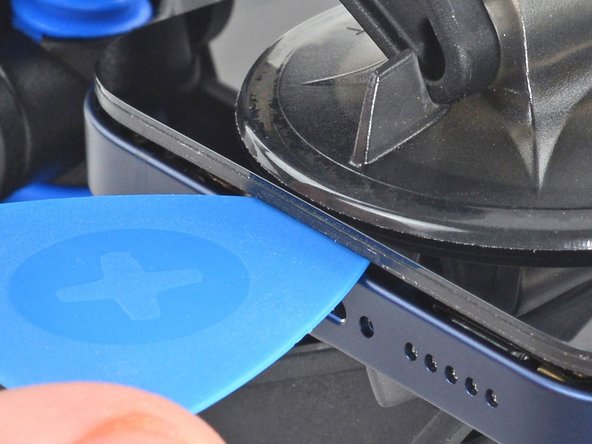

  • هنگامی که Anti-Clamp شکاف بزرگی ایجاد کرد، یک کلید بازشو زیر قاب پلاستیکی صفحه نمایش قرار دهید.
  • اگر ضد گیره شکاف کافی ایجاد نمی کند، حرارت بیشتری را به ناحیه اعمال کنید و دسته را یک چهارم دور بچرخانید.
  • بیش از یک ربع دور در یک زمان نچرخید و بین پیچ ها یک دقیقه صبر کنید. بگذارید Anti-Camp و زمان کار را برای شما انجام دهند.
  • از سه مرحله بعدی بگذرید.

Top of Form

1024

Bottom of Form

مرحله 7 لبه پایینی گوشی را گرم کنید

• • باز کردن نمایشگر آیفون، مهر و موم های ضد آب آن را به خطر می اندازد. قبل از اینکه این مرحله را پشت سر بگذارید، مهر و موم های جایگزین را آماده کنید، یا اگر آیفون خود را بدون تعویض مهر و موم دوباره سرهم می کنید، مراقب باشید که در معرض مایع قرار نگیرید.
  • گرم کردن لبه پایینی آیفون به نرم شدن چسب محافظ صفحه نمایش کمک می کند و باز شدن آن را آسان تر می کند.
  • از یک سشوار یا یک تفنگ حرارتی برای گرم کردن لبه پایینی آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.
  • هرگز سشوار خود را برای مدت طولانی در یک نقطه رها نکنید.
  • اگر در حین باز کردن با مشکل مواجه شدید، به احتمال زیاد چسب سرد شده است. برای نرم شدن بیشتر چسب، حرارت بیشتری اعمال کنید.

Top of Form

1024

Bottom of Form

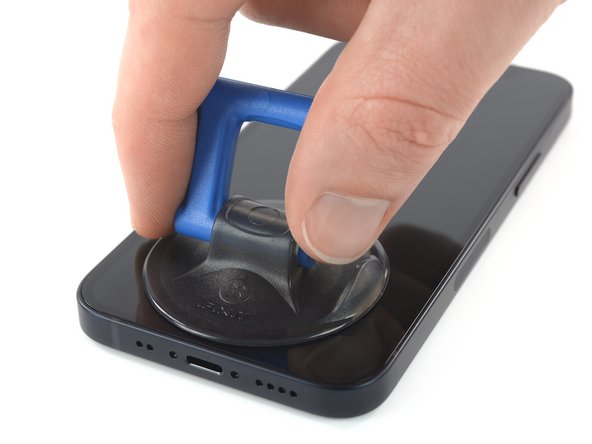

مرحله 8 یک دسته مکش را اعمال کنید

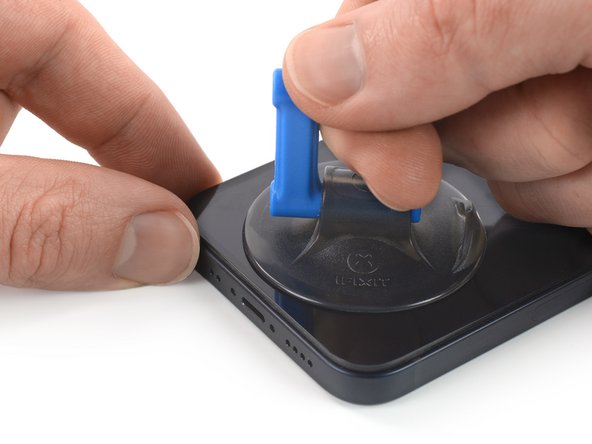

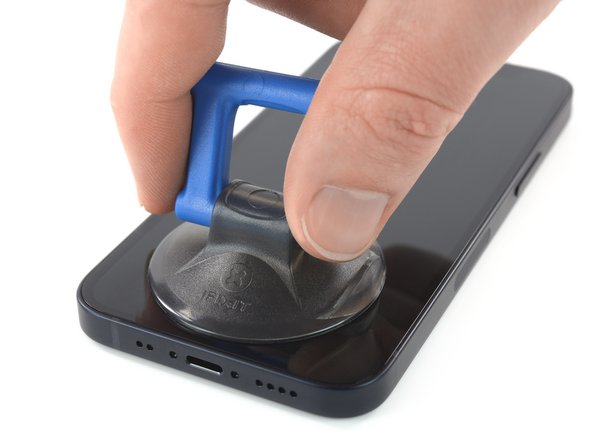

• • اگر از یک دسته مکش استفاده می‌کنید، آن را روی لبه پایینی گوشی، تا حد امکان نزدیک به لبه قرار دهید.
  • اگر صفحه نمایش شما به شدت ترک خورده است، پوشاندن آن با یک لایه نوار بسته بندی شفاف ممکن است به ساکشن کاپ اجازه بچسبد. همچنین، ممکن است به جای ساکشن کاپ از نوار بسیار قوی استفاده شود . اگر همه چیز شکست خورد، می توانید مکنده را به صفحه شکسته چسب بزنید.

Top of Form

1024

Bottom of Form

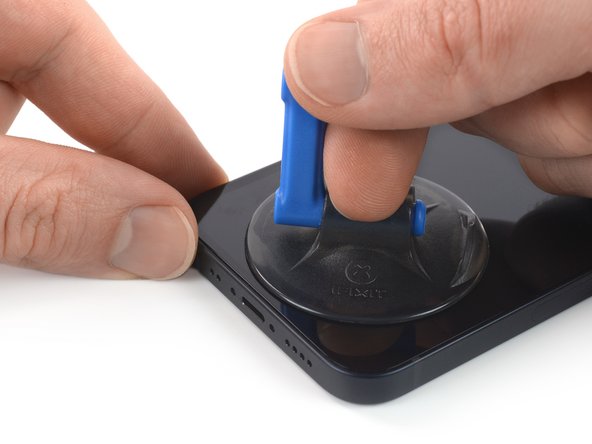

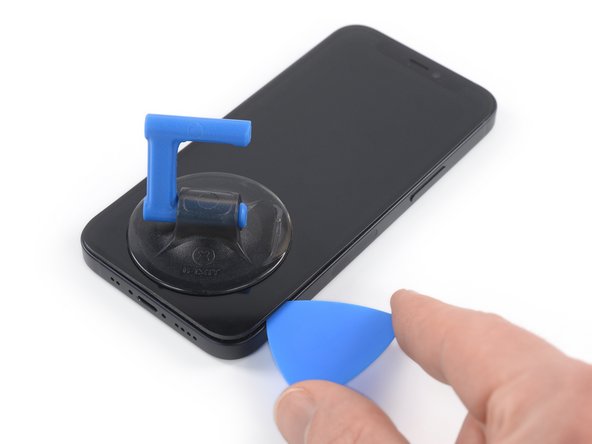

مرحله 9 صفحه را کمی بلند کنید

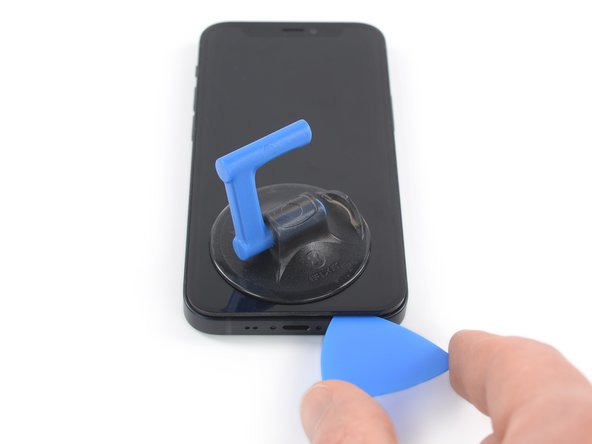

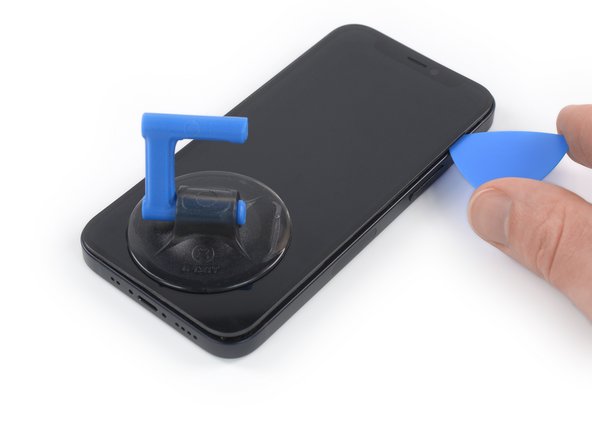

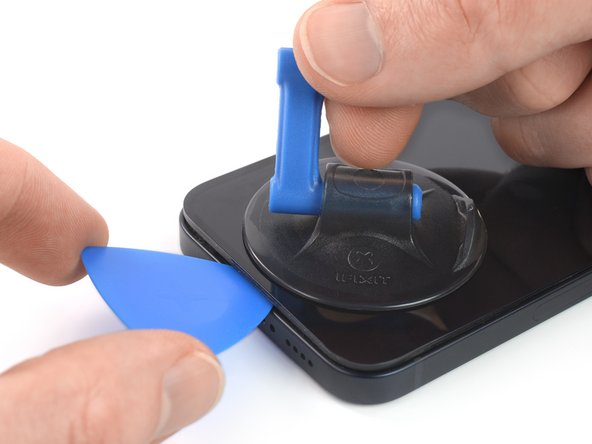

• • ساکشن کاپ را با فشار ثابت و محکم به سمت بالا بکشید تا فاصله کمی بین صفحه نمایش و قاب ایجاد شود.
  • یک کلید بازشو در شکاف زیر قاب پلاستیکی صفحه نمایش قرار دهید .
  • چسب ضد آب که صفحه را در جای خود نگه می دارد بسیار قوی است. ایجاد این شکاف اولیه به مقدار قابل توجهی نیرو نیاز دارد. اگر برای باز کردن شکاف مشکل دارید، حرارت بیشتری اعمال کنید و صفحه را به آرامی بالا و پایین تکان دهید تا چسب ضعیف شود تا جایی که شکاف کافی برای وارد کردن ابزار ایجاد کنید.

Top of Form

1024

Bottom of Form

مرحله 10 لبه سمت راست را گرم کنید

• • از یک سشوار برای گرم کردن لبه سمت راست آیفون (لبه با دکمه پاور) به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

Top of Form

1024

Bottom of Form

مرحله 11 چسب صفحه را جدا کنید

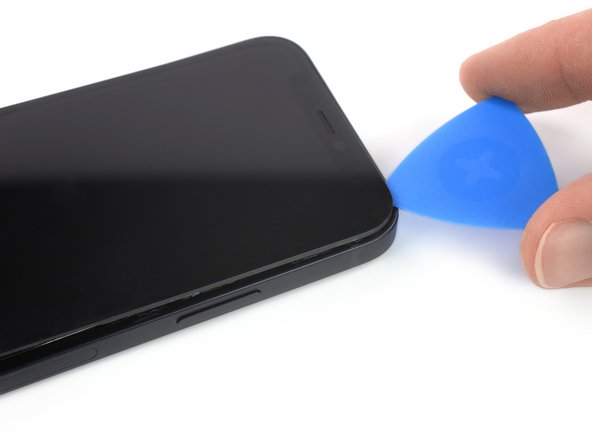

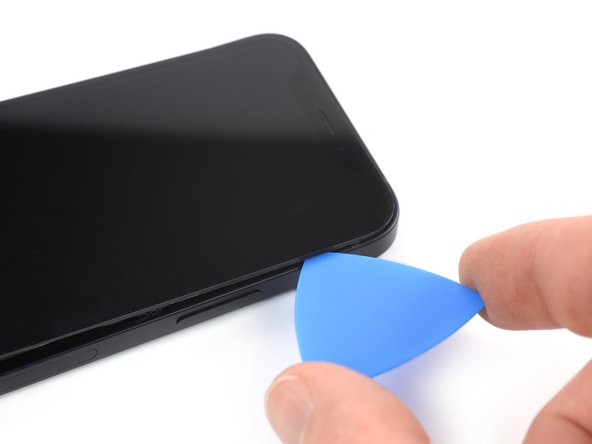

• • کلید باز را در گوشه پایین سمت راست و در امتداد لبه سمت راست آیفون بکشید و از طریق چسب نگهدارنده نمایشگر در جای خود برش دهید.
  • پیک خود را بیش از 3 میلی متر وارد نکنید، زیرا ممکن است به قطعات داخلی آسیب برساند.

Top of Form

1024

Bottom of Form

مرحله 12 لبه بالایی را گرم کنید

• • از یک سشوار برای گرم کردن لبه بالایی آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

Top of Form

1024

Bottom of Form

مرحله 13

• • لبه بالایی نمایشگر با چسب و گیره محکم شده است.

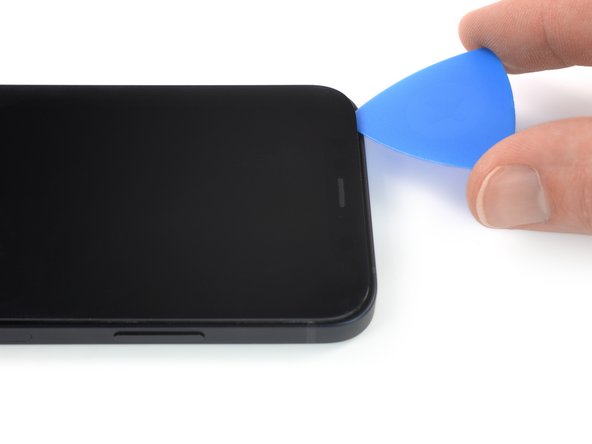

  • انتخاب خود را در زیر گوشه سمت راست بالای صفحه نمایش قرار دهید.
  • انتخاب را در گوشه بالا سمت راست بلغزانید. به دلیل کلیپ ها ممکن است با مقاومتی روبرو شوید.
  • پیک خود را بیشتر از 3 میلی متر وارد نکنید، زیرا ممکن است به آرایه سنسور پانل جلو آسیب وارد کنید.
  • کشیدن آرام مجموعه پنل جلویی به سمت لبه پایینی گوشی این مرحله را کمی ساده می کند.
  • پیک را در امتداد لبه بالایی بلغزانید و چسب باقی مانده را که صفحه نمایش را محکم می کند برش دهید.

Top of Form

1024

Bottom of Form

مرحله 14 لبه سمت چپ را گرم کنید

• • از یک سشوار برای گرم کردن لبه سمت چپ آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

Top of Form

1024

Bottom of Form

مرحله 15 اطلاعات صفحه نمایش

• • یک کابل ظریف در لبه سمت چپ آیفون شما وجود دارد. انتخاب خود را در اینجا وارد نکنید ، زیرا ممکن است به کابل آسیب برساند.

Top of Form

1024

Bottom of Form

مرحله 16 چسب سمت چپ را جدا کنید

• • یک انتخاب باز دوم را در گوشه سمت چپ پایین آیفون قرار دهید.
  • هر دو شاخه را به طور همزمان بچرخانید تا زمانی که گیره های لبه سمت چپ آزاد شوند.
  • نیروی چرخش را به تدریج اعمال کنید.
  • اگر در جدا کردن چسب مشکل دارید، لبه سمت چپ را دوباره گرم کنید.

Top of Form

1024

Bottom of Form

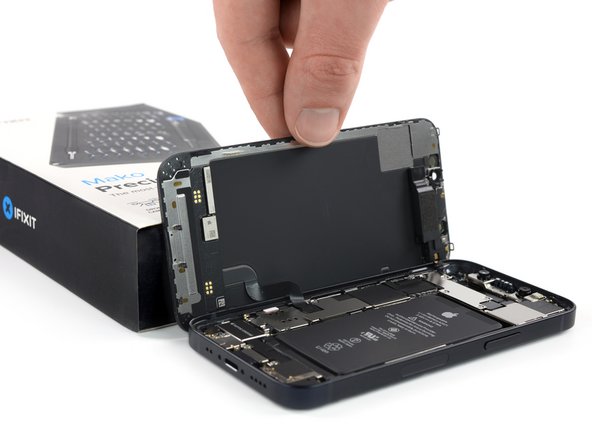

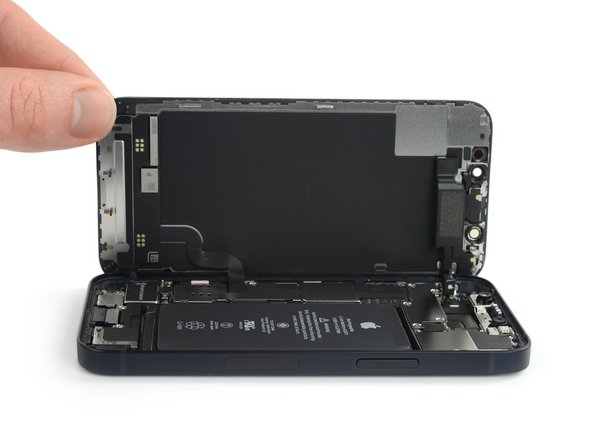

مرحله 17 آیفون را باز کنید

• • آیفون خود را بچرخانید تا لبه سمت راست رو به شما باشد.

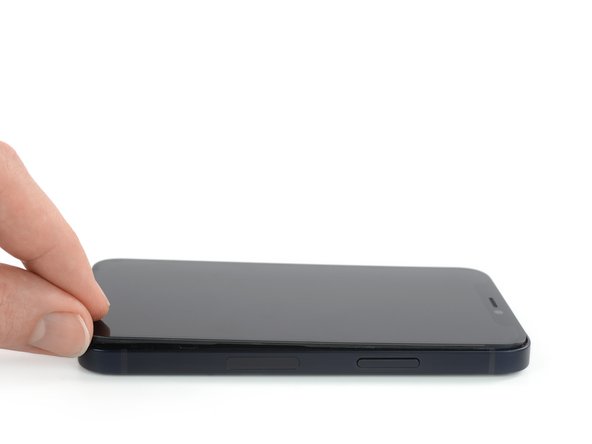

  • آیفون را با چرخاندن نمایشگر از سمت راست به سمت بالا، مانند جلد جلویی یک کتاب، باز کنید.
  • هنوز سعی نکنید نمایشگر را به طور کامل جدا کنید، زیرا چندین کابل نواری شکننده همچنان آن را به برد منطقی آیفون متصل می کنند.
  • هنگام کار با تلفن، نمایشگر را به چیزی تکیه دهید تا آن را نگه دارید.
  • در حین مونتاژ مجدد، نمایشگر را در موقعیت خود قرار دهید، گیره ها را در امتداد لبه بالایی تراز کنید، و قبل از اینکه بقیه قسمت های نمایشگر را پایین بیاورید، لبه بالایی را به دقت فشار دهید. اگر به راحتی در جای خود کلیک نمی کند، وضعیت گیره ها را در اطراف محیط نمایشگر بررسی کنید و مطمئن شوید که خم نشده اند.

Top of Form

1024

Bottom of Form

مرحله 18 پیچ باتری و پوشش کانکتور نمایشگر را باز کنید

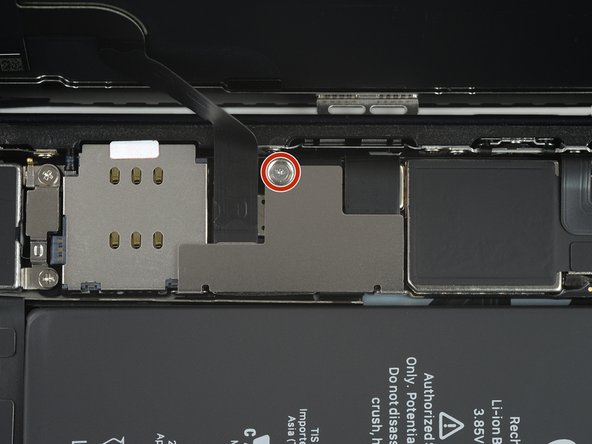

• • پیچ Y000 به طول 1.25 میلی متر را که براکت پوشش باتری و رابط صفحه نمایش را محکم می کند، باز کنید.
  • در طول این تعمیر، هر پیچ را دنبال کنید و مطمئن شوید که دقیقاً از همان جایی که آمده است برمی گردد تا به آیفون شما آسیب نرسد.
  • در حین مونتاژ مجدد، این نکته خوبی برای روشن کردن آیفون و آزمایش تمام عملکردها قبل از اینکه صفحه نمایش را در جای خود ببندید، است. قبل از ادامه کار، مطمئن شوید که آیفون خود را به طور کامل خاموش کنید.

Top of Form

1024

Bottom of Form

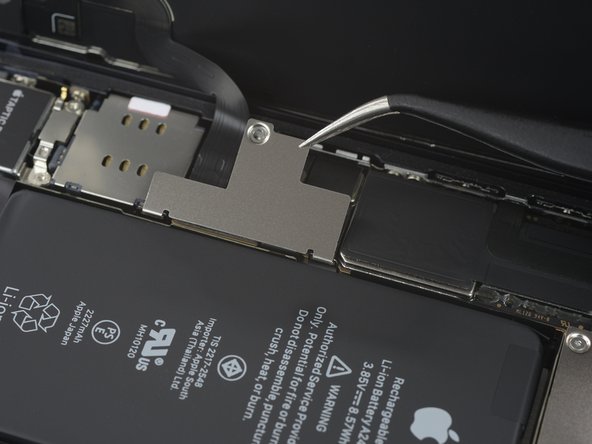

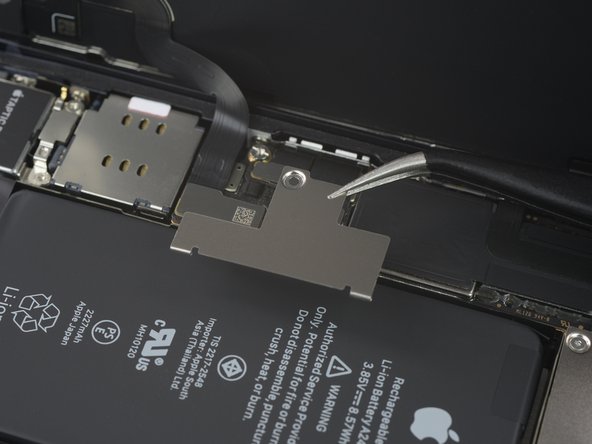

مرحله 19 باتری و پوشش کانکتور نمایشگر را بردارید

• • از یک موچین برای جدا کردن براکت اتصال باتری و صفحه نمایش استفاده کنید.
  • دو لولا کوچک در لبه سمت راست براکت اتصال وجود دارد. در هنگام مونتاژ مجدد، مطمئن شوید که آنها را با همتایان خود هماهنگ کنید.

Top of Form

1024

Bottom of Form

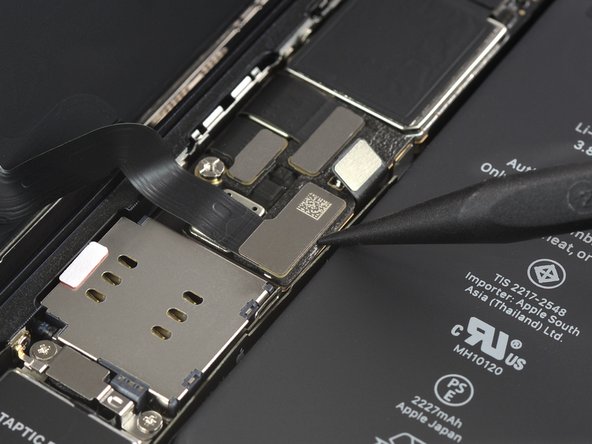

مرحله 20 باتری را جدا کنید

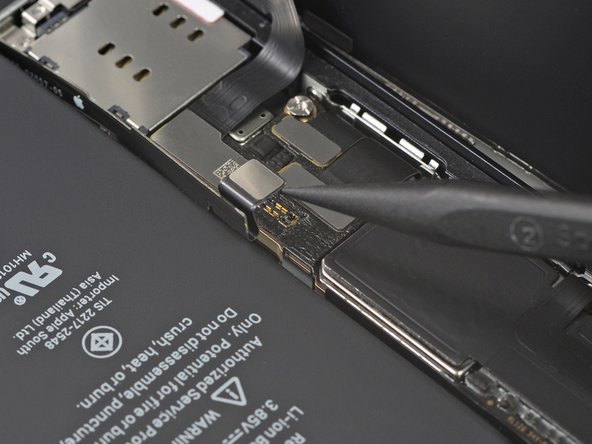

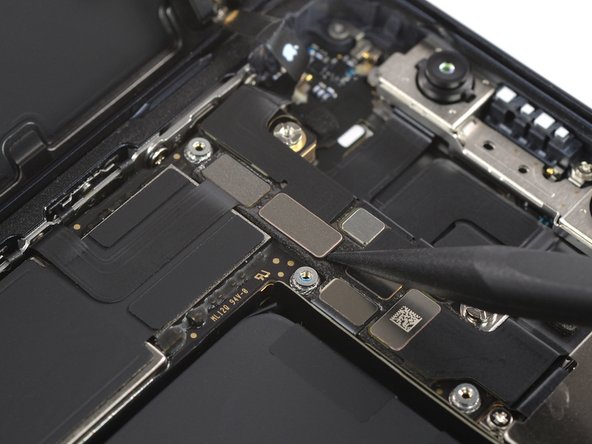

• • از یک اسپاگر یا ناخن تمیز برای باز کردن کانکتور باتری از سوکت آن روی برد منطقی استفاده کنید.
  • سعی کنید به مهر و موم سیلیکونی مشکی اطراف این و سایر اتصالات برد آسیب نرسانید. این مهر و موم محافظت بیشتری در برابر نفوذ آب و گرد و غبار ایجاد می کند.
  • کانکتور را کمی دورتر از برد منطقی خم کنید تا از تماس تصادفی آن با سوکت و تامین برق تلفن در حین تعمیر جلوگیری کنید.

Top of Form

1024

Bottom of Form

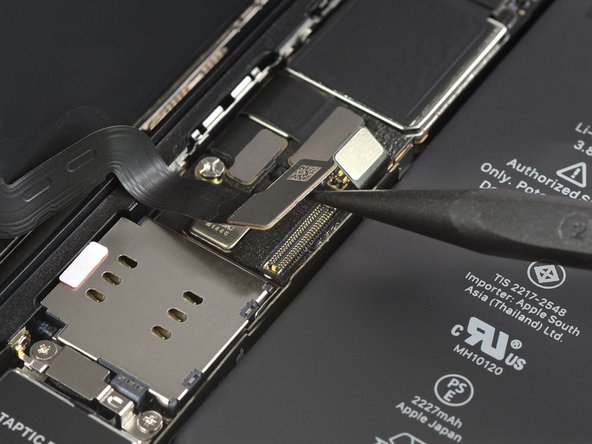

مرحله 21 کابل صفحه نمایش OLED را جدا کنید

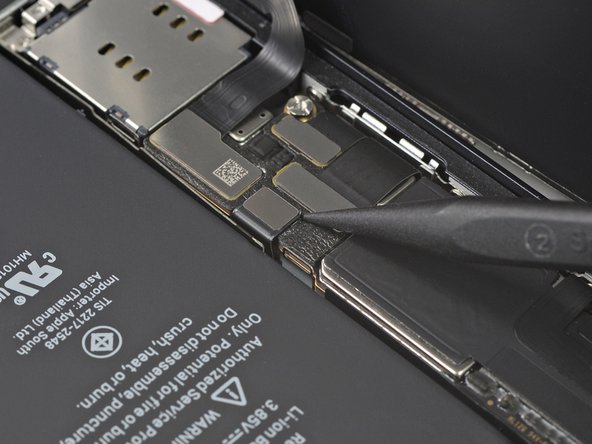

• • برای باز کردن کانکتور کابل پنل OLED از سوکت روی برد منطقی از یک اسپاگر یا ناخن تمیز استفاده کنید.
  • برای اتصال مجدد کانکتورهای فشاری مانند این، یک طرف را به دقت تراز کرده و فشار دهید تا در جای خود قرار گیرد، سپس در سمت دیگر تکرار کنید. وسط را فشار ندهید. اگر کانکتور اشتباه باشد، پین ها خم می شوند و باعث آسیب دائمی می شوند.

Top of Form

1024

Bottom of Form

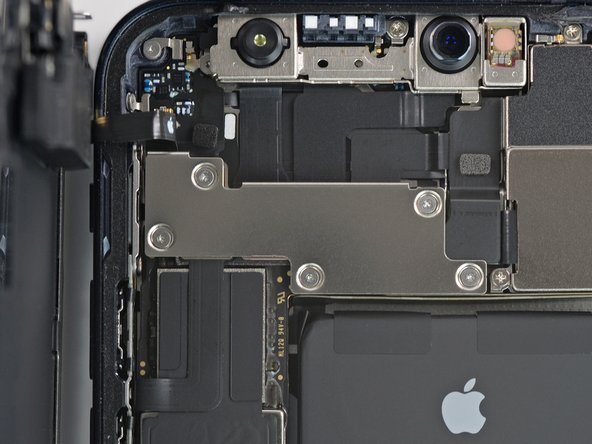

مرحله 22 پوشش مجموعه سنسور جلو را باز کنید

• • پنج پیچ Y000 به طول 1 میلی متر را که براکت پوشش سنسور جلویی را محکم می کنند، باز کنید.

Top of Form

1024

Bottom of Form

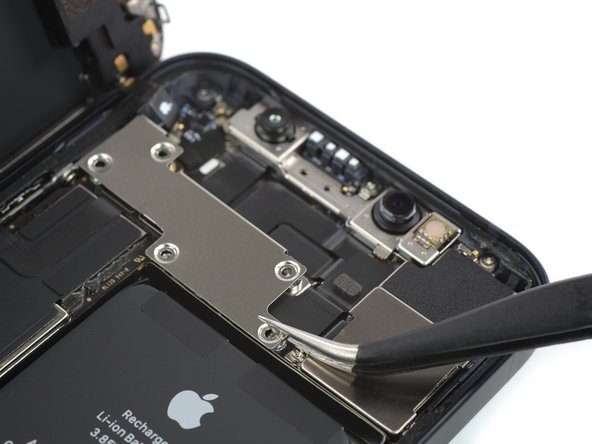

مرحله 23

• • از یک موچین برای جدا کردن براکت مجموعه سنسور جلو استفاده کنید.

Top of Form

1024

Bottom of Form

مرحله 24 سنسورهای جلو را جدا کنید

• • برای جدا کردن کانکتور کابل مجموعه سنسور جلویی از یک اسپاجر یا ناخن تمیز استفاده کنید.

Top of Form

1024

Bottom of Form

مرحله 25 مجموعه نمایشگر را بردارید

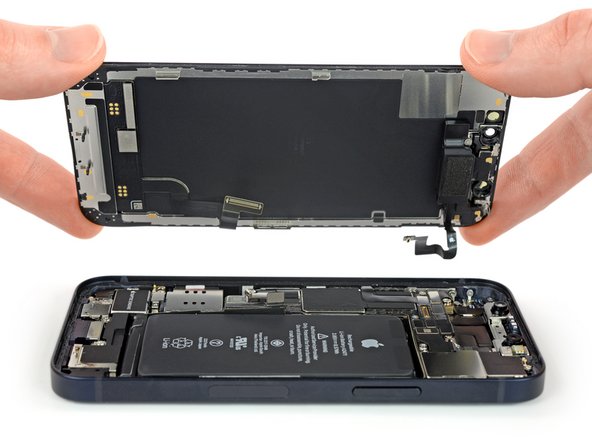

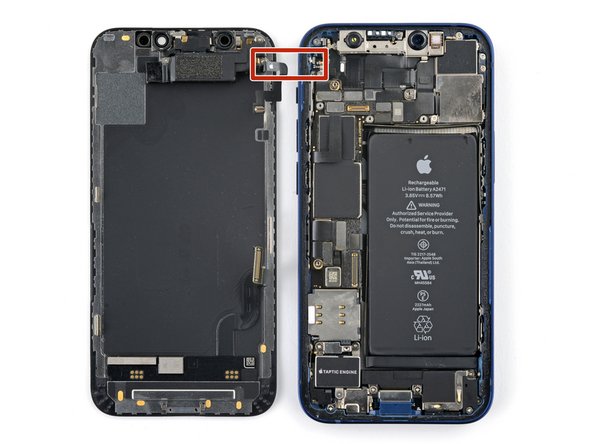

• • مجموعه نمایشگر را بردارید.
  • در حین مونتاژ مجدد، اگر می خواهید چسب ضد آب را در اطراف لبه های نمایشگر جایگزین کنید، در اینجا مکث کنید .

Top of Form

1024

Bottom of Form

مرحله 26 پوشش ماژول دوربین را باز کنید

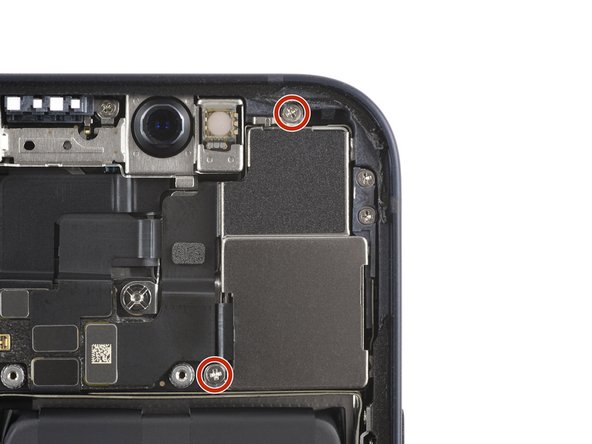

• • دو پیچ فیلیپس #000 به طول 1.6 میلی متر را بردارید.

Top of Form

1024

Bottom of Form

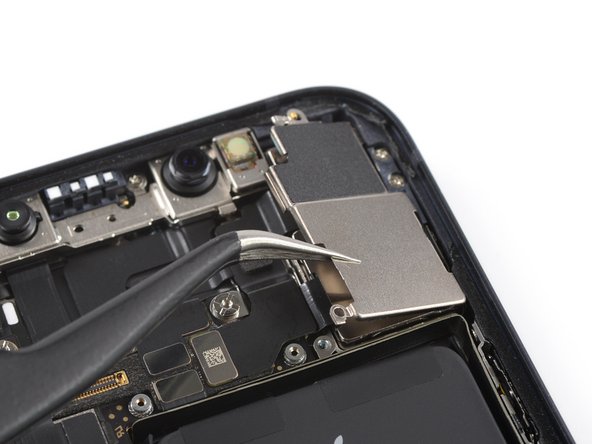

مرحله 27 پوشش ماژول دوربین را بردارید

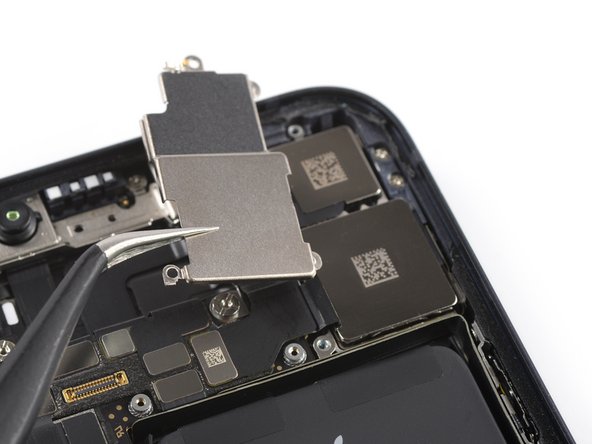

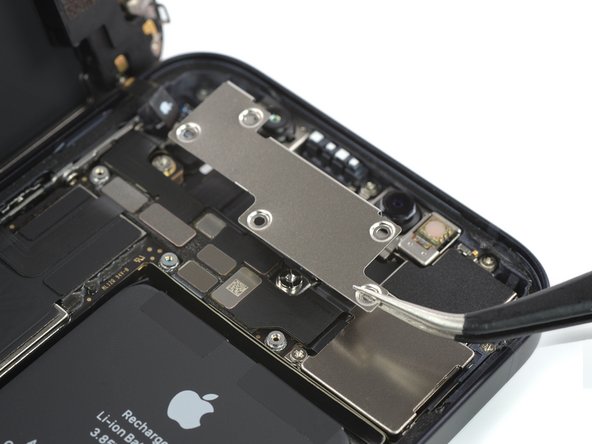

• • از یک موچین برای جدا کردن براکت پوشش ماژول دوربین استفاده کنید.
  • در سمت راست براکت دو نوک کوچک وجود دارد که در قاب آیفون قرار گرفته اند. براکت را روی لبه سمت چپ آن بگیرید و آن را در جهت دکمه های تنظیم صدا بکشید تا با خیال راحت آن را بردارید.
  • در حین مونتاژ مجدد مطمئن شوید که دو نوک فلزی را با شیارهای مناسب آنها در قاب آیفون تراز کنید.

Top of Form

1024

Bottom of Form

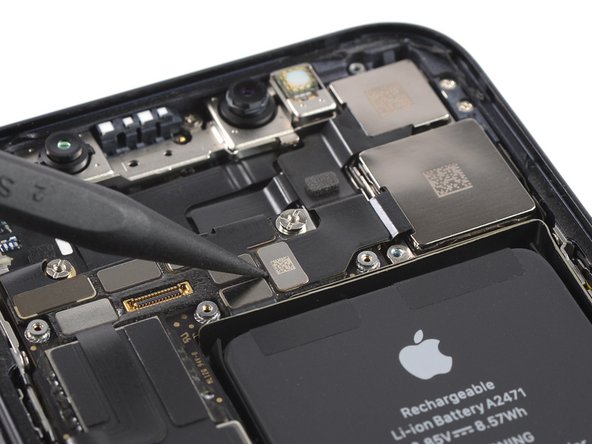

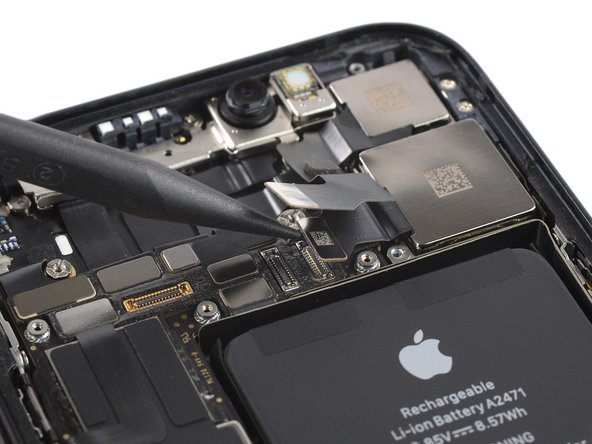

مرحله 28 کابل های فلکس دوربین را جدا کنید

• • کابل های فلکس دوربین در آیفون 12 مینی روی هم قرار گرفته اند و بنابراین باید به ترتیب صحیح جدا و دوباره وصل شوند.

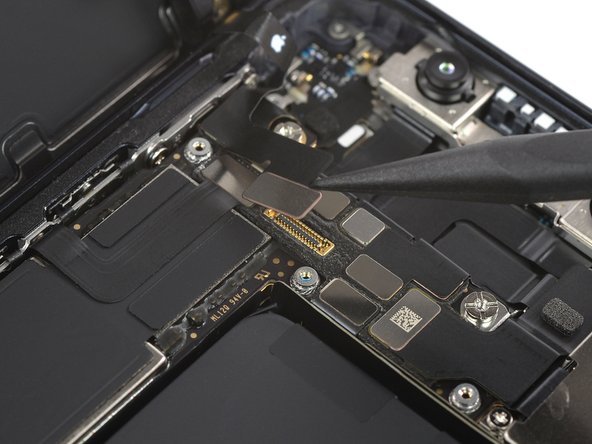

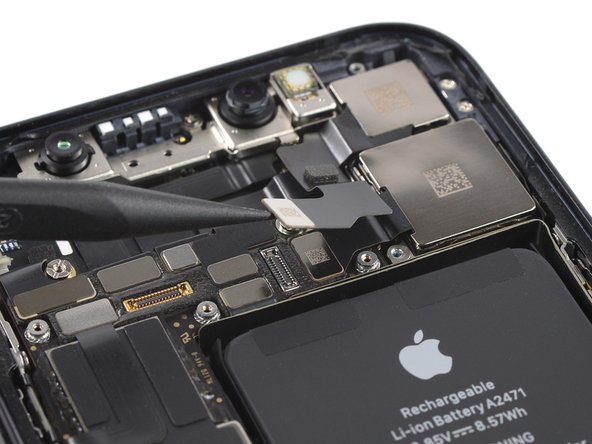

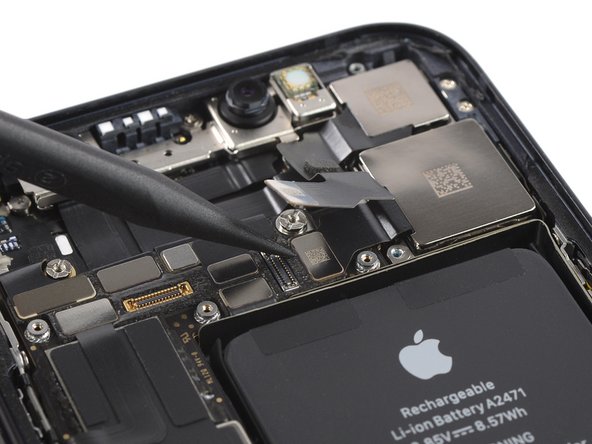

  • برای جدا کردن کابل منعطف دوربین با زاویه بسیار عریض از یک اسپاگر استفاده کنید و آن را مستقیماً از سوکت به سمت بالا جدا کنید.

Top of Form

1024

Bottom of Form

مرحله 29

• • برای جدا کردن کابل فلکس دوربین عریض، از اسپاگر استفاده کنید و آن را مستقیماً از سوکت به بالا ببرید.

Top of Form

1024

Bottom of Form

مرحله 30 ماژول دوربین را باز کنید

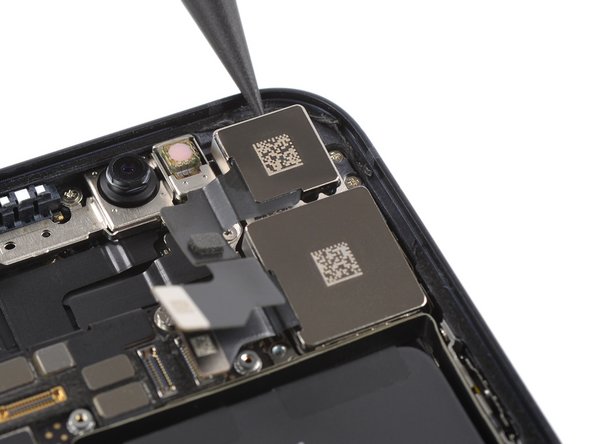

• • انتهای نوک تیز یک سوپجر را بین لبه بالایی ماژول دوربین و قاب آیفون قرار دهید.
  • از اسپاجر برای بیرون آوردن ماژول دوربین از شکاف آن با کج کردن اسپاجر به سمت پایین استفاده کنید.

Top of Form

1024

Bottom of Form

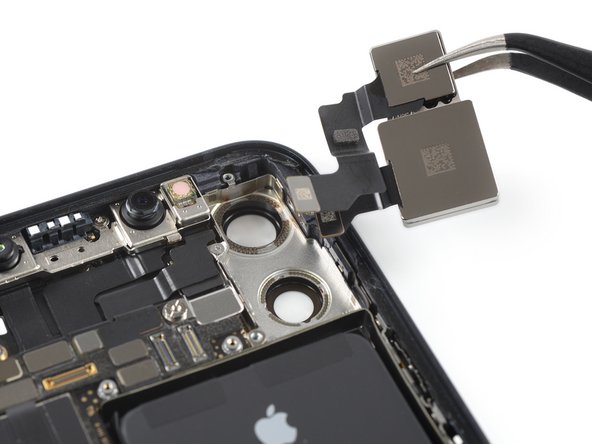

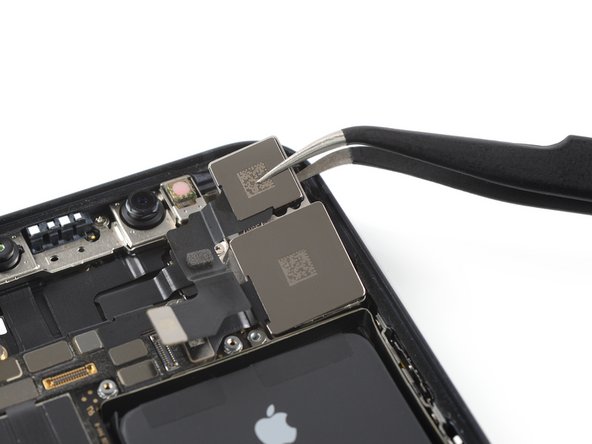

مرحله 31 ماژول دوربین را بردارید

• • از یک موچین برای برداشتن ماژول دوربین استفاده کنید.

Top of Form

1024

Bottom of Form

تقریبا تمام شد!

قطعه جایگزین جدید خود را با قطعه اصلی مقایسه کنید—ممکن است لازم باشد قبل از نصب، اجزای باقی مانده را انتقال دهید یا پشتی های چسب را از قطعه جدید جدا کنید.

برای مونتاژ مجدد دستگاه خود، مراحل بالا را به ترتیب معکوس دنبال کنید. پس از تمیز کردن نواحی مربوطه با ایزوپروپیل الکل (بیش از 90%)، در صورت لزوم، چسب جدید را اعمال کنید.

Take your e-waste to an R2 or e-Stewards certified recycler.

Repair didn’t go as planned? Try some basic troubleshooting, or ask our iPhone 12 mini Answers community for help.

نتیجه

قطعه جایگزین جدید خود را با قطعه اصلی مقایسه کنید—ممکن است لازم باشد قبل از نصب، اجزای باقی مانده را انتقال دهید یا پشتی های چسب را از قطعه جدید جدا کنید.

برای مونتاژ مجدد دستگاه خود، مراحل بالا را به ترتیب معکوس دنبال کنید. پس از تمیز کردن نواحی مربوطه با ایزوپروپیل الکل (بیش از 90%)، در صورت لزوم، چسب جدید را اعمال کنید.

زباله های الکترونیکی خود را به یک بازیافت دارای گواهی R2 یا e-Stewards ببرید .

تعمیر طبق برنامه پیش نرفت؟ برخی از عیب‌یابی اولیه را امتحان کنید یا از انجمن پاسخ‌های آیفون 12 مینی ما کمک بخواهید.
