تعویض دوربین های جلو آیفون 12 مینی

معرفی

به مرحله 1 بروید

از این راهنما برای برداشتن و تعویض مجموعه دوربین جلو (با نام مستعار دوربین سلفی) در آیفون 12 مینی استفاده کنید. توجه داشته باشید که اگر این قطعه را تعویض کنید، Face ID دیگر کار نخواهد کرد . این تعمیر یک دوربین سلفی شکسته را به حالت کار باز می‌گرداند، اما فقط اپل یا یک تکنسین “مجاز” اپل می‌توانند Face ID را بازیابی کنند.

برای اتصال مجدد قطعات هنگام مونتاژ مجدد دستگاه، به چسب جایگزین نیاز دارید.

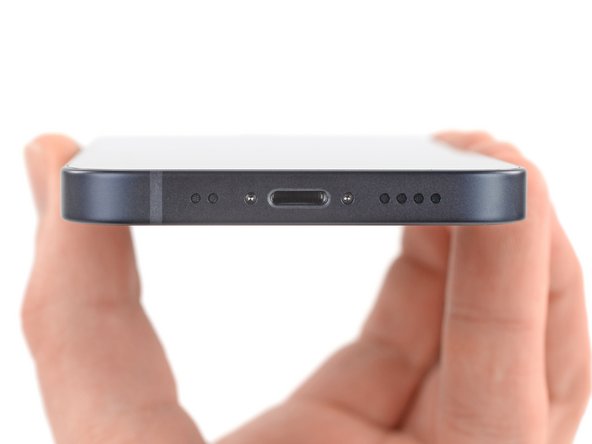

مرحله 1 پیچ های پنتالوب را بردارید

• • قبل از شروع، باتری آیفون خود را زیر 25 درصد خالی کنید. باتری لیتیوم یون شارژ شده در صورت سوراخ شدن تصادفی می تواند آتش بگیرد و/یا منفجر شود.
  • قبل از شروع جداسازی، آیفون خود را خاموش کنید.
  • دو پیچ پنتالوبی 6.7 میلی متری لبه پایینی آیفون را باز کنید.

مرحله 2 انتخاب های آغازین خود را علامت گذاری کنید

• • اگر بیش از حد قرار داده شود، یک انتخاب باز می تواند به دستگاه شما آسیب برساند. این مرحله را دنبال کنید تا انتخاب خود را علامت بزنید و از آسیب جلوگیری کنید.
  • 3 میلی متر از نوک آن را اندازه بگیرید و با یک نشانگر دائمی سوراخ باز را علامت بزنید.
  • همچنین می توانید گوشه های دیگر پیک را با اندازه های مختلف علامت گذاری کنید.
  • از طرف دیگر، یک سکه را با نوار چسب در فاصله 3 میلی متری از نوک آن بچسبانید.

مرحله 3 روی هر شکافی نوار بچسبانید

• • اگر صفحه نمایش آیفون شما ترک خورده است، از شکستگی بیشتر جلوگیری کنید و با چسباندن روی شیشه از آسیب بدنی در حین تعمیر جلوگیری کنید.
  • نوارهای چسب بسته بندی شفاف را روی صفحه نمایش آیفون قرار دهید تا تمام صورت پوشانده شود.
  • از عینک ایمنی استفاده کنید تا از چشمان خود در برابر هرگونه تکان دادن شیشه در حین تعمیر محافظت کنید.
  • اگر در مراحل بعدی نتوانستید ساکشن کاپ را بچسبانید، یک تکه چسب محکم (مانند نوار چسب) را در یک دسته تا کنید و به جای آن صفحه را با آن بلند کنید.
  • اگر همه چیز شکست خورد، می توانید ساکشن کاپ را روی صفحه نمایش بچسبانید.

مرحله 4 دستورالعمل ضد گیره

• • سه مرحله بعدی Anti-Clamp را نشان می‌دهد، ابزاری که ما برای آسان‌تر کردن فرآیند باز کردن طراحی کرده‌ایم. اگر از Anti-Clamp استفاده نمی کنید، سه مرحله را برای یک روش جایگزین نادیده بگیرید.
  • برای دستورالعمل های کامل در مورد نحوه استفاده از ضد گیره، این راهنما را بررسی کنید .
  • دستگیره آبی رنگ را به سمت عقب بکشید تا بازوهای Anti-Clamp باز شوند.
  • بازوها را روی لبه چپ یا راست آیفون خود بکشید.
  • ساکشن کاپ ها را نزدیک لبه پایین آیفون قرار دهید – یکی در جلو و دیگری در پشت.
  • فنجان ها را به هم فشار دهید تا محل مورد نظر مکش شود.
  • اگر متوجه شدید که سطح آیفون شما خیلی لغزنده است که Anti-Clamp نمی تواند روی آن بماند، می توانید از نوار چسب برای ایجاد یک سطح محکم تر استفاده کنید .

مرحله 5

• • دسته آبی را به سمت جلو بکشید تا بازوها قفل شوند.
  • دسته را در جهت عقربه های ساعت 360 درجه یا تا زمانی که فنجان ها شروع به کشیده شدن کنند بچرخانید.
  • اطمینان حاصل کنید که مکنده ها در یک راستا با یکدیگر قرار دارند. اگر شروع به لیز خوردن از تراز کردند، ساکشن کاپ ها را کمی شل کنید و بازوها را دوباره مرتب کنید.

مرحله 6

• • آیفون خود را روی چیزهای محکمی مانند کتاب جلد گالینگور پشتیبانی کنید تا بدون هندزفری و موازی با زمین قرار گیرد. این کار را در مراحل زیر آسان تر می کند.
  • از سشوار برای گرم کردن لبه پایینی آیفون استفاده کنید. صفحه نمایش باید برای لمس کمی بیش از حد داغ باشد.
  • برای دستورالعمل های کامل در مورد نحوه استفاده از سشوار، این راهنما را بررسی کنید .
  • یک دقیقه صبر کنید تا چسب فرصتی برای رها شدن و ایجاد شکاف باز شود.

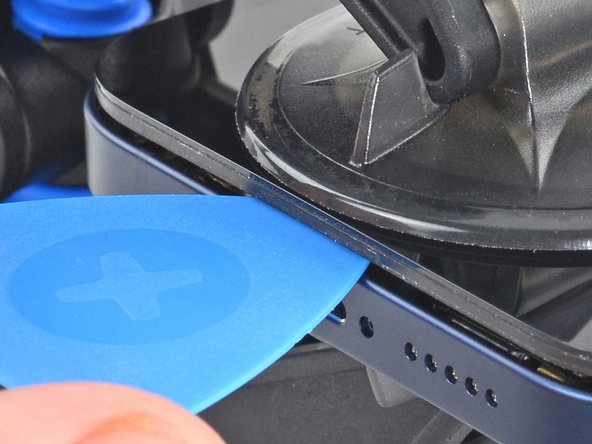

  • هنگامی که Anti-Clamp شکاف بزرگی ایجاد کرد، یک کلید بازشو زیر قاب پلاستیکی صفحه نمایش قرار دهید.
  • اگر ضد گیره شکاف کافی ایجاد نمی کند، حرارت بیشتری را به ناحیه اعمال کنید و دسته را یک چهارم دور بچرخانید.
  • بیش از یک ربع دور در یک زمان نچرخید و بین پیچ ها یک دقیقه صبر کنید. بگذارید Anti-Camp و زمان کار را برای شما انجام دهند.
  • از سه مرحله بعدی بگذرید.

مرحله 7 لبه پایینی گوشی را گرم کنید

• • باز کردن نمایشگر آیفون، مهر و موم های ضد آب آن را به خطر می اندازد. قبل از اینکه این مرحله را پشت سر بگذارید، مهر و موم های جایگزین را آماده کنید، یا اگر آیفون خود را بدون تعویض مهر و موم دوباره سرهم می کنید، مراقب باشید که در معرض مایع قرار نگیرید.
  • گرم کردن لبه پایینی آیفون به نرم شدن چسب محافظ صفحه نمایش کمک می کند و باز شدن آن را آسان تر می کند.
  • از یک سشوار یا یک تفنگ حرارتی برای گرم کردن لبه پایینی آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.
  • هرگز سشوار خود را برای مدت طولانی در یک نقطه رها نکنید.
  • اگر در حین باز کردن با مشکل مواجه شدید، به احتمال زیاد چسب سرد شده است. برای نرم شدن بیشتر چسب، حرارت بیشتری اعمال کنید.

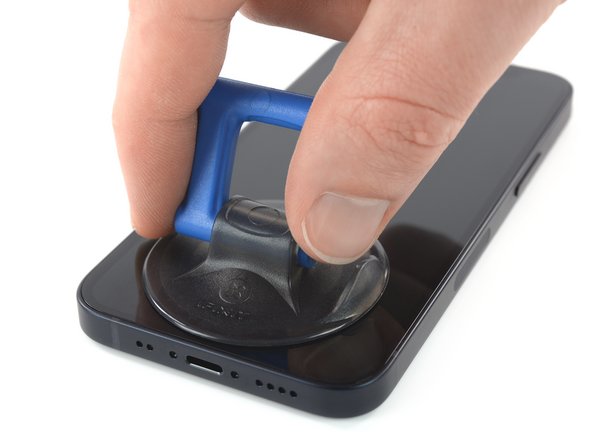

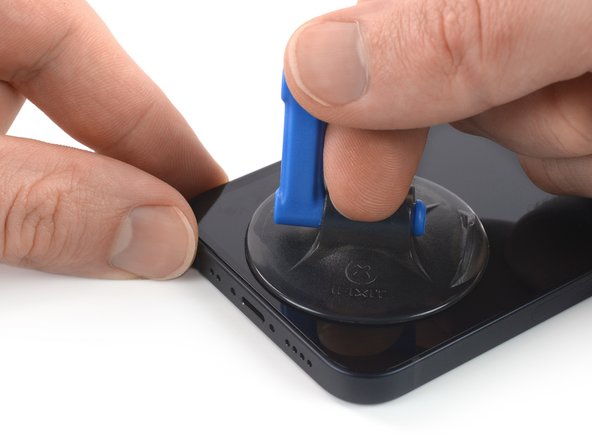

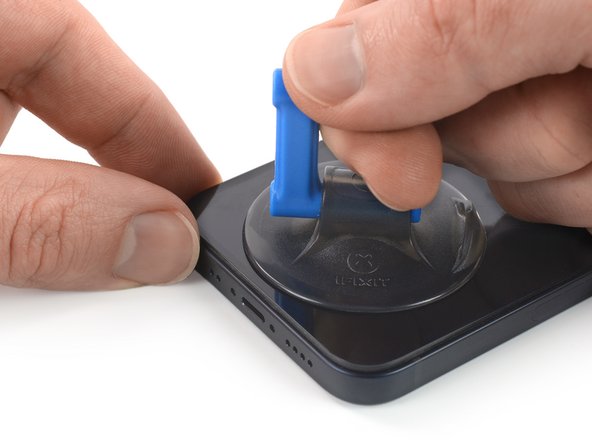

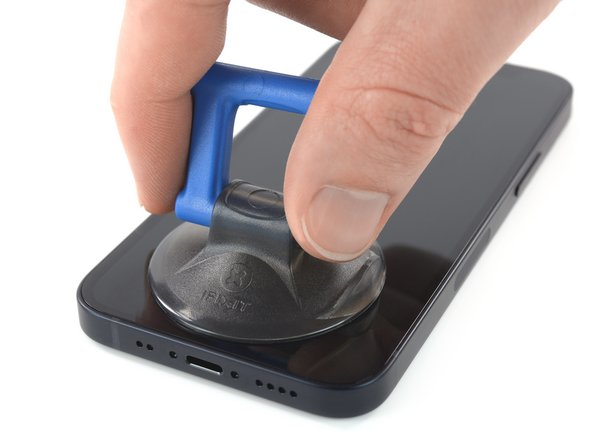

مرحله 8 یک دسته مکش را اعمال کنید

• • اگر از یک دسته مکش استفاده می‌کنید، آن را روی لبه پایینی گوشی، تا حد امکان نزدیک به لبه قرار دهید.
  • اگر صفحه نمایش شما به شدت ترک خورده است، پوشاندن آن با یک لایه نوار بسته بندی شفاف ممکن است به ساکشن کاپ اجازه بچسبد. همچنین، ممکن است به جای ساکشن کاپ از نوار بسیار قوی استفاده شود . اگر همه چیز شکست خورد، می توانید مکنده را به صفحه شکسته چسب بزنید.

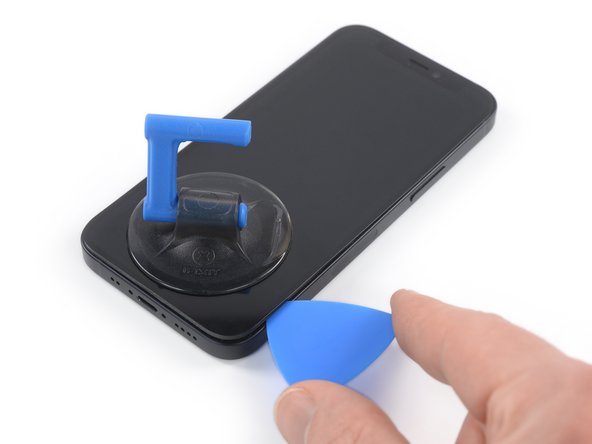

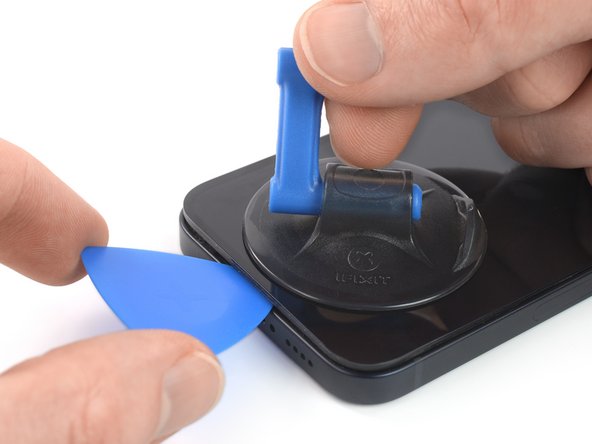

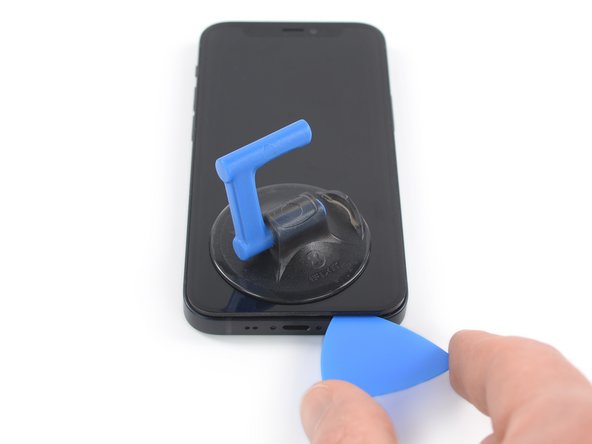

مرحله 9 صفحه را کمی بلند کنید

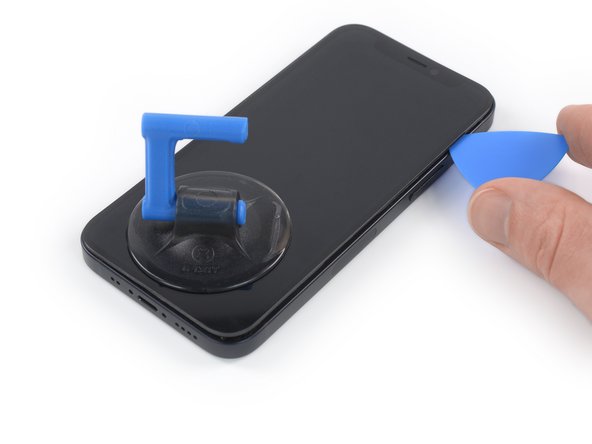

• • ساکشن کاپ را با فشار ثابت و محکم به سمت بالا بکشید تا فاصله کمی بین صفحه نمایش و قاب ایجاد شود.
  • یک کلید بازشو در شکاف زیر قاب پلاستیکی صفحه نمایش قرار دهید .
  • چسب ضد آب که صفحه را در جای خود نگه می دارد بسیار قوی است. ایجاد این شکاف اولیه به مقدار قابل توجهی نیرو نیاز دارد. اگر برای باز کردن شکاف مشکل دارید، حرارت بیشتری اعمال کنید و صفحه را به آرامی بالا و پایین تکان دهید تا چسب ضعیف شود تا جایی که شکاف کافی برای وارد کردن ابزار ایجاد کنید.

مرحله 10 لبه سمت راست را گرم کنید

• • از یک سشوار برای گرم کردن لبه سمت راست آیفون (لبه با دکمه پاور) به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

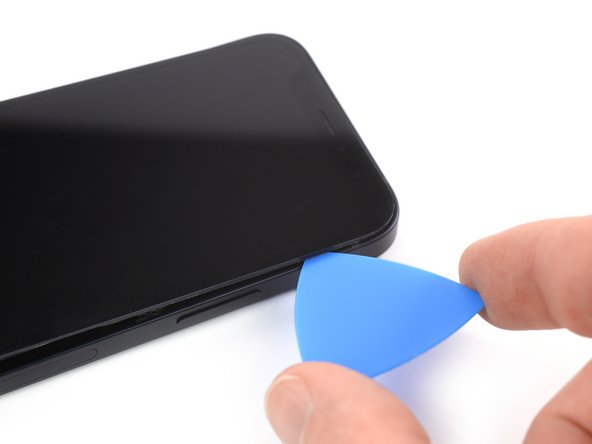

مرحله 11 چسب صفحه را جدا کنید

• • کلید باز را در گوشه پایین سمت راست و در امتداد لبه سمت راست آیفون بکشید و از طریق چسب نگهدارنده نمایشگر در جای خود برش دهید.
  • پیک خود را بیش از 3 میلی متر وارد نکنید، زیرا ممکن است به قطعات داخلی آسیب برساند.

مرحله 12 لبه بالایی را گرم کنید

• • از یک سشوار برای گرم کردن لبه بالایی آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

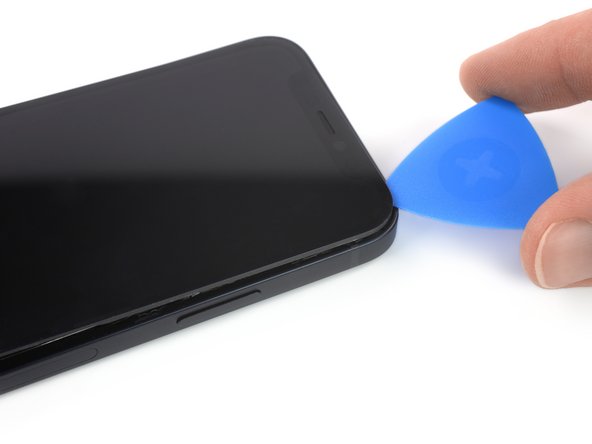

مرحله 13

• • لبه بالایی نمایشگر با چسب و گیره محکم شده است.

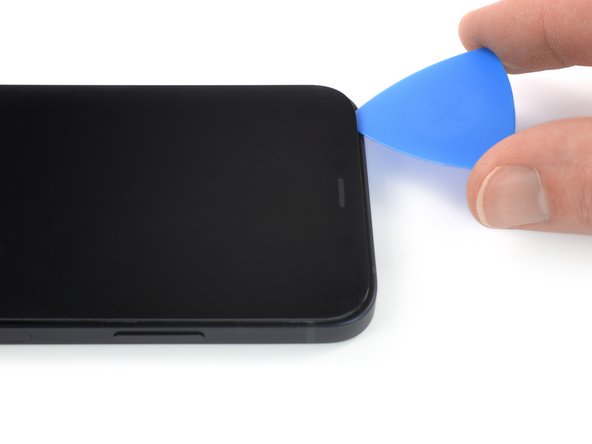

  • انتخاب خود را در زیر گوشه سمت راست بالای صفحه نمایش قرار دهید.
  • انتخاب را در گوشه بالا سمت راست بلغزانید. به دلیل کلیپ ها ممکن است با مقاومتی روبرو شوید.
  • پیک خود را بیشتر از 3 میلی متر وارد نکنید، زیرا ممکن است به آرایه سنسور پانل جلو آسیب وارد کنید.
  • کشیدن آرام مجموعه پنل جلویی به سمت لبه پایینی گوشی این مرحله را کمی ساده می کند.
  • پیک را در امتداد لبه بالایی بلغزانید و چسب باقی مانده را که صفحه نمایش را محکم می کند برش دهید.

مرحله 14 لبه سمت چپ را گرم کنید

• • از یک سشوار برای گرم کردن لبه سمت چپ آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

مرحله 15 اطلاعات صفحه نمایش

• • یک کابل ظریف در لبه سمت چپ آیفون شما وجود دارد. انتخاب خود را در اینجا وارد نکنید ، زیرا ممکن است به کابل آسیب برساند.

مرحله 16 چسب سمت چپ را جدا کنید

• • یک انتخاب باز دوم را در گوشه سمت چپ پایین آیفون قرار دهید.
  • هر دو شاخه را به طور همزمان بچرخانید تا زمانی که گیره های لبه سمت چپ آزاد شوند.
  • نیروی چرخش را به تدریج اعمال کنید.
  • اگر در جدا کردن چسب مشکل دارید، لبه سمت چپ را دوباره گرم کنید.

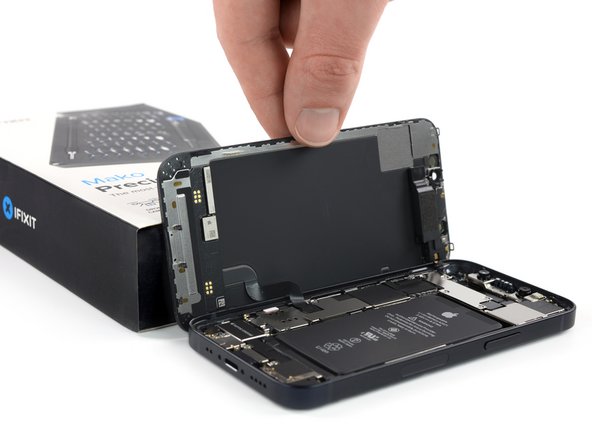

مرحله 17 آیفون را باز کنید

• • آیفون خود را بچرخانید تا لبه سمت راست رو به شما باشد.

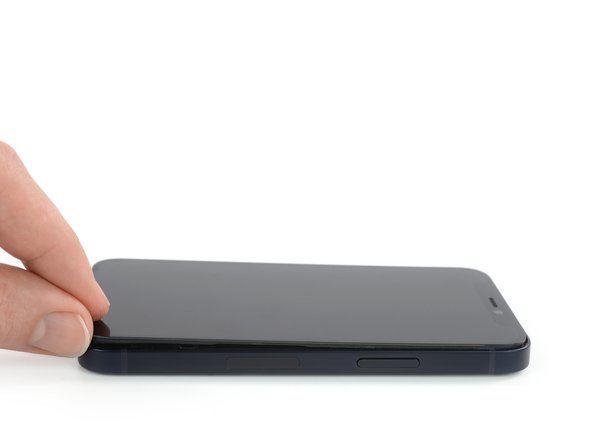

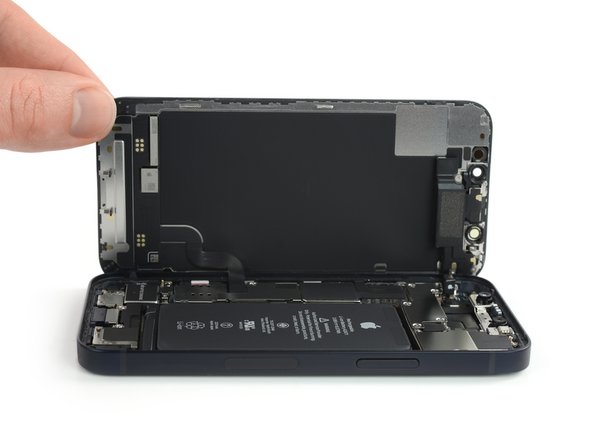

  • آیفون را با چرخاندن نمایشگر از سمت راست به سمت بالا، مانند جلد جلویی یک کتاب، باز کنید.
  • هنوز سعی نکنید نمایشگر را به طور کامل جدا کنید، زیرا چندین کابل نواری شکننده همچنان آن را به برد منطقی آیفون متصل می کنند.
  • هنگام کار با تلفن، نمایشگر را به چیزی تکیه دهید تا آن را نگه دارید.
  • در حین مونتاژ مجدد، نمایشگر را در موقعیت خود قرار دهید، گیره ها را در امتداد لبه بالایی تراز کنید، و قبل از اینکه بقیه قسمت های نمایشگر را پایین بیاورید، لبه بالایی را به دقت فشار دهید. اگر به راحتی در جای خود کلیک نمی کند، وضعیت گیره ها را در اطراف محیط نمایشگر بررسی کنید و مطمئن شوید که خم نشده اند.

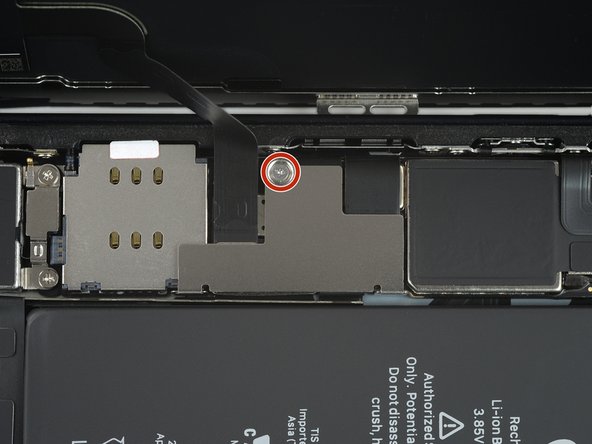

مرحله 18 پیچ باتری و پوشش کانکتور نمایشگر را باز کنید

• • پیچ Y000 به طول 1.25 میلی متر را که براکت پوشش باتری و رابط صفحه نمایش را محکم می کند، باز کنید.
  • در طول این تعمیر، هر پیچ را دنبال کنید و مطمئن شوید که دقیقاً از همان جایی که آمده است برمی گردد تا به آیفون شما آسیب نرسد.
  • در حین مونتاژ مجدد، این نکته خوبی برای روشن کردن آیفون و آزمایش تمام عملکردها قبل از اینکه صفحه نمایش را در جای خود ببندید، است. قبل از ادامه کار، مطمئن شوید که آیفون خود را به طور کامل خاموش کنید.

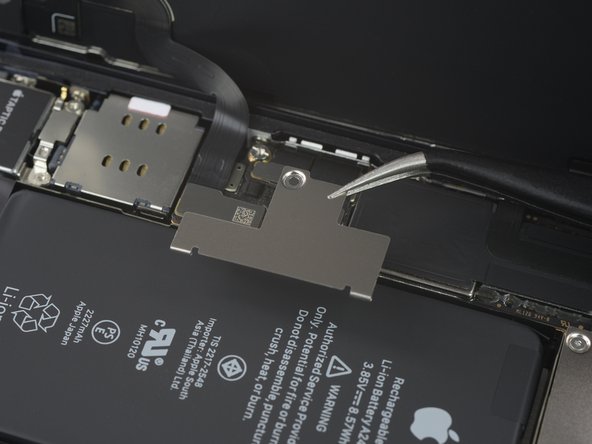

مرحله 19 باتری و پوشش کانکتور نمایشگر را بردارید

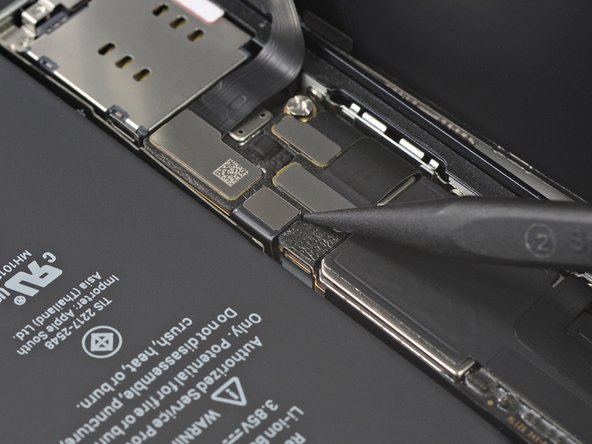

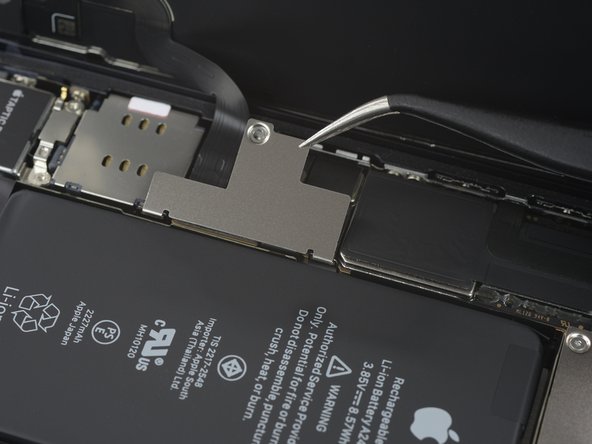

• • از یک موچین برای جدا کردن براکت اتصال باتری و صفحه نمایش استفاده کنید.
  • دو لولا کوچک در لبه سمت راست براکت اتصال وجود دارد. در هنگام مونتاژ مجدد، مطمئن شوید که آنها را با همتایان خود هماهنگ کنید.

مرحله 20 باتری را جدا کنید

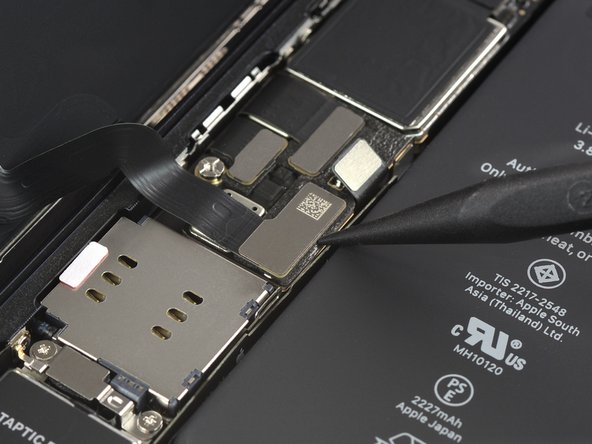

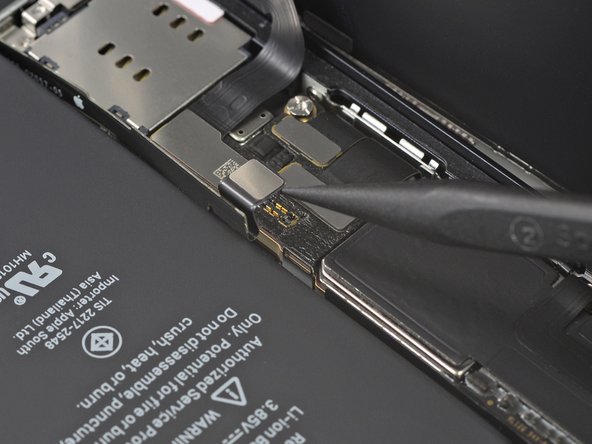

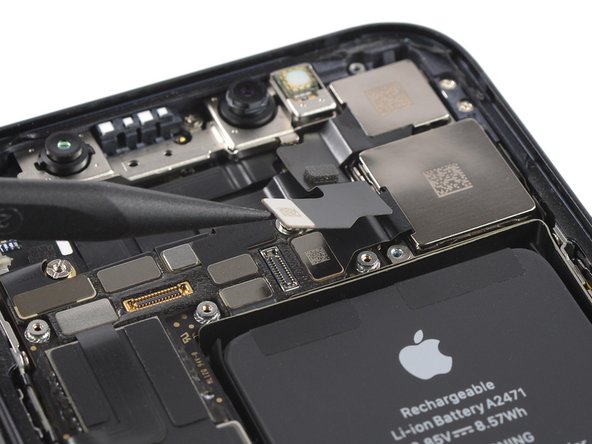

• • از یک اسپاگر یا ناخن تمیز برای باز کردن کانکتور باتری از سوکت آن روی برد منطقی استفاده کنید.
  • سعی کنید به مهر و موم سیلیکونی مشکی اطراف این و سایر اتصالات برد آسیب نرسانید. این مهر و موم محافظت بیشتری در برابر نفوذ آب و گرد و غبار ایجاد می کند.
  • کانکتور را کمی دورتر از برد منطقی خم کنید تا از تماس تصادفی آن با سوکت و تامین برق تلفن در حین تعمیر جلوگیری کنید.

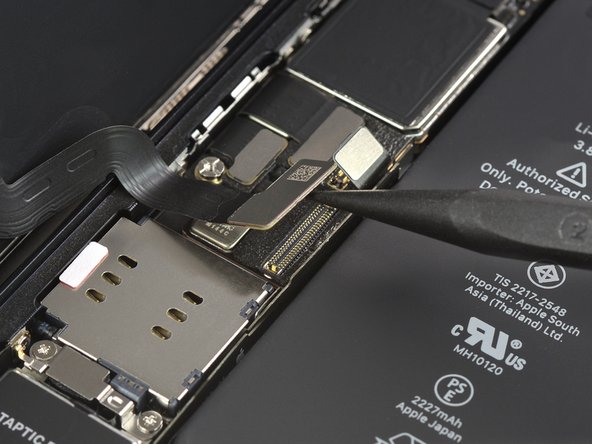

مرحله 21 کابل صفحه نمایش OLED را جدا کنید

• • برای باز کردن کانکتور کابل پنل OLED از سوکت روی برد منطقی از یک اسپاگر یا ناخن تمیز استفاده کنید.
  • برای اتصال مجدد کانکتورهای فشاری مانند این، یک طرف را به دقت تراز کرده و فشار دهید تا در جای خود قرار گیرد، سپس در سمت دیگر تکرار کنید. وسط را فشار ندهید. اگر کانکتور اشتباه باشد، پین ها خم می شوند و باعث آسیب دائمی می شوند.

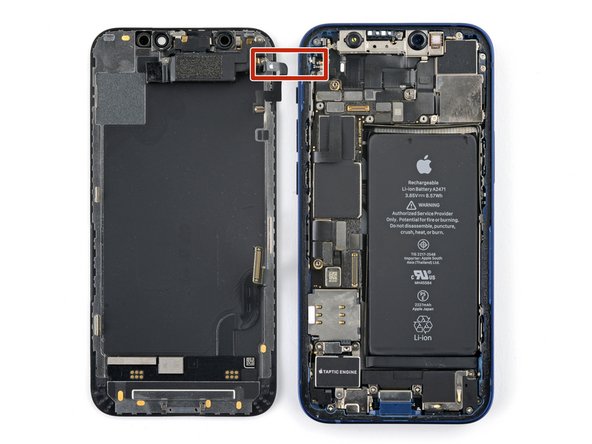

مرحله 22 پوشش مجموعه سنسور جلو را باز کنید

• • پنج پیچ Y000 به طول 1 میلی متر را که براکت پوشش سنسور جلویی را محکم می کنند، باز کنید.

مرحله 23

• • از یک موچین برای جدا کردن براکت مجموعه سنسور جلو استفاده کنید.

مرحله 24 سنسورهای جلو را جدا کنید

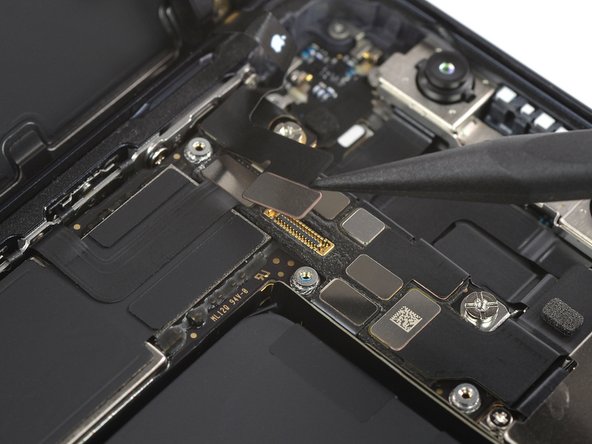

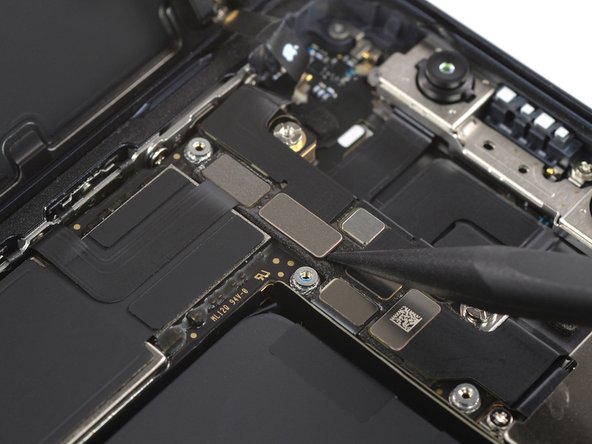

• • برای جدا کردن کانکتور کابل مجموعه سنسور جلویی از یک اسپاجر یا ناخن تمیز استفاده کنید.

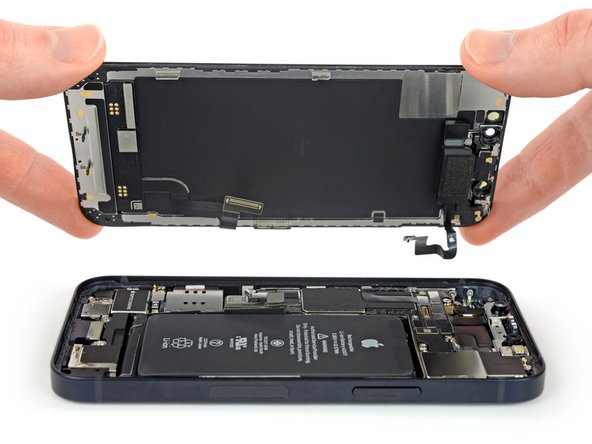

مرحله 25 مجموعه نمایشگر را بردارید

• • مجموعه نمایشگر را بردارید.
  • در حین مونتاژ مجدد، اگر می خواهید چسب ضد آب را در اطراف لبه های نمایشگر جایگزین کنید، در اینجا مکث کنید .

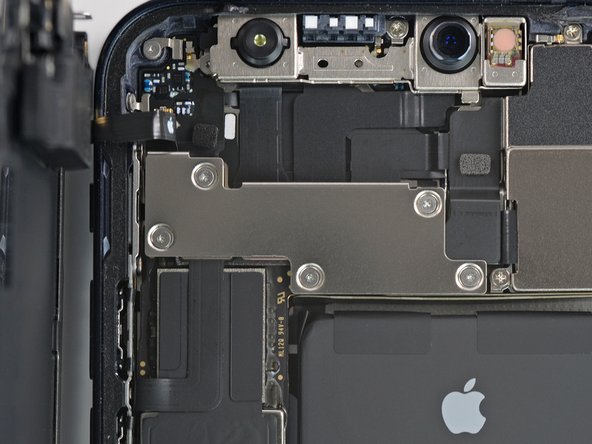

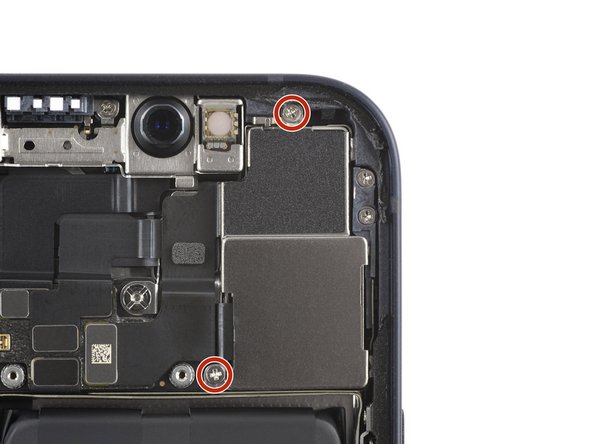

مرحله 26 پوشش ماژول دوربین را باز کنید

• • می‌توانید با جدا کردن کابل انعطاف‌پذیر دوربین فوق عریض رو به عقب، برداشتن مجموعه دوربین جلو را کمی آسان‌تر کنید. با این حال، حذف مجموعه بدون انجام این کار ممکن است، اما نصب مجدد دوربین جلو با این روش دشوارتر است. اگر تصمیم گرفتید این کار را نکنید، مستقیماً به مرحله 23 بروید .
  • دو پیچ فیلیپس #000 به طول 1.6 میلی متر را بردارید.

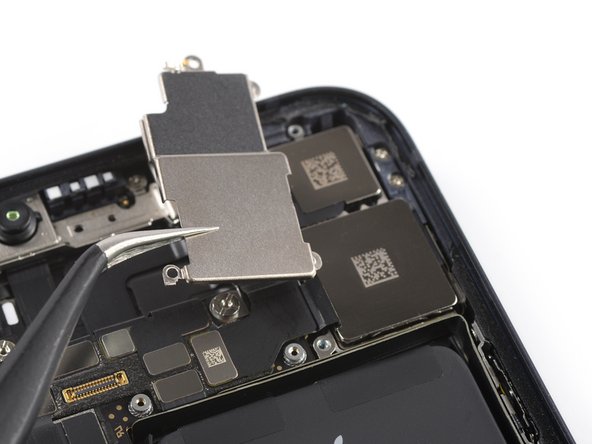

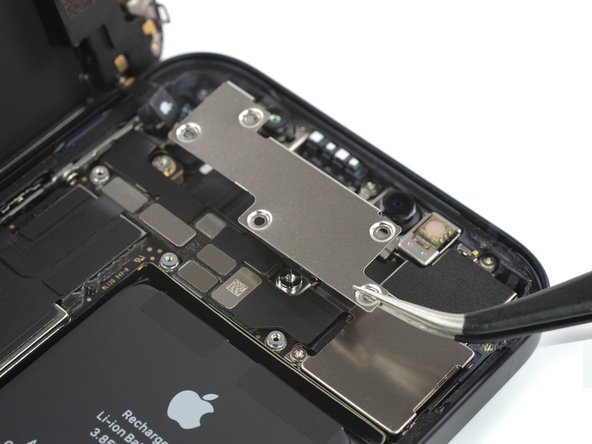

مرحله 27 پوشش ماژول دوربین را بردارید

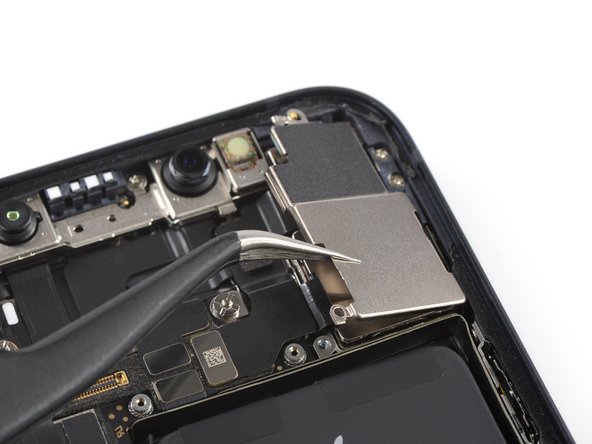

• • از یک موچین برای جدا کردن براکت پوشش ماژول دوربین استفاده کنید.
  • در سمت راست براکت دو نوک کوچک وجود دارد که در قاب آیفون قرار گرفته اند. براکت را روی لبه سمت چپ آن بگیرید و آن را در جهت دکمه های تنظیم صدا بکشید تا با خیال راحت آن را بردارید.
  • در حین مونتاژ مجدد مطمئن شوید که دو نوک فلزی را با همتایان مناسب خود در قاب آیفون تراز کنید.

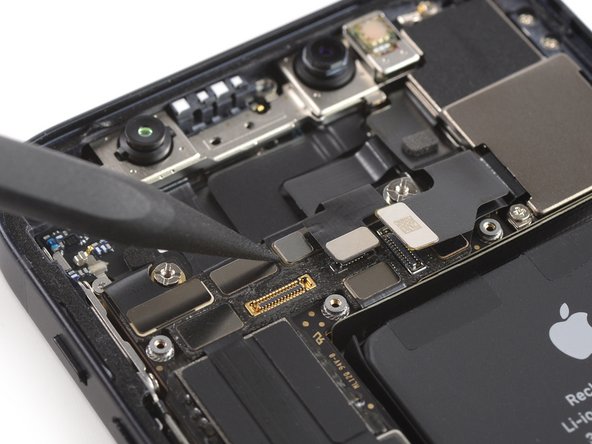

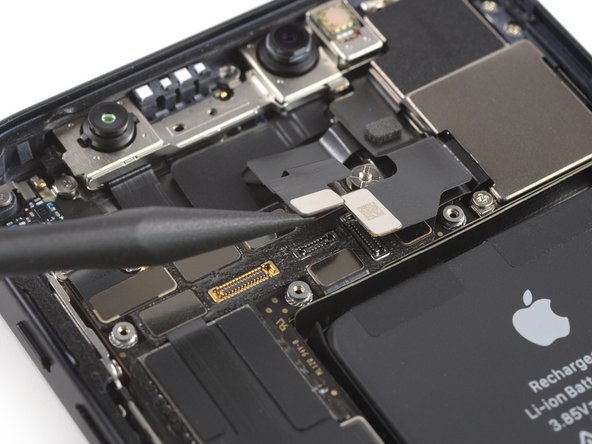

مرحله 28 کابل های فلکس دوربین را جدا کنید

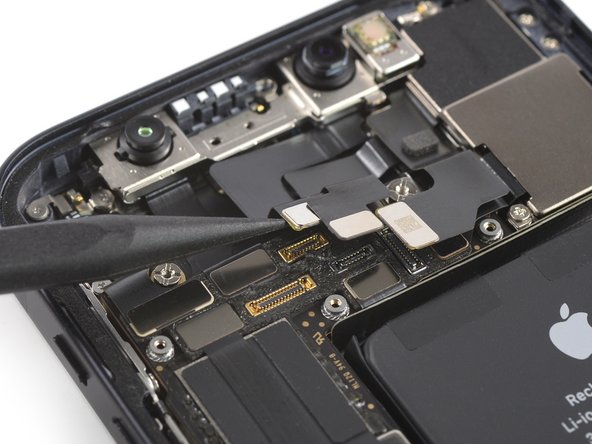

• • برای جدا کردن کابل منعطف دوربین با زاویه بسیار عریض از یک اسپاگر استفاده کنید و آن را مستقیماً از سوکت به سمت بالا جدا کنید.

مرحله 29

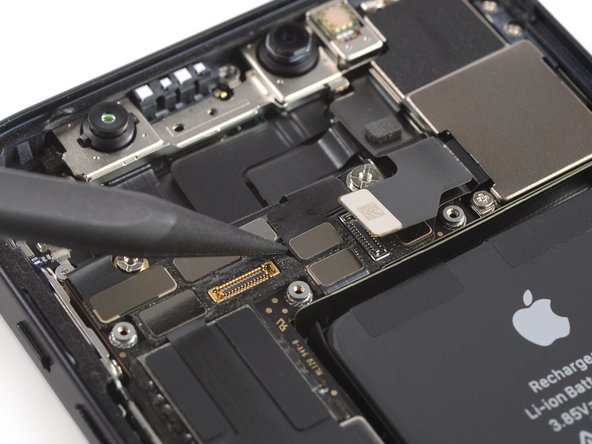

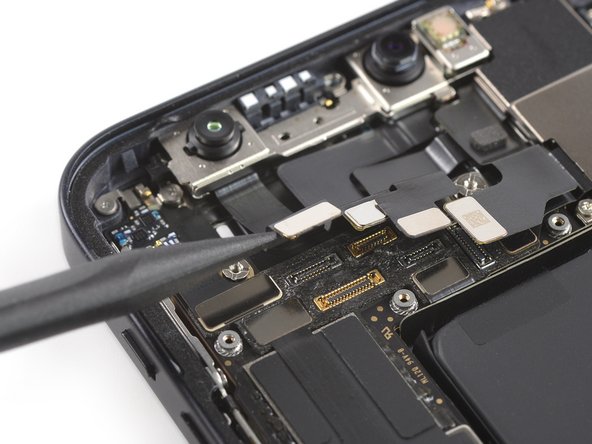

• • برای جدا کردن کابل منعطف پروژکتور نقطه‌ای از اسپاگر استفاده کنید و آن را مستقیماً از سوکت به سمت بالا جدا کنید.

مرحله 30

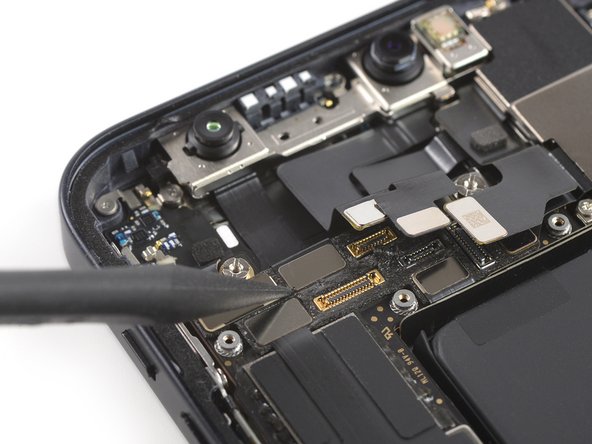

• • برای جدا کردن کابل منعطف دوربین سلفی، از اسپاگر استفاده کنید و آن را مستقیماً از سوکت به بالا ببرید.

مرحله 31

• • برای جدا کردن کابل منعطف دوربین مادون قرمز از یک اسپاگر استفاده کنید و آن را مستقیماً از سوکت به سمت بالا جدا کنید.

مرحله 32

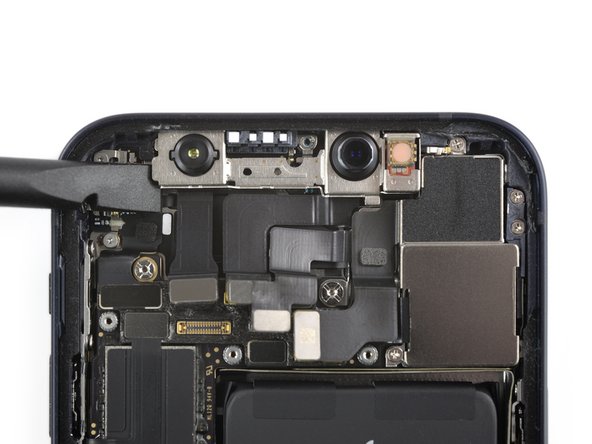

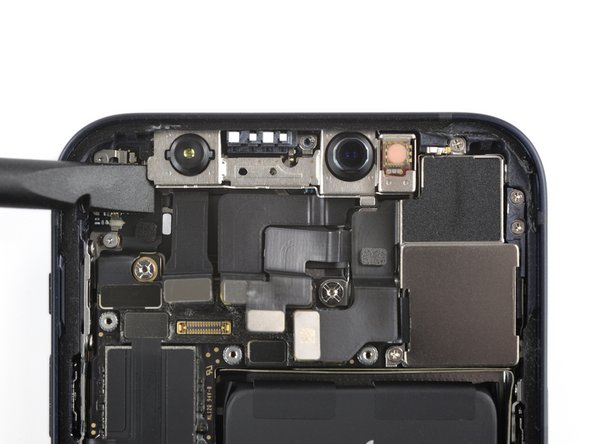

• • یک نوک کوچک در لبه سمت چپ ماژول دوربین وجود دارد که باید قبل از برداشتن مجموعه کامل آن را باز کنید.

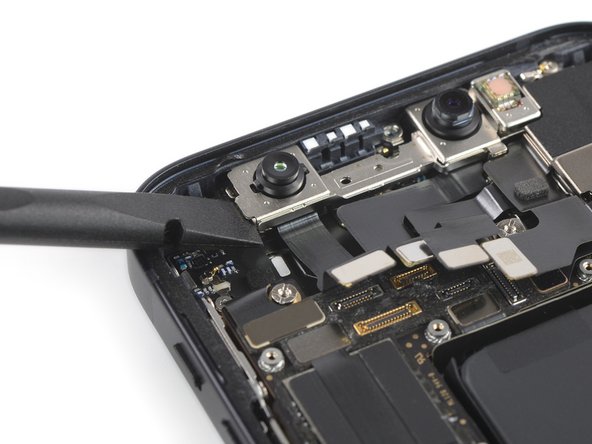

  • از یک اسپاگر برای فشار دادن مجموعه دوربین جلو کمی به سمت راست استفاده کنید تا زمانی که بتوانید نوک فلزی را در لبه چپ آن ببینید.

مرحله 33 مجموعه دوربین جلویی را بچرخانید

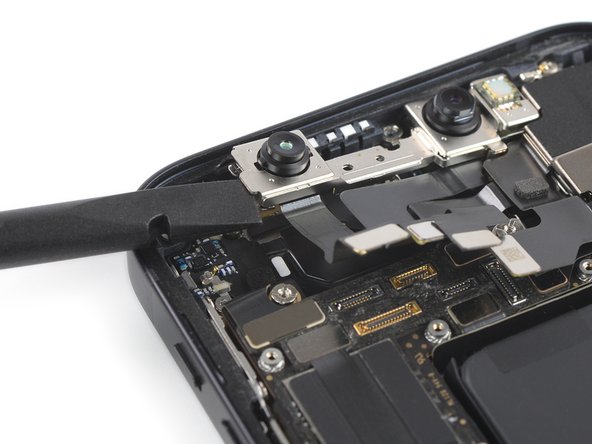

• • از یک اسپاجر برای باز کردن مجموعه دوربین جلو استفاده کنید.

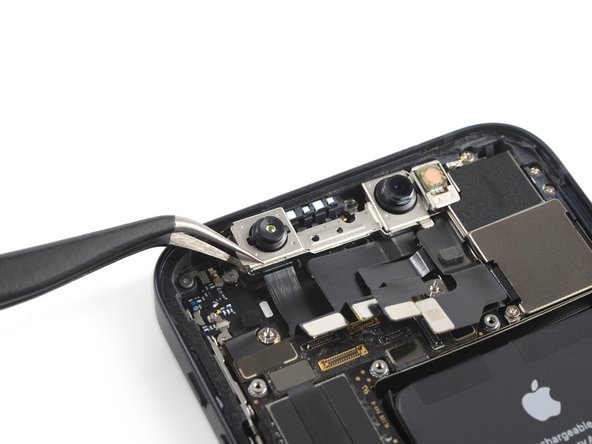

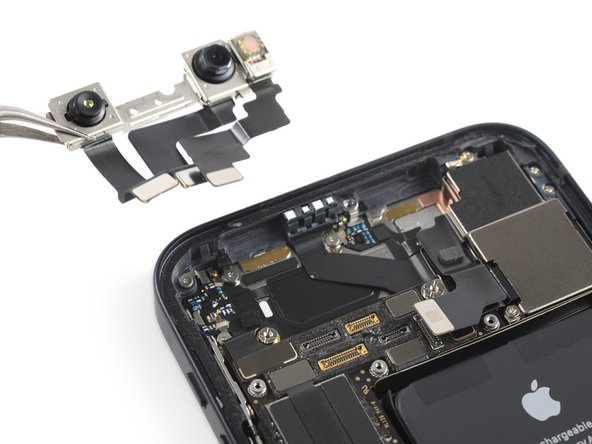

مرحله 34 مجموعه دوربین جلویی را بردارید

• • از یک موچین استفاده کنید تا مجموعه دوربین جلویی را به سمت چپ بکشید و آن را بردارید.
  • کابل فلاش فلکس زیر کابل فلکس کابل دوربین پشتی قرار دارد. هنگام مونتاژ مجدد، مطمئن شوید که آن را زیر کابل دوربین عقب قرار دهید.

نتیجه

قطعه جایگزین جدید خود را با قطعه اصلی مقایسه کنید—ممکن است لازم باشد قبل از نصب، اجزای باقی مانده را انتقال دهید یا پشتی های چسب را از قطعه جدید جدا کنید.

برای مونتاژ مجدد دستگاه خود، مراحل بالا را به ترتیب معکوس دنبال کنید. پس از تمیز کردن نواحی مربوطه با ایزوپروپیل الکل (بیش از 90%)، در صورت لزوم، چسب جدید را اعمال کنید.

زباله های الکترونیکی خود را به یک بازیافت دارای گواهی R2 یا e-Stewards ببرید .

تعمیر طبق برنامه پیش نرفت؟ برخی از عیب‌یابی اولیه را امتحان کنید یا از انجمن پاسخ‌های آیفون 12 مینی ما کمک بخواهید.
