راهنمای تعمیر: کانکتور شارژ آیفون XS

Repair guide : Charge connector iPhone XS

5/5

شما کانکتور شارژ آیفون XS خود را دارید که تصمیم گرفته شما را نگران کند! در واقع، آن را به خوبی قبل کار نمی کند، و این کمی گفتن است! تلفن شما به طور متناوب در حال شارژ شدن است، یا گاهی اوقات اصلا شارژ نمی شود، همه اینها به دلیل کانکتور شارژ بد است. شما حتی نمی توانید آیفون XS خود را به رایانه خود متصل کنید، آن را تشخیص نمی دهد، که به شدت شما را آزار می دهد.

خوشبختانه برای شما، کارشناسان Godphon ما یک راهنمای تعمیر برای شما نوشته اند تا بتوانید خودتان این کانکتور شارژ آیفون XS شکسته را تعمیر کنید! هیچ نگرانی نخواهید داشت، همه چیز به خوبی توضیح داده شده است، با جزئیات توضیح داده شده و توضیح داده شده است. فقط باید تمام مراحل ارائه شده را دقیقا دنبال کنید. در عرض یک ساعت، کل این داستان خیلی از شما عقب خواهد ماند. می‌توانید طبق معمول از iPhone XS خود استفاده کنید، بدون ترس از اینکه بعداً نتوانید آن را بارگذاری کنید.

فراموش نکنید که قبل از شروع هر روشی اطلاعات شخصی خود را ذخیره کنید.

علائم:

بدون هزینه
لوازم جانبی شناسایی نشد
بدون ارتباط با کامپیوتر
شارژ متناوب

مرحله 1

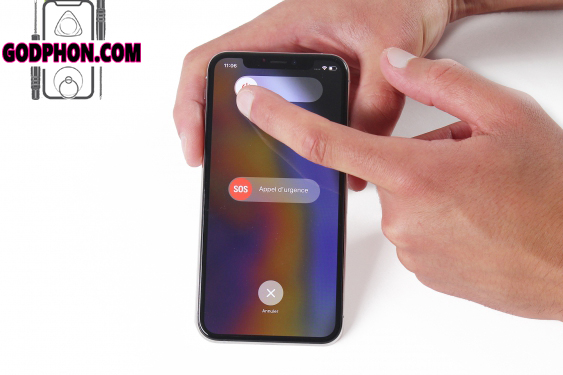

قبل از جدا کردن کانکتور شارژ آیفون XS، باید آن را خاموش کنید.

دکمه روشن/استندبای واقع در لبه سمت راست گوشی را برای چند ثانیه نگه دارید.

سپس انگشت خود را روی دکمه “Switch off” که به رنگ قرمز ظاهر می شود به سمت راست بکشید.

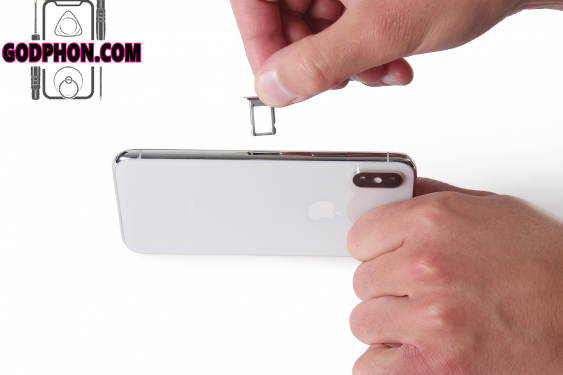

گام 2

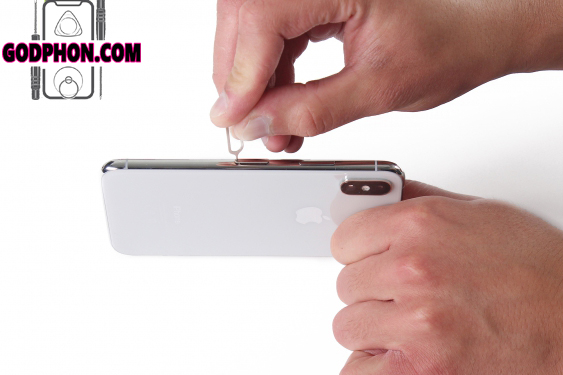

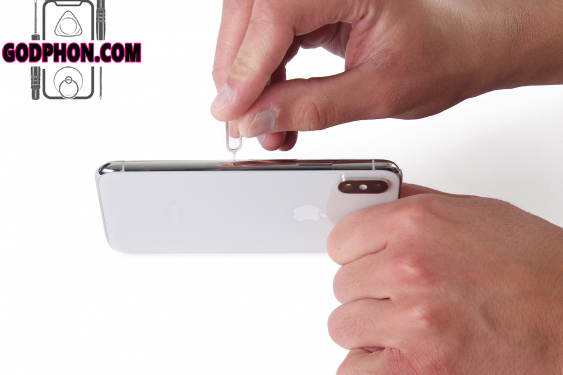

برای این منظور ابزار استخراج را در سوراخ کشوی سیم کارت قرار دهید.

سپس ابزار را به آرامی فشار دهید تا کشو خارج شود.

وارد سینی سیم شوید و آن را بردارید.

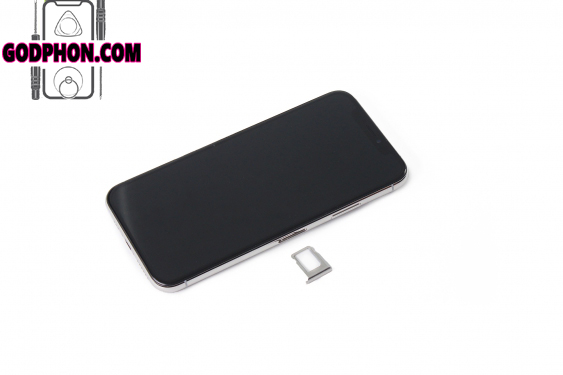

مرحله 3

کشوی سیم کارت آیفون XS اکنون جدا شده است.

مرحله 4

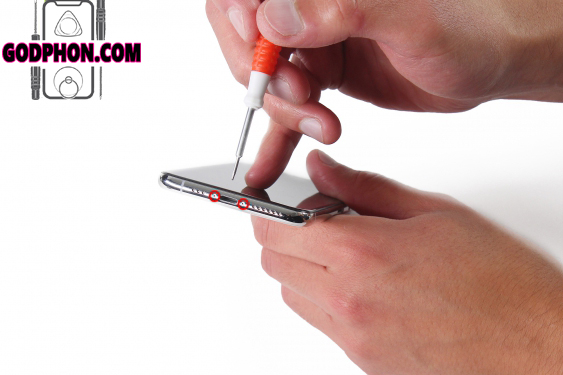

در مرحله بعد، دو پیچ دایره شده به رنگ قرمز را با استفاده از پیچ گوشتی پنتالوب باز کنید تا صفحه روی شاسی نگه دارید.

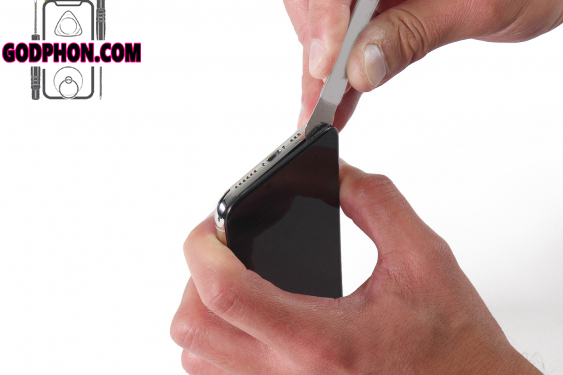

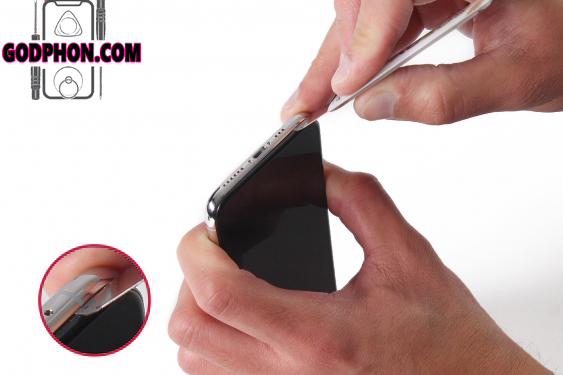

مرحله 5

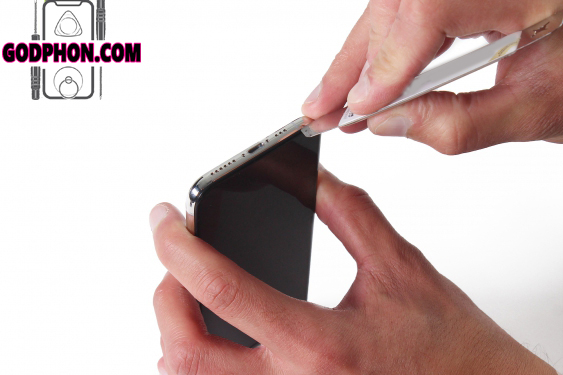

از اسپاتول iSesamo برای ایجاد سوراخ در سمت چپ پایین گوشی استفاده کنید.

مرحله 6

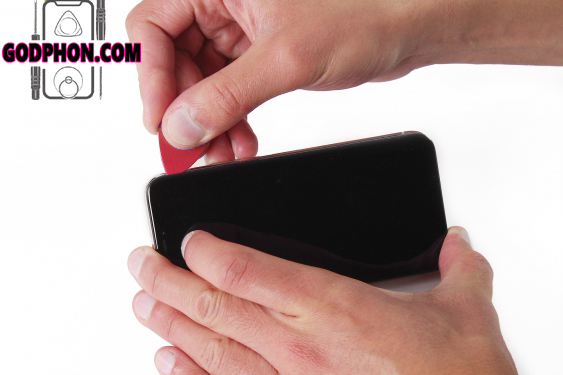

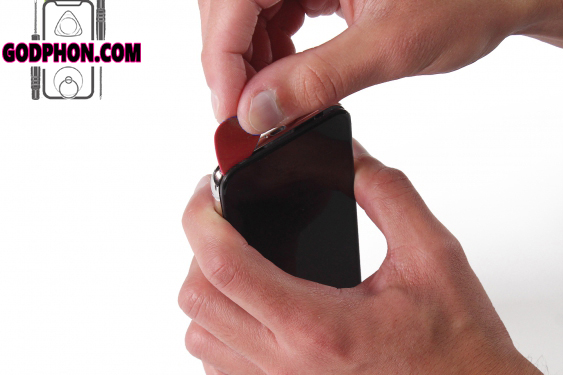

پس از ایجاد دهانه، یک پیک را در شکاف قرار دهید.

میانجی را به سمت چپ بلغزانید و سپس از سمت راست صفحه به بالا بروید تا بلند شوید.

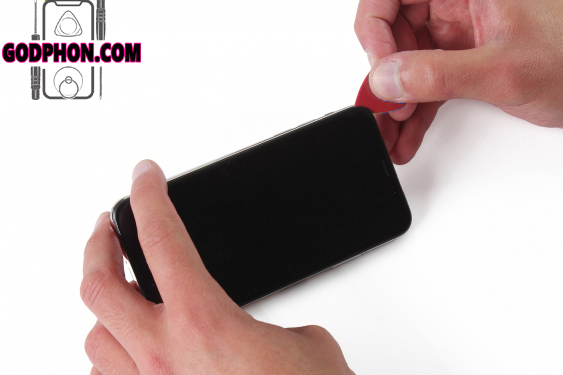

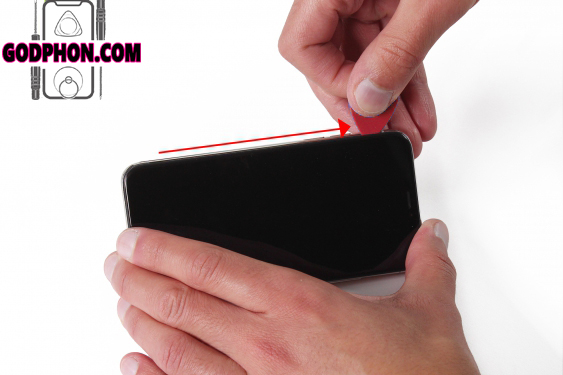

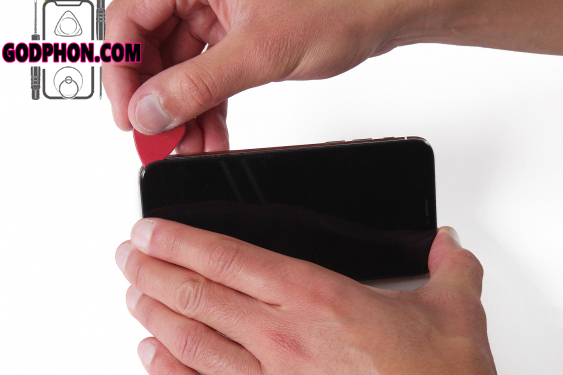

مرحله 7

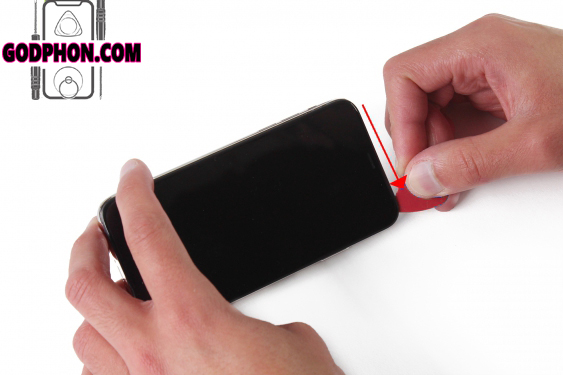

سپس سمت چپ صفحه را، همیشه با استفاده از انتخاب، بردارید.

در بالای صفحه به پایان برسانید.

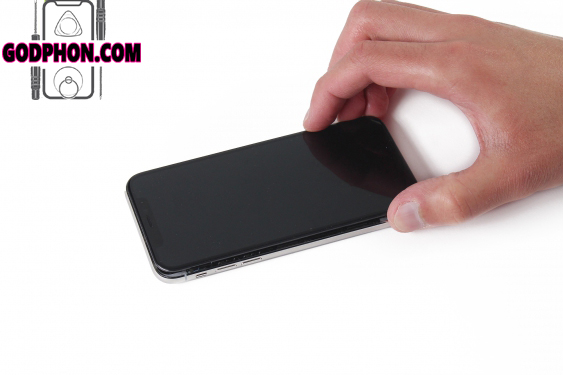

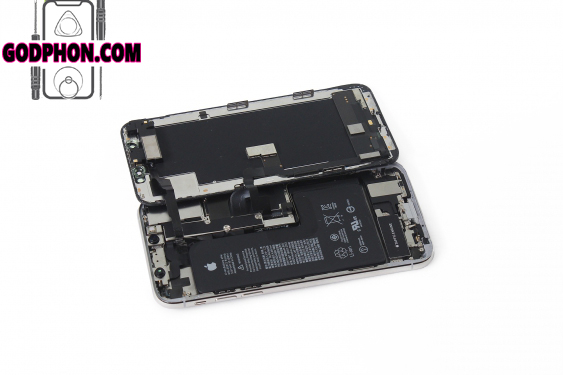

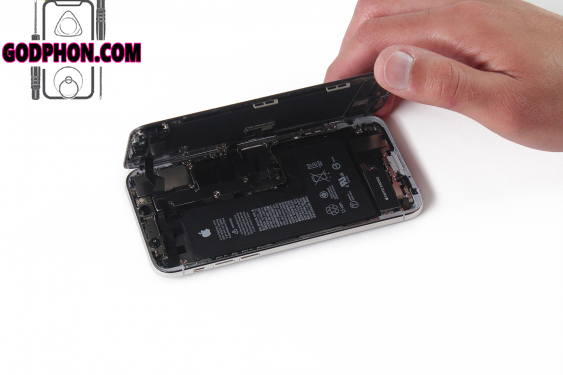

مرحله 8

صفحه را بگیرید و مانند یک کتاب باز کنید.

صفحه نمایش را نکشید، صفحه دوم توسط رومیزی به مادربرد متصل است.

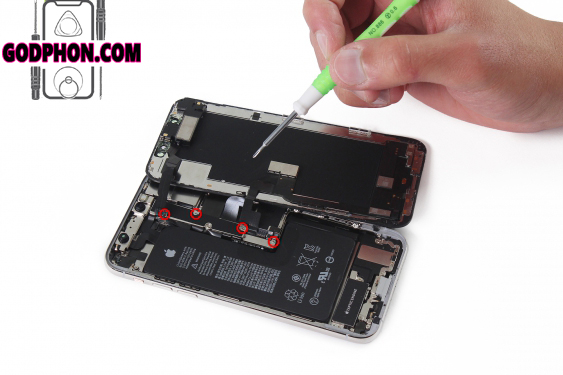

مرحله 9

4 پیچ دایره شده به رنگ قرمز را با استفاده از پیچ گوشتی باز کنید.

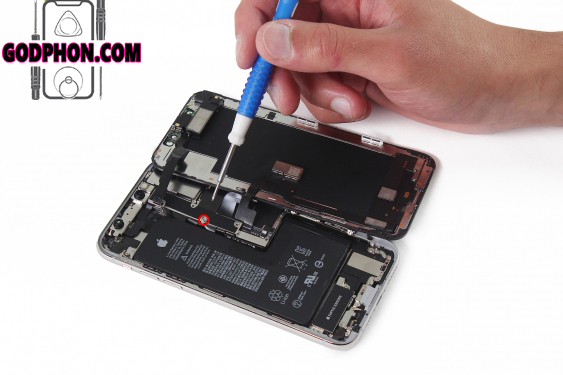

مرحله 10

4 پیچ دایره شده به رنگ قرمز را با استفاده از پیچ گوشتی باز کنید (عکس 1)

پیچ صلیبی دایره شده به رنگ قرمز را باز کنید (عکس 2)

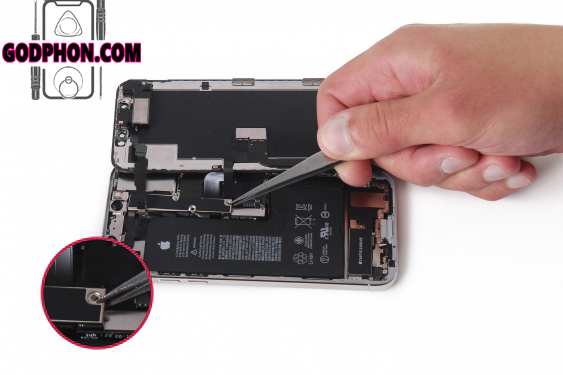

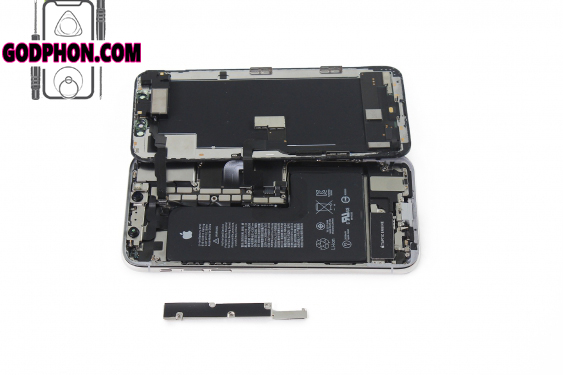

مرحله 11

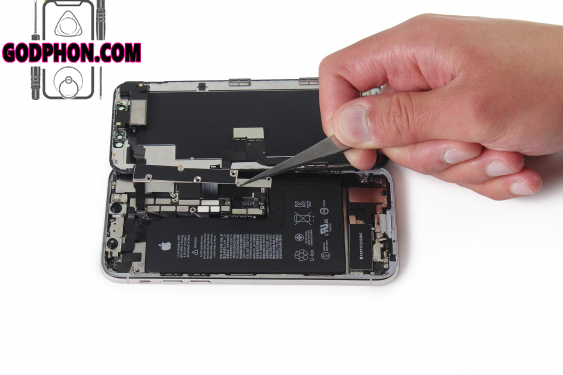

صفحه محافظ ورق فلزی را با گیره گرفته و آن را بردارید.

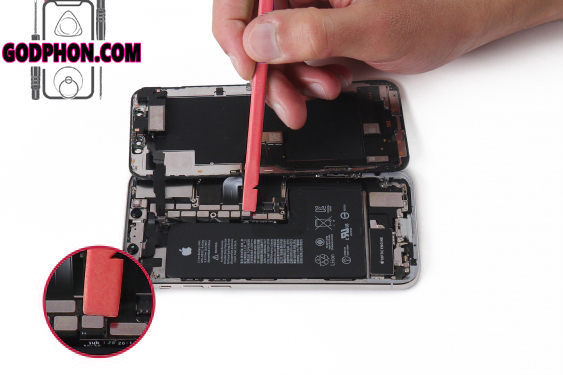

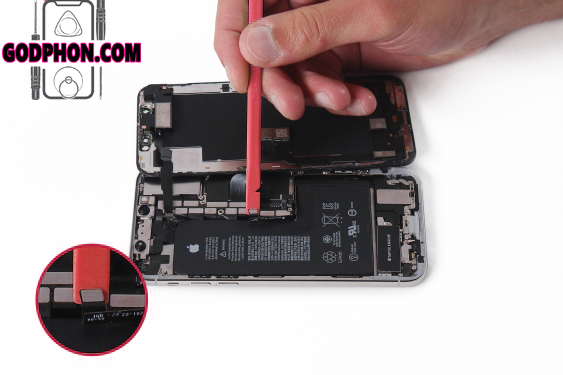

مرحله 12

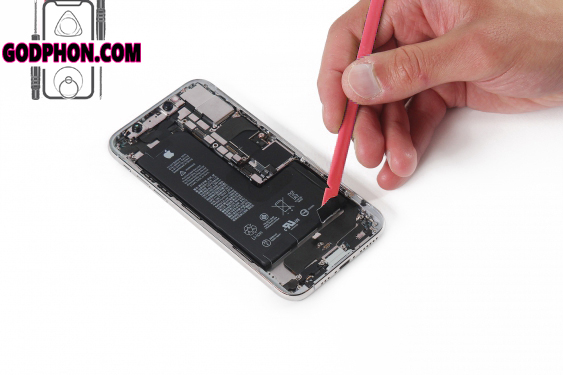

همیشه با کاردک نایلونی، سپس باتری را از باتری جدا کنید.

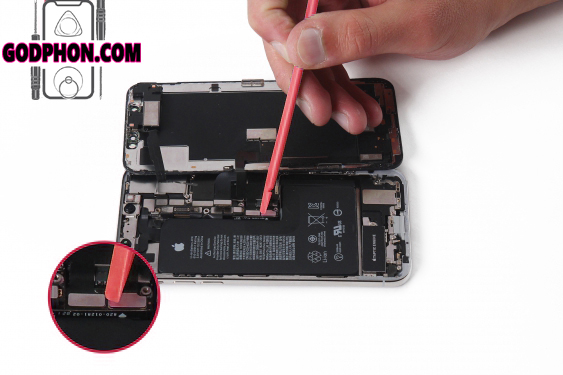

این مرحله بسیار مهم است و به دلایل ایمنی باید رعایت شود!

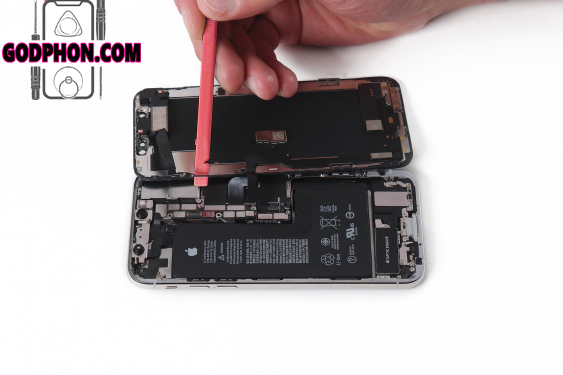

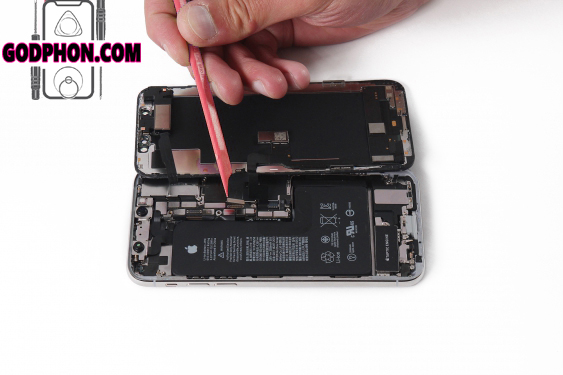

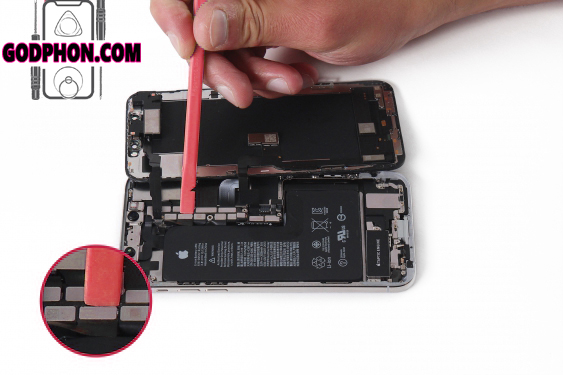

مرحله 13

اسپاتول نایلونی را در دست نگه دارید و سپس سنسور مجاورت / روشنایی / صدای واقعی و تشک بلندگوی داخلی را از برق جدا کنید.

سپس به آرامی صفحه اتصال اول را از صفحه جدا کنید.

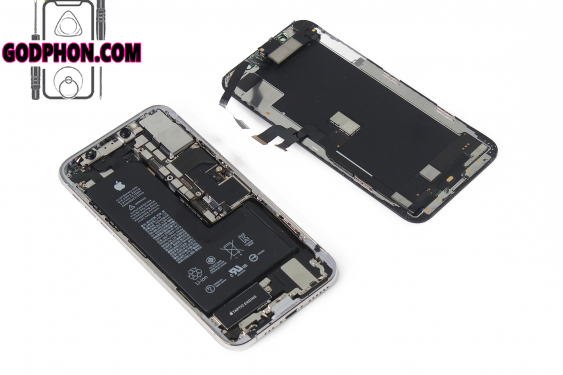

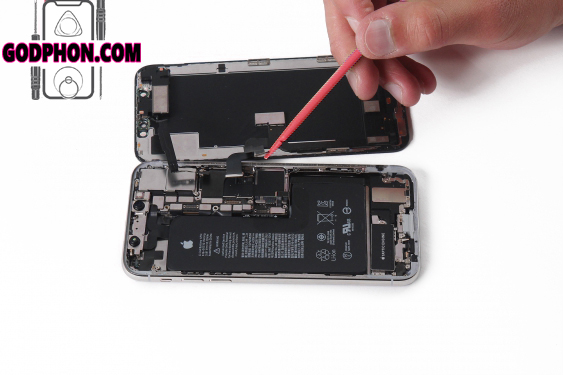

مرحله 14

با جدا کردن صفحه دوم ادامه دهید.

صفحه را بگیرید و آن را استخراج کنید.

مرحله 15

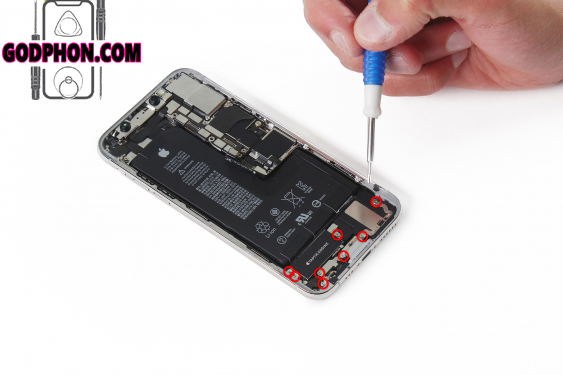

8 پیچ دایره شده به رنگ قرمز را باز کنید که موتور تاپتیک و بلندگوی خارجی را کنار هم نگه می دارد.

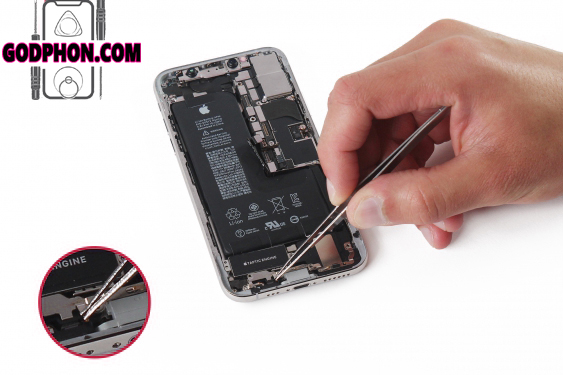

مرحله 16

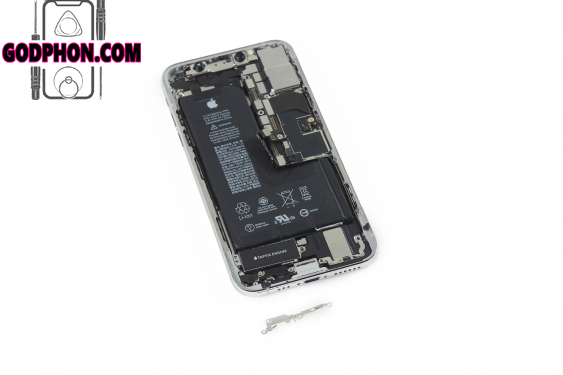

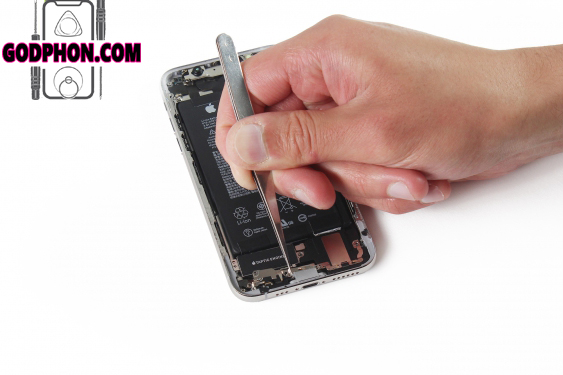

با استفاده از انبردست، عنصر فلزی سمت چپ را گرفته و آن را بردارید.

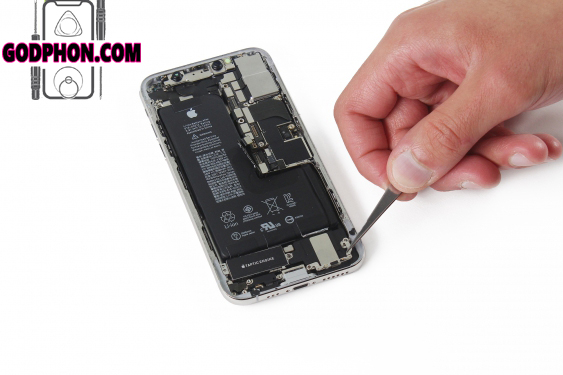

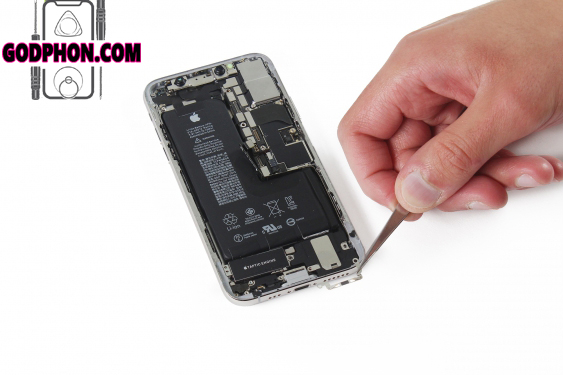

مرحله 17

همین عملیات را این بار روی عنصر سمت راست تکرار کنید.

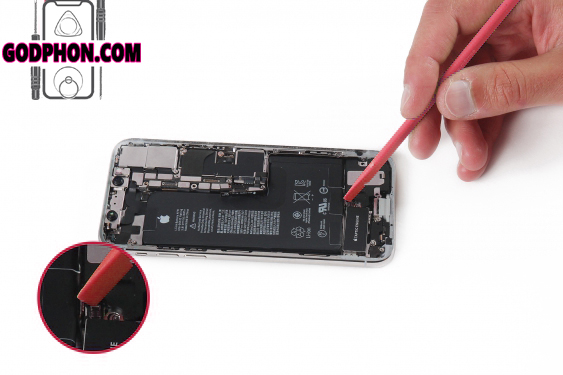

مرحله 18

از اسپاتول نایلونی برای جدا کردن موتور تاپتیک استفاده کنید.

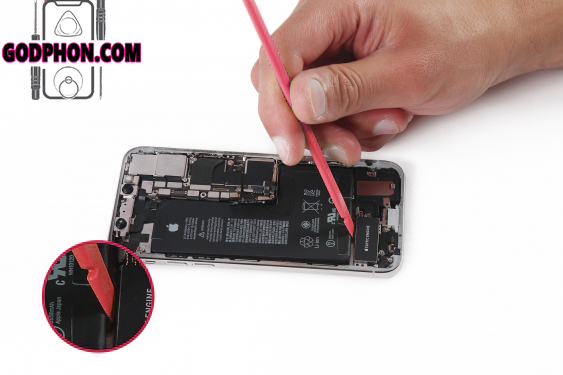

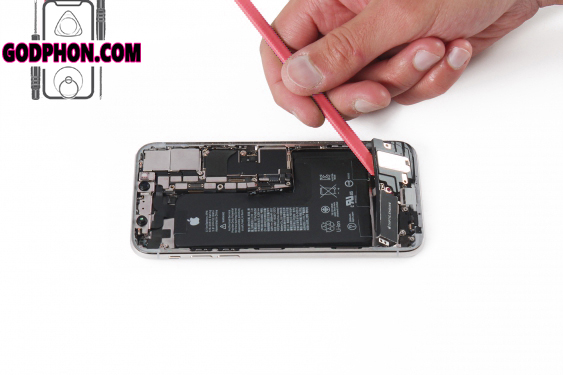

مرحله 19

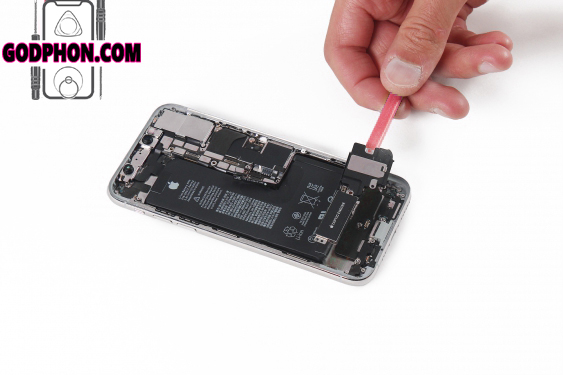

موتور تاپتیک + مجموعه بلندگوی خارجی را با کاردک نایلونی بیرون بکشید و اسپیکر خارجی را کمی مانند عکس شماره 3 این مرحله جابجا کنید.

مرحله 20

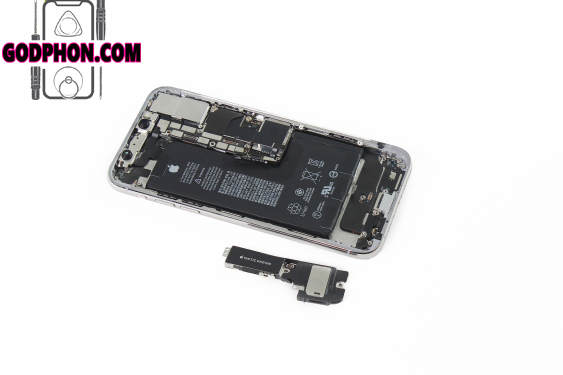

در نهایت موتور تاپتیک + مجموعه بلندگوی خارجی را با کاردک نایلونی جدا کنید.

آن را حذف کنید.

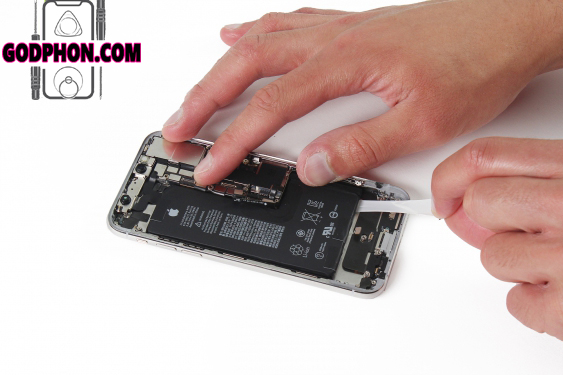

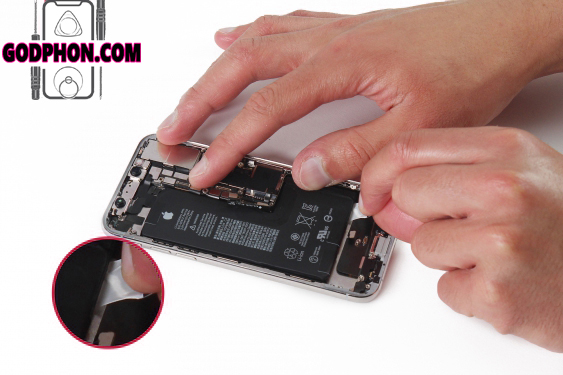

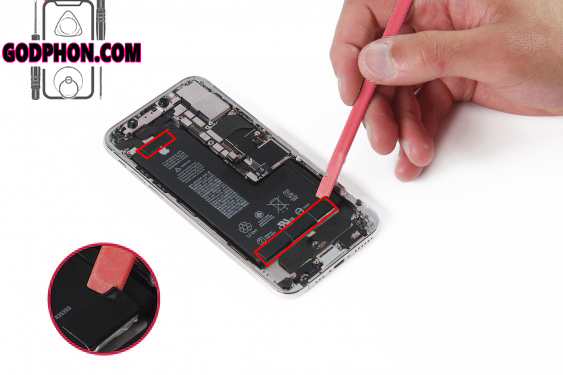

مرحله 21

کاردک نایلونی را در بریدگی برچسب باتری قرار دهید و به آرامی روی آن بکشید تا کمی بیرون بیاید.

چسب را بگیرید و روی آن بکشید.

این کار را برای سه چسب باقی مانده تکرار کنید.

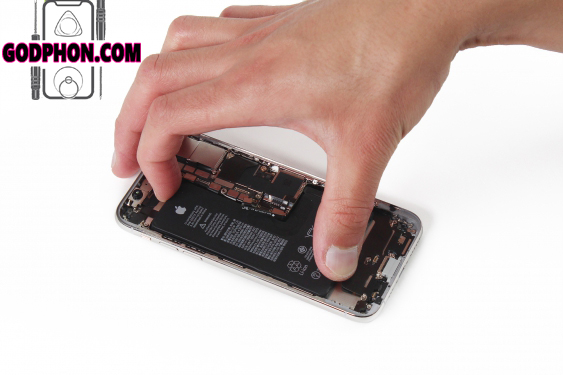

مرحله 22

سپس باتری را گرفته و خارج کنید.

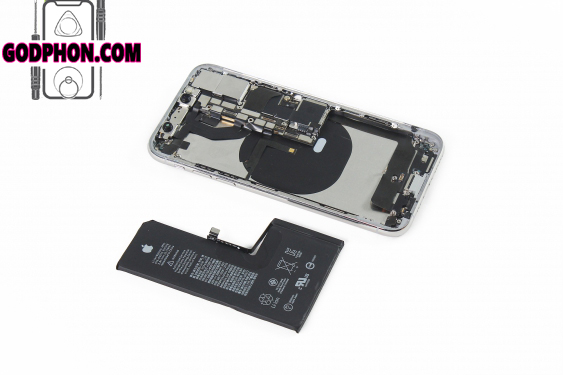

مرحله 23

باتری آیفون XS اکنون جدا شده است.

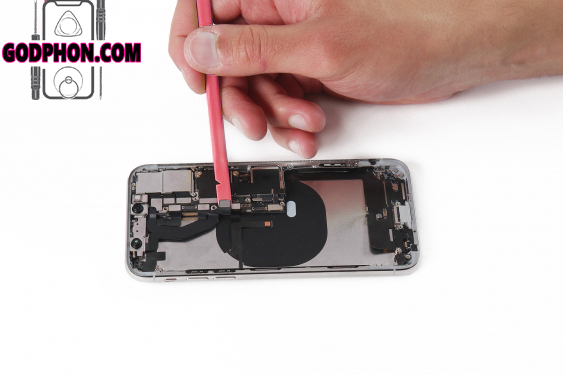

مرحله 24

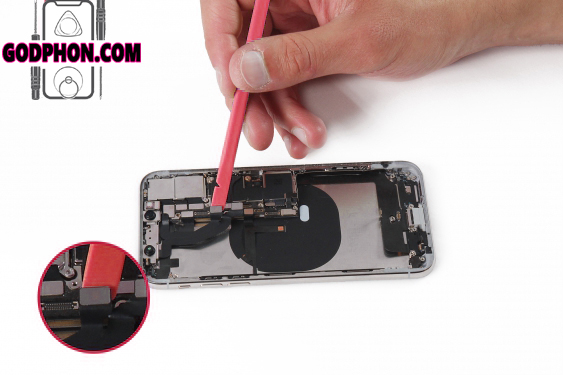

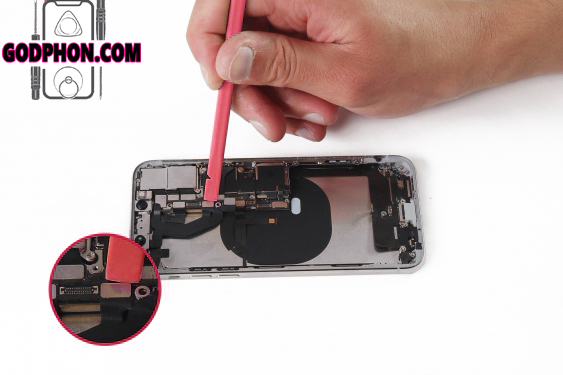

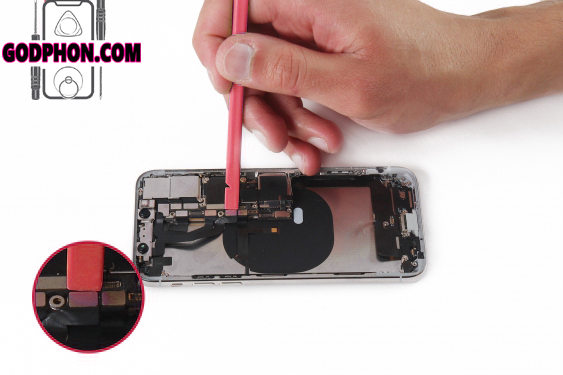

2 پیوند اصلی را از مجموعه دوربین FaceID با اسپاتول نایلونی جدا کنید.

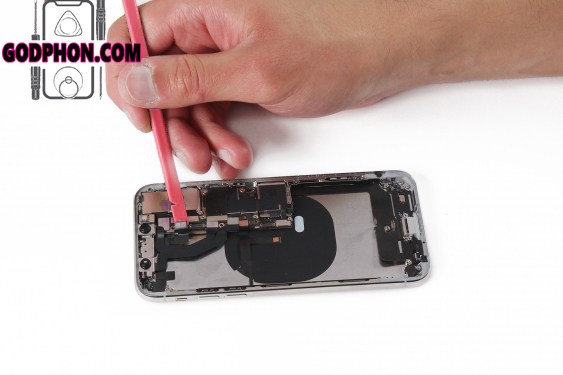

مرحله 25

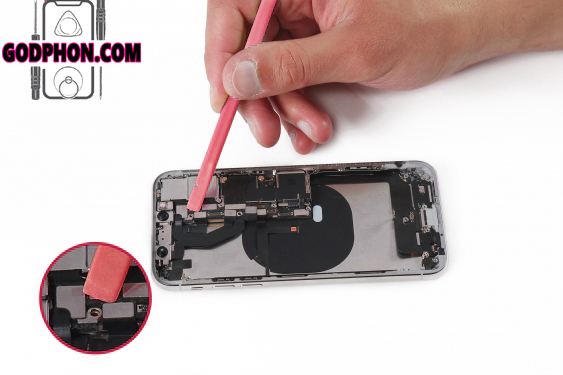

سپس با جدا کردن آخرین لایه بلوک FaceID ادامه دهید.

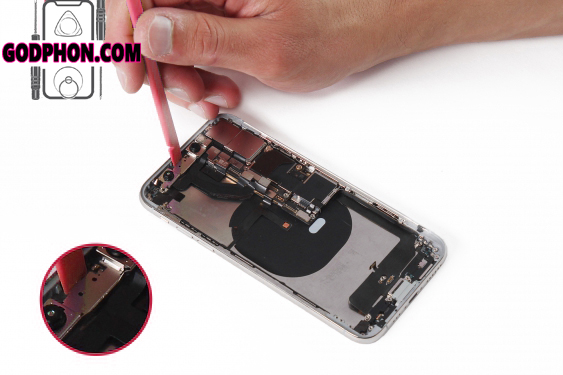

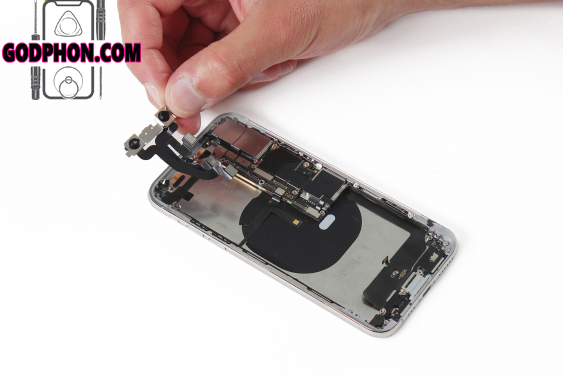

مرحله 26

به آرامی بلوک دوربین FaceID را بچرخانید و آن را بردارید.

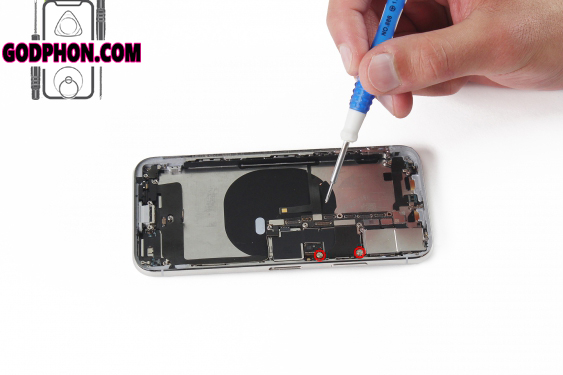

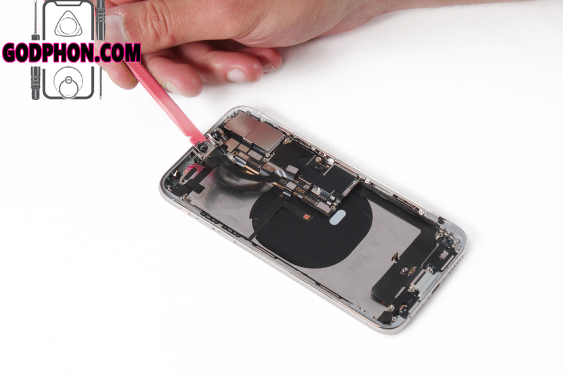

مرحله 27

دو پیچ دایره شده به رنگ قرمز که مادربرد را نگه می دارند بردارید.

مرحله 28

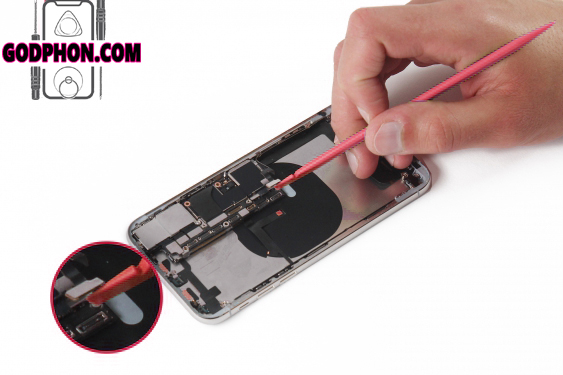

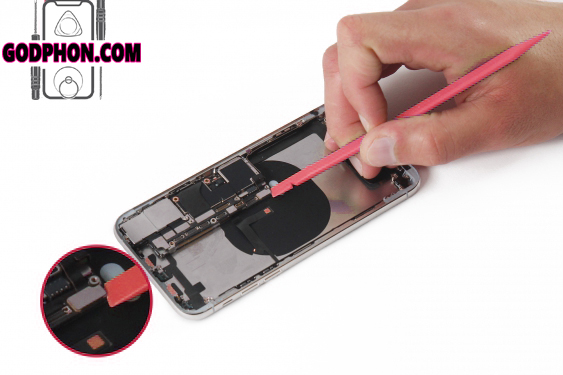

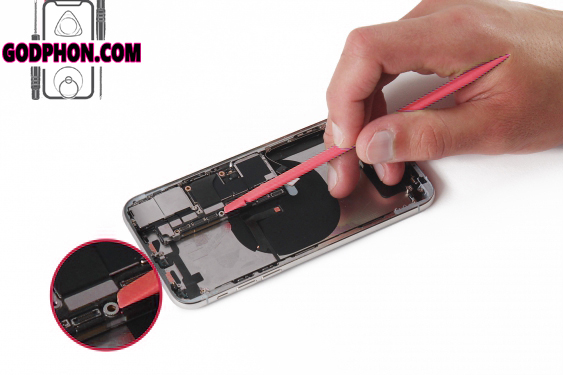

لایه آنتن و سپس لایه اتصال کانکتور شارژ را به نوبت جدا کنید.

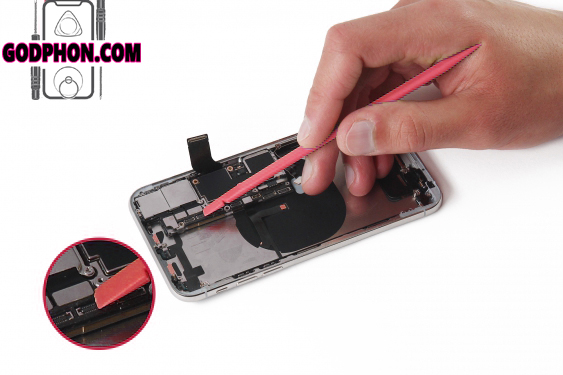

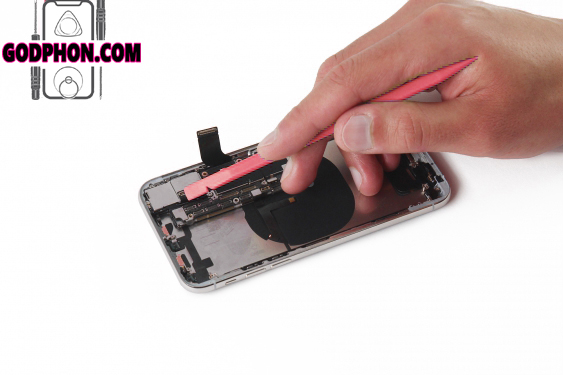

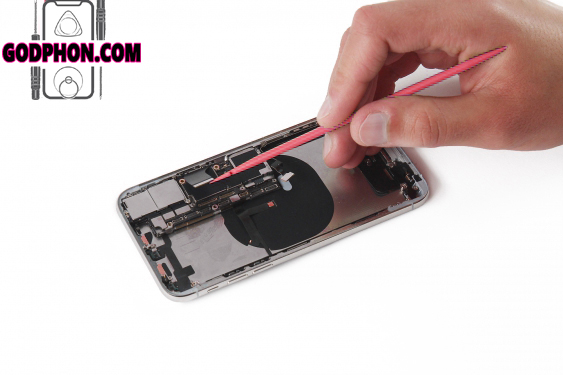

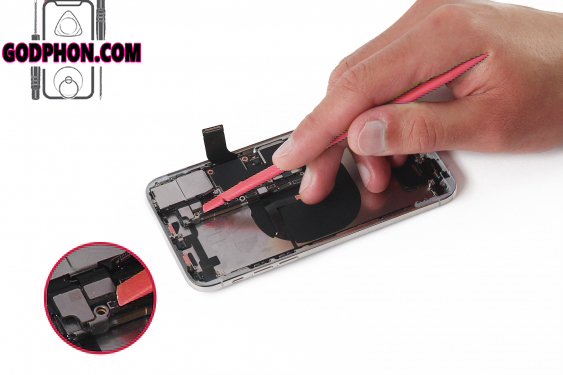

مرحله 29

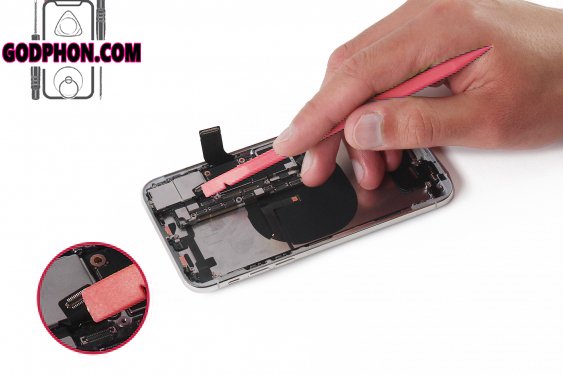

اسپاتول نایلونی را نگه دارید و سپس اولین بند دوربین عقب و سپس پد برق / فلاش را جدا کنید.

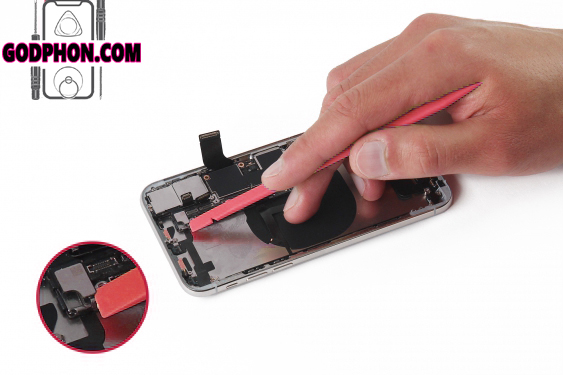

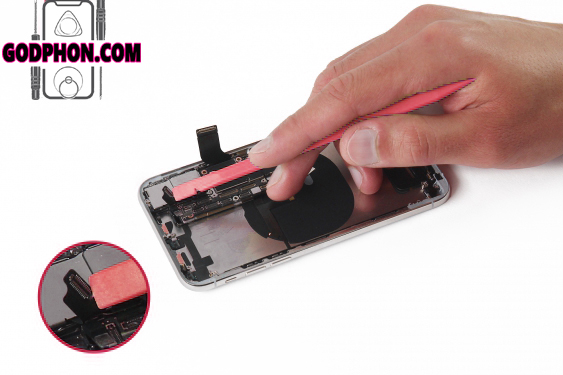

مرحله 30

در نهایت آخرین لایه پیوند را از دوربین عقب جدا کنید.

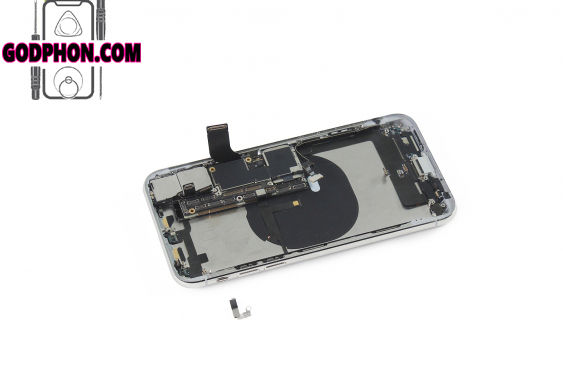

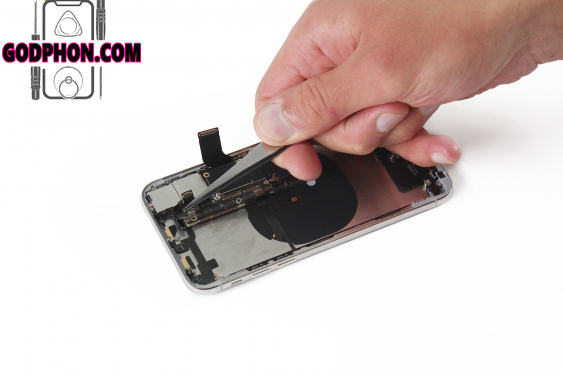

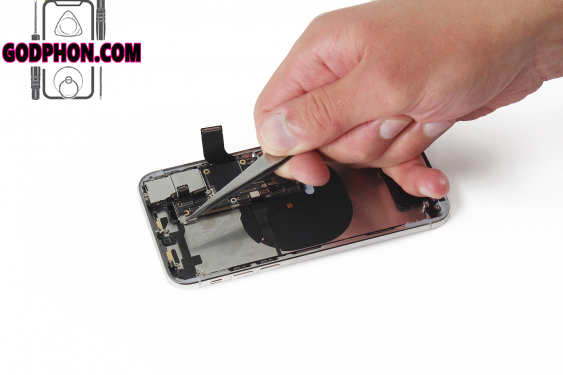

مرحله 31

مادربرد عنصر نگهدارنده فلزی را بگیرید و با انبردست آن را بردارید.

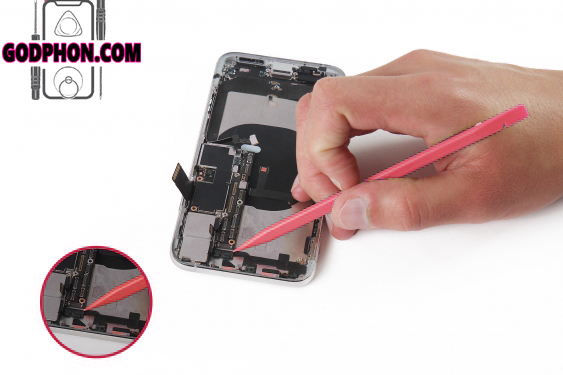

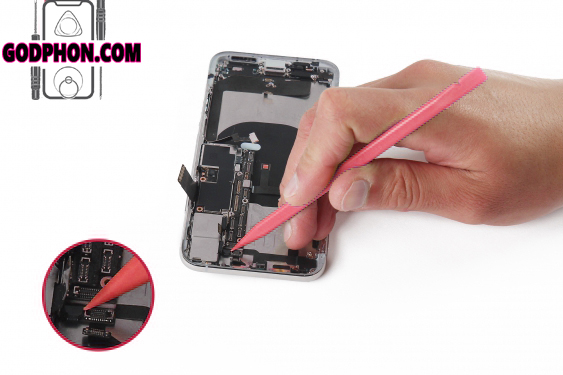

مرحله 32

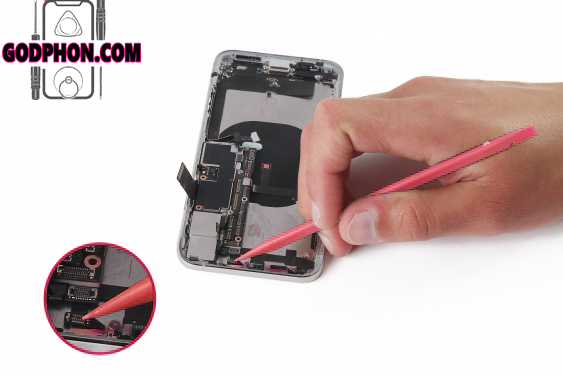

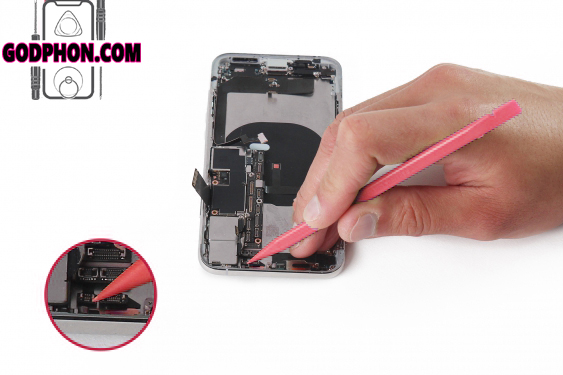

سپس با استفاده از نوک کاردک نایلونی، نوارهای آنتن را از برق بکشید.

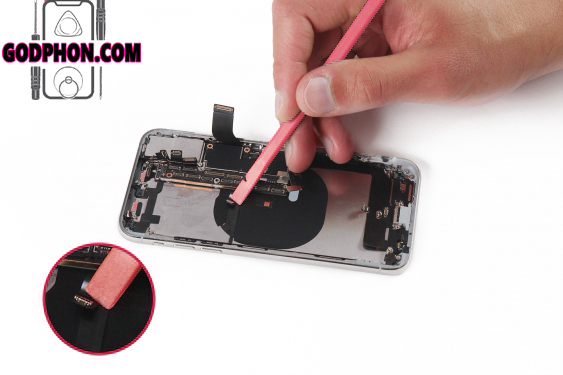

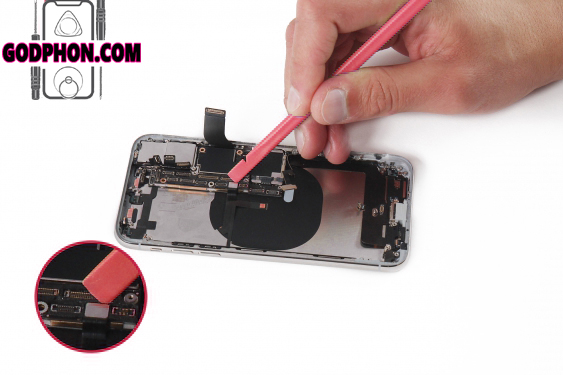

مرحله 33

تشک آنتن NFC را با استفاده از اسپاتول نایلونی جدا کنید.

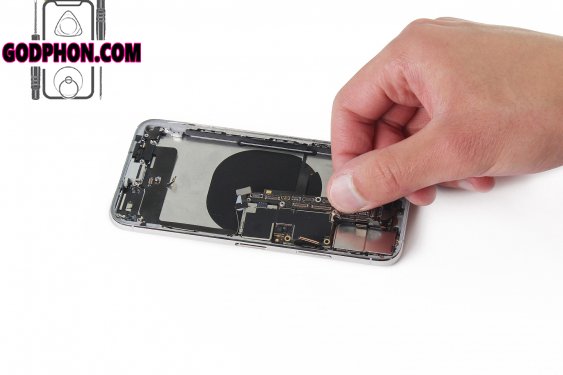

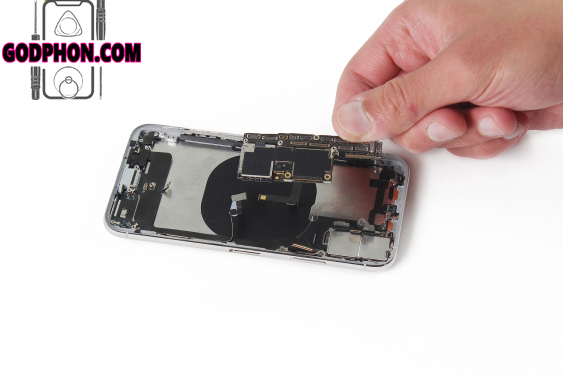

مرحله 34

مادربرد را بگیرید و بردارید.

مرحله 35

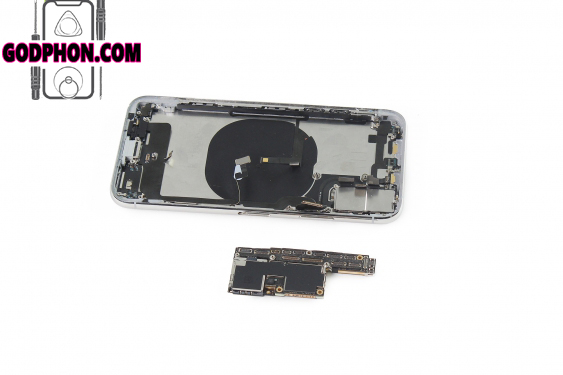

مادربرد آیفون XS اکنون جدا شده است.

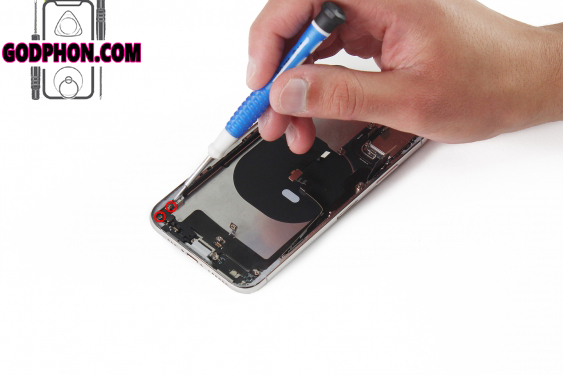

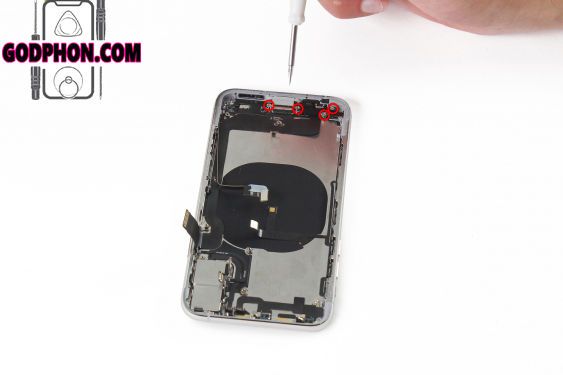

مرحله 36

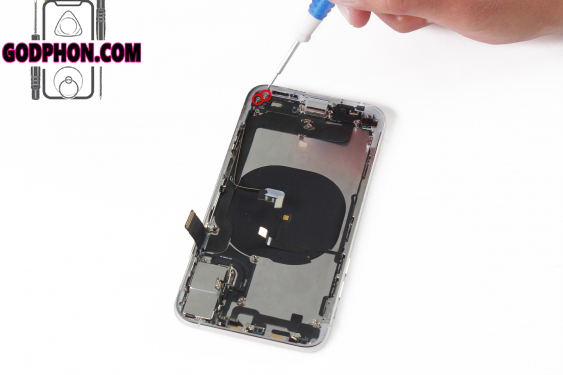

تمام پیچ های دایره شده به رنگ قرمز روی 4 عکس این مرحله را باز کنید.

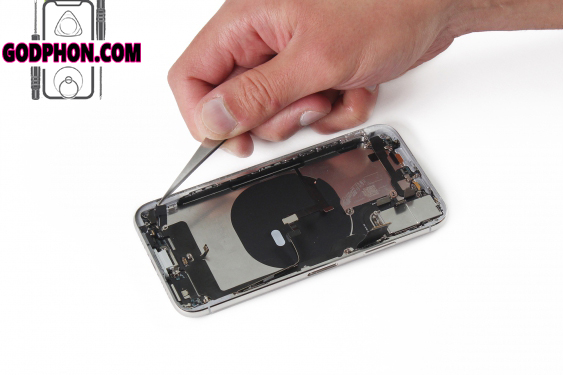

مرحله 37

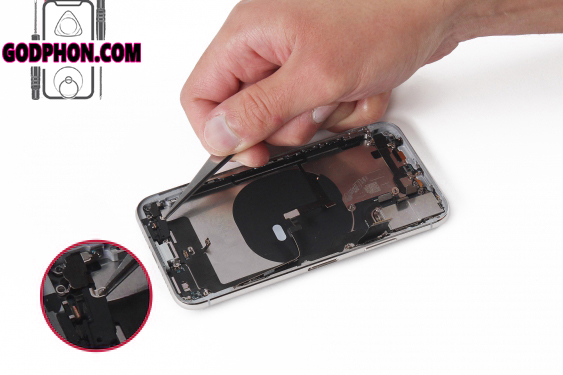

عنصر پلاستیکی را با انبردست گرفته و آن را بردارید.

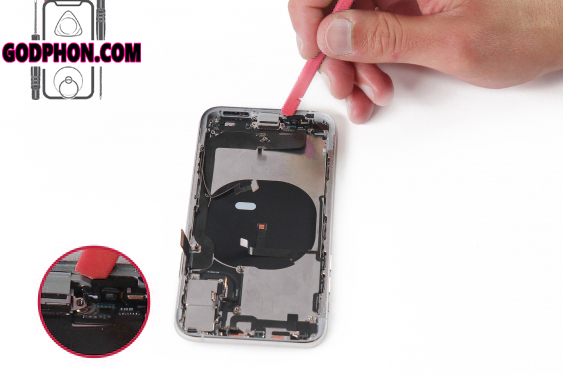

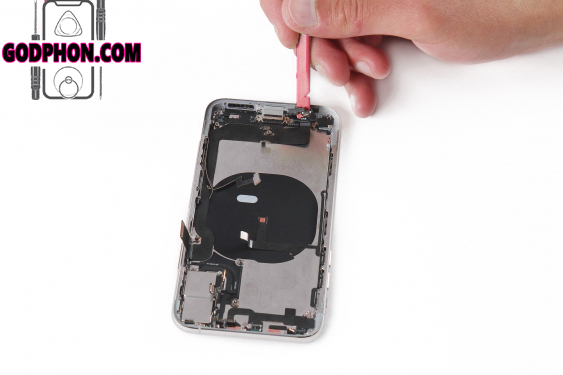

مرحله 38

سپس با استفاده از کاردک نایلونی نگهدارنده میکروفون را از محفظه آن جدا کنید.

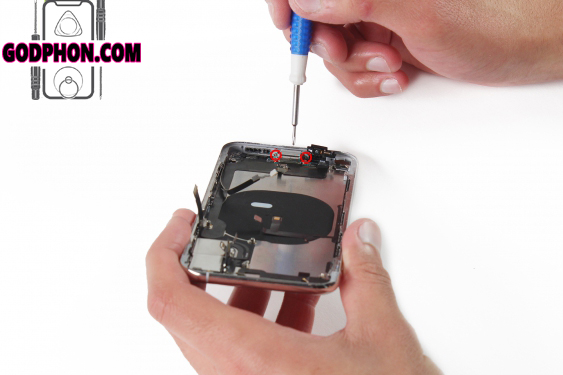

مرحله 39

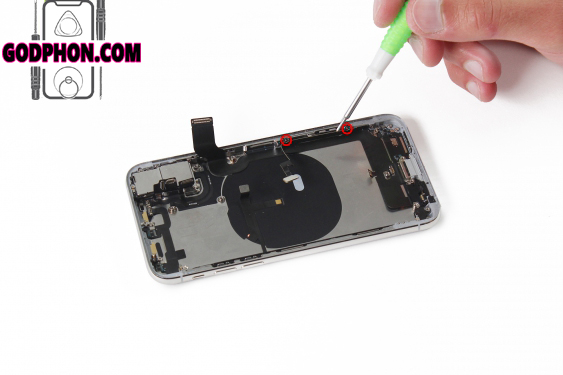

دو پیچ دایره شده به رنگ قرمز که کانکتور آیفون را نگه می دارند باز کنید.

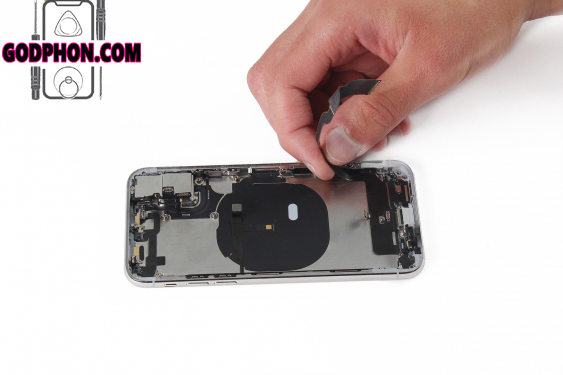

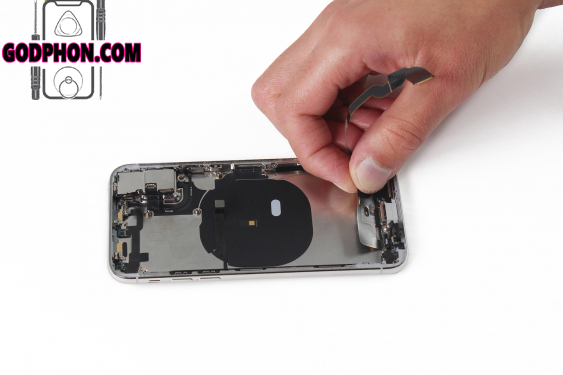

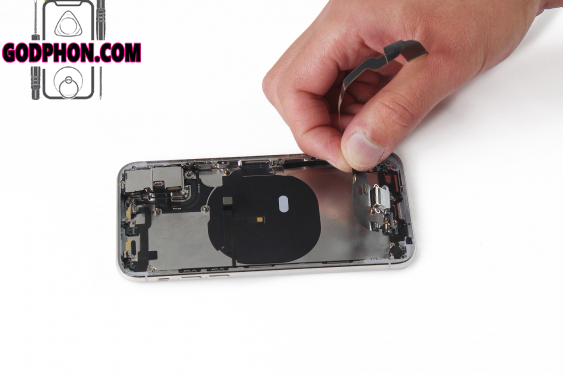

مرحله 40

کانکتور شارژ را گرفته و از گوشی خارج کنید.

مرحله 41

رابط شارژ آیفون XS اکنون جدا شده است.

در صورت لزوم آن را با یک کانکتور شارژ جدید جایگزین کنید.
