Repair guide : Complete disassembly iPhone XS Max

راهنمای تعمیر: جداسازی کامل آیفون XS Max

روز بزرگ فرا رسید! آیفون Xs مکس برای جداسازی کامل در دستان متخصص تکنسین های ما قرار می گیرد. بنابراین، همان آیفون X است یا نه؟ پیشینی، هیچ تفاوت بزرگی وجود ندارد! ما در Godphon جوکرهای واقعی هستیم، می خواستیم بازی 7 تفاوت را انجام دهیم و … خیلی باختیم این دو مدل شبیه هم هستند! نحوه تعمیر iPhone Xs Max خود را در این Teardown کامل که در Godphon ساخته شده است بیاموزید 🙂








مرحله 1

به مناسبت عرضه آیفون XS و XSMax، نوبت به بیرون آوردن پیچ گوشتی ها رسیده است! قبل از شروع، کمی گرم کردن و ارائه آن.

سیستم عامل: iOS 12

صفحه نمایش: Super Retina HD 6.5 اینچی (فناوری OLED)

پردازنده: A12 “Bionic” 64bits Neuronal

حافظه: 64/256/512 گیگابایت

دوربین :

جلو: 7 مگاپیکسل با دیافراگم F2.2

عقب: 12 مگاپیکسل با دیافراگم F1.8 و F / 2.4 (زاویه عریض: F2.8)

وزن: 177 گرم

قابلیت اتصال: WiFi، بلوتوث، GPS با Galileo / QZSS / GLONASS سازگاری، NFC (Apple Pay)، شارژ القایی ….

مرحله 2

بیایید با خاموش کردن تلفن شروع کنیم. مرحله اولیه قبل از ادامه.

سپس به دنبال حذف کشوی سیم کارت (زیرا ما همه چیز را در این گوشی از هم جدا خواهیم کرد)

مرحله 3

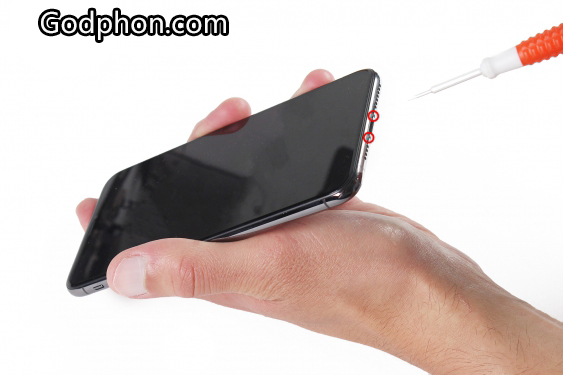

این بار دیگر جای تعجب نیست: اپل همچنان از دو پیچ معروف پنتالوب برای محکم کردن صفحه نمایش استفاده می کند. کلاسیک از زمان … آیفون 4!

پیچ گوشتی ما از کیت ابزار استاندارد را می توان تنها در چند ثانیه تمام کرد.

مرحله 4

صفحه نمایش آیفون XS مکس توسط مهر و موم در اطراف گوشی روی شاسی گیر کرده است.

برای غلبه بر، چیزی ساده تر از این نیست، همه را با استفاده از سشوار گرم می کند تا مهر و موم را نرم کند. کاردک ما iSesamo به همراه برادرش انتخاب شده برای پیوستن به حزب به حذف کل.

مواظب باشید پیک را خیلی دور نبرید، زیرا ممکن است به لایه ها آسیب برساند.

مرحله 5

پس از چرخش صفحه با پیک، صفحه بدون مشکل زیادی جدا می شود. شما را به یاد چیزی نمی اندازد؟ اما اگر در آیفون X هم همینطور باشد 🙂

و مانند یک کتاب باز می شود.

مرحله 6

تنها روی 3 پیچ برای باز کردن در اینجا، اپل راهی برای قرار دادن 2 نوع پیچ مختلف پیدا می کند: سه پیچ و صلیبی.

این پیچ ها صفحه فلزی را نگه می دارند که از اتصال دهنده ها محافظت می کند.

مرحله 7

برو، صفحه را قطع می کنیم!

جدا از اندازه XL این صفحه نمایش iPhone XS Max، این دوقلو کامل آیفون X است. تنها تفاوت آن در اتصالات کوچک است. (که مانع از تعویض صفحه نمایش آیفون X و Xs می شود)

مرحله 8

حالا بیایید به بلوک بلندگو حمله کنیم.

در آیفون X، ما متوجه شدیم که این بلوک با سنسور مجاورت / روشنایی و پروژکتور مادون قرمز جوش داده شده است.

آیا ما آن را اینجا پیدا خواهیم کرد؟

مرحله 9

و پاسخ مثبت است!

اگر کل کاملاً یکسان نیست، باقی می ماند که ساخت و ساز است. نکته منفی!

یک بلندگو لحیم شده به بقیه قسمت های نرم و لحیم شده شامل پروژکتور، حسگر روشنایی / صدای واقعی و میکروفون.

نیازی به گفتن نیست که جایگزینی آن * به طور معمول * عملکرد FaceID را از دست می دهد، برخی از عناصر مربوط به این سیستم امنیتی هستند.

مرحله 10

حالا بیایید به قسمت پایین گوشی بپردازیم: رابط شارژ، ویبراتور، بلندگوی خارجی …

چندین پیچ از دو نوع دسترسی به کانکتور را تضمین می کنند: پیچ فیلیپس و پیچ.

فکر نکنید که همه پیچ ها یکسان هستند: اندازه آنها بسته به مکان متفاوت است! بله وگرنه خنده دار نبود…

مرحله 11

ما فقط در چند دقیقه از موتور تاپتیک و بلندگوی خارجی عبور می کنیم.

با این حال، حذف این سکه ها برای افراد ناآشنا دشوار است.

ما فقط در ابتدای برچیده شدن هستیم… این وعده می دهد!

مرحله 12

جداسازی باتری می رسد. سرانجام.

به نظر می رسد اپل بارها و بارها بر روی ایده استیکرها پافشاری می کند زیرا کمتر از 4 برچسب نیست که باتری را محکم روی شاسی تلفن نگه می دارد.

یک نکته منفی دیگر. افسوس.

مرحله 13

وقتی باتری بدون نیاز به گرم کردن چیزی خاموش می شود، نفس راحتی می کشیم!

5 دقیقه برای غلبه بر آن لازم خواهد بود.

پس از جداسازی، باتری طرح «L» را نشان می دهد، مانند باتری آیفون X!

مرحله 14

دوربین های FaceID از نظر ساختار بسیار نزدیک به دوربین های آیفون X به نظر می رسند.

ما سازگاری عقب آن را آزمایش نخواهیم کرد، زیرا به عنوان یک مورد مرتبط با مادربرد گوشی، بدیهی است که عملکرد عملیاتی نخواهد بود.

مرحله 15

حالا بریم سراغ مادربرد!

اپل همان فرمت مادربرد «فشرده» را برای صرفه جویی در فضا، مانند آیفون X، «انباشته» نگه داشته است.

سه پیچ و تعدادی رومیزی مادربرد را روی شاسی نگه می دارند.

مرحله 16

مادربرد را بلند می کنیم و … توجه به آف!

خوشبختانه چند اینچ جلوتر فرود می آید، بدون هیچ مشکلی!

مرحله 17

و هاپ، کمی پلاستیک کمتر!

این پلاستیک کوچک در اینجا برای نگه داشتن میکروفون کانکتور شارژ در جای خود و جلوگیری از حرکت بیش از حد آن استفاده می شود.

مرحله 18

حالا دوربین عقب معروف دوگانه 12 مگاپیکسلی با دو لنز!

فیلیپس اینجا را بپیچید، خوشبختانه!

دوربین عقب در یک بلوک منفرد و غیرقابل جداسازی قرار دارد، اما در صورت خرابی، دسترسی به آن نسبتاً آسان است.

مرحله 19

سپس به سراغ کانکتور شارژ بروید.

به صورت یکپارچه شامل کانکتور، میکروفون و تشک اتصال موتور تاپتیک (ویبراتور) می باشد.

با توجه به نیاز به جداسازی بسیاری از موارد (از جمله مادربرد) برای دسترسی به آن، جایگزینی آن برای افراد ناآشنا بسیار دشوار خواهد بود.

مرحله 20

سپس آنتنی را که در سمت راست بالای گوشی قرار دارد، برمی داریم.

برای از بین بردن دکمه فلاش / پاور، باید آن را بردارید.

مرحله 21

و ما به قدرت سفره حمله می کنیم!

دو پیچ برای نگهداری آن، شکنندگی بی نظیر … یک کوکتل عالی که این نوع تعمیر را بسیار ظریف می کند!

مرحله 22

پاور پد فلاش را نیز نگه می دارد.

جایگزینی آن نیاز به شجاعت زیادی برای کاربری دارد که به آنجا سفر کند. به خصوص به دلیل دشواری در برداشتن آن (برای دستیابی به آن باید تقریباً تمام تلفن را جدا کرد).

مرحله 23

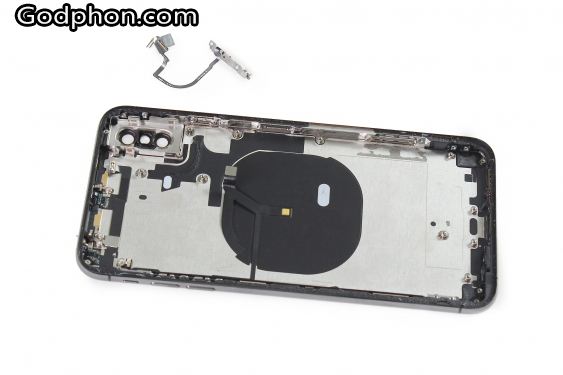

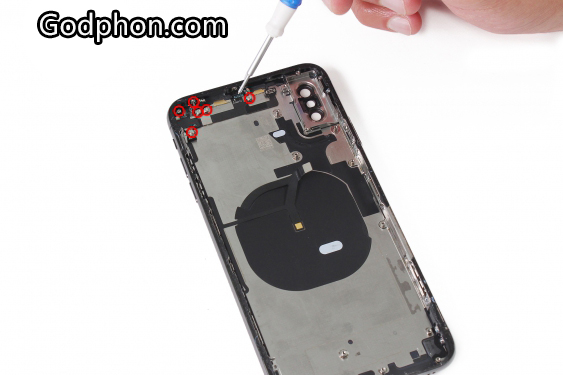

این جداسازی را با برداشتن لایه آنتن بالایی گوشی به پایان می رسانیم.

دومی توسط یک کوکتل از پیچ های قیچی و چلیپایی نگهداری می شود.

قطعاً اپل کار را برای کسی ساده نمی کند!

مرحله 24

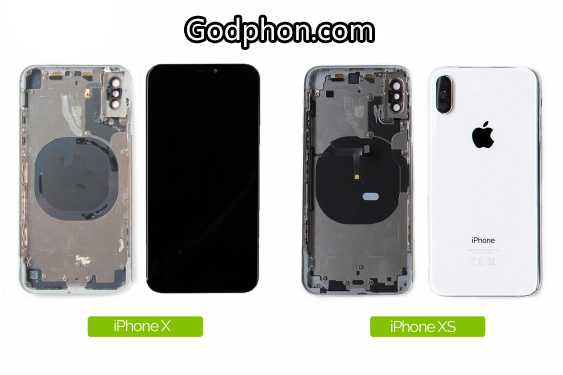

مرحله 24مقایسه بین آیفون X و XS: شاسی یکسان به نظر می رسد اما تکیه گاه ها و اتصالات آن کمی متفاوت است (پیچ).

مرحله 25

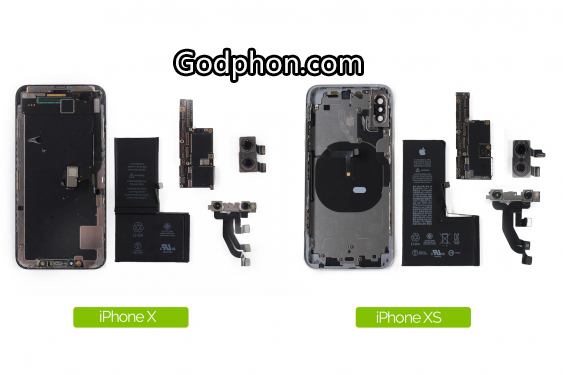

مقایسه دوم: آیفون X در مقابل XS در سطح اجزای اصلی.

اپل هزینه‌های تحقیق و توسعه را با حفظ طراحی و ظاهر مشابه محدود می‌کند: باید مراقب باشید که تفاوت‌های حداقلی بین دو نسخه (به ویژه در سطح اتصال) را مشاهده کنید.

مرحله 26

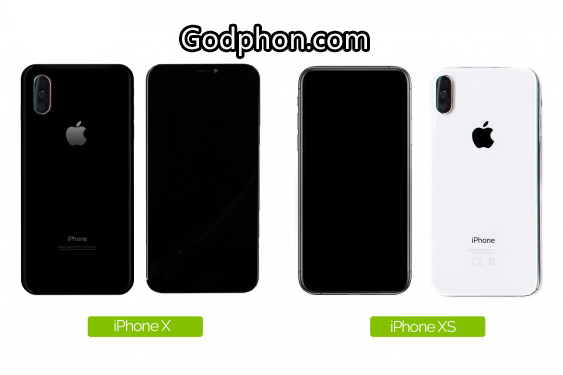

در سطح طراحی: تقریباً بدون تغییر: دو برادر دوقلو!

مرحله 27

نکات خوب :

– بسیاری از قطعات مدولار و در نتیجه قابل تعویض!
– قطعاتی که بیشترین خرابی را دارند به راحتی تعویض می شوند به جز کانکتور شارژ.
– با وجود اینکه باتری بسیار خوب به هم چسبیده است، چسب هایی دارد که به راحتی جدا می شوند.
– در هنگام جداسازی با چسب کمی مواجه شد.

نکات منفی:

– مراحل بسیار بسیار زیادی برای جدا کردن کل تلفن: یک مصیبت واقعی.
– تعمیر مادربرد برای تکنسین هایی که قادر به انجام جوشکاری میکرو هستند بسیار دشوار خواهد بود.
– اپل همچنان از 4 نوع پیچ مختلف در گوشی های خود استفاده می کند که رقبایی مانند سامسونگ تنها از یک پیچ استفاده می کنند.
– کانکتور شارژ نیاز به جداسازی کامل گوشی دارد تا عوض شود.
– تعویض شیشه عقب بدون ترک خوردن به 1000 قطعه بسیار سخت است!

Picture of Godphon

Godphon

تهیه و تدوین تیم Godphon
