iphone xr teardown

Blog / guides / iphone / iphone xr / iphone xr teardown

آموزش باز و بست آیفون ایکس آر

Complete disassembly iPhone XR

 5/5

بنابراین، در مورد این جداسازی کامل آیفون XR چطور؟ دهانه ای شبیه به آیفون های دیگر اما این روده ها شبیه آیفون XS هستند؟ خب ::: اسپویلر ::: نه! در داخل، فکر می کنیم آیفون 8 پلاس را ببینیم! تمام اسرار این آیفون XR جدا شده کامل را در اینجا، در عکس و در نظر کشف کنید 🙂

مرحله 1

ما دوباره برگشتیم، حدود 1 ماه و چند روز بعد از عرضه آیفون XS و XS Max برای جداسازی این آیفون XR جدید! طبق معمول، قبل از برداشتن پیچ گوشتی، کمی مشخصات فنی آن را مرور کنید.

سیستم عامل: iOS 12

صفحه نمایش: Super Retina HD 6.1 اینچ (فناوری LCD)

پردازنده: A12 “Bionic” 64bits Neural Engine

حافظه: 64، 128 یا 256 گیگابایت

دوربین :

جلو: 7 مگاپیکسل با دیافراگم F2.2

عقب: 12 مگاپیکسل با دیافراگم F1.8 و زاویه باز.

وزن: 194 گرم

قابلیت اتصال: WiFi، بلوتوث، GPS با Galileo / QZSS / GLONASS سازگاری، NFC (Apple Pay)، شارژ القایی …

گام 2

ما این کار را با برداشتن دو پیچ پنتالوب آغاز می کنیم، که در آیفون کلاسیک است.

دو تا پیچ پنتالوب، صفحه را گرم می کنیم و می رویم.

مرحله 3

باز شدن این آیفون مانند آیفون X، XS، XS Max است.

ما در اینجا از یک کاردک iSesamo و یک پیک استفاده کردیم.

آیفون در هنگام باز کردن صفحه نمایش هیچ آسیبی ندید و مهر و موم آن دست نخورده باقی ماند، پاره نشد و همچنان به شاسی چسبانده بود! #Onestpaspeufier

مرحله 4

اکثر پیچ های موجود در داخل این آیفون از نوع “Triwing” هستند.

این امر مخصوصاً برای پیچ هایی که صفحات محافظ رومیزی های صفحه نمایش را نگه می دارند معتبر است.

مرحله 5

قبل از ادامه، برای ایمنی باتری را جدا می کنیم.

سپس حذف صفحه نمایش تلفن همراه است.

مرحله 6

مانند iPhone 8/8 + / X / XS / XS Max، باتری آیفون XR با چسب حفظ می‌شود.

این آخرین ها نسبت به آیفون های نسل قبلی تا آیفون 8 محکم تر هستند.

یک نکته مثبت برای همه کسانی که می خواهند باتری آیفون خود را به راحتی تعویض کنند و نیازی به گرم کردن گوشی برای خارج کردن آن نداشته باشند.

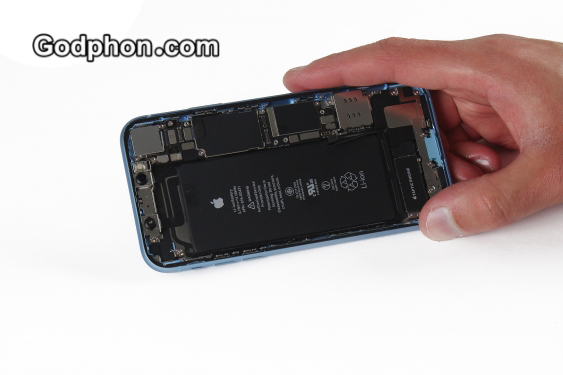

مرحله 7

باتری این آیفون XR دارای ظرفیت 2942 میلی آمپر ساعت برای 11.16 وات ساعت است.

مرحله 8

حذف بلوک FaceID ما را به یاد فرآیند حذف دوربین آیفون X / XS / XS Max می‌اندازد.

از نظر بصری، صحبت کردن در مورد تفاوت های بزرگ دشوار است!

مرحله 9

در عین حال، دوربین عقب توسط یک عنصر فلزی محافظت می شود که به راحتی قابل جابجایی است.

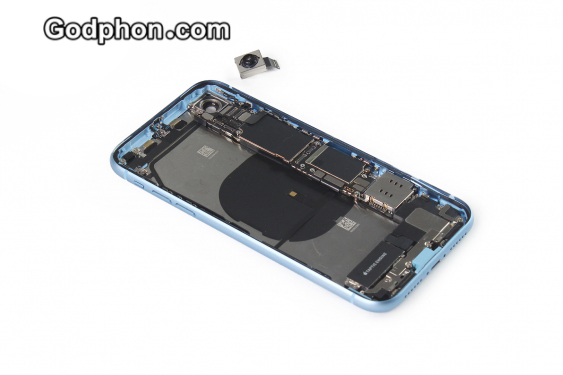

مرحله 10

و در اینجا دوربین پشتی آیفون XR با وضوح 12 مگاپیکسل برای دهانه F / 1.8 است.

بدون سنسور دوتایی … پیشنهادی برای مدل های فوق العاده رده بالای مگا که iPhone XS و XS Max هستند رزرو شده است.

مرحله 11

سپس به صفحه نمایش حرکت می کنیم.

مورد دوم مانند آیفون X / XS و XS Max شامل بلندگوی داخلی (گوش دادن) و سنسورهای مجاورت / میکروفون ثانویه و پروژکتور مادون قرمز است.

یک ضربه مو به ما امکان می دهد بر آن غلبه کنیم و جداسازی آنها ساده است.

مرحله 12

یک آنتن (که فرض می کنیم آنتن اصلی است) در پایین گوشی قرار دارد.

برداشتن آن به سرعت پس از برداشتن پیچ های زیادی که آن را نگه می دارند انجام می شود (6 پیچ برای یک آنتن ساده!)

مرحله 13

ساختار پایین این آیفون XR جدید بسیار نزدیک به آیفون X / XS و XS Max است!

موتور ویبره “موتور تاپتیک” پس از برداشتن چند پیچ و گیره عزیزمان به تنهایی می آید.

مرحله 14

بلندگوی اصلی که با چند پیچ و با واشر ساده برای آب بندی IP67 به گوشی متصل شده است، همینطور است.

مرحله 15

برای اینکه جلوتر برویم باید کشوی کوچک سیم کارت را از گوشی جدا کنیم.

هنگامی که وب ها با استفاده از اسپاتول نایلونی از مادربرد جدا شدند، پخش کننده را از گوشی خارج می کنیم.

سورپرایز: سیم خوان به مادربرد لحیم نشده است! اولین مورد برای آیفون!

نکته خوبی که برای امتیاز تعمیر پذیری به حساب می آید.

مرحله 16

سپس تمام لایه ها را از مادربرد جدا می کنیم.

مطیع، عقب نشینی او بدون مشکل و مقاومت است.

مرحله 17

توجه داشته باشیم که مادربرد به روشی مشابه iPhone X / XS و XS Max ساخته نشده است. در واقع، تقریباً شبیه مادربردهای iPhone 8+ است.

یک نکته مثبت دیگر برای تعمیرات احتمالی نیاز به میکرو جوش!

مرحله 18

سشوار هنوز هم برای جدا کردن کانکتور شارژ این بار مفید است.

مورد دوم فقط پس از برداشتن مادربرد قابل جابجایی است.

این انتخاب از طرف اپل با توجه به اینکه قسمت نسبتاً شکننده و حساسی است که به راحتی خراب می شود جای تاسف دارد!

مرحله 19

در زیر کانکتور شارژ، سپس اقدام به برداشتن آنتن ثانویه می کنیم.

مرحله 20

و در نهایت با برداشتن دکمه پاور رومیزی (و نه تنها دکمه های پاور، بلکه دکمه های ولوم و ویبره) این جداسازی را تمام می کنیم.

برخی از پیچ ها رومیزی را نگه می دارند و دومی بدون مشکل جدا می شود.

به نظر می‌رسد اپل به طور قابل توجهی از پدربزرگش iPhone 5c در جزئیاتی مانند این الهام گرفته است (در حالی که جداول پاور و صدا در iPhone X / XS و XS Max از هم جدا شده بودند).

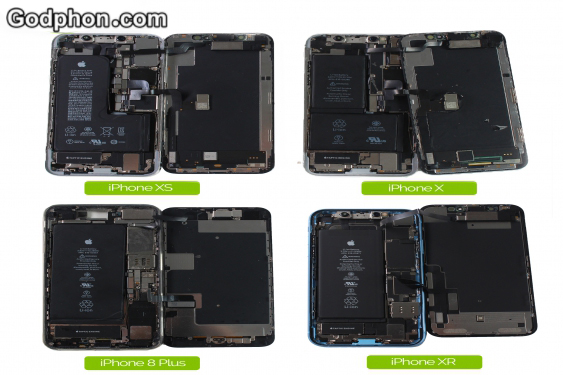

مرحله 21

تفاوت های بازی!

ما در اینجا مقایسه ای کوچک در مقابل iPhone XS / X / 8 Plus و XR به شما پیشنهاد می کنیم.

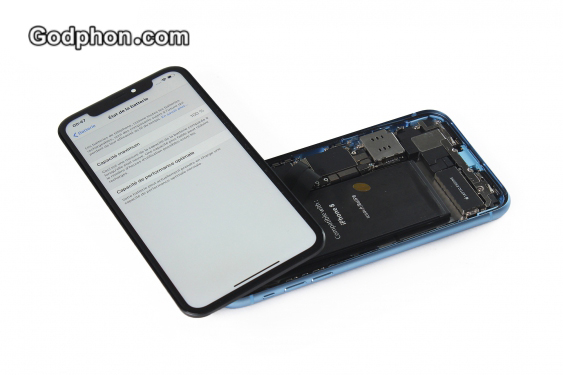

مرحله 22

ما مانند هر جداسازی، برای آزمایش سایر اجزای این گوشی جدید مقاومت نمی کنیم.

به عنوان مثال، در اینجا، آزمایش باتری آیفون 8 در XR.

و، معجزه، کار می کند!

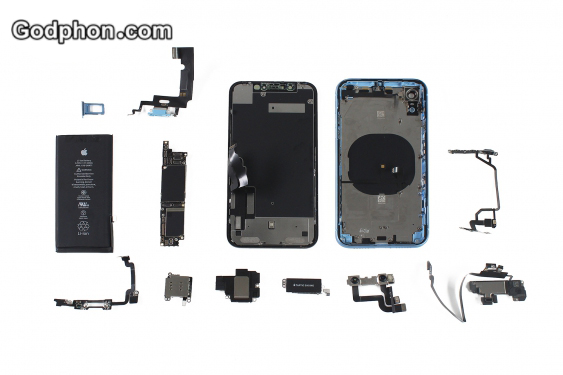

مرحله 23

نکات خوب :

– جداسازی این آیفون از آیفون XS و XS Max با وجود ساختار نسبتاً مشابه آسان‌تر است.

– چسب های نگهدارنده باتری به راحتی جدا می شوند و به راحتی نمی شکنند. ما قبلاً با این چسب ها روی iPhone X / XS / XS max آزمایش کرده بودیم و آنها نیز مقاوم بودند.

– صفحه نمایش از آنجایی که مجهز به فناوری LCD است، در صورت شکستگی، تعویض آن ارزانتر خواهد بود.

– سیم خوان لحیم نشده و قابل تعویض است، برای اولین بار در آیفون!

– مونتاژ و کیفیت ساخت فاکتور بسیار خوبی باقی می ماند.

نکات منفی:

– تعویض کانکتور شارژ نیاز به جداسازی کامل گوشی دارد.

– دکمه ولوم و پاور هم همینطور: جدا کردن مادربرد یک اجبار خواهد بود!

– شیشه عقب این آیفون مانند آیفون X / XS و XS Max باقی مانده است: محکم روی شاسی چسبیده است! جایگزینی او به صبر و انگیزه زیادی نیاز دارد.

– بلوک بلندگوی داخلی به یک تشک لحیم شده است. لازم است این لایه بازیابی شود تا عملکرد FaceID از بین نرود.
