iPhone 7 Lightning Connector Assembly Replacement

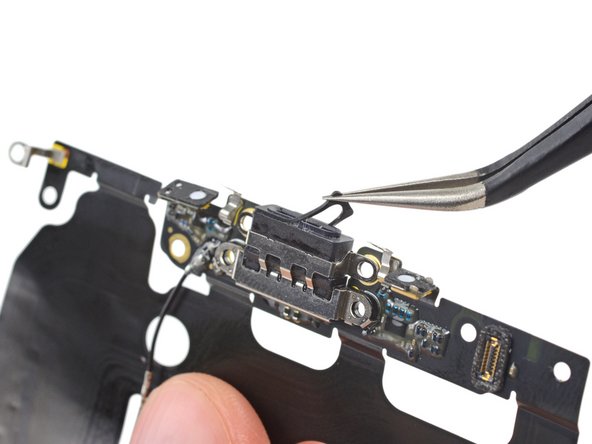

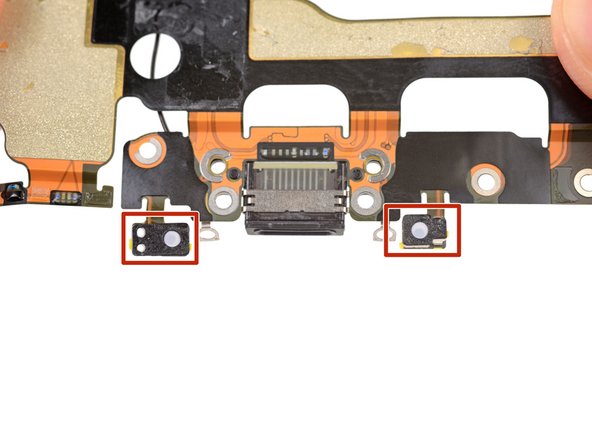

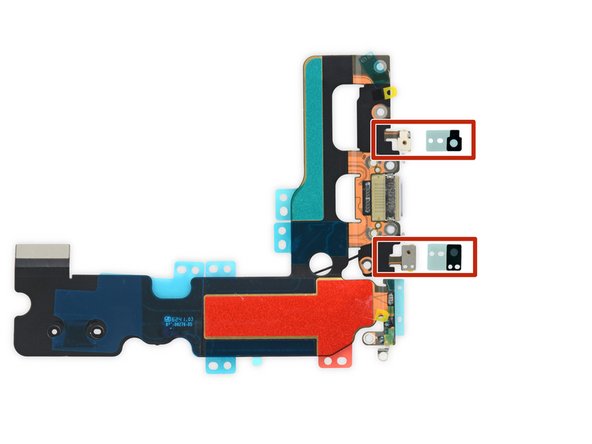

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 69، تصویر 1 از 3

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 69، تصویر 1 از 3

تعویض سوکت شارژ ایفون 7

مقدمه

آیا گوشی شما کابل شارژ شما را تشخیص نمی دهد؟ آیا درگاه شارژ شما شل شده است؟ آیا میکروفون کر شده است؟ ممکن است وقت آن رسیده باشد که مجموعه اتصال دهنده لایتنینگ خود را تعویض کنید. از این راهنما برای تعویض مجموعه کانکتور لایتنینگ که شامل میکروفون های پایینی، کابل آنتن و کانکتور لایتنینگ است، استفاده کنید.

توجه داشته باشید که این تعمیر به مقدار مناسبی جداسازی قطعات نیاز دارد و به زمان و احتیاط نیاز دارد.

رفتن به مرحله 1 گام 1 پیچ پنتالوبه

ایفون 7 جایگزینی باتری، پیچ پنتالوبه: مرحله 1، تصویر 1 از 1

    • قبل از شروع، باتری ایفون خود را زیر 25٪ تخلیه کنید. یک باتری لیتیوم یون شارژ شده می تواند اتش بگیرد و / یا منفجر شود اگر به طور تصادفی سوراخ شود.
    • ایفون خود را قبل از شروع جداسازی قطعات خاموش کنید.

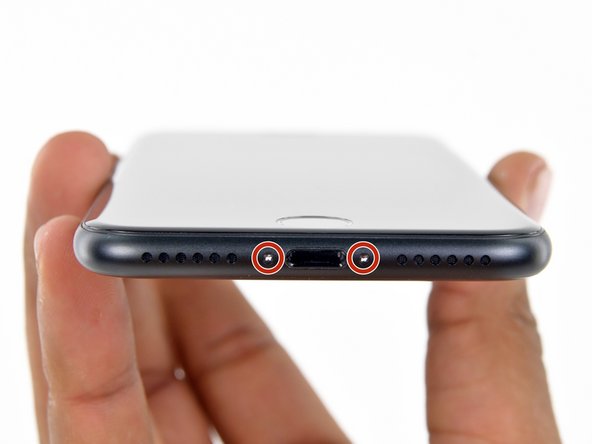

    • دو پیچ پنتالوبه 3.4 میلی متری را در لبه پایین ایفون بردارید.
    • باز کردن صفحه نمایش ایفون مهر و موم ضد اب ان را به خطر می اندازد. مهر و موم جایگزین اماده قبل از شما گذشته این مرحله، و یا مراقبت برای جلوگیری از قرار گرفتن در معرض مایع اگر شما دوباره مونتاژایفون خود را بدون جایگزینی مهر و موم.

مرحله 2 انتخاب های افتتاحیه خود را علامت گذاری کنید

ایفون 7 جایگزینی باتری، علامت گذاری به عنوان انتخاب افتتاحیه خود را: مرحله 2، تصویر 1 از 3ایفون 7 جایگزینی باتری، علامت گذاری به عنوان انتخاب افتتاحیه خود را: مرحله 2، تصویر 2 از 3ایفون 7 جایگزینی باتری، علامت گذاری به عنوان انتخاب افتتاحیه خود را: مرحله 2، تصویر 3 از 3

    • اگر بیش از حد وارد شود، یک انتخاب باز می تواند به دستگاه شما اسیب برساند. این مرحله را دنبال کنید تا انتخاب خود را علامت گذاری کنید و از اسیب جلوگیری کنید.
    • اندازه گیری 3 میلی متر از نوک و علامت انتخاب باز با یک نشانگر دائمی.
    • شما همچنین می توانید گوشه های دیگر انتخاب را با اندازه گیری های مختلف علامت گذاری کنید.
    • متناوبا، نوار یک سکه به انتخاب 3 میلی متر از نوک.

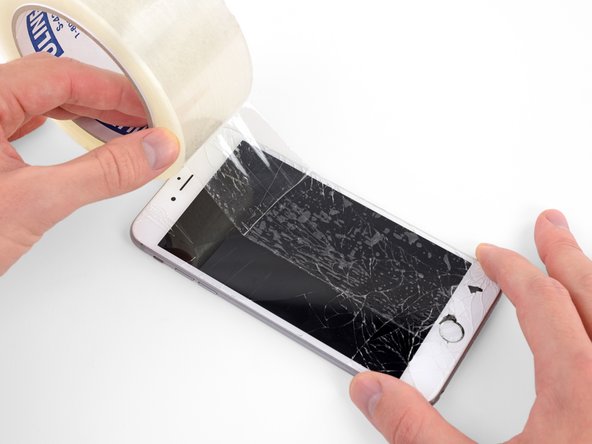

مرحله 3 نوار بیش از هر ترک

ایفون 7 جایگزینی باتری، نوار بیش از هر ترک: مرحله 3، تصویر 1 از 3ایفون 7 جایگزینی باتری، نوار بیش از هر ترک: مرحله 3، تصویر 2 از 3ایفون 7 جایگزینی باتری، نوار بیش از هر ترک: مرحله 3، تصویر 3 از 3

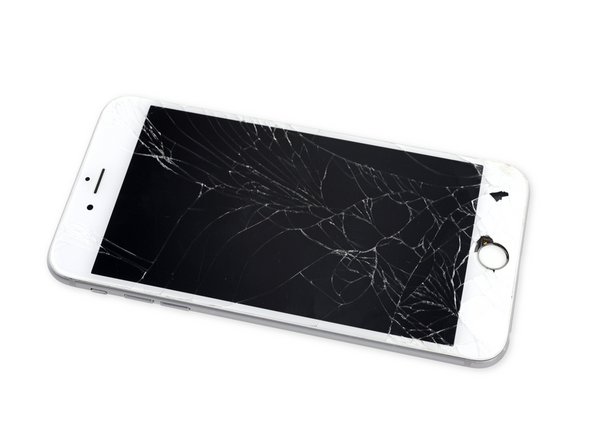

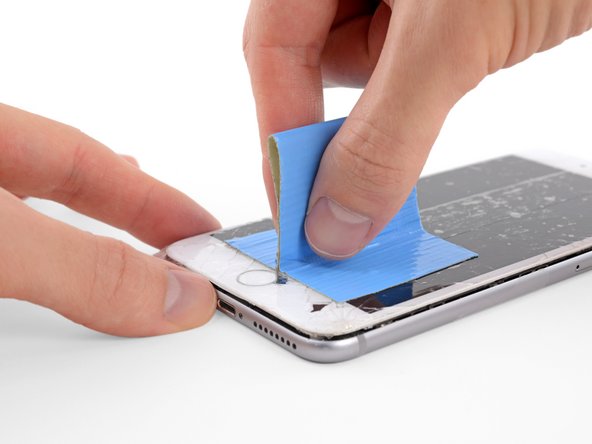

    • اگر ایفون شما دارای یک صفحه نمایش ترک خورده است، شکستگی بیشتری را حفظ کنید و از اسیب بدنی در طول تعمیر خود با چسباندن روی شیشه جلوگیری کنید.
    • نوارهای همپوشانی نوار بسته بندی روشن را روی صفحه نمایش ایفون قرار می دهد تا زمانی که کل صورت پوشیده شود.
    • از عینک ایمنی برای محافظت از چشمان خود در برابر هر شیشه ای که در طول تعمیر ازاد شده است استفاده کنید.
    • اگر نمی توانید فنجان مکش را در چند مرحله بعدی بچسبانید، یک قطعه نوار قوی (مانند نوار چسب) را در یک دسته قرار دهید و صفحه نمایش را با ان بلند کنید.
    • اگر همه چیز شکست خورد، می توانید فنجان مکش را به صفحه نمایش چسب بزنید.

مرحله 7 حرارت display

ایفون 7 جایگزینی باتری، حرارت صفحه نمایش: مرحله 7، تصویر 1 از 1

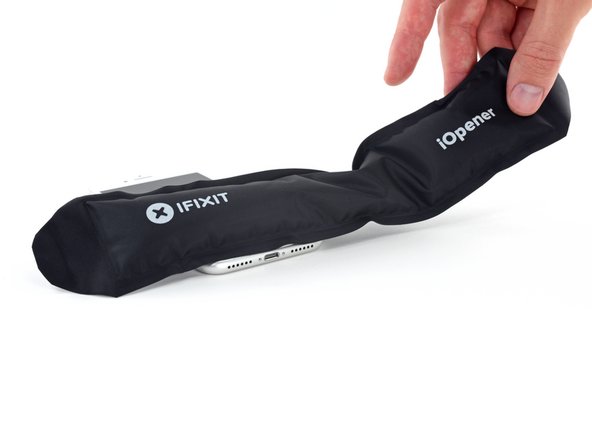

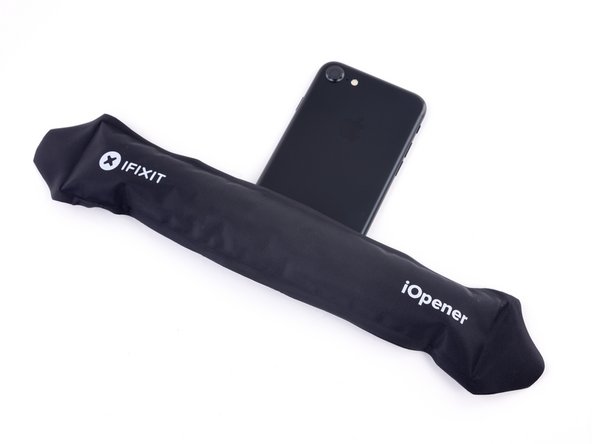

    • سه مرحله بعدی نشان می دهد که چگونه صفحه نمایش را با استفاده از یک فنجان مکش جدا کنید.
    • گرم کردن لبه پایین ایفون به نرم شدن چسب محافظت از صفحه نمایش کمک می کند و باز کردن ان را اسان تر می کند.
    • از سشوار استفاده کنید یا یک iOpener اماده کنید و ان را به مدت حدود 90 ثانیه در لبه پایین گوشی قرار دهید تا چسب زیر ان نرم شود.

مرحله 8 صفحه نمایش را جدا کنید

ایفون 7 جایگزینی باتری، جدا کردن صفحه نمایش: مرحله 8، تصویر 1 از 2ایفون 7 جایگزینی باتری، جدا کردن صفحه نمایش: مرحله 8، تصویر 2 از 2

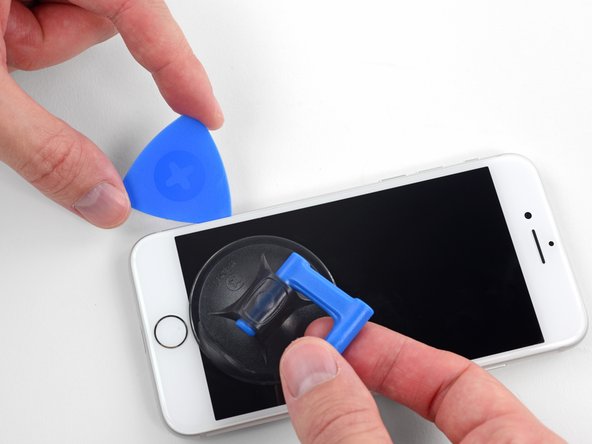

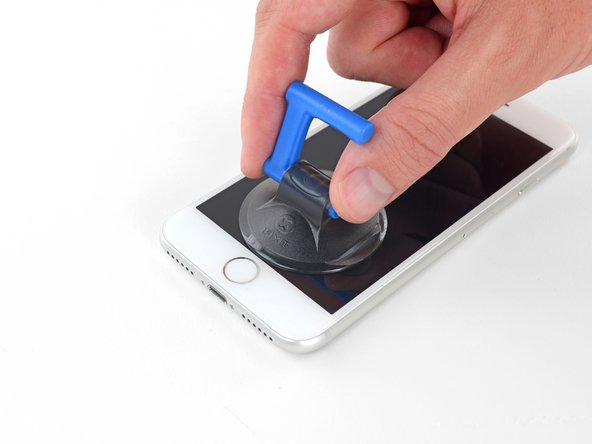

    • یک فنجان مکش را به نیمه پایین پانل جلو، درست بالای دکمه خانه اعمال کنید.
    • اطمینان حاصل کنید که فنجان مکشبا دکمه خانه همپوشانی نداشته باشد، زیرا این امر از تشکیل مهر و موم بین فنجان مکش و شیشه جلو جلوگیری می کند.

مرحله 9

جایگزینی باتری ایفون 7: مرحله 9، تصویر 1 از 3جایگزینی باتری ایفون 7: مرحله 9، تصویر 2 از 3جایگزینی باتری ایفون 7: مرحله 9، تصویر 3 از 3

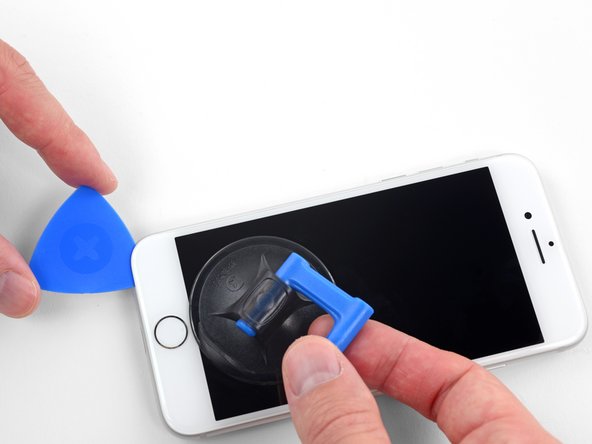

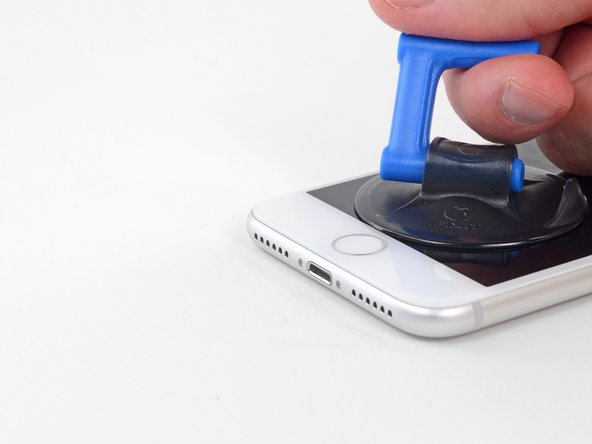

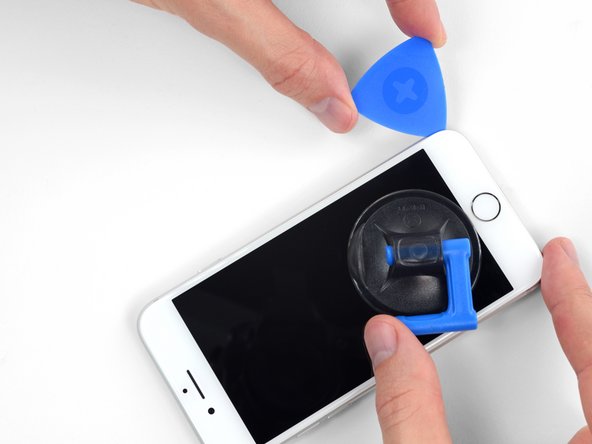

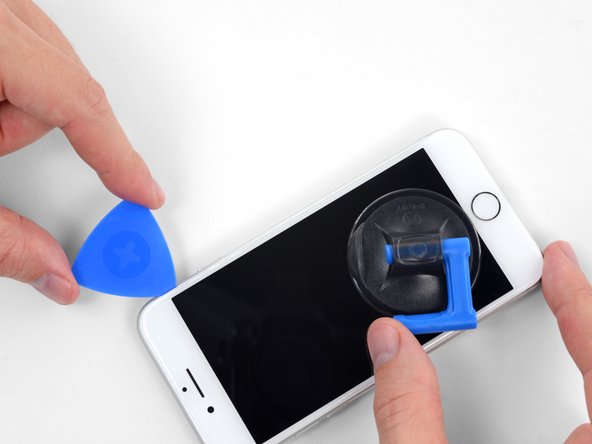

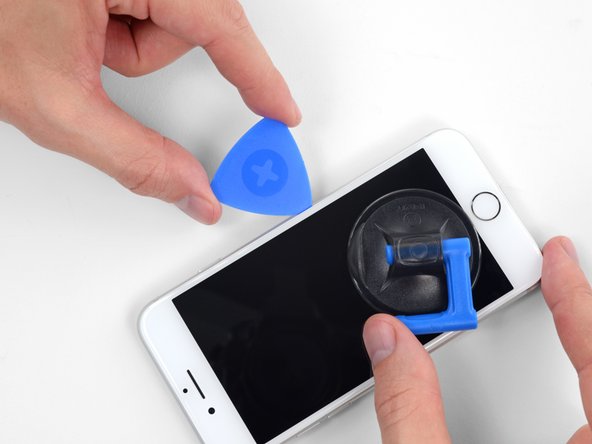

    • فنجان مکش را با فشار ثابت و محکم بکشید تا شکاف کمی بین صفحه نمایش و قاب ایجاد شود.

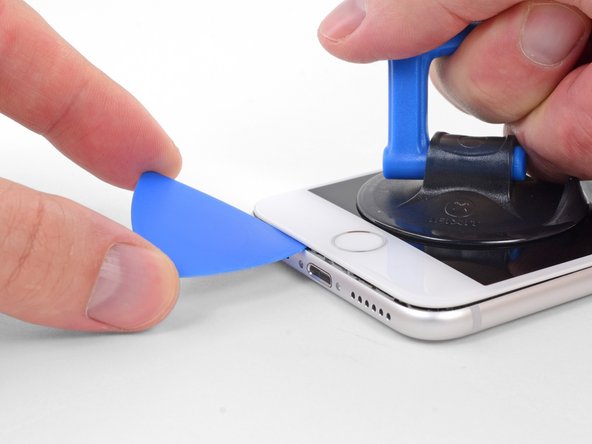

    • یک انتخاب باز را در شکاف قرار بده.
    • چسب ضد اب نگه داشتن صفحه نمایش در محل بسیار قوی است؛ ایجاد این شکاف اولیه نیاز به نیروی قابل توجهی دارد. اگر زمان سختی برای باز کردن یک شکاف دارید، گرمای بیشتری را اعمال کنید و به ارامی صفحه نمایش را بالا و پایین ببرید تا چسب را تضعیف کنید تا زمانی که به اندازه کافی شکاف برای قرار دادن ابزار خود ایجاد کنید.

مرحله 10

ایفون 7 جایگزینی باتری: مرحله 10، تصویر 1 از 3ایفون 7 جایگزینی باتری: مرحله 10، تصویر 2 از 3جایگزینی باتری ایفون 7: مرحله 10، تصویر 3 از 3

    • اسلاید باز کردن انتخاب کنید تا لبه سمت چپ گوشی با شروع از لبه پایین تر و حرکت به سمت دکمه های کنترل صدا و سوئیچ خاموش، شکستن چسب نگه داشتن صفحه نمایش در محل.
    • نزدیک گوشه سمت چپ بالای صفحه نمایش توقف کنید.
    • سعی نکنید لبه بالای صفحه نمایش را از حالت عقب دور کنید، زیرا توسط کلیپ های پلاستیکی که ممکن است شکسته شوند، در جای خود نگه داشته می شود.

مرحله 11 اطلاعات صفحه نمایش

جایگزینی باتری ایفون 7، اطلاعات صفحه نمایش: مرحله 11، تصویر 1 از 1

    • کابل های ظریف در امتداد لبه سمت راست ایفون شما وجود دارد. انتخاب خود را در اینجا وارد نکنید، زیرا ممکن است به کابل ها اسیب برسانید.

مرحله 12

جایگزینی باتری ایفون 7: مرحله 12، تصویر 1 از 3جایگزینی باتری ایفون 7: مرحله 12، تصویر 2 از 3جایگزینی باتری ایفون 7: مرحله 12، تصویر 3 از 3

    • ابزار خود را دوباره در گوشه پایین سمت راست ایفون قرار دهید و ان را در اطراف گوشه و سمت راست گوشی قرار دهید تا چسب را جدا کنید.
    • انتخاب خود را بیش از 3 میلی متر وارد نکنید، زیرا ممکن است به کابل های صفحه نمایش اسیب برسانید.

مرحله 13

جایگزینی باتری ایفون 7: مرحله 13، تصویر 1 از 2جایگزینی باتری ایفون 7: مرحله 13، تصویر 2 از 2

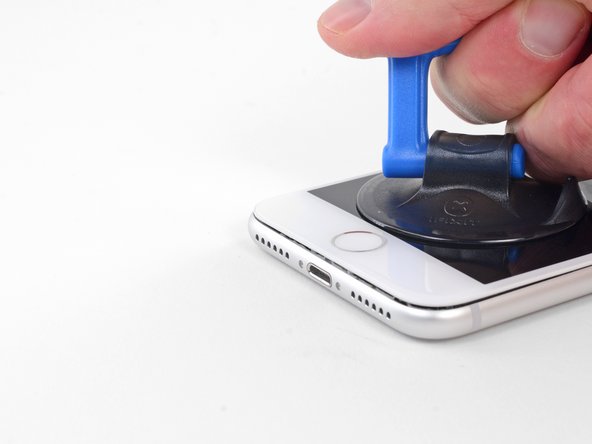

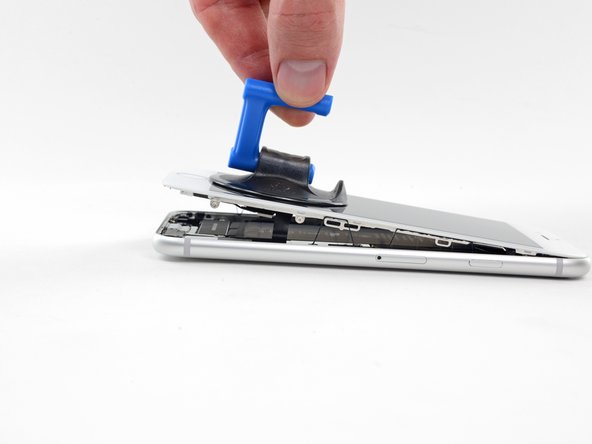

    • به ارامی فنجان مکش را بکشید تا لبه پایین صفحه نمایش را بلند کنید.
    • صفحه نمایش را بیش از 15 درجه بالا نمی برد و یا شما خطرابتلا به کابل های روبان سوکتصفحه نمایش را دارید.
    • نوک کوچک روی فنجان مکش را بکشید تا ان را از پانل جلو خارج کنید.

مرحله 14

جایگزینی باتری ایفون 7: مرحله 14، تصویر 1 از 3جایگزینی باتری ایفون 7: مرحله 14، تصویر 2 از 3جایگزینی باتری ایفون 7: مرحله 14، تصویر 3 از 3

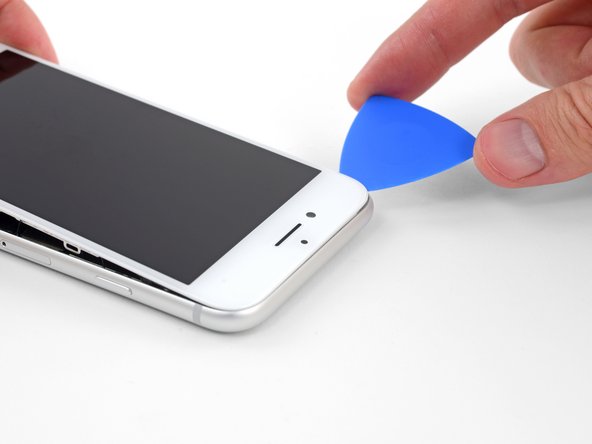

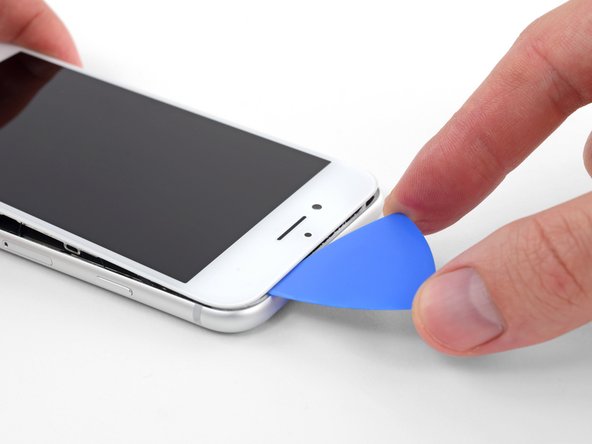

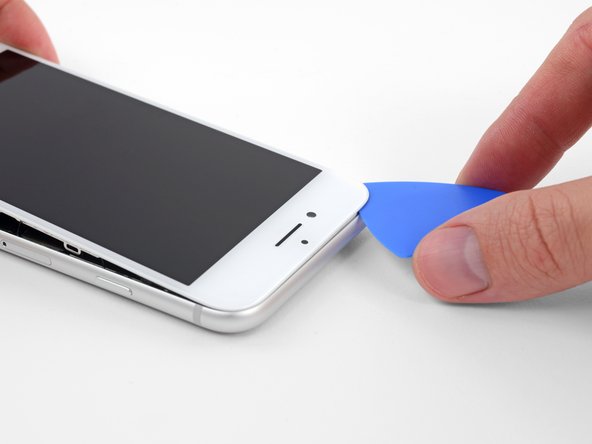

    • یک انتخاب باز را در زیر صفحه نمایش در اطراف گوشه بالا سمت چپ و در امتداد لبه بالای تلفن بکشید تا اخرین چسب را شل کنید.

مرحله 15

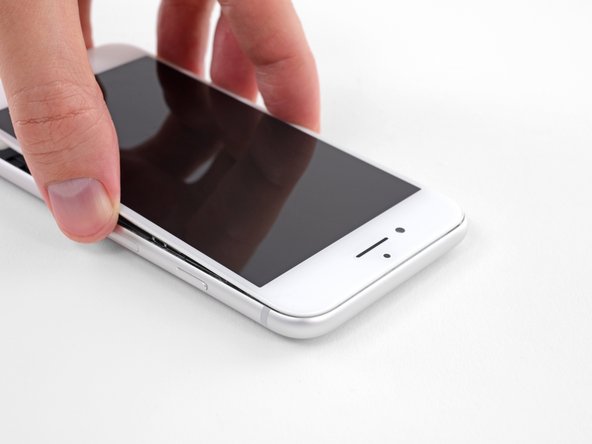

جایگزینی باتری ایفون 7: مرحله 15، تصویر 1 از 2جایگزینی باتری ایفون 7: مرحله 15، تصویر 2 از 2

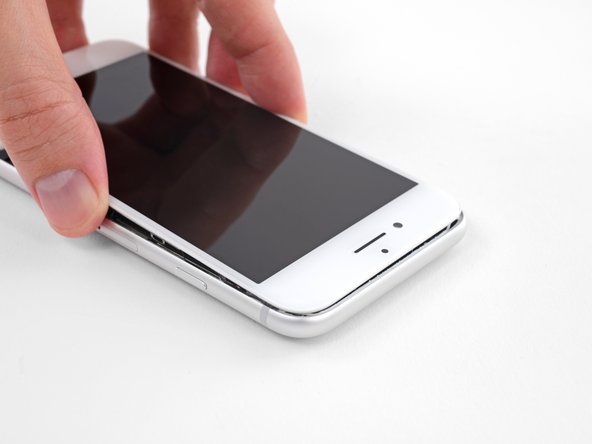

    • مونتاژ صفحه نمایش را کمی پایین بکشید (به دور از لبه بالای گوشی) تا کلیپ هایی را که ان را به حالت عقب نگه می دارند، از بین ببرید.

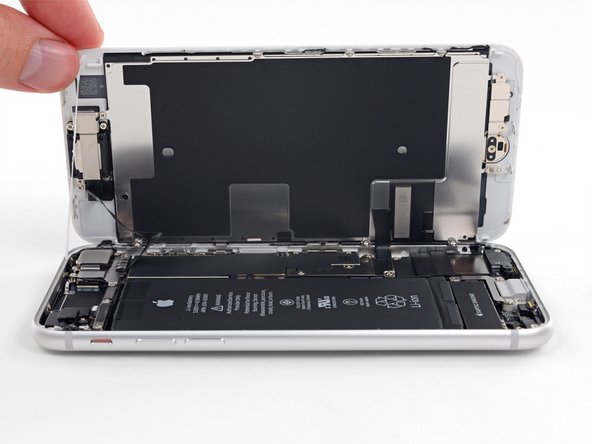

مرحله 16

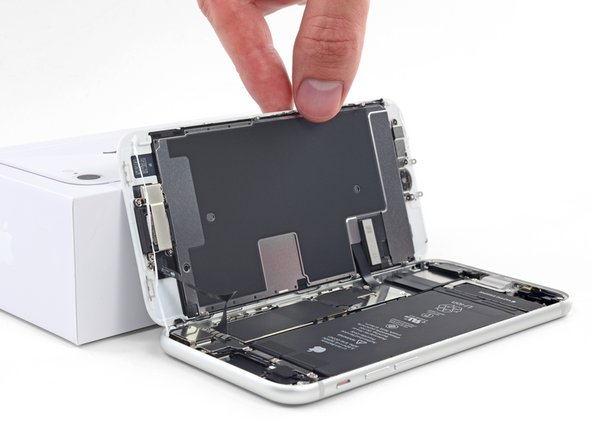

جایگزینی باتری ایفون 7: مرحله 16، تصویر 1 از 3جایگزینی باتری ایفون 7: مرحله 16، تصویر 2 از 3جایگزینی باتری ایفون 7: مرحله 16، تصویر 3 از 3

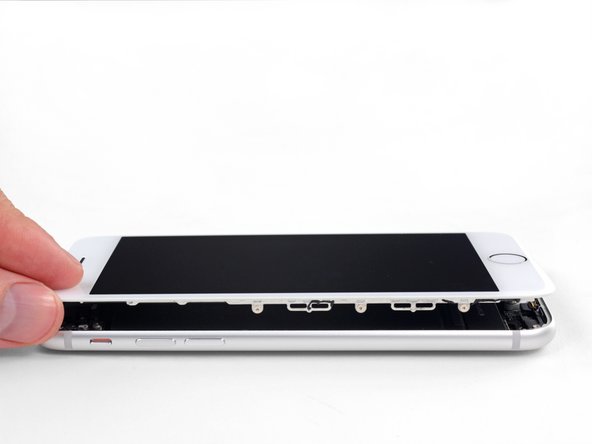

    • ایفون را با چرخاندن صفحه نمایش از سمت چپباز کنید، مانند پشت جلد یک کتاب.
    • سعی نکنید صفحه نمایش را به طور کامل از هم جدا کنید، زیرا چندین کابل روبان شکننده هنوز ان را به هیئت مدیره منطقی ایفون متصل می کنند.
    • صفحه نمایش را در برابر چیزی قرار دهید تا ان را در حالی که روی تلفن کار می کنید، تکیه دهید.

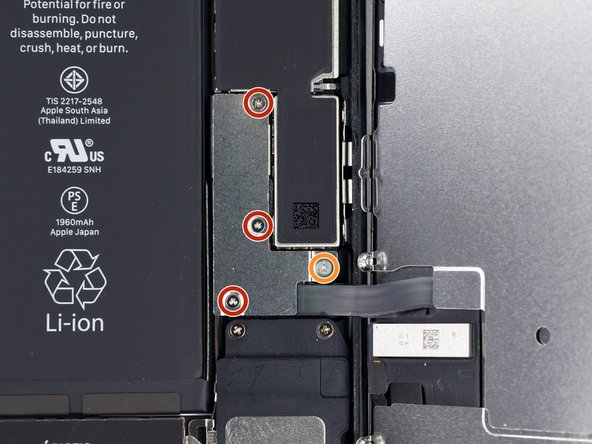

مرحله 17 قطع باتری

ایفون 7 جایگزینی باتری، قطع باتری: مرحله 17، تصویر 1 از 1

    • چهار پیچ سه نقطه ای Y000 را که براکت سوکتپایین تر را از طول های زیر تامین می کند، حذف کنید:
    • سه پیچ 1.2 میلیمتری
    • یک پیچ 2.4 میلیمتری
    • در طول این تعمیر، پیگیری هر پیچ و مطمئن شوید که ان را دقیقا به جایی که از ان امده است برای جلوگیری از اسیب رساندن به ایفون خود را.

مرحله 18

جایگزینی باتری ایفون 7: مرحله 18، تصویر 1 از 1

    • براکت سوکتپایین را حذف کنید.

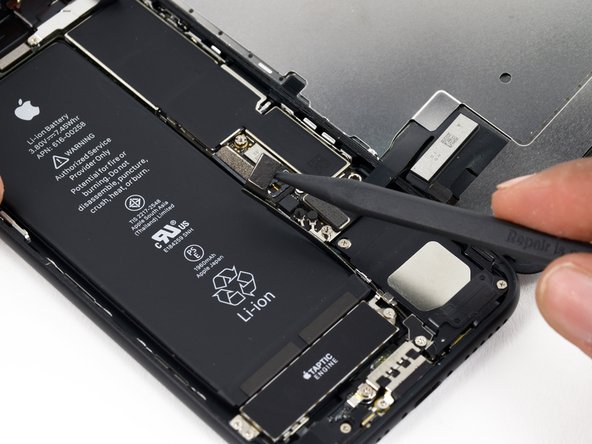

مرحله 19

جایگزینی باتری ایفون 7: مرحله 19، تصویر 1 از 3جایگزینی باتری ایفون 7: مرحله 19، تصویر 2 از 3جایگزینی باتری ایفون 7: مرحله 19، تصویر 3 از 3

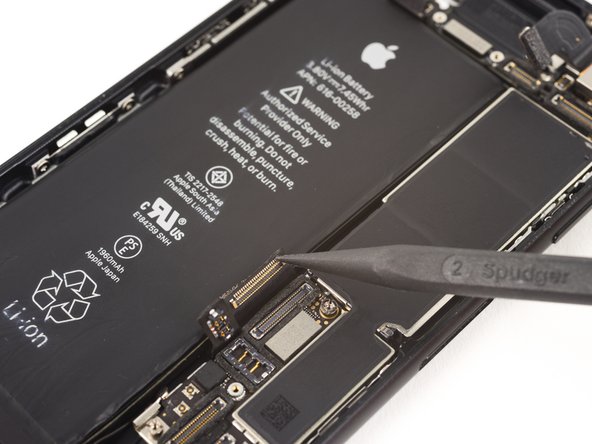

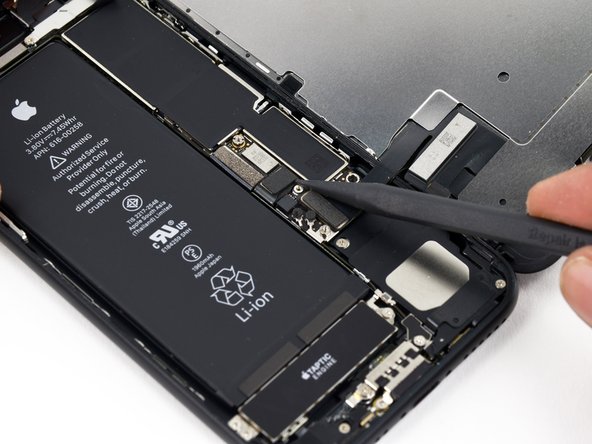

    • از نقطه spudger برای بلند کردن سوکتباتری از سوکت خود در هیئت مدیره منطق استفاده کنید.
    • کابل connector را کمی خم کنید تا از تماس با سوکت و تامین برق تلفن جلوگیری شود.

مرحله 20 نمایش مونتاژ

ایفون 7 جایگزینی باتری، مونتاژ صفحه نمایش: مرحله 20، تصویر 1 از 3ایفون 7 جایگزینی باتری، مونتاژ صفحه نمایش: مرحله 20، تصویر 2 از 3ایفون 7 جایگزینی باتری، مونتاژ صفحه نمایش: مرحله 20، تصویر 3 از 3

    • اطمینان حاصل کنید که باتری قبل از قطع یا سوکتمجدد کابل ها در این مرحله قطع شده است.

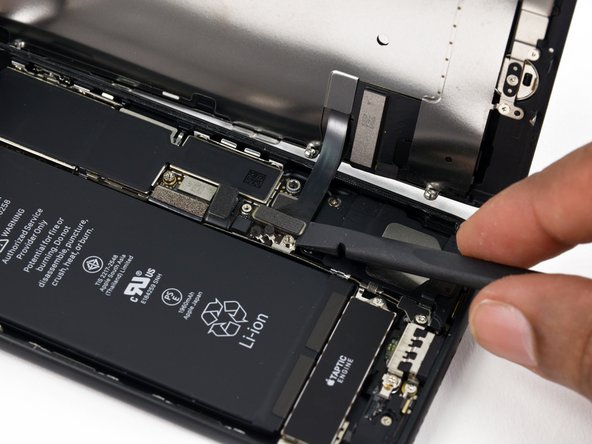

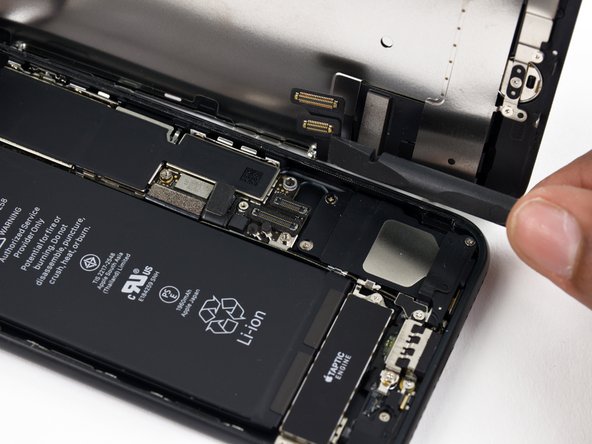

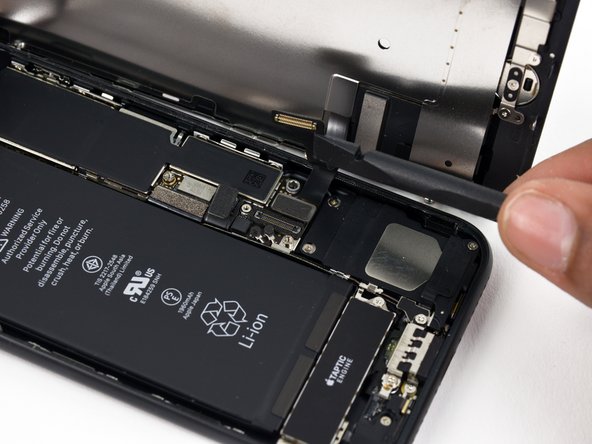

    • از یک spudger یا ناخن استفاده کنید تا دو سوکتدهنده صفحه نمایش پایین را با کشیدن انها مستقیما از سوکت های خود در هیئت مدیره منطقی جدا کنید.
    • برای سوکتمجدد این کابل ها، در یک انتها فشار دهید تا زمانی که در جای خود کلیک کنید، سپس در انتهای مخالف تکرار کنید. Dow N را در وسط فشار ندهید. اگر سوکتحتی کمی ناهمگن باشد، سوکتمی تواند خم شود و باعث اسیب دائمی شود.
    • اگر یک صفحه خالی، خطوط سفید روی صفحه نمایش یا عدم پاسخ لمسی جزئی یا کامل پس از مونتاژ مجدد تلفن خود دارید، سعی کنیدهر دو این کابل ها را با دقت متصل کنید و مطمئن شوید که انها به طور کامل نشسته اند.

مرحله 21

جایگزینی باتری ایفون 7: مرحله 21، تصویر 1 از 3جایگزینی باتری ایفون 7: مرحله 21، تصویر 2 از 3جایگزینی باتری ایفون 7: مرحله 21، تصویر 3 از 3

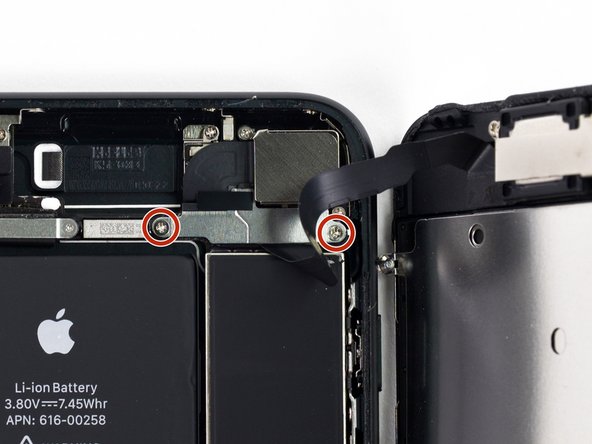

    • دو پیچ فیلیپس # 000 1.3 میلی متری را که براکت را بر روی سوکتمونتاژ سنسور پانل جلو قرار می دهد، حذف کنید.
    • برخی از تلفن ها می توانند Y000 باشند. اپلشروع به استفاده از Y000 برای این در برخی از نقطه در وسط چرخه عمر محصول.

مرحله 22

جایگزینی باتری ایفون 7: مرحله 22، تصویر 1 از 2جایگزینی باتری ایفون 7: مرحله 22، تصویر 2 از 2

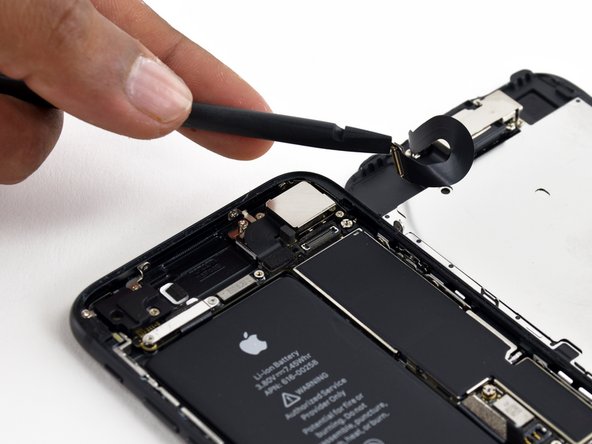

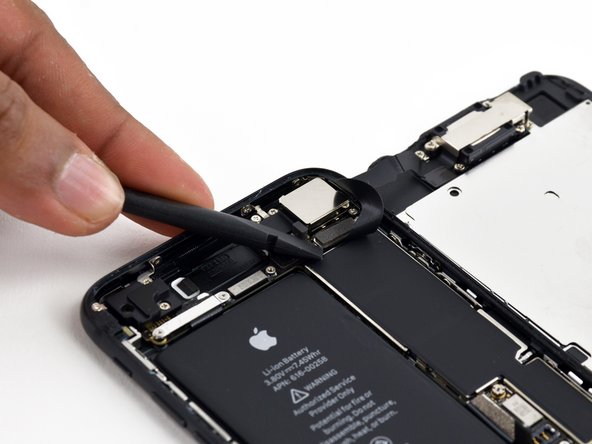

    • سوکتمونتاژ سنسور پانل جلو را از سوکت ان در هیئت مدیره منطق جدا کنید.
    • این سوکتمطبوعات نیز باید یک سر در یک زمان دوباره متصل شود تا خطر خم شدن را به حداقل برساند.

مرحله 23

جایگزینی باتری ایفون 7: مرحله 23، تصویر 1 از 1

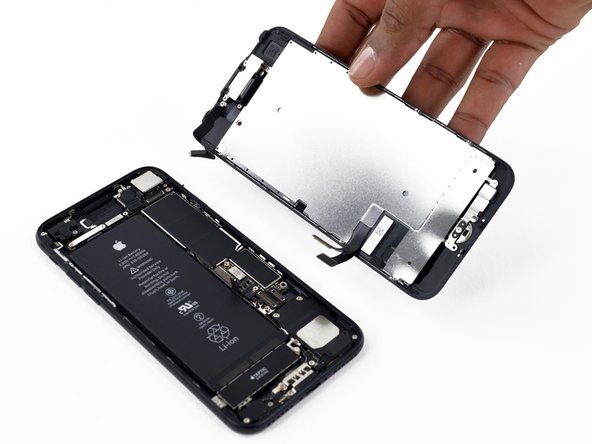

    • حذف مونتاژ صفحه نمایش.
    • در طول مونتاژ مجدد، اگر می خواهید چسب را در اطراف لبه های صفحه نمایش جایگزین کنید، در اینجا مکث کنید.

مرحله 24 دریچه بارومتریک

جایگزینی باتری ایفون 7، دریچه بارومتریک: مرحله 24، تصویر 1 از 1

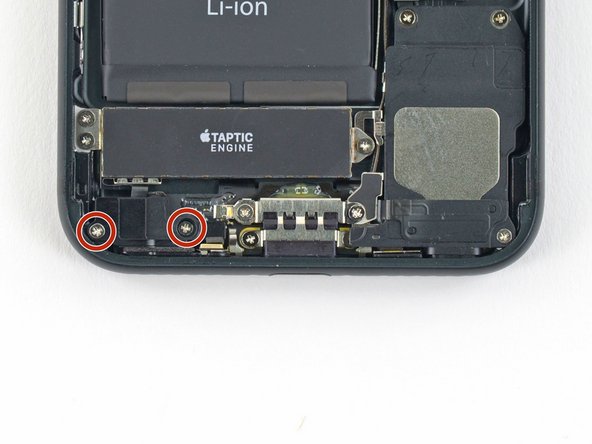

    • دو پیچ فیلیپس 1.9 میلی متری را که دریچه بارومتریC را به حالت عقب می برد، بردارید.

مرحله 25

جایگزینی باتری ایفون 7: مرحله 25، تصویر 1 از 2جایگزینی باتری ایفون 7: مرحله 25، تصویر 2 از 2

    • دریچه را بردارید.

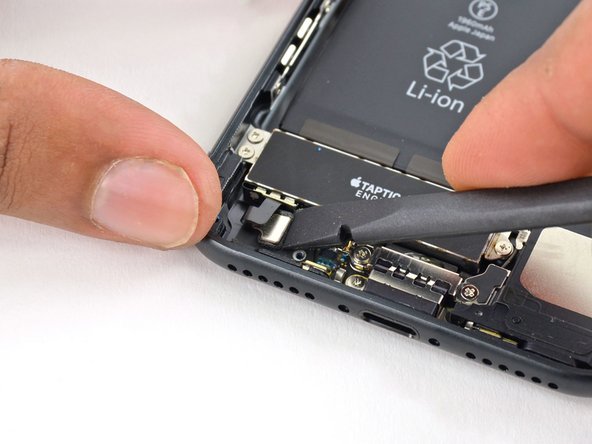

مرحله 26 موتور Taptic

ایفون 7 جایگزینی باتری، موتور Taptic: مرحله 26، تصویر 1 از 2ایفون 7 جایگزینی باتری، موتور Taptic: مرحله 26، تصویر 2 از 2

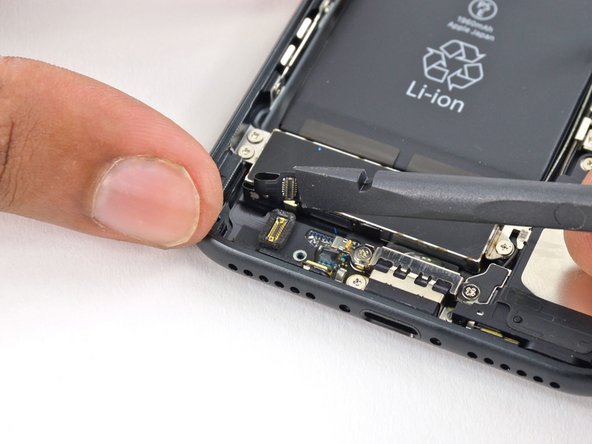

    • از انتهای مسطح یک spudger برای قطع سوکتTaptic Engine از سوکت ان در هیئت مدیره منطقی استفاده کنید.

مرحله 27

ایفون 7 جایگزینی باتری: مرحله 27، تصویر 1 از 1

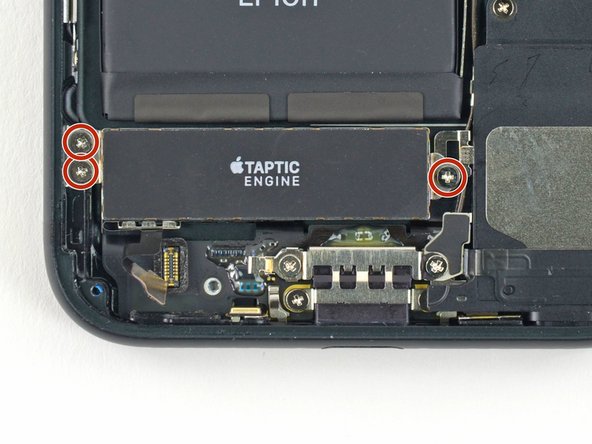

    • سه پیچ فیلیپس 1.6 میلی متری را که موتور Taptic را به حالت عقب می برد، حذف کنید.

مرحله 28

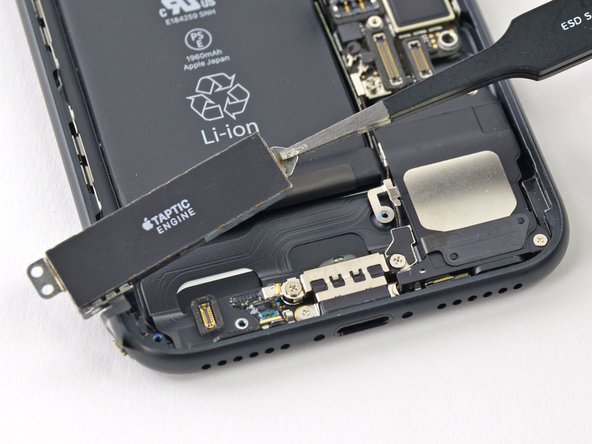

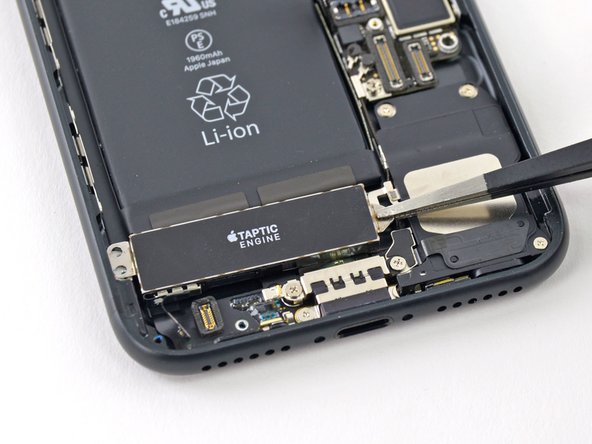

جایگزینی باتری ایفون 7: مرحله 28، تصویر 1 از 2جایگزینی باتری ایفون 7: مرحله 28، تصویر 2 از 2

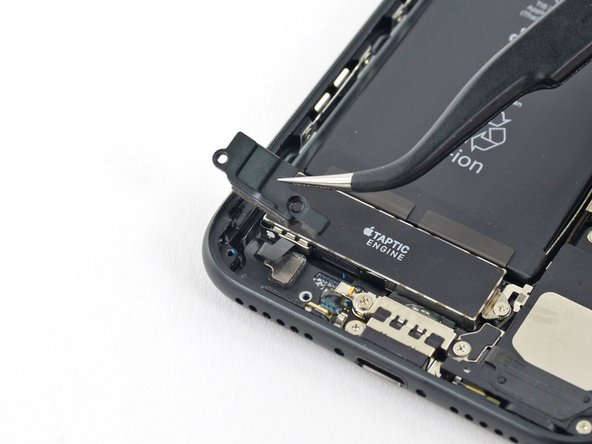

    • موتور Taptic را حذف کنید.

مرحله 29 مجمع بلندگو

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی، مجمع بلندگو: مرحله 29، تصویر 1 از 1

    • پیچ فیلیپس را که انتن تنوع Wi-Fi را به حالت عقب وصل می کند، حذف کنید:
    • یک پیچ 3.2 میلیمتری

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 30، تصویر 1 از 1

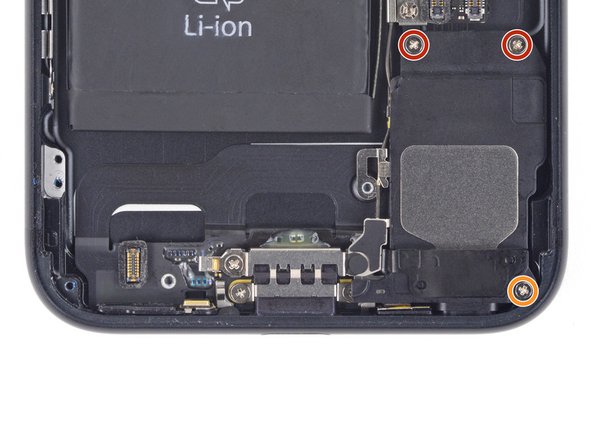

    • سه پیچ فیلیپس زیر را که بلندگو را به حالت عقب می برد حذف کنید:
    • دو پیچ 1.3 میلیمتری
    • یک پیچ 2.0 میلیمتری

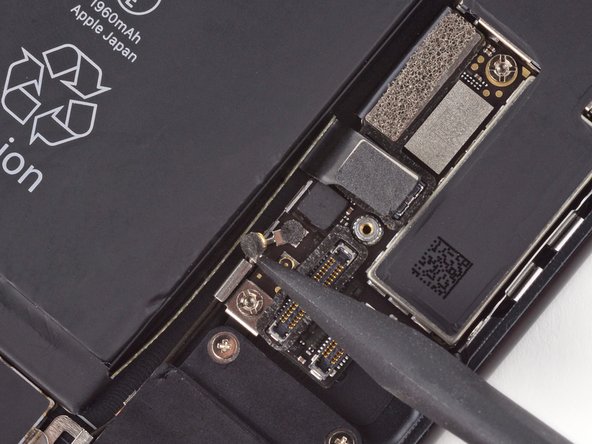

مرحله 31

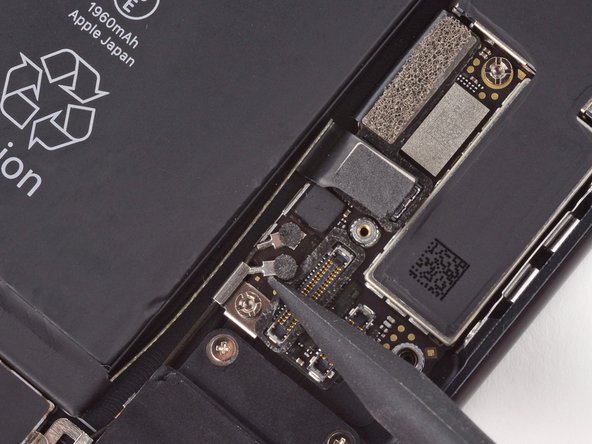

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 31، تصویر 1 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 31، تصویر 2 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 31، تصویر 3 از 3

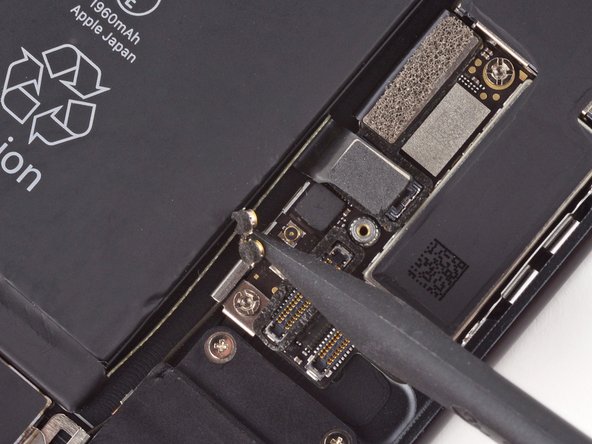

    • از نقطه spudger برای بلند کردن دو کانکتور کابل انتن از سوکت در هیئت مدیره منطق استفاده کنید.

مرحله 32

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 32، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 32، تصویر 2 از 2

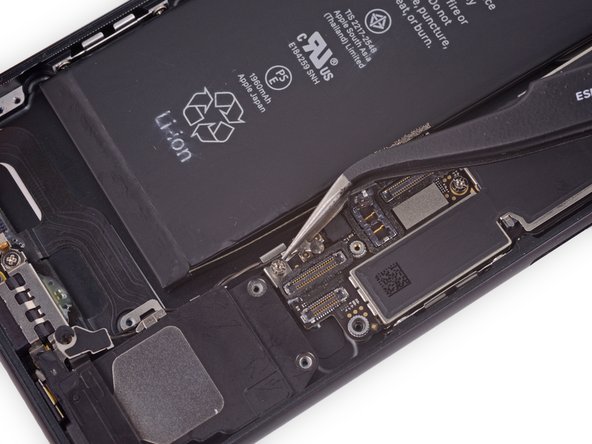

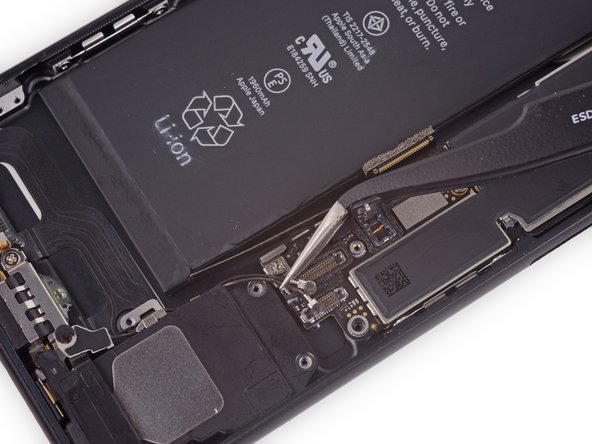

    • استفاده از انبرک به derout کابل انتن از براکت خود را در هیئت مدیره منطق.

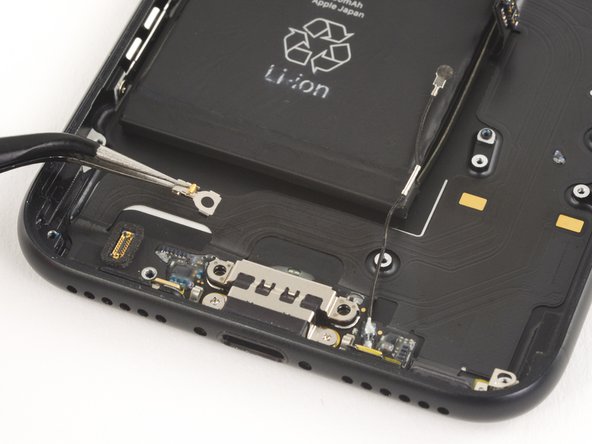

مرحله 33

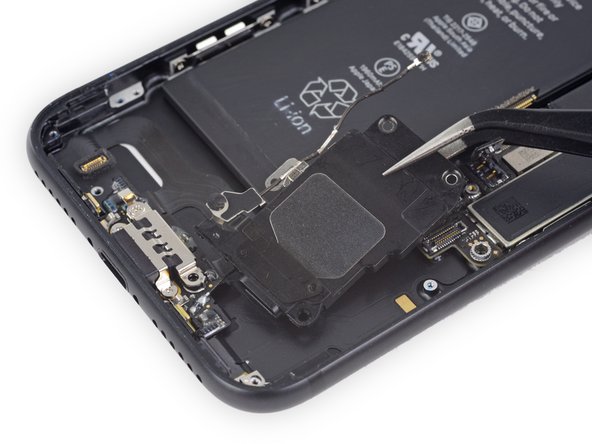

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 33، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 33، تصویر 2 از 2

    • از انبرک برای حذف کابل های انتن از کلیپ روی بلندگو استفاده کنید.
    • اطمینان حاصل کنید که کابل را در نزدیکی کلیپ قرار دهید تا از اسیب رساندن به کابل جلوگیری شود.

مرحله 34

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 34، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 34، تصویر 2 از 2

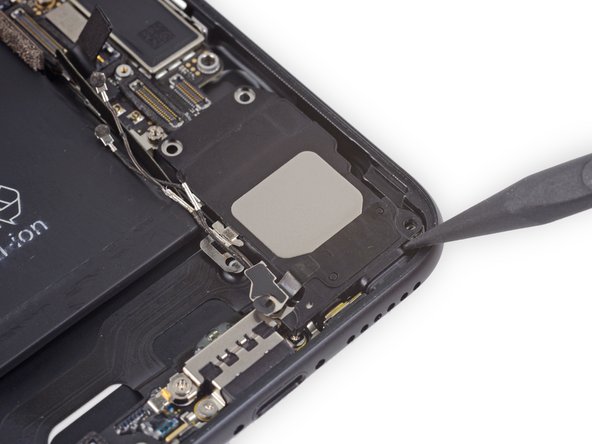

    • از نوک یک spudger استفاده کنید تا مونتاژ سخنران را به سمت هیئت مدیره منطقی و خارج از حالت عقب بکشید.

مرحله 35

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 35، تصویر 1 از 1

    • بلندگو را بردارید.

مرحله 36 سیم کارت

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی، سیم کارت: مرحله 36، تصویر 1 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی، سیم کارت: مرحله 36، تصویر 2 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی، سیم کارت: مرحله 36، تصویر 3 از 3

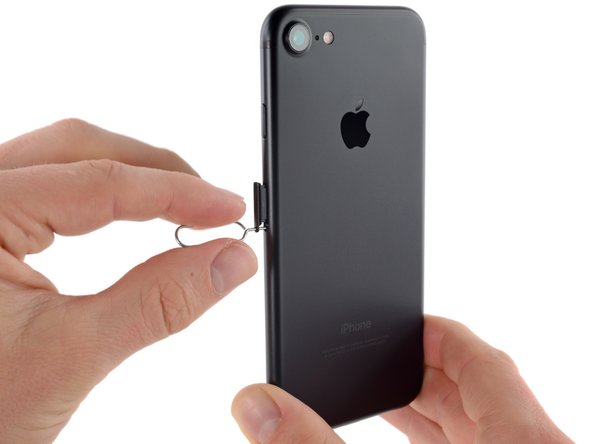

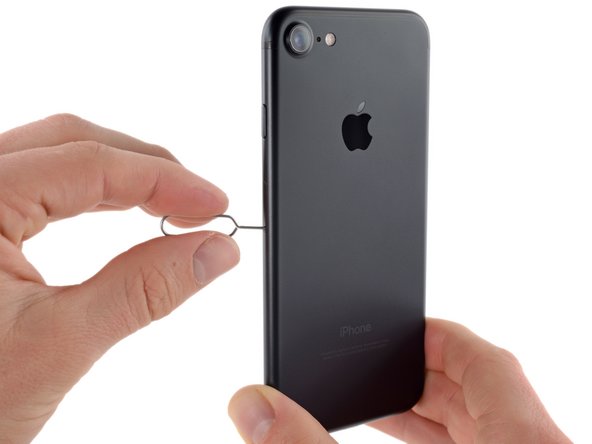

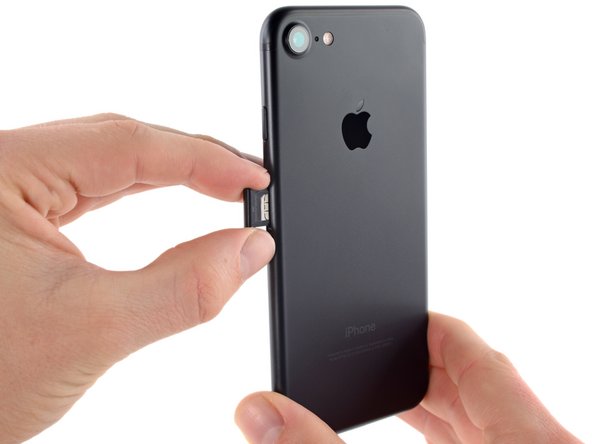

    • یک ابزار خروجی سیم کارت یا یک گیره کاغذ را در سوراخ کوچک سینی سیم کارت قرار دهید.
    • برای خارج کردن سینی فشار دهید.
    • این ممکن است نیاز به مقدار قابل توجهی از نیروی. با این حال، اطمینان حاصل کنید که ابزار خروجی از قبل به درستی هماهنگ شده است تا به مکانیسم خروج در داخل تلفن اسیب ن برساند.
    • مونتاژ سینی سیم کارت را از ایفون خارج کنید.
    • هنگام قرار دادن مجدد سیم کارت، اطمینان حاصل کنید که در جهت مناسب نسبت به سینی قرار دارد.

مرحله 37 اتصالات هیئت مدیره منطق

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی، اتصالات هیئت مدیره منطق: مرحله 37، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی، منطق هیئت مدیره اتصالات: مرحله 37، تصویر 2 از 2

    • از انتهای صاف یک spudger برای قطع سوکتدوربین عقب استفاده کنید.

مرحله 38

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 38، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 38، تصویر 2 از 2

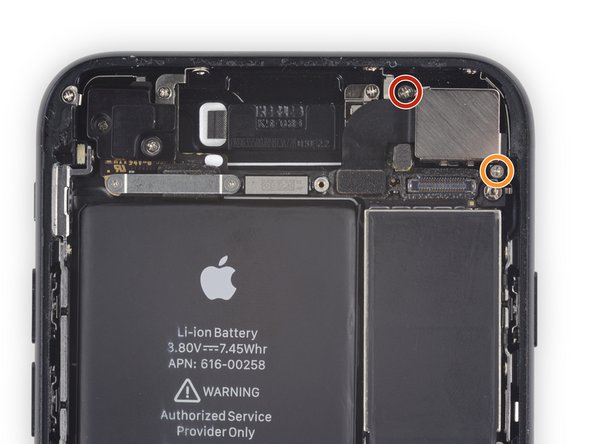

    • پیچ های فیلیپس زیر را که براکت دوربین عقب را به مورد عقب متصل می کند، حذف کنید:
    • یک پیچ 1.3 میلیمتری
    • یک پیچ 2.5 میلیمتری

مرحله 39

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 39، تصویر 1 از 1

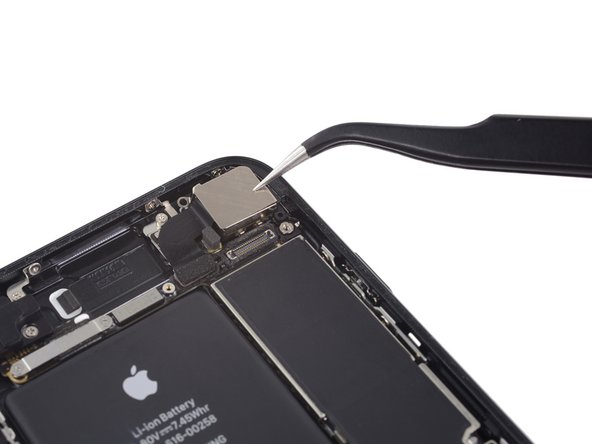

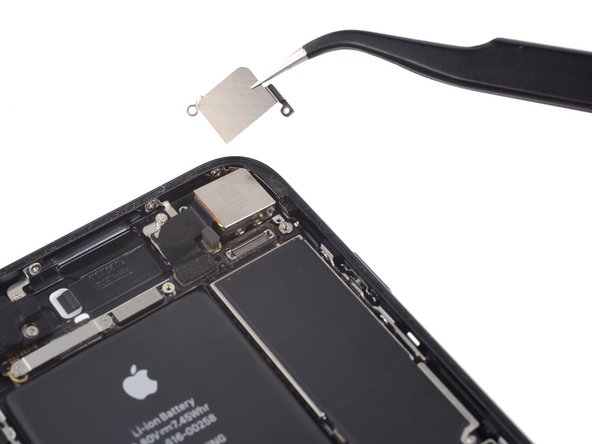

    • براکت را باز کنید.

مرحله 40

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 40، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 40، تصویر 2 از 2

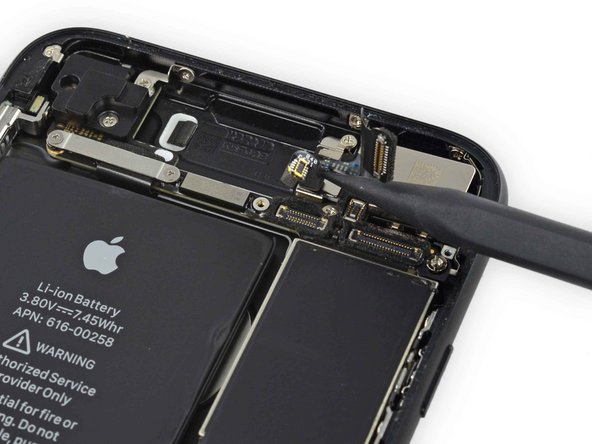

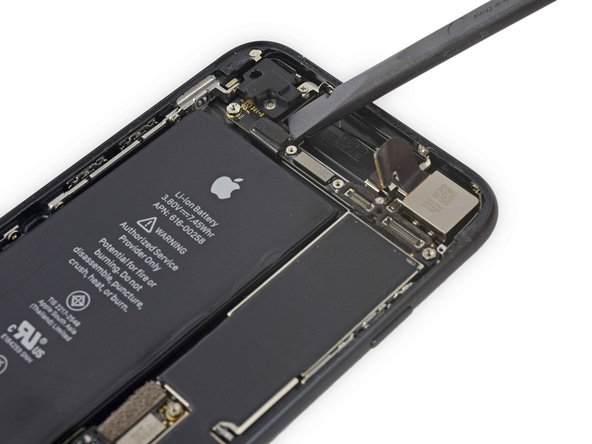

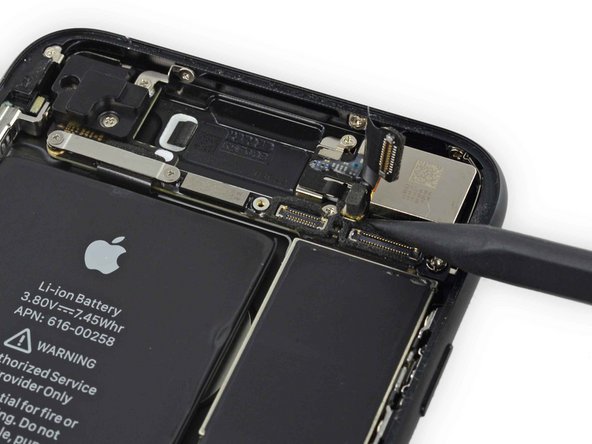

    • از انتهای نوک تیز یک spudger برای کنجکاوی و قطع سوکتاتوبوس انتن، درست در سمت چپ ماژول دوربین عقب استفاده کنید.

مرحله 41

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 41، تصویر 1 از 1

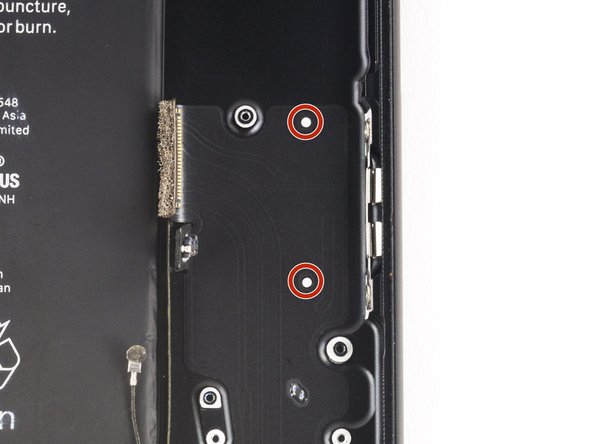

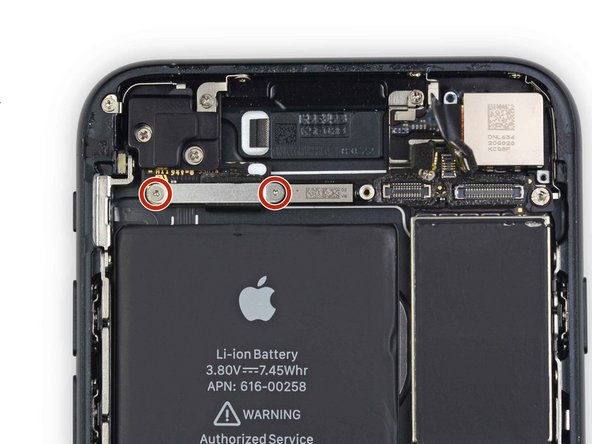

    • دو پیچ سه نقطه ای 1.2 میلی متری را که براکت کابل بالایی را تامین می کند، بردارید.

مرحله 42

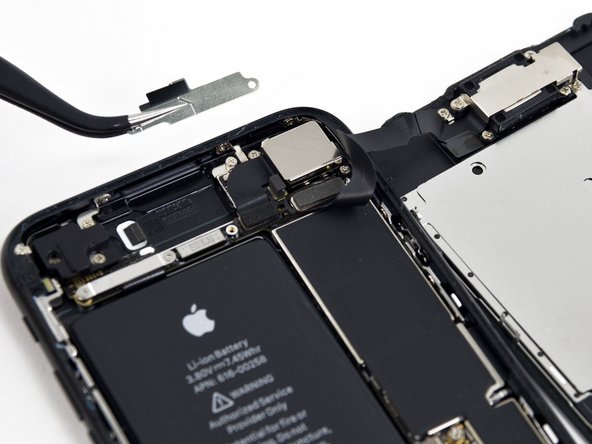

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 42، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 42، تصویر 2 از 2

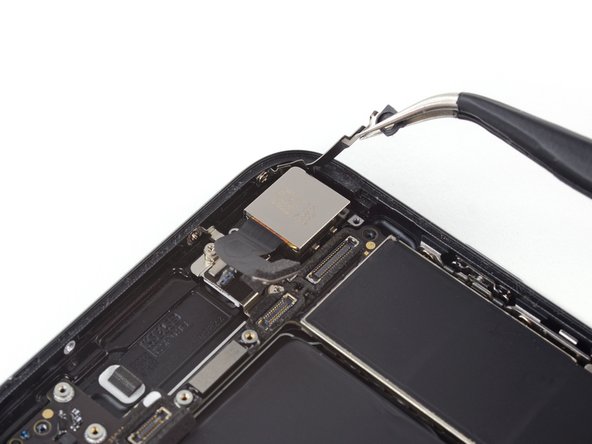

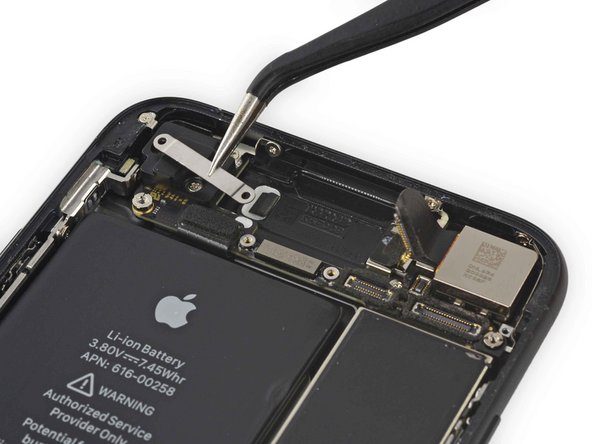

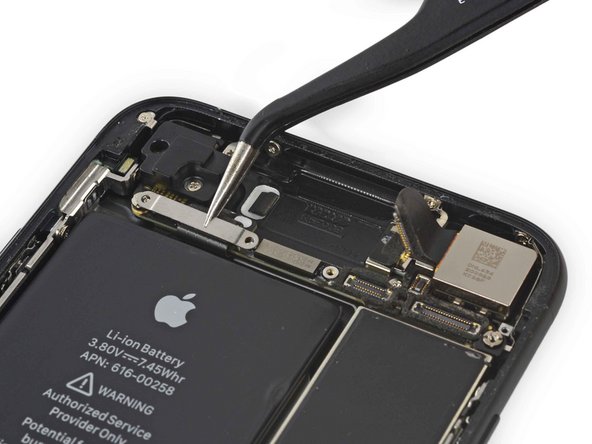

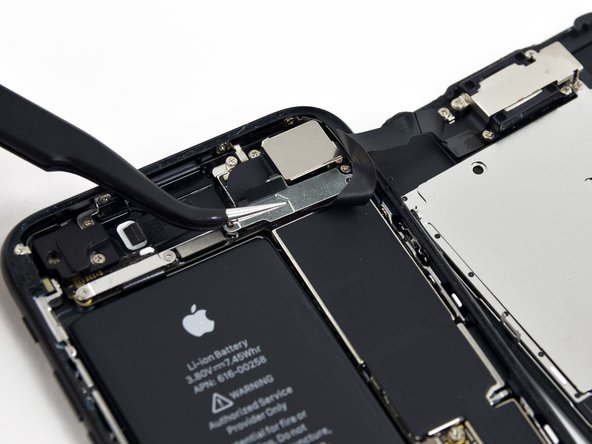

    • براکت کابل بالا را بردارید.

مرحله 43

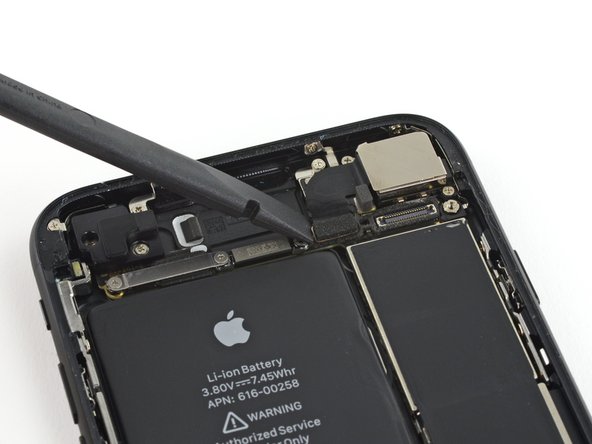

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 43، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 43، تصویر 2 از 2

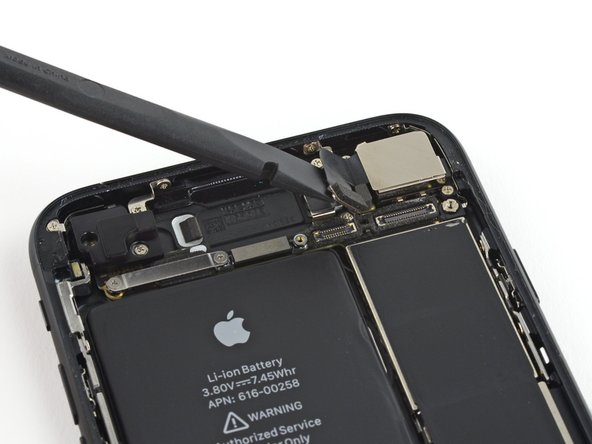

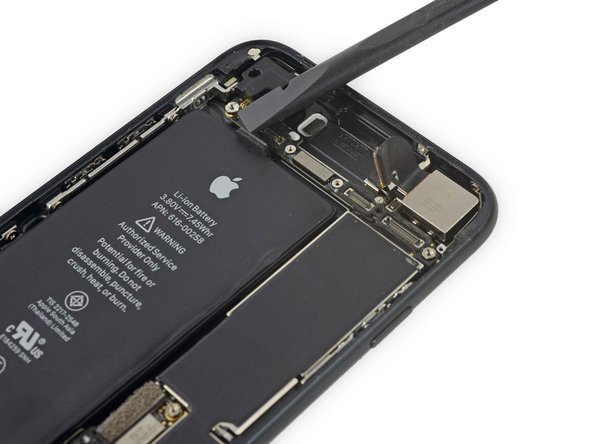

    • از انتهای صاف یک spudger برای قطع سوکتکابل فوقانی استفاده کنید.

مرحله 44

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 44، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 44، تصویر 2 از 2

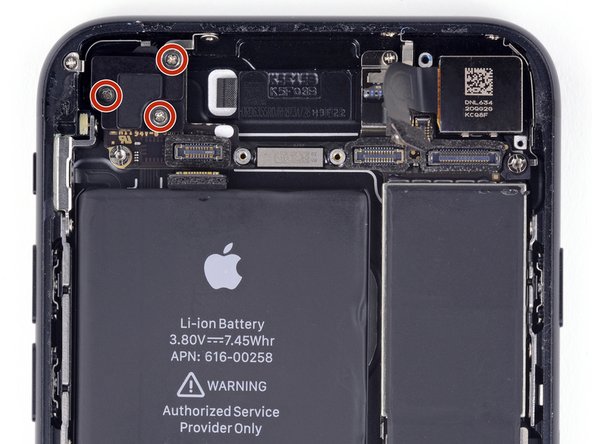

    • چهار پیچ فیلیپس را که انتن Wi-Fi را تامین می کند، حذف کنید:
    • سه پیچ 1.2 میلیمتری
    • یک پیچ 1.7 میلیمتری

مرحله 45

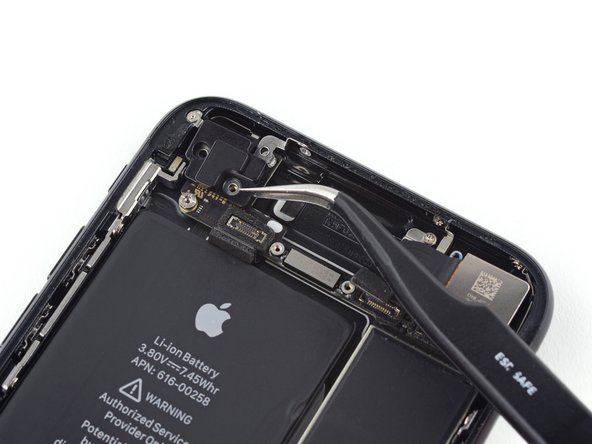

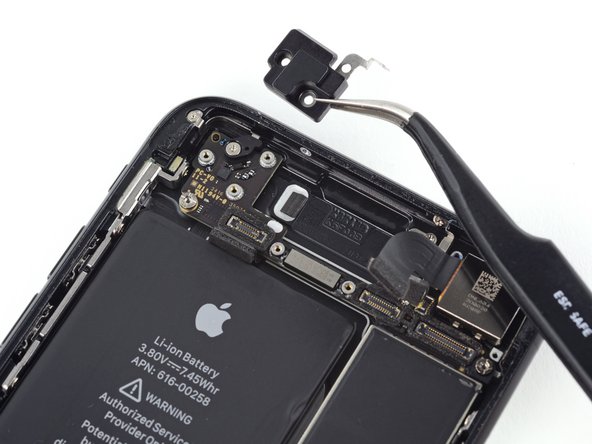

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 45، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 45، تصویر 2 از 2

    • حذف انتن بالا سمت چپ.

مرحله 46

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 46، تصویر 1 از 1

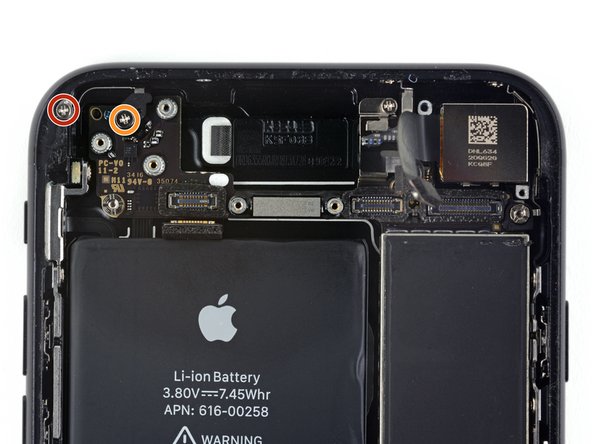

    • پیچ های فیلیپس زیر را بردارید:
    • یک پیچ 1.3 میلیمتری
    • یک پیچ 2.2 میلیمتری

گام 47

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 47، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 47، تصویر 2 از 2

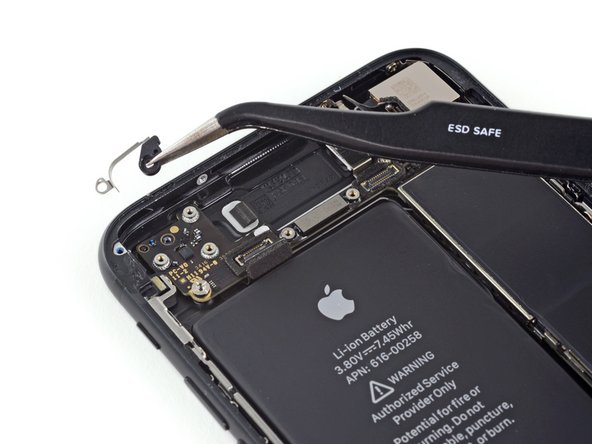

    • براکت را باز کنید.

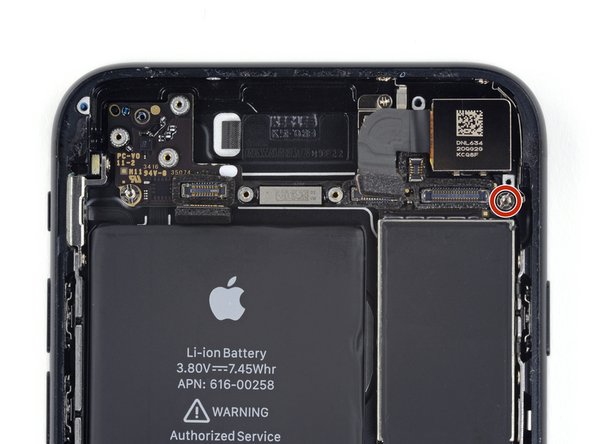

مرحله 48

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 48، تصویر 1 از 1

    • پیچ 2.2 میلی متری را از براکت پایه بردارید.
    • پیچ های بن بست بهتر است با استفاده از پیچ گوشتی یا کمی بن بست برداشته شوند .
    • در یک نیشگون گرفتن، یک پیچ گوشتی کوچک مسطح این کار را انجام می دهد – اما از احتیاط بیشتری استفاده کنید تا اطمینان حاصل شود که لغزش نمی کند و به اجزای اطراف اسیب نمی برساند.

مرحله 49

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 49، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 49، تصویر 2 از 2

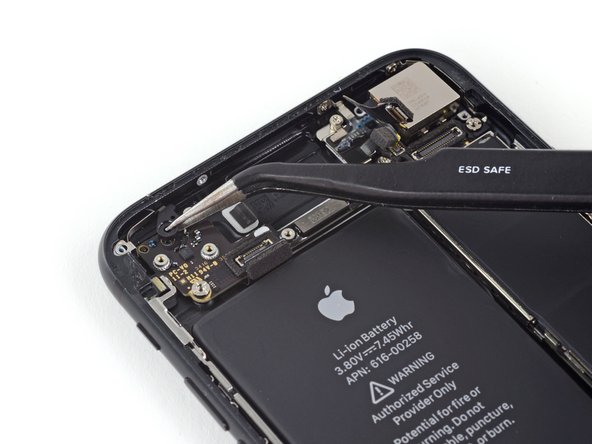

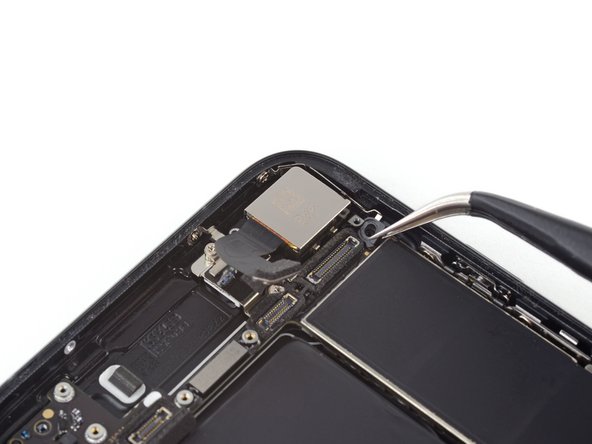

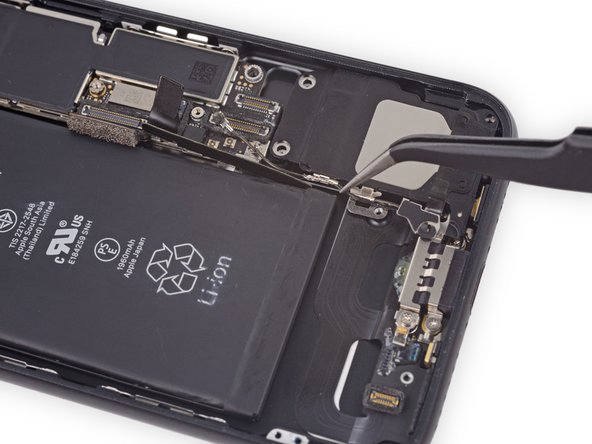

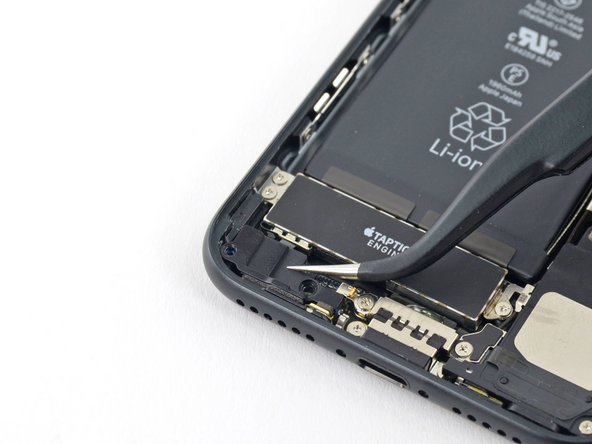

    • از موچین استفاده کنید تا به ارامی براکت پایه هیئت مدیره منطقی را از سر راه خم کنید.

مرحله 50 شارژ مونتاژ سوکت

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی، رعد و برق مونتاژ اتصال: مرحله 50، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی، رعد و برق مونتاژ اتصال: مرحله 50، تصویر 2 از 2

    • از نقطه spudger برای قطع سوکتکابل پایین استفاده کنید.

مرحله 51

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 51، تصویر 1 از 1

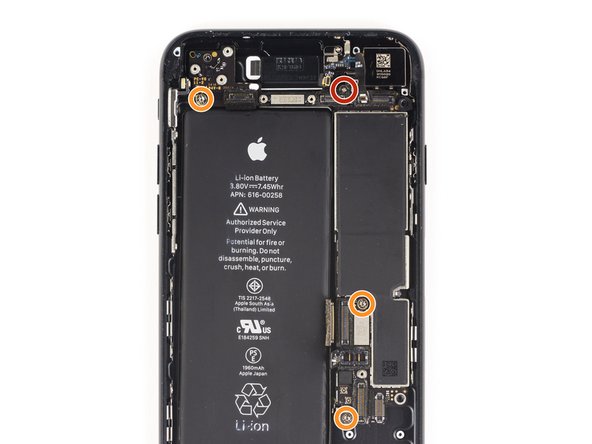

    • پیچ های زیر را حذف کنید:
    • یک پیچ فیلیپس 1.4 میلی متری
    • سه پیچ 2.2 میلی متری
    • پیچ های بن بست بهتر است با استفاده از یک [محصول مرتبط گم شده یا غیرفعال: IF145-343-1] و دسته راننده حذف شوند.
    • در یک نیشگون گرفتن، یک پیچ گوشتی کوچک مسطح این کار را انجام می دهد – اما از احتیاط بیشتری استفاده کنید تا اطمینان حاصل شود که لغزش نمی کند و به اجزای اطراف اسیب نمی برساند.

مرحله 52

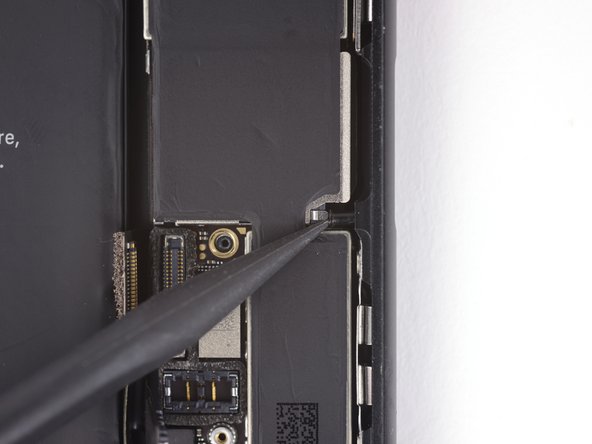

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 52، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 52، تصویر 2 از 2

    • از نقطه spudger استفاده کنید تا پیستون خروجی سیم کارت را از راه هیئت مدیره منطقی خارج کنید.

مرحله 53

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 53، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 53، تصویر 2 از 2

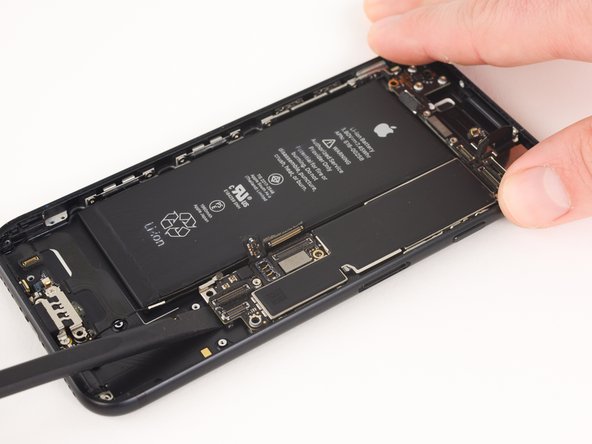

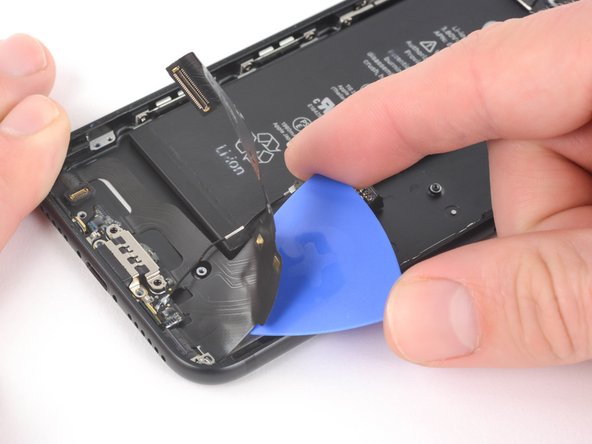

    • از انتهای مسطح یک spudger استفاده کنید تا به ارامی انتهای سوکتباتری هیئت مدیره منطق را بلند کنید.
    • اطمینان حاصل کنید که در برابر هیچ کابلی قرار نمی دهید. اگر احساس مقاومت می کنید، بررسی کنید که تمام کابل ها، اتصالات و اجزای ان از هیئت مدیره پاک هستند.

مرحله 54

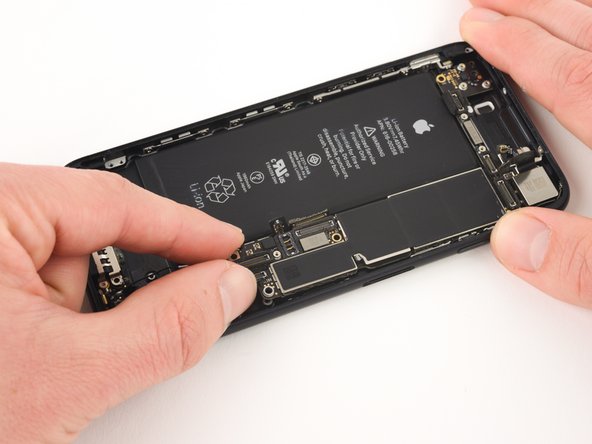

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 54، تصویر 1 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 54، تصویر 2 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 54، تصویر 3 از 3

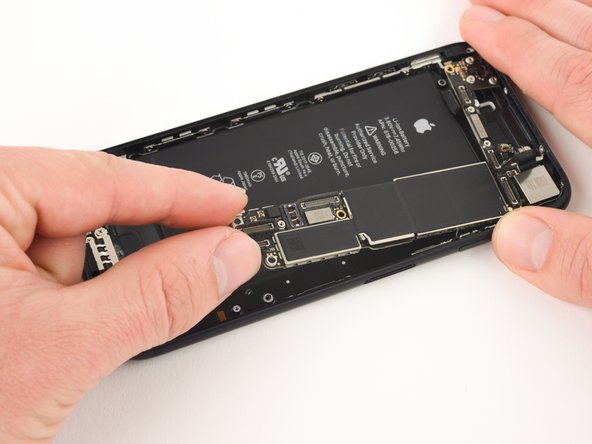

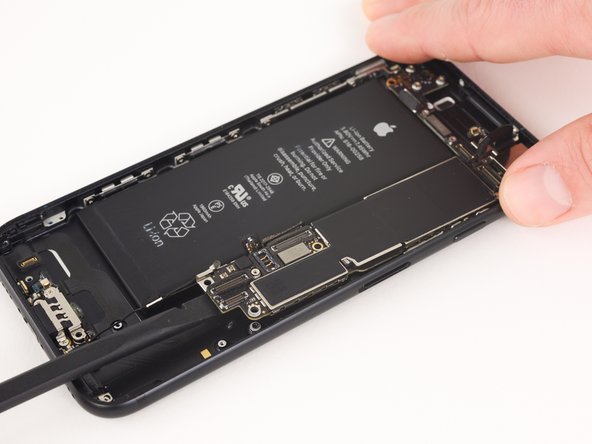

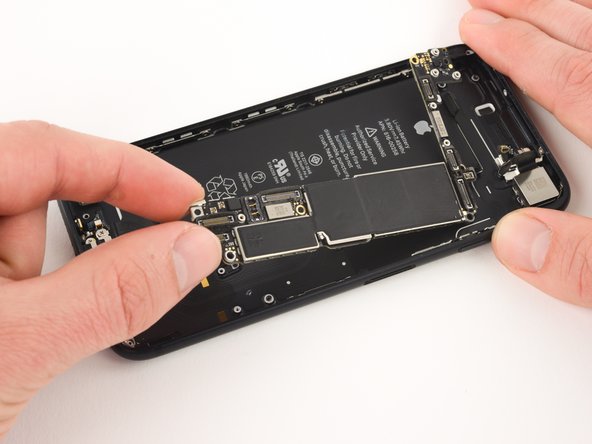

    • سوکتباتری انتهای هیئت مدیره منطقی را بلند کنید و ان را از حالت عقب بکشید.
    • مراقب باشید که تخته منطق را در هیچ کابلی گیر نکنید.

مرحله 55

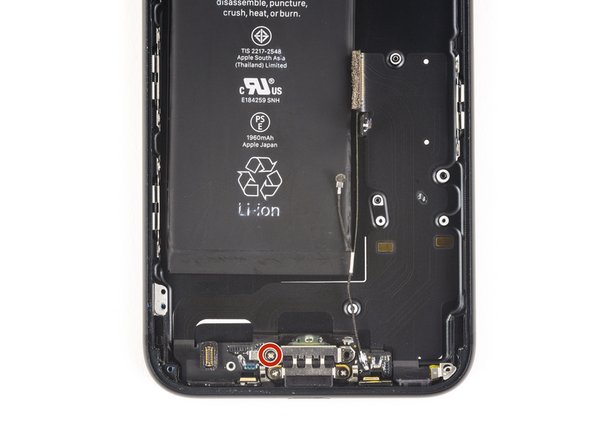

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 55، تصویر 1 از 1

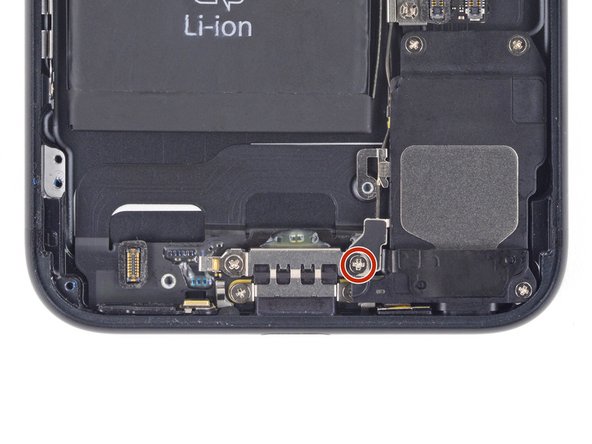

    • پیچ فیلیپس 2.9 میلی متری را از کانکتور شارژ خارج کنید.

مرحله 56

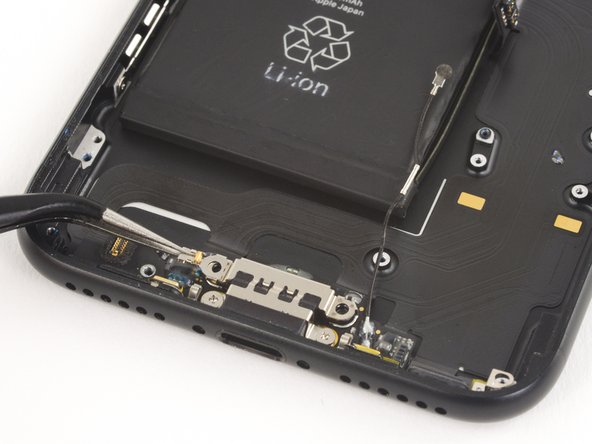

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 56، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 56، تصویر 2 از 2

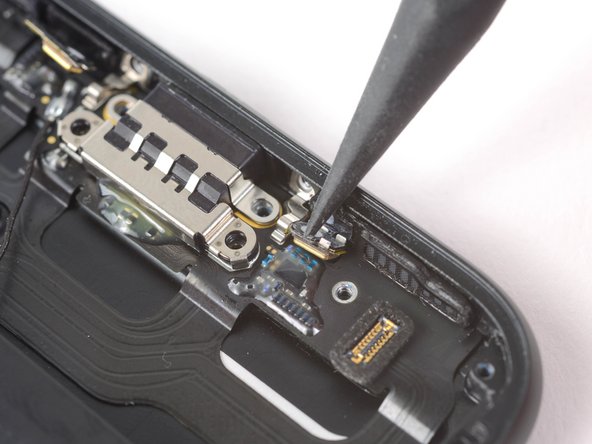

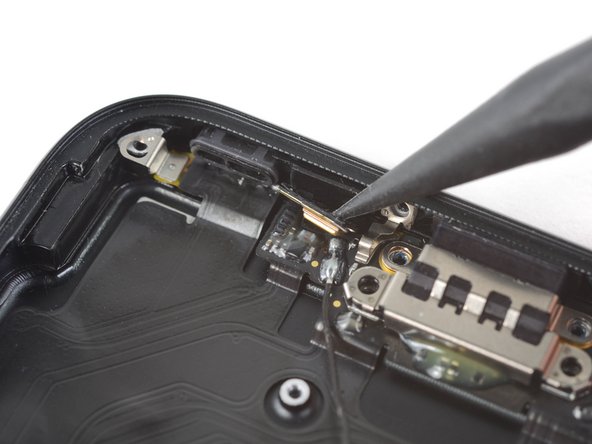

    • تماس بهار را از سوکتشارژ حذف کنید.

مرحله 57

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 57، تصویر 1 از 1

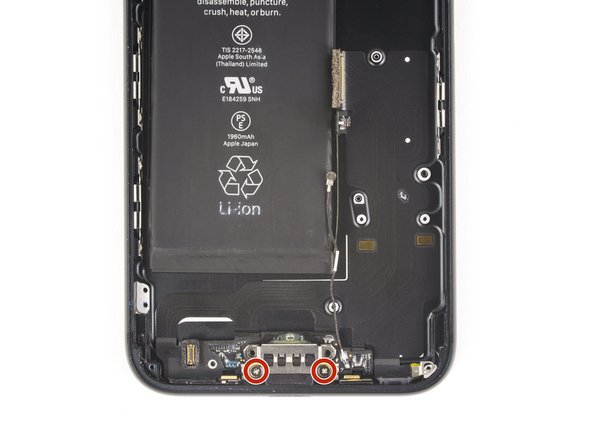

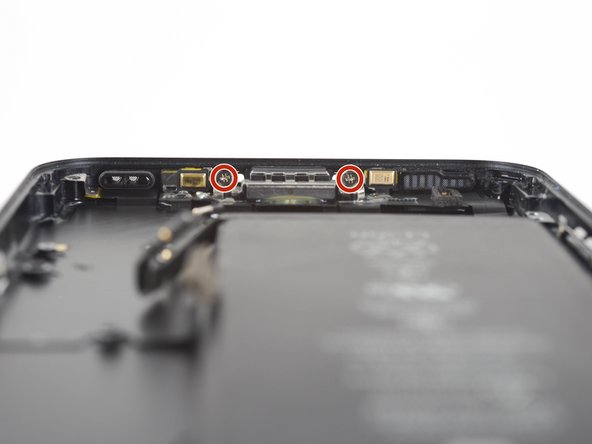

    • دو پیچ فیلیپس 1.6 میلی متری را که کابل سوکتدهنده شارژ را در محل قرار می دهد، حذف کنید.

مرحله 58

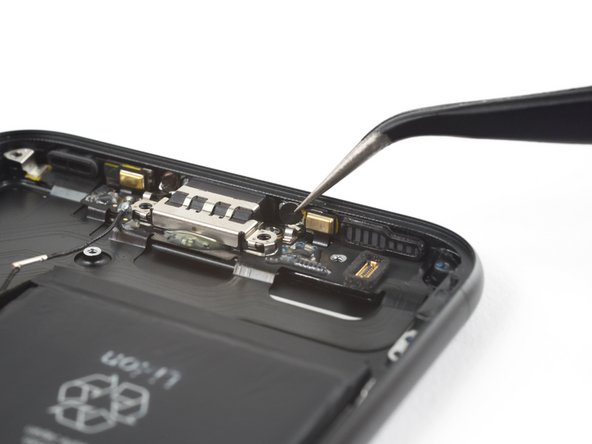

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 58، تصویر 1 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 58، تصویر 2 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 58، تصویر 3 از 3

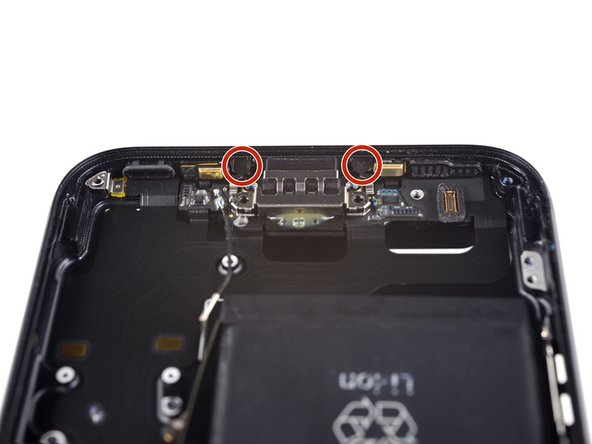

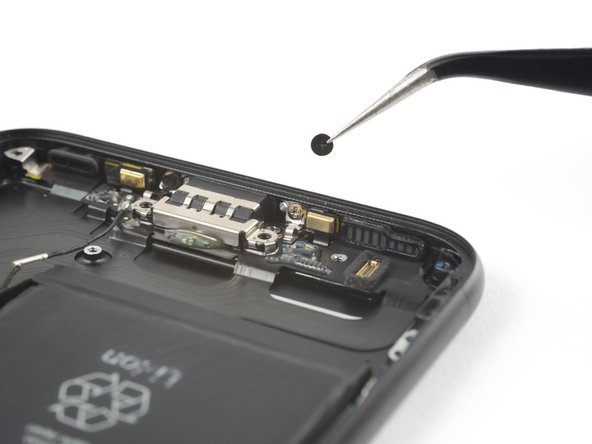

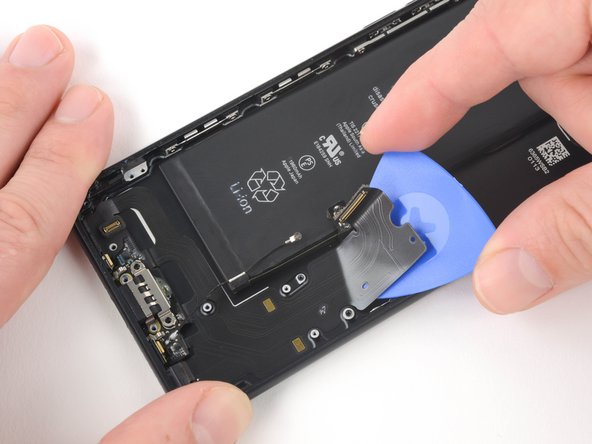

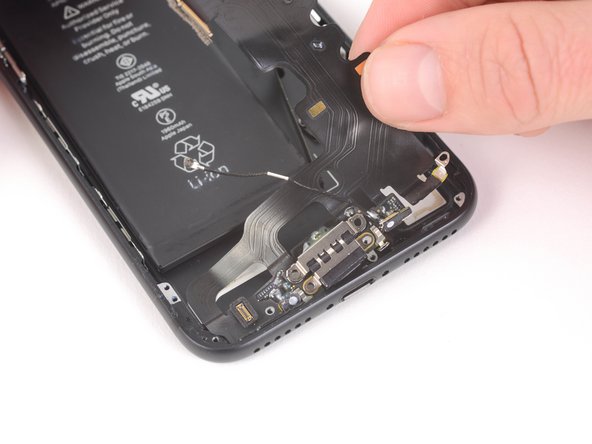

    • دو برچسب را که پیچ ها را پوشش می دهند حذف کنید که سوکتشارژ را به پایین مورد عقب متصل می کند.

مرحله 59

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 59، تصویر 1 از 1

    • دو پیچ فیلیپس 1.3 میلی متری را از جعبه عقب خارج کنید.

مرحله 60

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 60، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 60، تصویر 2 از 2

    • از انتهای نوک تیز یک اسپوجر برای جدا کردن دو میکروفون از پایین کیف عقب استفاده کنید.

مرحله 61

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 61، تصویر 1 از 1

    • گرم کردن لبه پایین ایفون به نرم شدن کابل سوکتشارژ چسب کمک می کند و حذف ان را اسان تر می کند.
    • از سشوار استفاده کنید یا iOpener خود را دوباره گرم کنید تا لبه پایین تلفن را گرم کنید.
    • حدود یک دقیقه صبر کنید تا چسب قبل از رفتن به مرحله بعدی گرم شود.

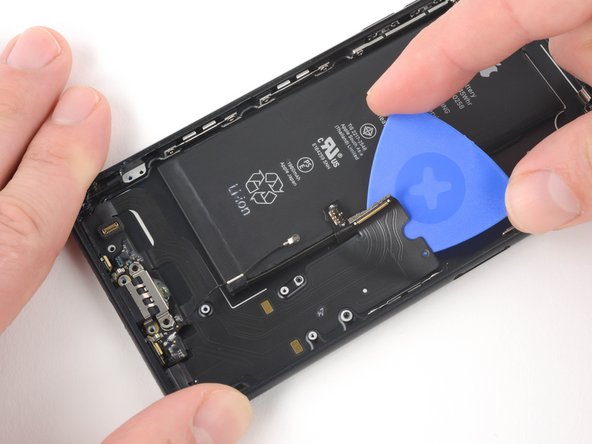

مرحله 62

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 62، تصویر 1 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 62، تصویر 2 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 62، تصویر 3 از 3

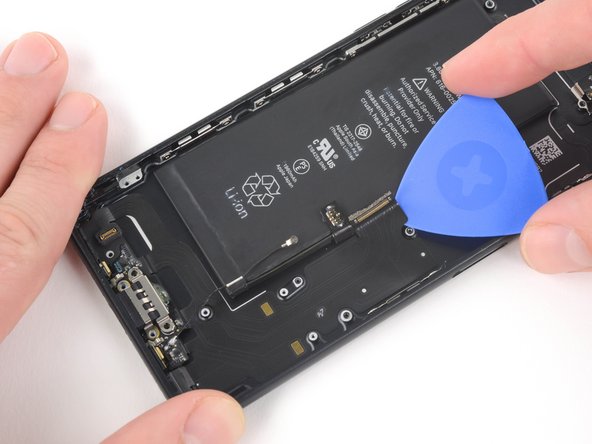

    • با شروع از وسط گوشی، یک انتخاب باز را در زیر سوکتشارژ قرار دهید تا ان را از حالت عقب جدا کنید.

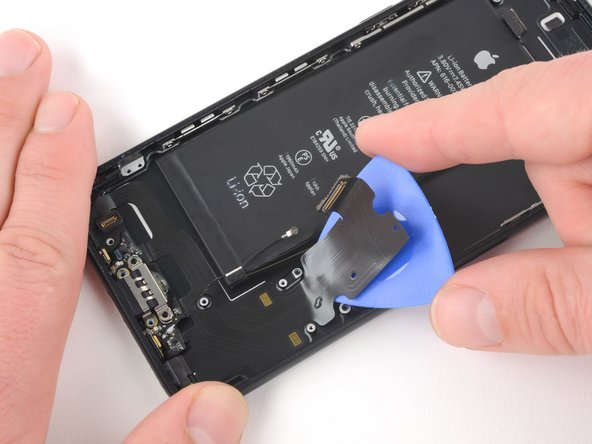

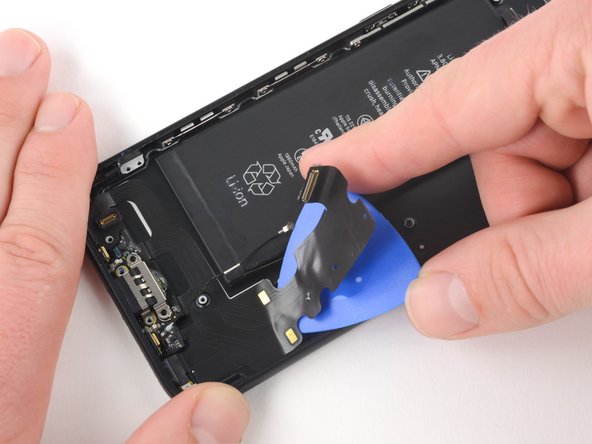

مرحله 63

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 63، تصویر 1 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 63، تصویر 2 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 63، تصویر 3 از 3

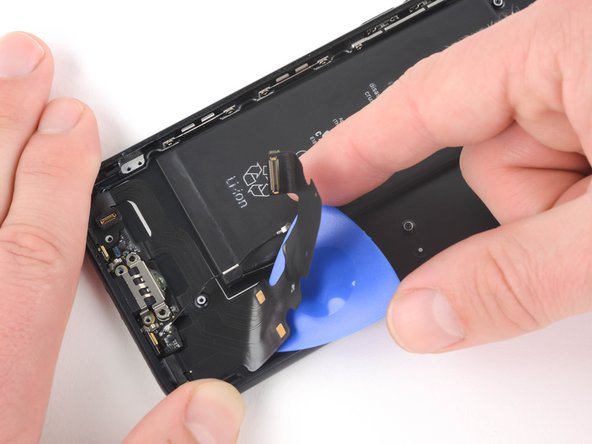

    • ادامه به اسلاید انتخاب به سمت سوکتشارژ برای جدا کردن مونتاژ از مورد عقب.

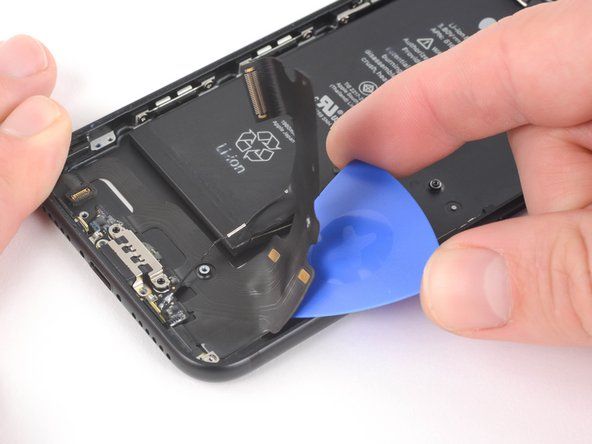

مرحله 64

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 64، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 64، تصویر 2 از 2

    • ادامه به اسلاید انتخاب زیر مونتاژ سوکتشارژ.
    • توقف کشویی انتخاب یک بار ان را از باتری عبور می کند.

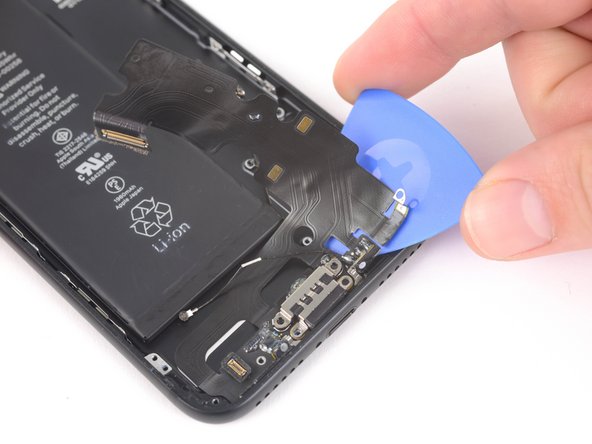

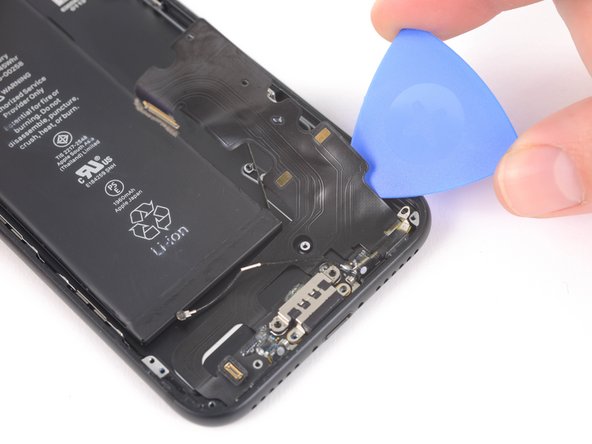

مرحله 65

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 65، تصویر 1 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 65، تصویر 2 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 65، تصویر 3 از 3

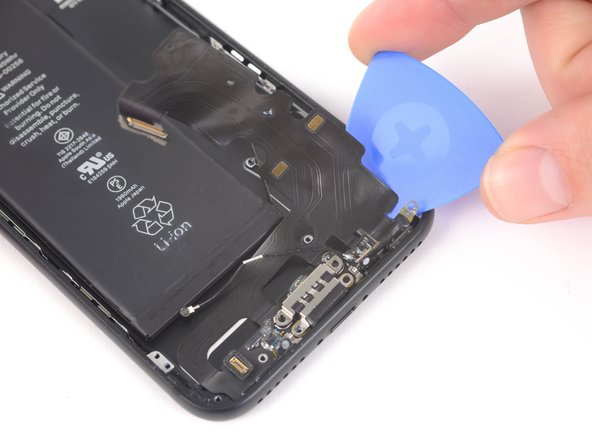

    • از گوشه تلفن شروع کنید، انتخاب زیر مونتاژ را به سمت سوکتشارژ بکشید.
    • توقف کشویی انتخاب زمانی که ان را به سوکتشارژ می رسد.

مرحله 66

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 66، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 66، تصویر 2 از 2

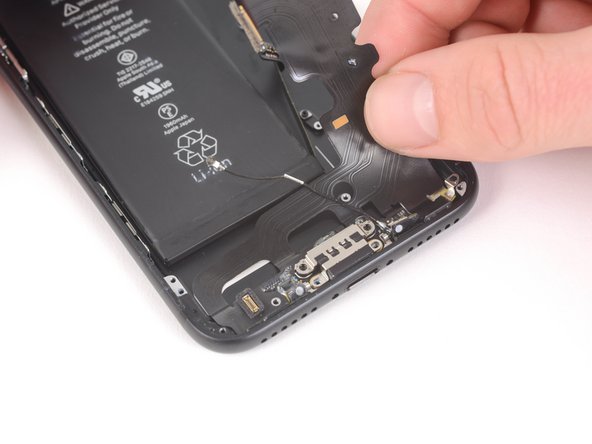

    • به ارامی سوکتشارژ را از سوراخ خود در مورد عقب بکشید.

مرحله 67

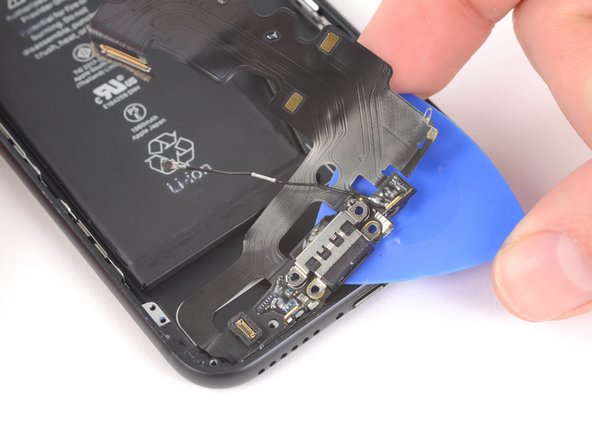

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 67، تصویر 1 از 2ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 67، تصویر 2 از 2

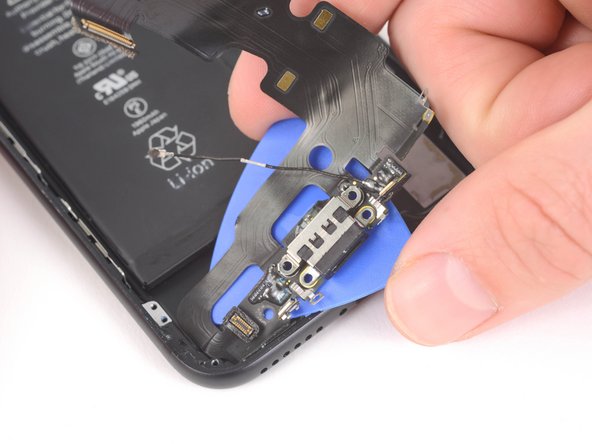

    • یک انتخاب را در زیر سوکتشارژ قرار دهید تا مونتاژ سوکتشارژ را از حالت عقب جدا کنید.
    • همچنان به اسلاید انتخاب کنید تا زمانی که مونتاژ سوکتشارژ دیگر به مورد عقب پایبند نیست.

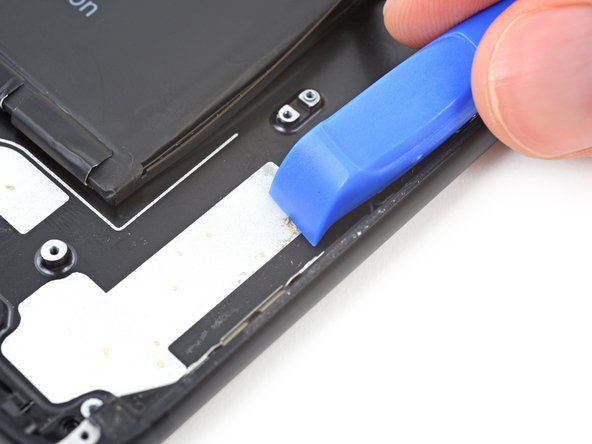

مرحله 68

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 68، تصویر 1 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 68، تصویر 2 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 68، تصویر 3 از 3

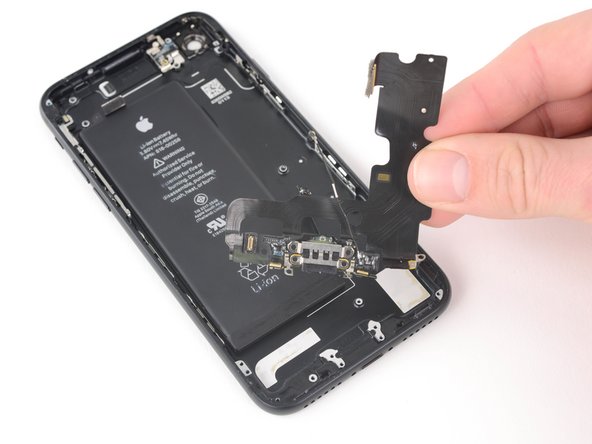

    • حذف مونتاژ سوکتشارژ.
    • قبل از نصب و یا جایگزینی مونتاژ سوکتشارژ:
    • از یک ابزار پلاستیکی برای پاک کردن هر بیت باقی مانده چسب از جعبه عقب استفاده کنید.
    • اطمینان حاصل کنید که مونتاژ سوکتشارژ به درستی قرار گرفته است به طوری که دو نقطه سفید در مورد عقب ایفون را از طریق دو برش دایره ای در کابل فلکس شارژ نشان می دهد. اگر این کار را نکنند، کابل فلکس ناهمگن باقی خواهد ماند و شما قادر نخواهید بود ان را به سوکت خود در هیئت مدیره منطقی متصل کنید.

مرحله 69

ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 69، تصویر 1 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 69، تصویر 2 از 3ایفون 7 رعد و برق اتصال مونتاژ جایگزینی: مرحله 69، تصویر 3 از 3

    • یک واشر لاستیکی در پایین سوکتشارژ از ایفون شما در برابر نفوذ مایع و گرد و غبار محافظت می کند. اگر شما در حال نصب یک مونتاژ سوکتشارژ جدید، شما ممکن است نیاز به دقت حذف و انتقال واشر به بخش جدید.
    • پچ چسب کوچک در پایین هر میکروفون همچنین از ایفون شما در برابر نفوذ مایع و گرد و غبار محافظت می کند. برای بهترین نتایج، قبل از نصب مونتاژ سوکتLightning خود، دو تکه چسب را جایگزین کنید.

نتیجه

بخش r eplacement جدید خود را بابخش اصلی مقایسه کنید – ممکن است قبل از نصب نیاز به انتقال اجزای باقی مانده یا حذف پشتیبان چسب از بخش جدید داشته باشید.

برای جمع اوری مجدد دستگاه خود، مراحل بالا را به ترتیب معکوس دنبال کنید.

زباله های الکترونیکی خود را به یک بازیافت کننده گواهی R2 یا e-Stewards ببرید.

تعمیر طبق برنامه پیش نرفت؟ انجمن پاسخ های ما را برای کمک به عیب یابی بررسی کنید.

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
