iphone 7 plus

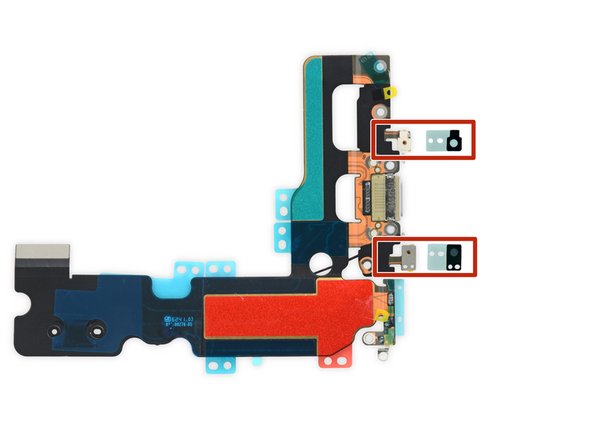

iPhone 7 Plus Lightning Connector Assembly Replacement

  • ارسال شده توسط author-avatar
تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس
07 خرداد

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس

معرفی

به مرحله 1 بروید

از این راهنما برای تعویض مجموعه کانکتور لایتنینگ در آیفون 7 پلاس خود استفاده کنید، که می تواند بسیاری از مشکلات شارژ و اتصال را حل کند.

مرحله 1 پیچ های پنتالوب

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، پیچ های پنتالوب: مرحله 1، تصویر 1 از 1

    • قبل از شروع، باتری آیفون خود را زیر 25 درصد خالی کنید. باتری لیتیوم یون شارژ شده در صورت سوراخ شدن تصادفی می تواند آتش بگیرد و/یا منفجر شود.
    • قبل از شروع جداسازی، آیفون خود را خاموش کنید.

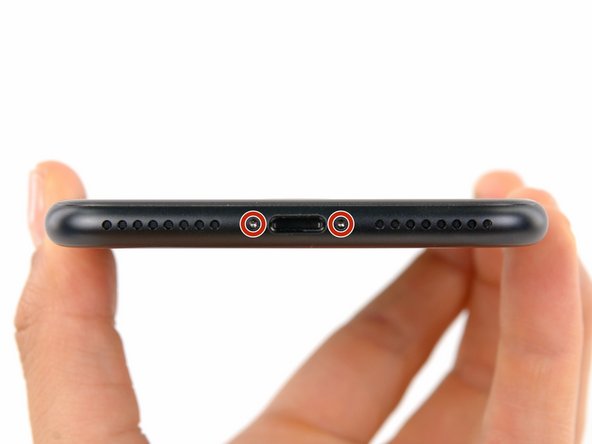

    • دو پیچ پنتالوب 3.4 میلی متری لبه پایینی آیفون را باز کنید.
    • باز کردن نمایشگر آیفون، مهر و موم های ضد آب آن را به خطر می اندازد. قبل از اینکه این مرحله را پشت سر بگذارید، مهر و موم های جایگزین را آماده کنید ، یا اگر آیفون خود را بدون تعویض مهر و موم دوباره سرهم می کنید، مراقب باشید که در معرض مایع قرار نگیرید.

مرحله 2 انتخاب های آغازین خود را علامت گذاری کنید

جایگزینی مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، انتخاب های ابتدایی خود را علامت بزنید: مرحله 2، تصویر 1 از 3جایگزینی مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، انتخاب های ابتدایی خود را علامت بزنید: مرحله 2، تصویر 2 از 3جایگزینی مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، انتخاب های ابتدایی خود را علامت بزنید: مرحله 2، تصویر 3 از 3

    • اگر بیش از حد قرار داده شود، یک انتخاب باز می تواند به دستگاه شما آسیب برساند. این مرحله را دنبال کنید تا انتخاب خود را علامت بزنید و از آسیب جلوگیری کنید.

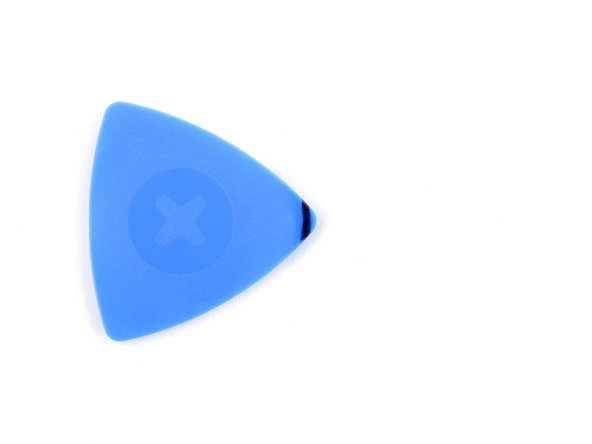

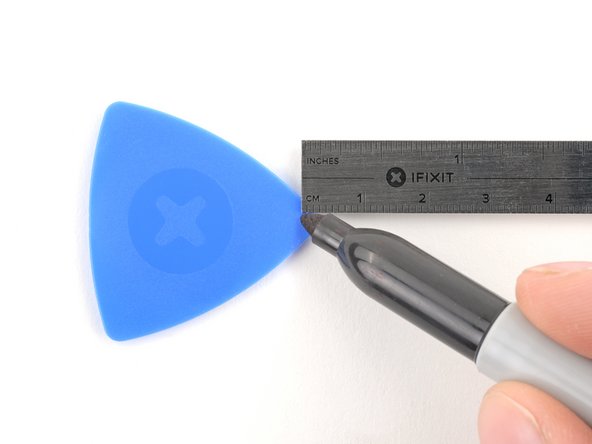

    • 3 میلی متر از نوک آن را اندازه بگیرید و با یک نشانگر دائمی سوراخ باز را علامت بزنید.
    • همچنین می توانید گوشه های دیگر پیک را با اندازه های مختلف علامت گذاری کنید.
    • از طرف دیگر، یک سکه را با نوار چسب در فاصله 3 میلی متری از نوک آن بچسبانید.

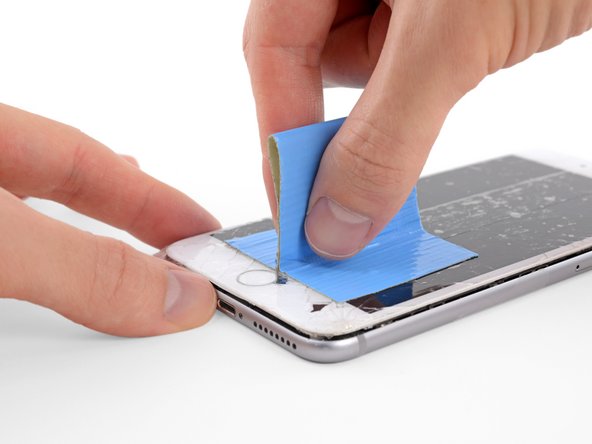

مرحله 3 روی هر شکافی نوار بچسبانید

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، چسباندن روی هر ترک: مرحله 3، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، چسباندن روی هر ترک: مرحله 3، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، چسباندن روی هر ترک: مرحله 3، تصویر 3 از 3

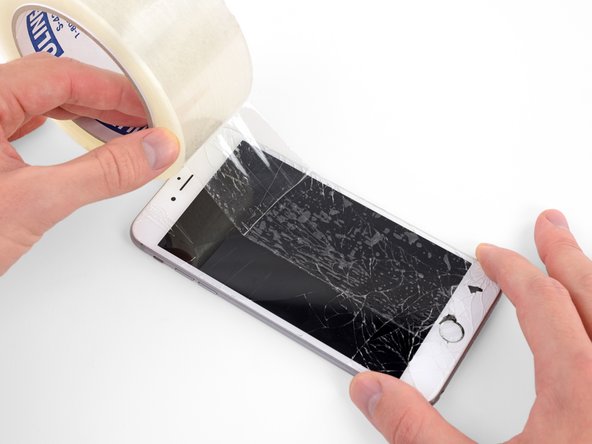

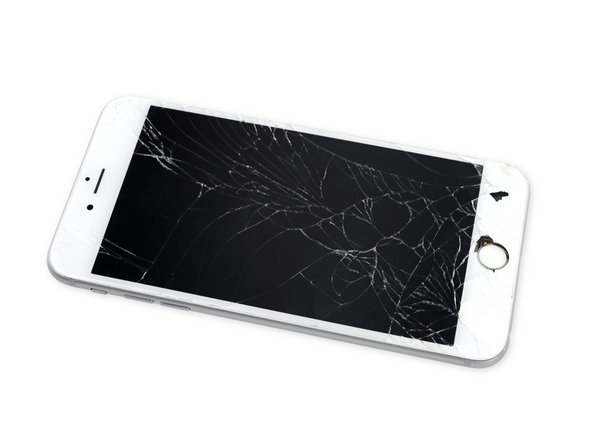

    • اگر صفحه نمایش آیفون شما ترک خورده است، از شکستگی بیشتر جلوگیری کنید و با چسباندن روی شیشه از آسیب بدنی در حین تعمیر جلوگیری کنید.
    • نوارهای چسب بسته بندی شفاف را روی صفحه آیفون قرار دهید تا تمام صورت پوشانده شود.
    • از عینک ایمنی استفاده کنید تا از چشمان خود در برابر هرگونه لرزش شیشه ای در طول تعمیر محافظت کنید.
    • اگر در مراحل بعدی نتوانستید ساکشن کاپ را بچسبانید، یک تکه چسب محکم (مانند نوار چسب) را در یک دسته تا کنید و به جای آن صفحه را با آن بلند کنید.
    • اگر همه چیز شکست خورد، می توانید ساکشن کاپ را روی صفحه نمایش بچسبانید.

مرحله 4 دستورالعمل ضد گیره

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، دستورالعمل های ضد گیره: مرحله 4، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، دستورالعمل های ضد گیره: مرحله 4، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، دستورالعمل های ضد گیره: مرحله 4، تصویر 3 از 3

    • سه مرحله بعدی Anti-Clamp را نشان می‌دهد، ابزاری که ما برای آسان‌تر کردن فرآیند باز کردن طراحی کرده‌ایم. اگر از Anti-Clamp استفاده نمی کنید، سه مرحله را برای یک روش جایگزین نادیده بگیرید.
    • برای دستورالعمل های کامل در مورد نحوه استفاده از ضد گیره، این راهنما را بررسی کنید .

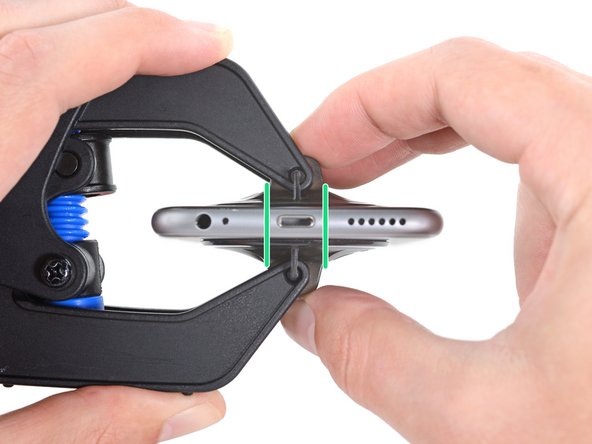

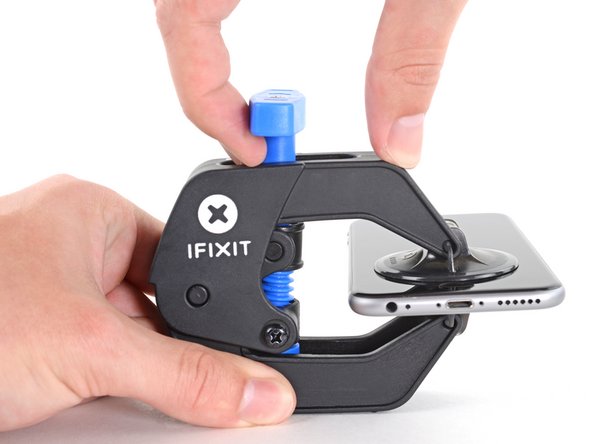

    • دستگیره آبی رنگ را به سمت عقب بکشید تا بازوهای Anti-Clamp باز شوند.
    • بازوها را روی لبه چپ یا راست آیفون خود بکشید.

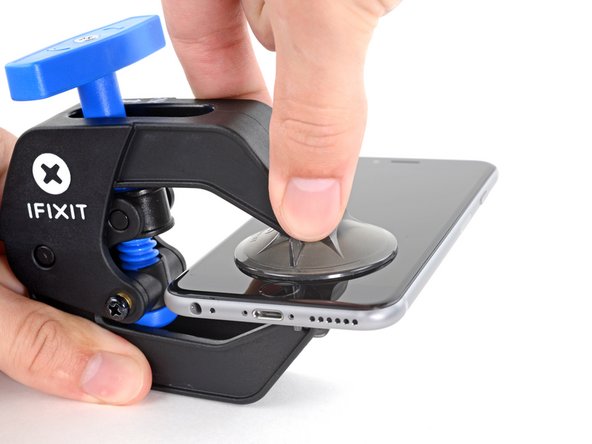

    • مکنده ها را نزدیک لبه پایینی آیفون درست بالای دکمه هوم قرار دهید – یکی در جلو و دیگری در پشت.
    • فنجان ها را به هم فشار دهید تا محل مورد مکش شود.
    • اگر متوجه شدید که سطح آیفون شما خیلی لغزنده است که Anti-Clamp نمی تواند روی آن بماند، می توانید از نوار چسب برای ایجاد یک سطح محکم تر استفاده کنید.

مرحله 5

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 5، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 5، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 5، تصویر 3 از 3

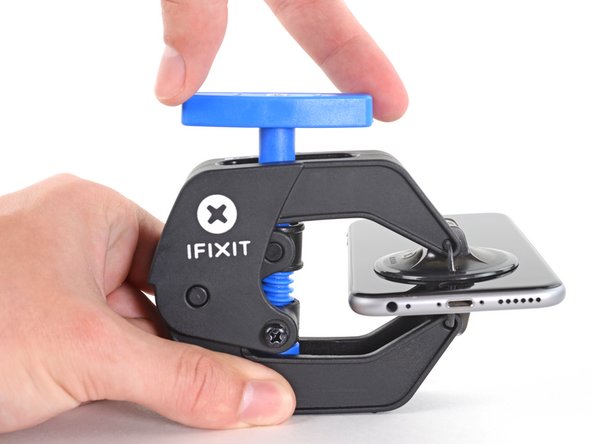

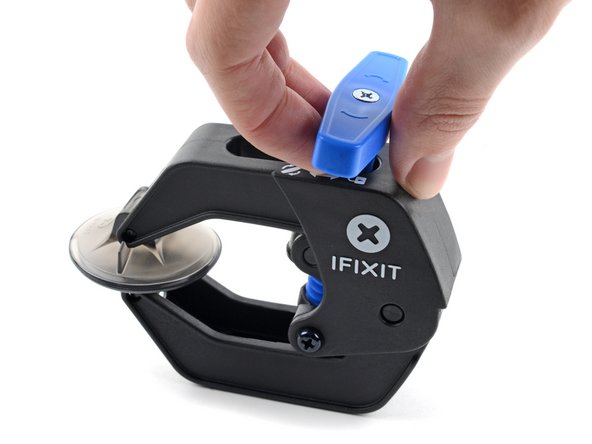

    • دسته آبی را به سمت جلو بکشید تا بازوها قفل شوند.
    • دسته را در جهت عقربه های ساعت 360 درجه یا تا زمانی که فنجان ها شروع به کشیده شدن کنند بچرخانید.
    • اطمینان حاصل کنید که مکنده ها در یک راستا با یکدیگر قرار دارند. اگر شروع به لیز خوردن از تراز کردند، ساکشن کاپ ها را کمی شل کنید و بازوها را دوباره مرتب کنید.

مرحله 6

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 6، تصویر 1 از 2تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 6، تصویر 2 از 2

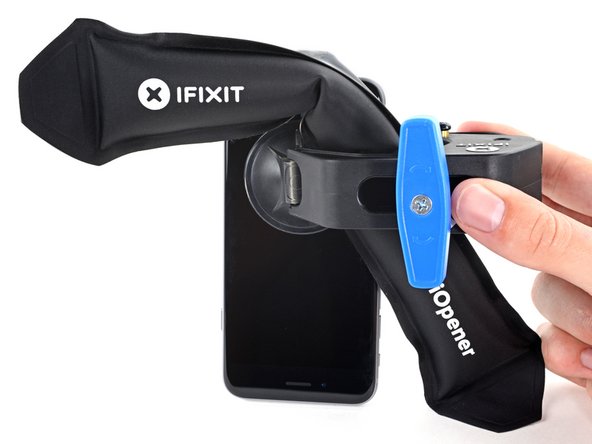

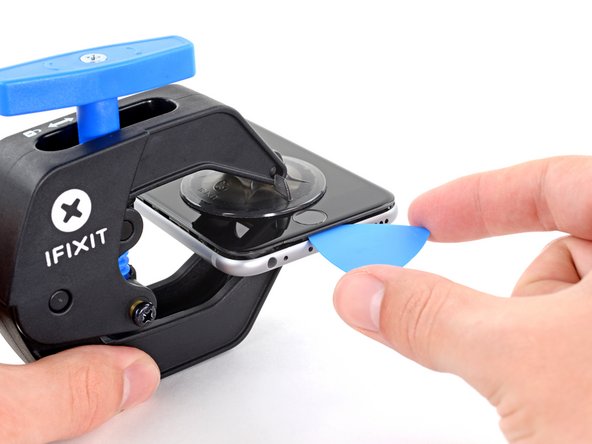

    • یک iOpener را گرم کنید و آن را از بازوهای Anti-Clamp عبور دهید.
    • همچنین می‌توانید از سشوار ، تفنگ حرارتی یا صفحه داغ استفاده کنید – اما گرمای شدید می‌تواند به نمایشگر و/یا باتری داخلی آسیب برساند، بنابراین با احتیاط ادامه دهید.
    • iOpener را تا کنید تا در لبه پایینی آیفون قرار گیرد.
    • یک دقیقه صبر کنید تا چسب فرصتی برای رها شدن و ایجاد شکاف باز شود.
    • یک پیک بازشو در شکاف قرار دهید.
    • اگر ضد گیره شکاف کافی ایجاد نمی کند، حرارت بیشتری را به ناحیه اعمال کنید و دسته را یک چهارم دور بچرخانید.
    • بیش از یک ربع دور در یک زمان نچرخید و بین پیچ ها یک دقیقه صبر کنید. بگذارید Anti-Camp و زمان کار را برای شما انجام دهند.
    • از سه مرحله بعدی بگذرید.

مرحله 7 صفحه نمایش را گرم کنید

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، صفحه نمایش را گرم کنید: مرحله 7، تصویر 1 از 1

    • سه مرحله بعدی نحوه جدا کردن صفحه نمایش با استفاده از یک مکنده را نشان می دهد.
    • گرم کردن لبه پایینی آیفون به نرم شدن چسب محافظ صفحه نمایش کمک می کند و باز شدن آن را آسان تر می کند.
    • از سشوار استفاده کنید یا یک iOpener آماده کنید و آن را به مدت 90 ثانیه روی لبه پایینی گوشی قرار دهید تا چسب زیر آن نرم شود.

مرحله 8 صفحه نمایش را جدا کنید

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، نمایشگر را جدا کنید: مرحله 8، تصویر 1 از 2تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، نمایشگر را جدا کنید: مرحله 8، تصویر 2 از 2

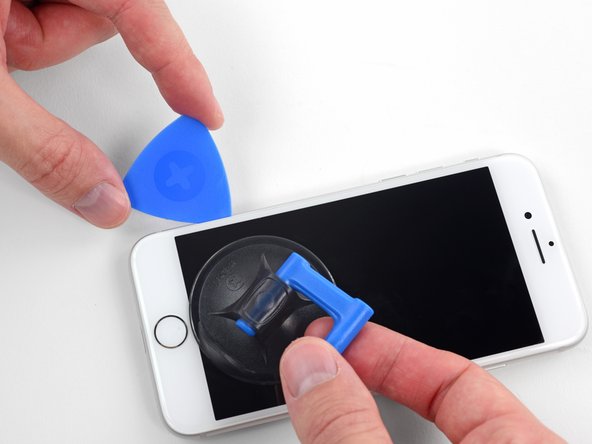

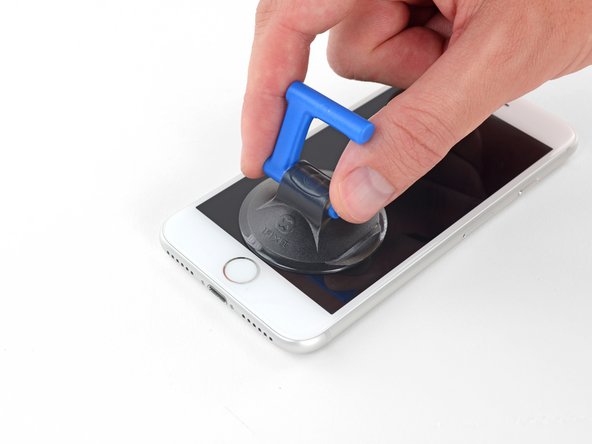

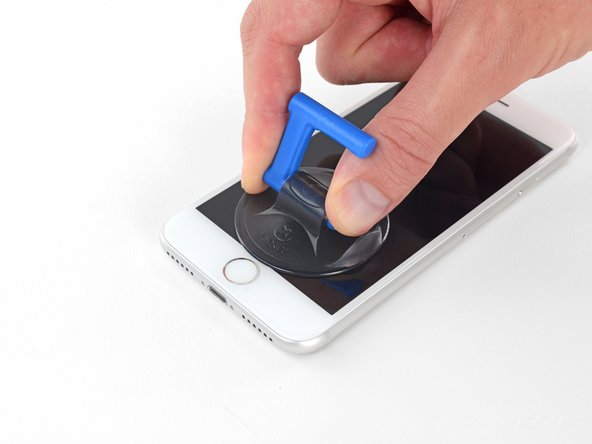

    • یک مکنده را روی نیمه پایینی پنل جلویی، درست بالای دکمه هوم قرار دهید.
    • اطمینان حاصل کنید که ساکشن کاپ با دکمه هوم همپوشانی نداشته باشد، زیرا از ایجاد آب بندی بین ساکشن کاپ و شیشه جلو جلوگیری می کند.

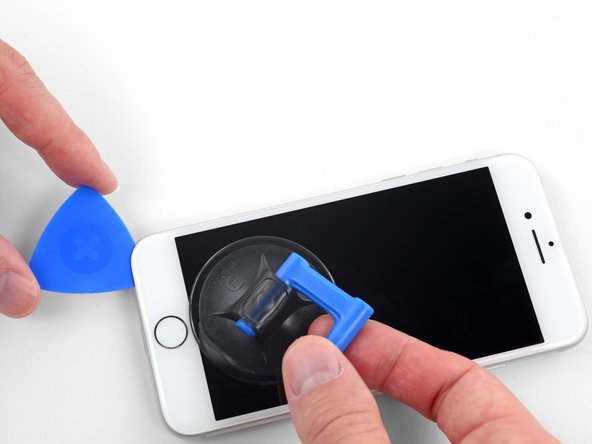

مرحله 9

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 9، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 9، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 9، تصویر 3 از 3

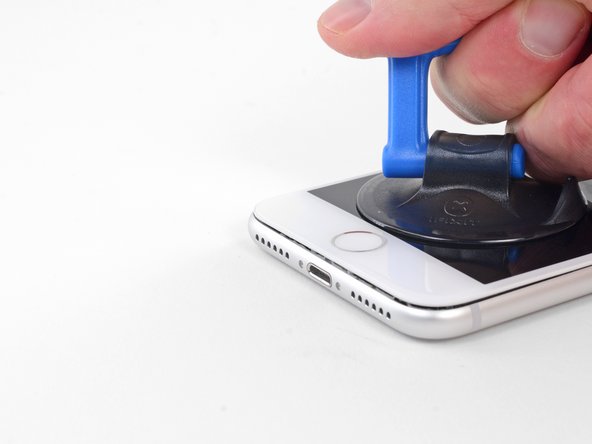

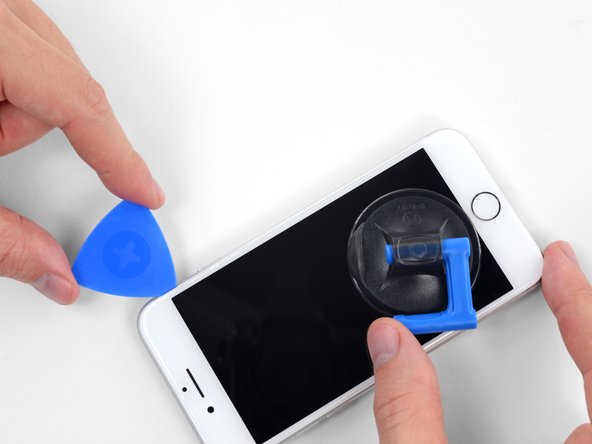

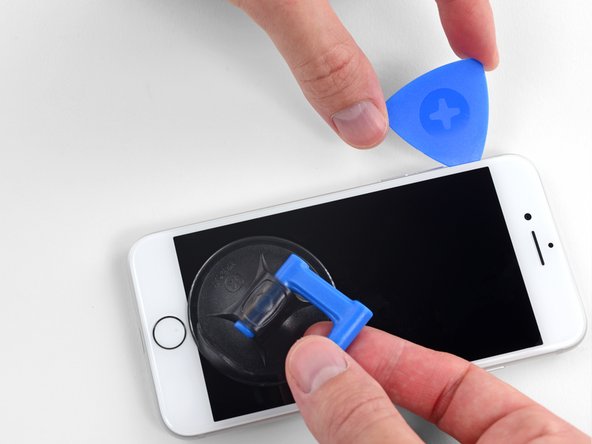

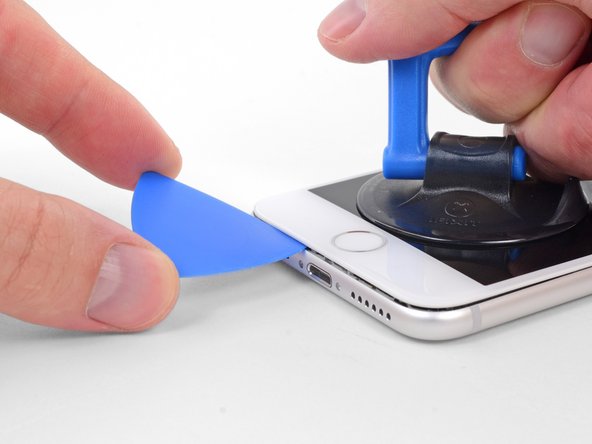

    • ساکشن کاپ را با فشار ثابت و محکم به سمت بالا بکشید تا فاصله کمی بین صفحه نمایش و قاب ایجاد شود.

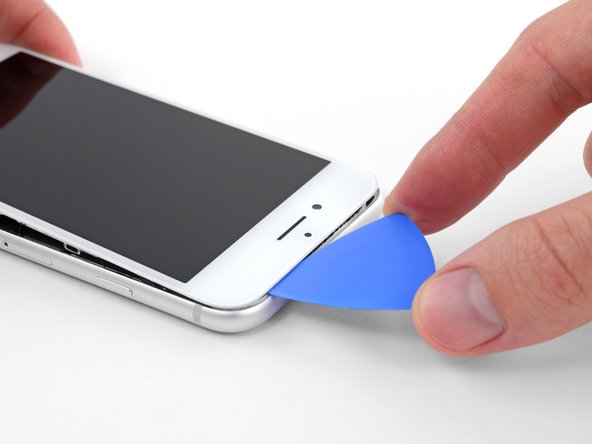

    • یک پیک بازشو در شکاف قرار دهید.
    • چسب ضد آب که صفحه را در جای خود نگه می دارد بسیار قوی است. ایجاد این شکاف اولیه به مقدار قابل توجهی نیرو نیاز دارد. اگر برای باز کردن شکاف مشکل دارید، حرارت بیشتری اعمال کنید و صفحه را به آرامی بالا و پایین تکان دهید تا چسب ضعیف شود تا جایی که شکاف کافی برای وارد کردن ابزار ایجاد کنید.

مرحله 10

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 10، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 10، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 10، تصویر 3 از 3

    • لبه سمت چپ گوشی را بلغزانید و از لبه پایین شروع می‌شود و به سمت دکمه‌های کنترل صدا و سوئیچ بی‌صدا حرکت می‌کند و چسب نگهدارنده نمایشگر را در جای خود می‌شکند.
    • نزدیک گوشه سمت چپ بالای نمایشگر توقف کنید.
    • سعی نکنید لبه بالایی نمایشگر را از قاب پشتی جدا کنید، زیرا توسط گیره های پلاستیکی که ممکن است بشکنند در جای خود نگه داشته شده است.

مرحله 11 اطلاعات صفحه

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، اطلاعات صفحه نمایش: مرحله 11، تصویر 1 از 1

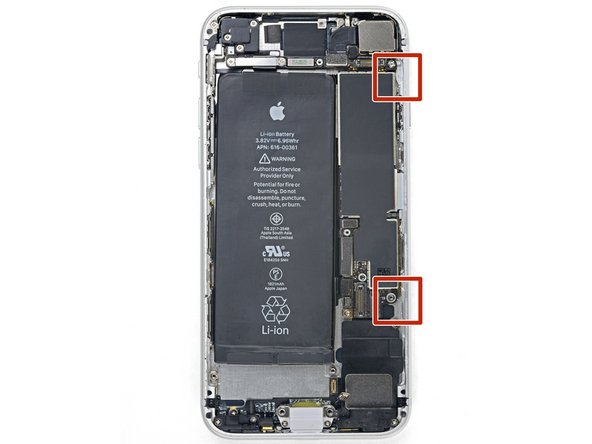

    • کابل های ظریفی در لبه سمت راست آیفون شما وجود دارد. انتخاب خود را در اینجا وارد نکنید ، زیرا ممکن است به کابل ها آسیب برسانید.

مرحله 12

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 12، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 12، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 12، تصویر 3 از 3

    • ابزار خود را دوباره در گوشه پایین سمت راست آیفون قرار دهید و آن را در گوشه و سمت راست گوشی بلغزانید تا چسب جدا شود.
    • پیک خود را بیشتر از 3 میلی متر وارد نکنید، زیرا ممکن است به کابل های نمایشگر آسیب برسانید.

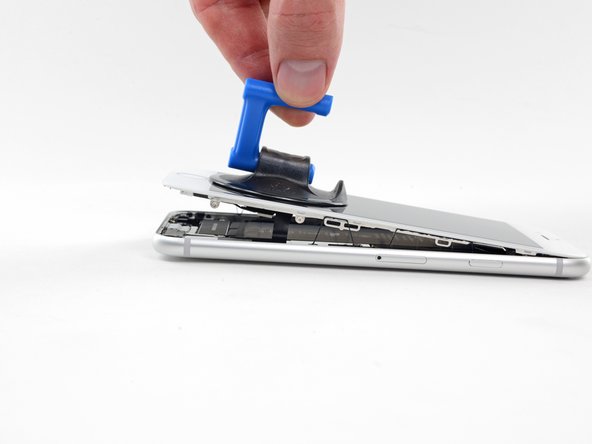

مرحله 13

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 13، تصویر 1 از 2تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 13، تصویر 2 از 2

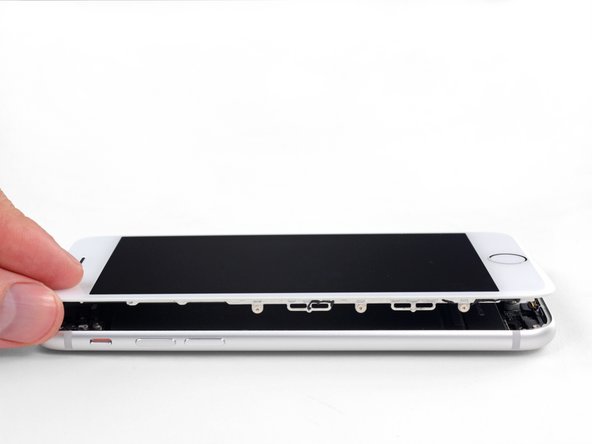

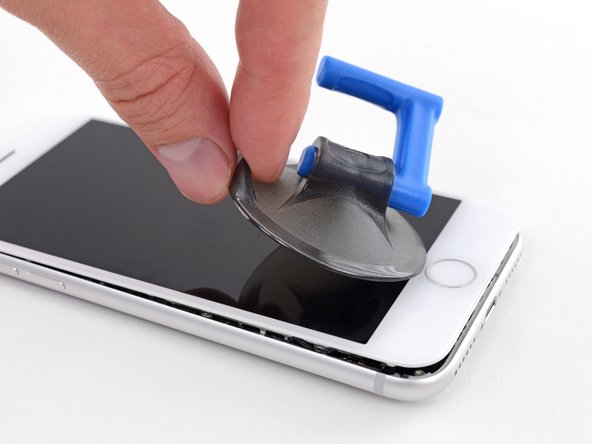

    • به آرامی ساکشن کاپ را به سمت بالا بکشید تا لبه پایینی نمایشگر بلند شود.
    • صفحه نمایش را بیش از 15 درجه بالا نیاورید ، در غیر این صورت ممکن است کابل های نواری که صفحه نمایش را به هم وصل می کنند، کشیده یا پاره شوند.
    • نوک کوچک ساکشن کاپ را بکشید تا از پنل جلویی جدا شود.

مرحله 14

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 14، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 14، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 14، تصویر 3 از 3

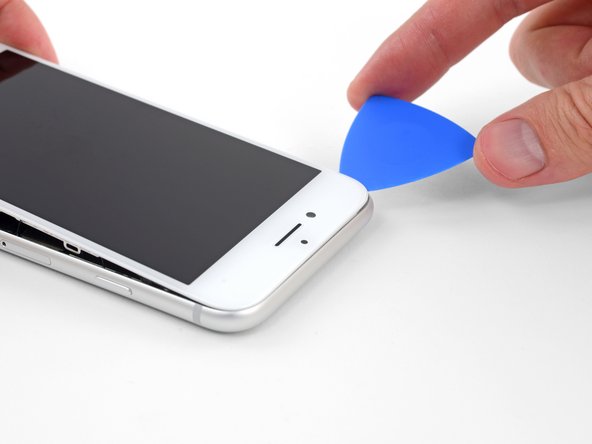

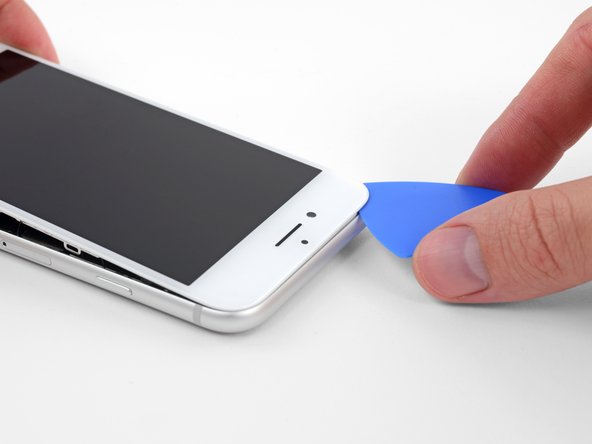

    • یک کلید بازشو در زیر نمایشگر در گوشه بالا سمت چپ و در امتداد لبه بالایی گوشی قرار دهید تا آخرین چسب آن باز شود.

مرحله 15

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 15، تصویر 1 از 2تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 15، تصویر 2 از 2

    • مجموعه نمایشگر را کمی به سمت پایین بلغزانید (دور از لبه بالایی گوشی) تا گیره های نگهدارنده آن را به قاب پشتی باز کنید.

مرحله 16

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 16، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 16، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 16، تصویر 3 از 3

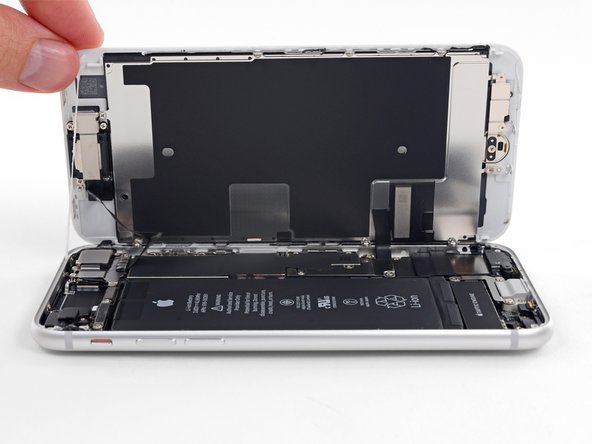

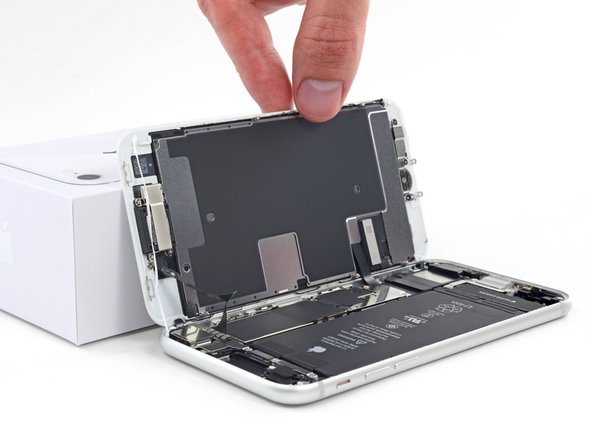

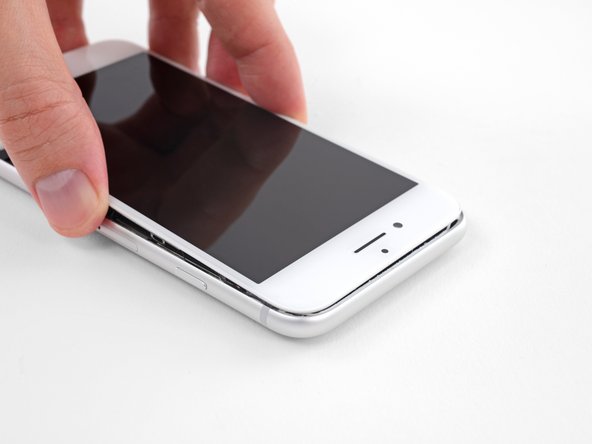

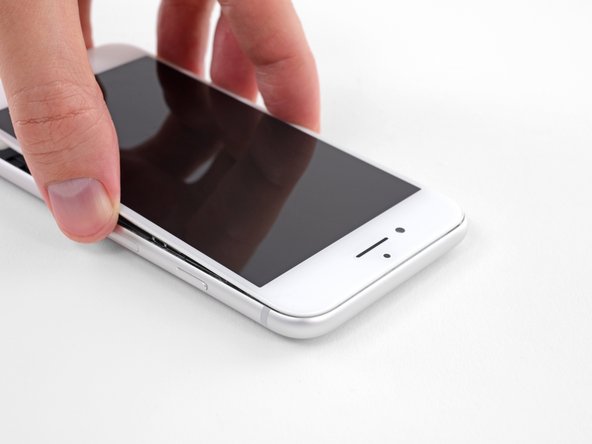

    • آیفون را با چرخاندن نمایشگر از سمت چپ به سمت بالا، مانند جلد پشت کتاب، باز کنید.
    • هنوز سعی نکنید نمایشگر را به طور کامل جدا کنید، زیرا چندین کابل نواری شکننده همچنان آن را به برد منطقی آیفون متصل می کنند.
    • هنگام کار با تلفن، نمایشگر را به چیزی تکیه دهید تا آن را نگه دارید.

مرحله 17 قطع باتری

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، قطع باتری: مرحله 17، تصویر 1 از 1

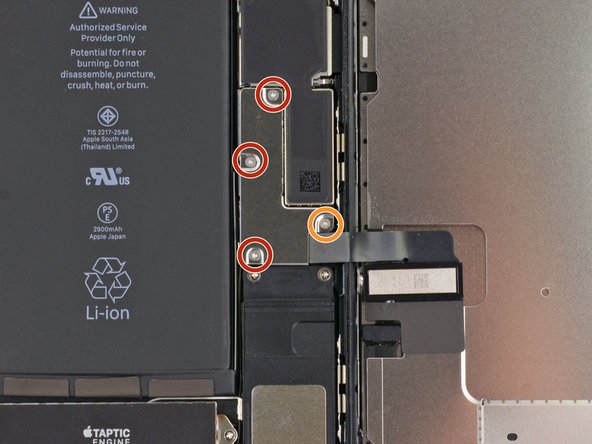

    • چهار پیچ سه نقطه ای Y000 زیر را که براکت کابل نمایشگر پایینی را روی برد منطقی محکم می کند، باز کنید:
    • سه پیچ 1.2 میلی متری
    • یک عدد پیچ ​​2.6 میلی متری

مرحله 18

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 18، تصویر 1 از 2تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 18، تصویر 2 از 2

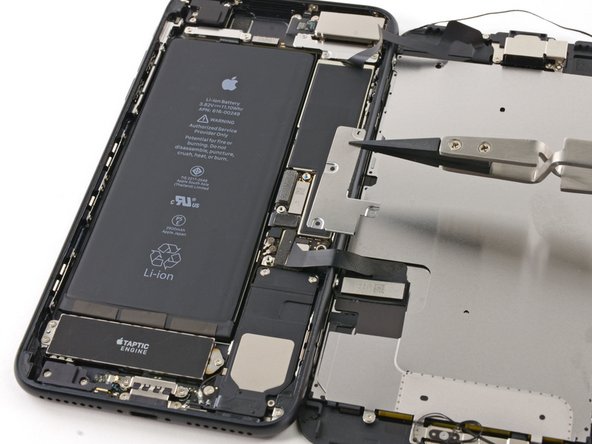

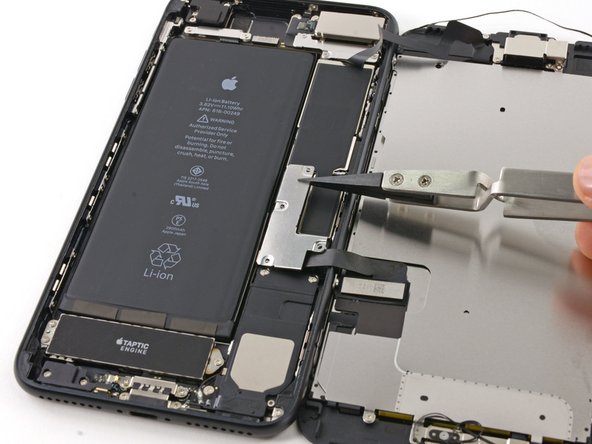

    • براکت کابل نمایشگر پایینی را بردارید.

مرحله 19

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 19، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 19، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 19، تصویر 3 از 3

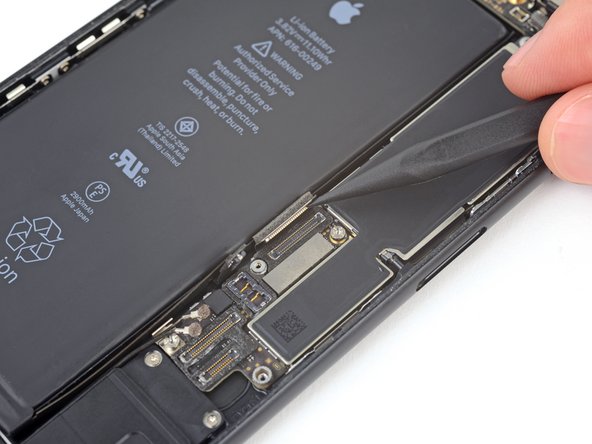

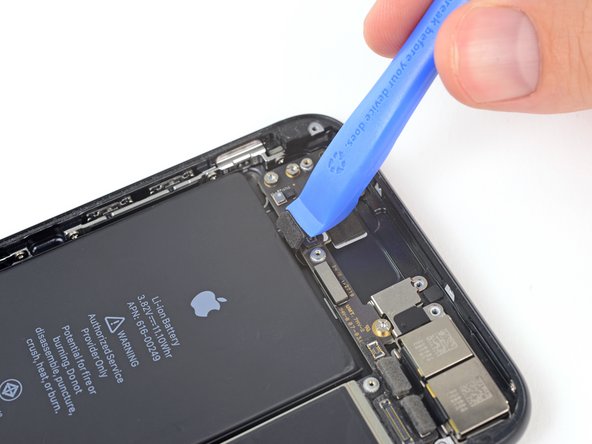

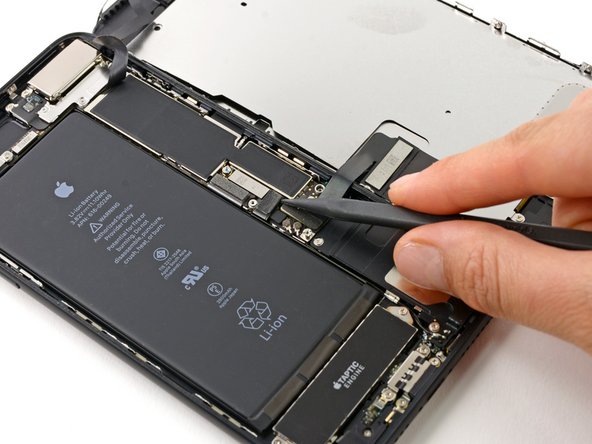

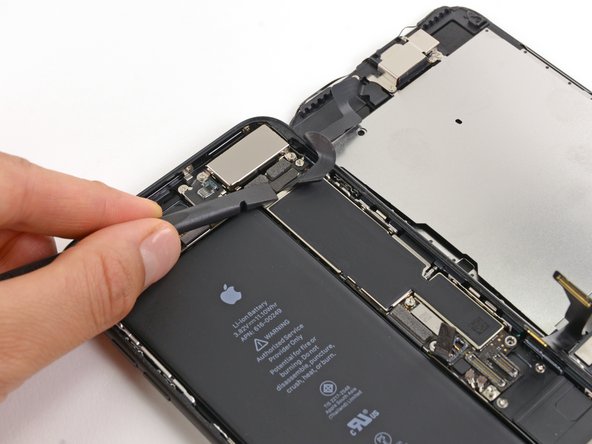

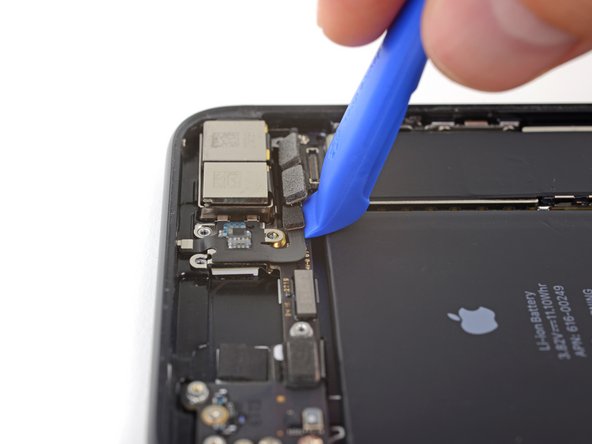

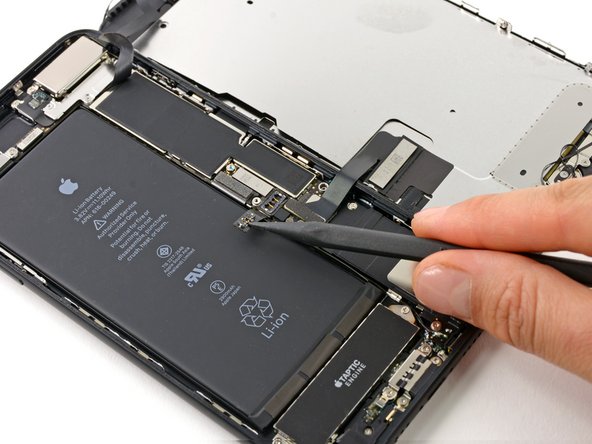

    • از نقطه اسپاجر برای بلند کردن کانکتور باتری از سوکت آن روی برد منطقی استفاده کنید.
    • کابل رابط را کمی به سمت بالا خم کنید تا از تماس آن با سوکت و تامین برق گوشی جلوگیری کنید.

مرحله 20 مونتاژ نمایش

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، مونتاژ نمایشگر: مرحله 20، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، مونتاژ نمایشگر: مرحله 20، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، مونتاژ نمایشگر: مرحله 20، تصویر 3 از 3

    • قبل از جدا کردن یا وصل مجدد کابل ها در این مرحله، مطمئن شوید که باتری جدا شده است.

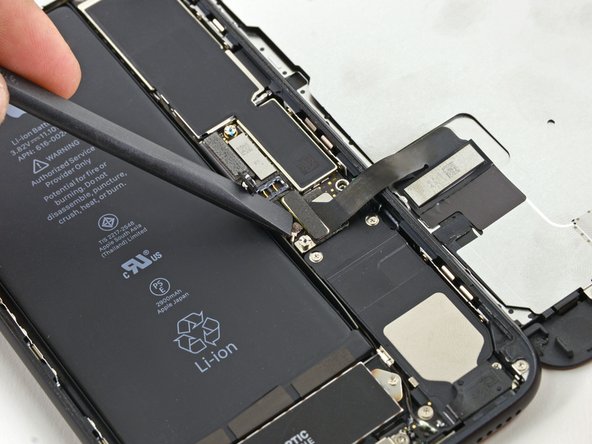

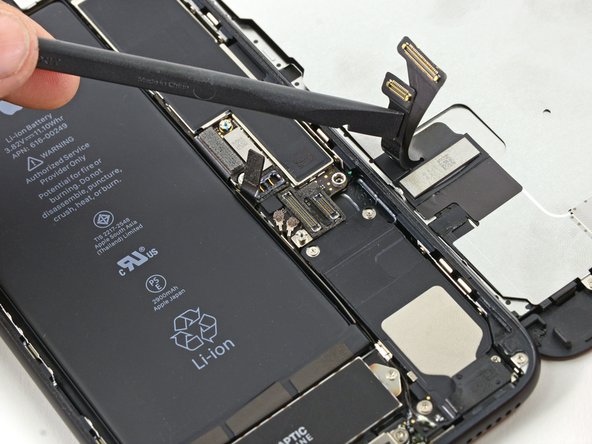

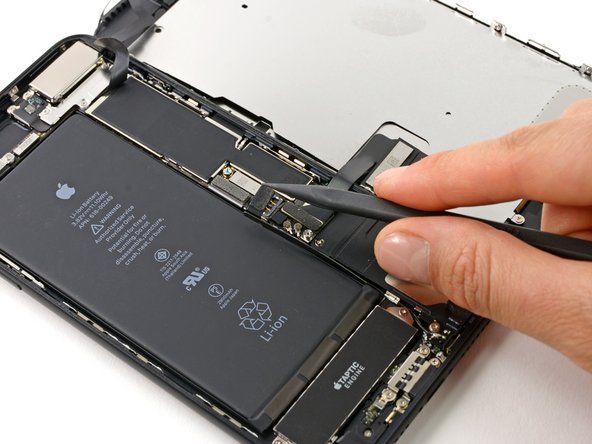

    • از انتهای صاف یک اسپاگر یا ناخن برای جدا کردن دو کانکتور نمایشگر پایین استفاده کنید و آنها را مستقیماً از سوکت آنها روی برد منطقی به سمت بالا جدا کنید.
    • برای اتصال مجدد کانکتورهای پرس، یک طرف آن را فشار دهید تا در جای خود قرار گیرد، سپس سر دیگر را تکرار کنید. وسط را فشار ندهید. اگر کانکتور حتی کمی ناهماهنگ باشد، کانکتور می تواند خم شود و باعث آسیب دائمی شود.
    • اگر صفحه خالی، خطوط سفید روی نمایشگر یا عدم پاسخگویی لمسی جزئی یا کامل پس از مونتاژ مجدد تلفن خود دارید، سعی کنید هر دوی این کابل ها را جدا کرده و مجدداً به دقت وصل کنید و مطمئن شوید که کاملاً قرار گرفته اند.

مرحله 21

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 21، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 21، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 21، تصویر 3 از 3

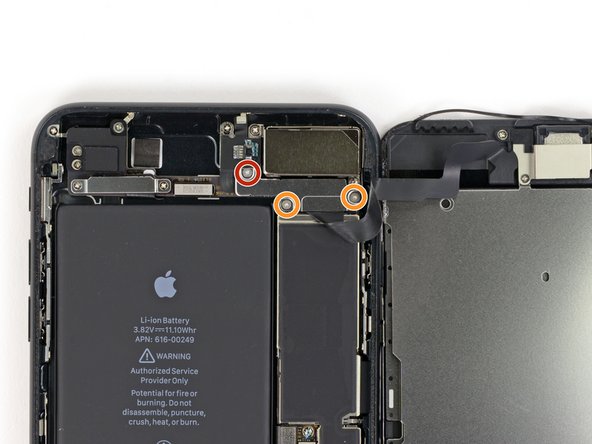

    • سه پیچ Y000 سه نقطه ای که براکت را روی کانکتور مجموعه سنسور پانل جلویی محکم می کنند، باز کنید:
    • یک عدد پیچ ​​1.3 میلی متری
    • دو عدد پیچ ​​1.0 میلی متری
    • براکت را بردارید.

مرحله 22

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 22، تصویر 1 از 2تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 22، تصویر 2 از 2

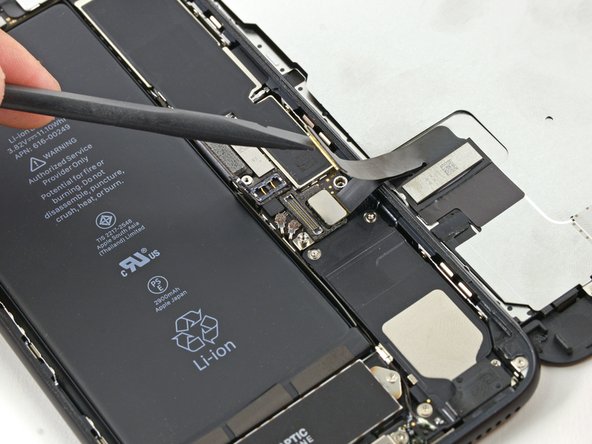

    • کانکتور مجموعه سنسور پانل جلویی را از سوکت آن روی برد منطقی جدا کنید.
    • این کانکتور پرس نیز باید یک سر در یک زمان دوباره وصل شود تا خطر خم شدن به حداقل برسد.

مرحله 23

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 23، تصویر 1 از 1

    • مجموعه نمایشگر را بردارید.
    • در طول مونتاژ مجدد، اگر می‌خواهید چسب اطراف لبه‌های نمایشگر را جایگزین کنید، در اینجا مکث کنید .

مرحله 24 آنتن Wi-Fi سمت چپ

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، آنتن چپ وای فای: مرحله 24، تصویر 1 از 1

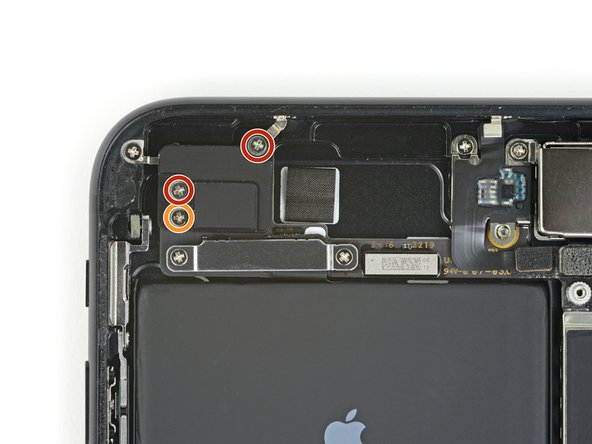

    • سه پیچ فیلیپس را که قطعه آنتن را محکم می‌کنند باز کنید:
    • دو عدد پیچ ​​1.3 میلی متری
    • یک عدد پیچ ​​1.2 میلی متری

مرحله 25

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 25، تصویر 1 از 1

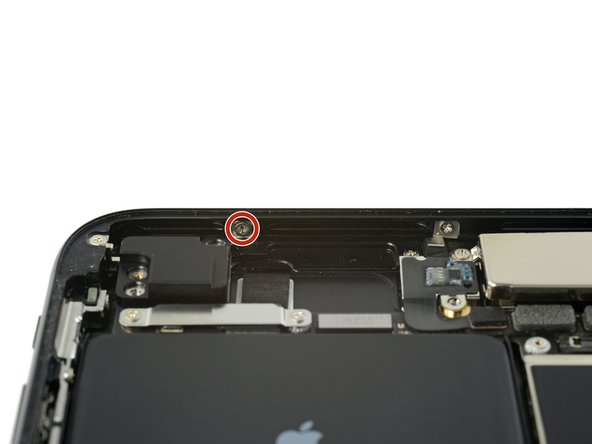

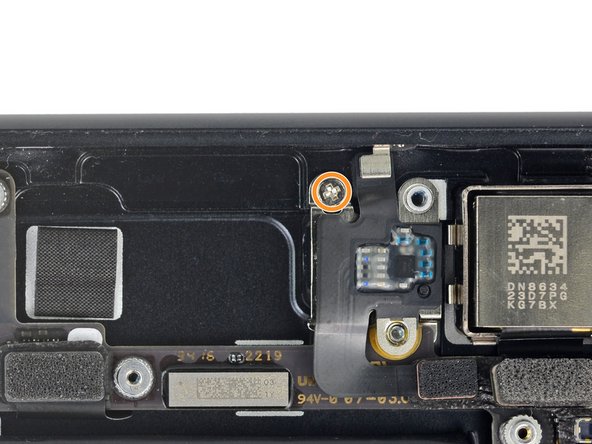

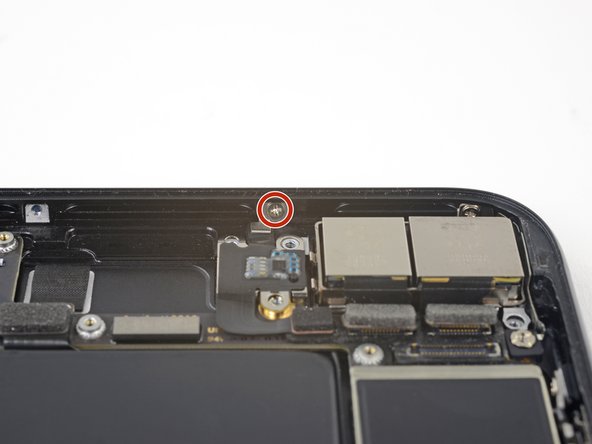

    • پیچ فیلیپس 1.3 میلی متری را که قطعه آنتن را به لبه بالایی قاب پشتی محکم می کند، باز کنید.

مرحله 26

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 26، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 26، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 26، تصویر 3 از 3

    • باس پیچ در بالای قطعه آنتن در یک شکاف کوچک در لبه بالایی آیفون قرار گرفته است.
    • قطعه آنتن را به سمت بالای گوشی به سمت بالا متمایل کنید.
    • باس پیچ را به سمت پایین بلغزانید و از شکاف آن خارج کنید.

مرحله 27

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 27، تصویر 1 از 1

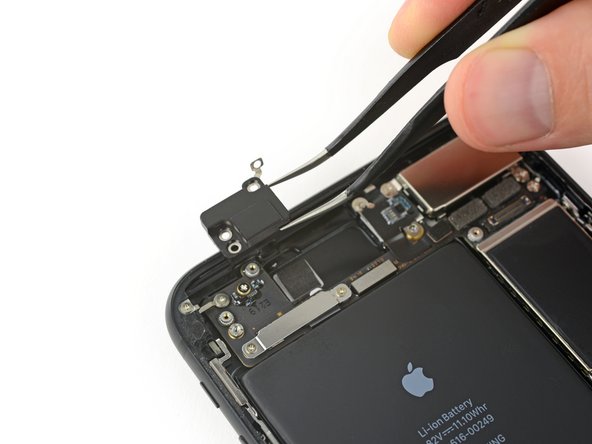

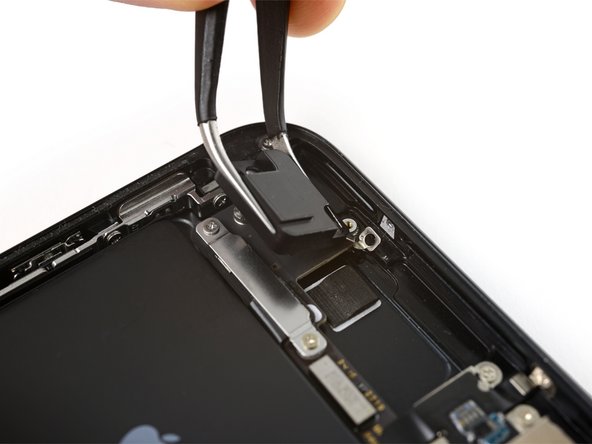

    • قسمت بالای آنتن سمت چپ را بردارید.

مرحله 28 سیم کارت

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، سیم کارت: مرحله 28، تصویر 1 از 2تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، سیم کارت: مرحله 28، تصویر 2 از 2

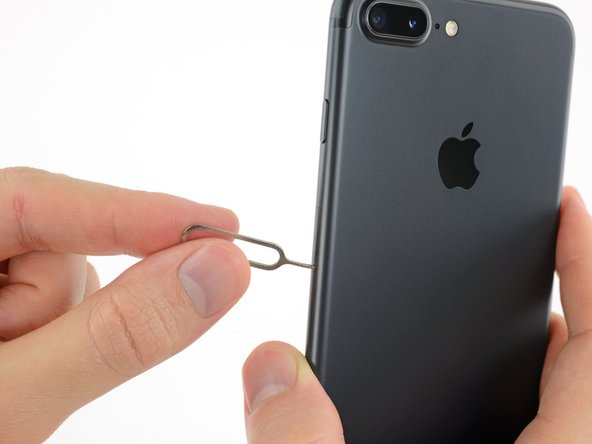

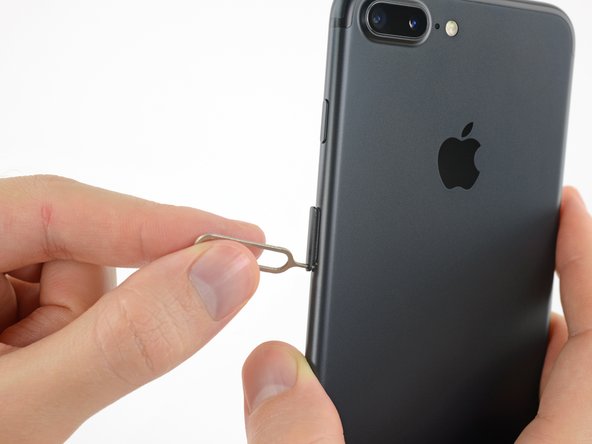

    • یک ابزار خروج سیم کارت یا یک گیره کاغذ را در سوراخ کوچک سینی سیم کارت قرار دهید.
    • محکم فشار دهید تا سینی خارج شود.

مرحله 29

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 29، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 29، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 29، تصویر 3 از 3

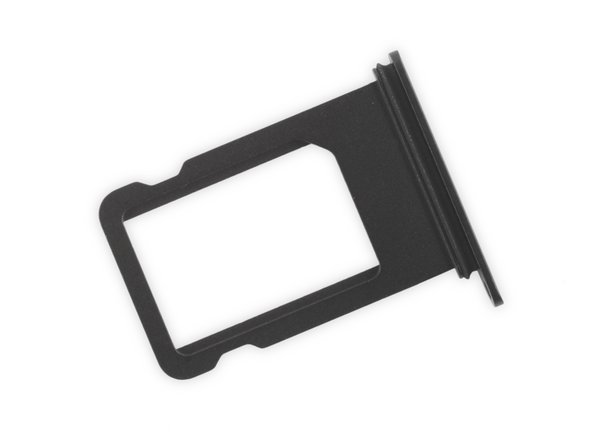

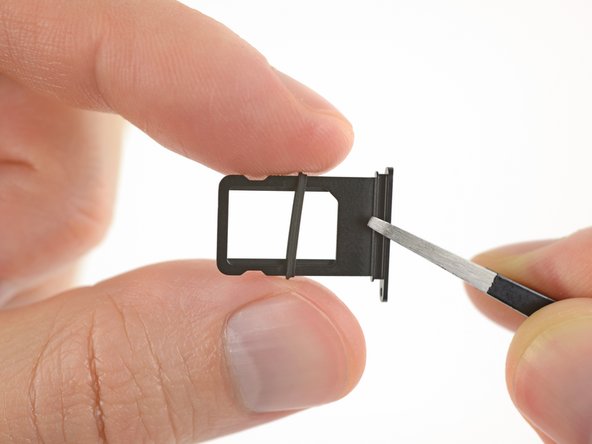

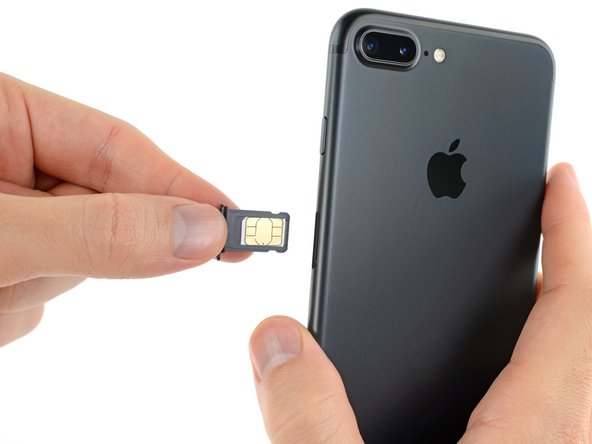

    • سینی سیم کارت را از آیفون خارج کنید.
    • سیم کارت به راحتی از سینی می افتد.
    • هنگام قرار دادن مجدد سیم کارت، مطمئن شوید که جهت مناسب نسبت به سینی باشد.
    • یک واشر لاستیکی نازک در اطراف سینی سیم کارت از آب و گرد و غبار محافظت می کند. اگر این واشر آسیب دیده یا مفقود شده است، واشر را تعویض کنید تا از اجزای داخلی آیفون خود محافظت کنید.

مرحله 30 تخته منطق

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، برد منطقی: مرحله 30، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، برد منطقی: مرحله 30، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، برد منطقی: مرحله 30، تصویر 3 از 3

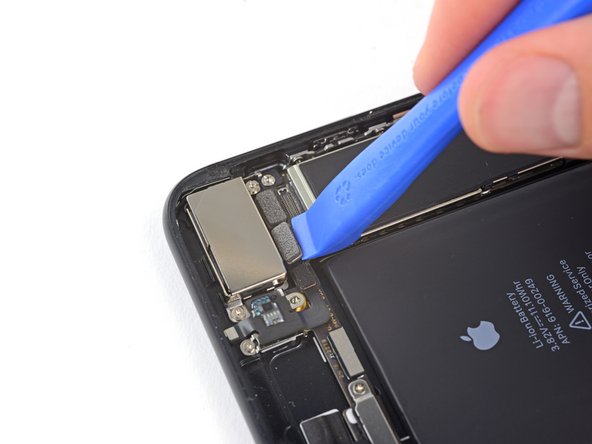

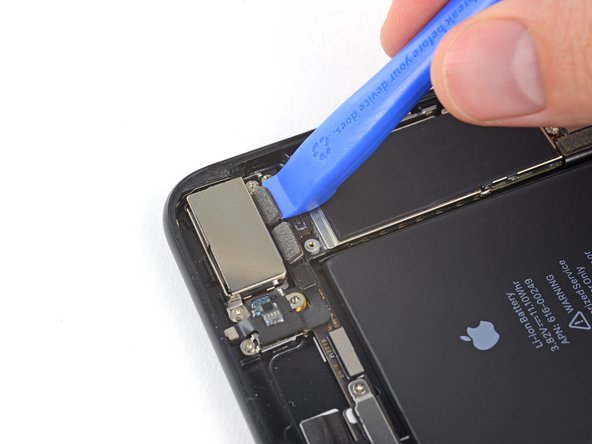

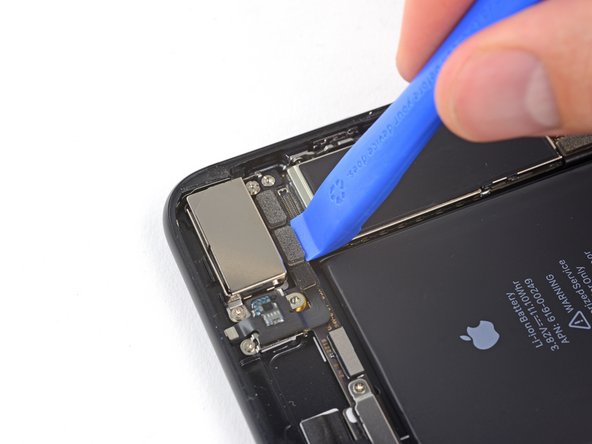

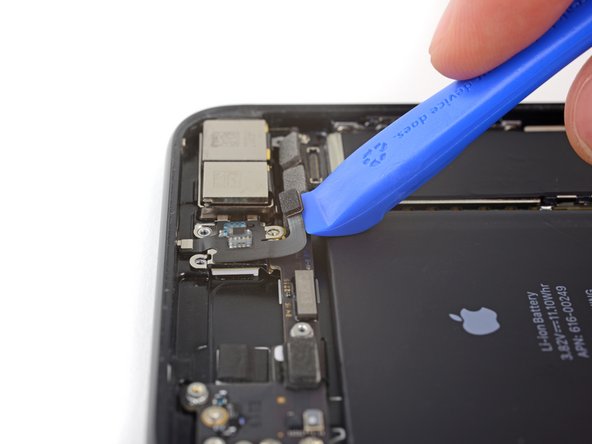

    • از یک ابزار باز کردن iFixit یا یک ناخن برای جدا کردن کانکتورهای کابل دوربین دوگانه با بیرون کشیدن مستقیم از سوکت آنها استفاده کنید.

مرحله 31

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 31، تصویر 1 از 1

    • دو پیچ را که براکت دوربین عقب را محکم می‌کنند باز کنید:
    • یک عدد پیچ ​​فیلیپس 1.6 میلی متری
    • یک پیچ 2.2 میلی متری ایستاده
    • پیچ های ایستاده بهتر است با استفاده از یک پیچ گوشتی ایستاده یا مته جدا شوند.
    • در یک پیچ گوشتی کوچک، یک پیچ گوشتی سر مسطح کوچک این کار را انجام می دهد – اما برای اطمینان از اینکه لغزش نمی کند و به اجزای اطراف آسیب نمی زند، احتیاط بیشتری به خرج دهید.

مرحله 32

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 32، تصویر 1 از 1

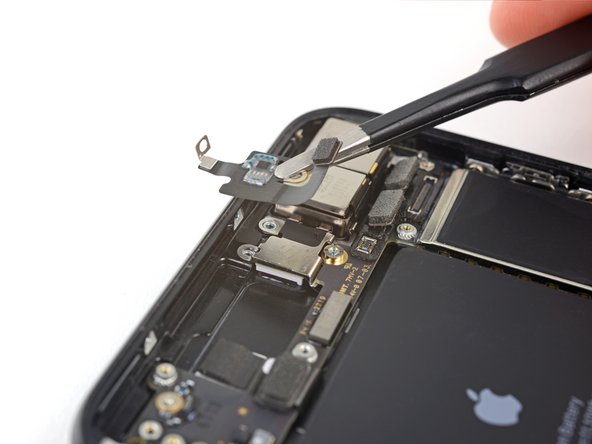

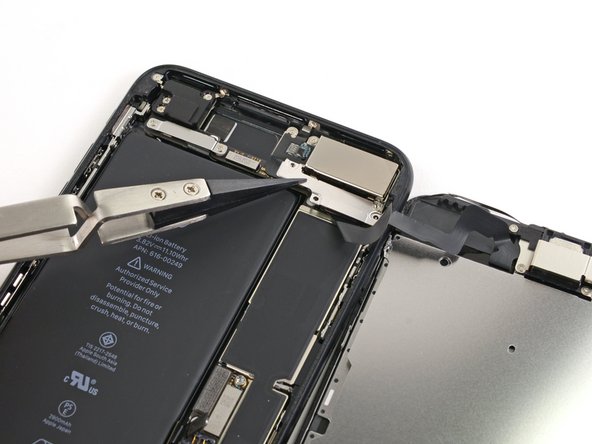

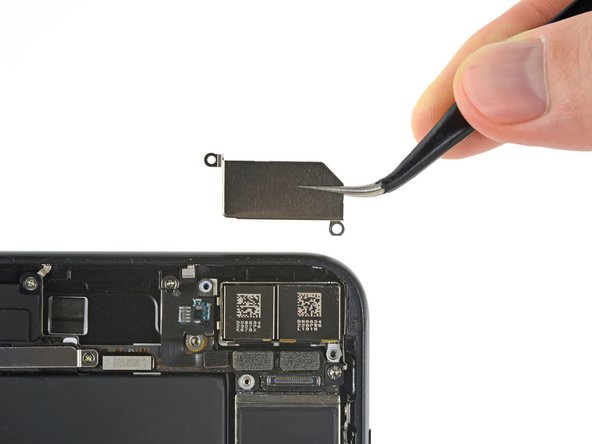

    • براکتی را که دوربین عقب را پوشانده است بردارید.

مرحله 33

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 33، تصویر 1 از 1

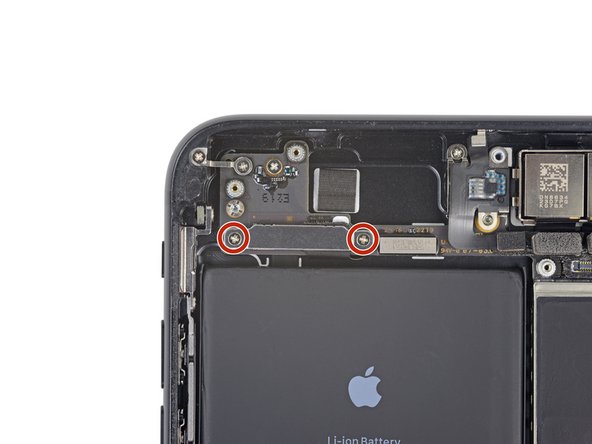

    • دو پیچ فیلیپس 1.3 میلی متری را که براکت کابل بالایی را محکم می کنند، باز کنید.

مرحله 34

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 34، تصویر 1 از 1

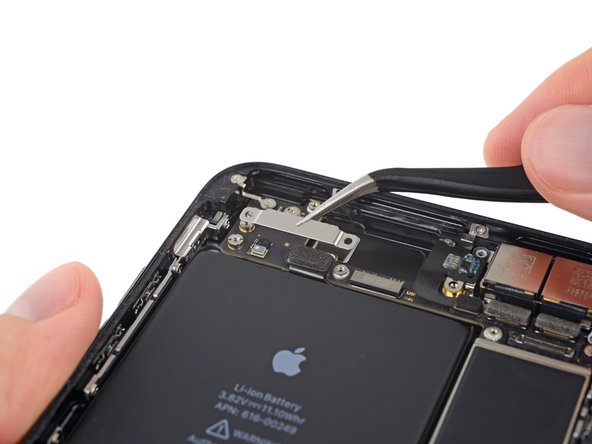

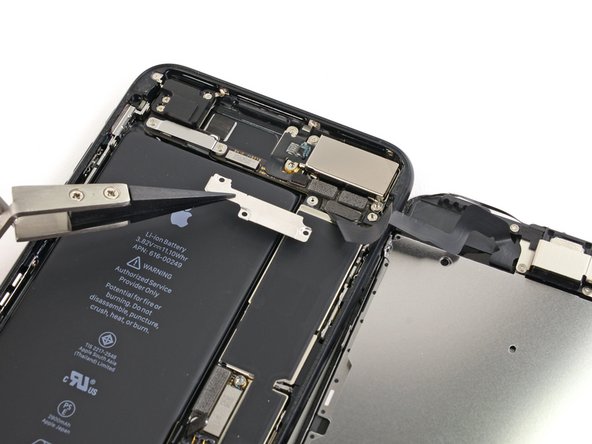

    • براکت کابل بالایی را بردارید.

مرحله 35

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 35، تصویر 1 از 1

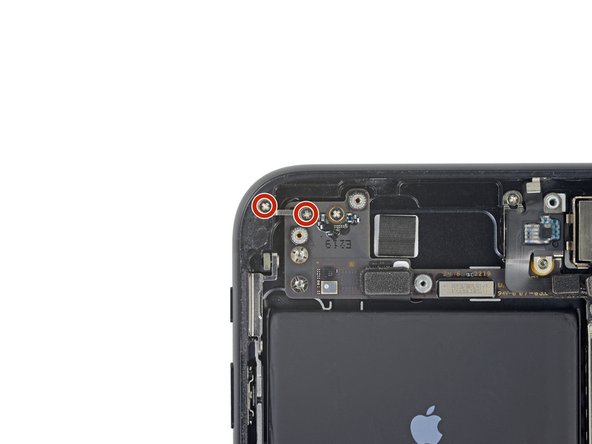

    • دو پیچ فیلیپس 1.3 میلی متری را که گیره زمین را در لبه سمت چپ بالای برد منطقی محکم می کنند، بردارید.

مرحله 36

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 36، تصویر 1 از 1

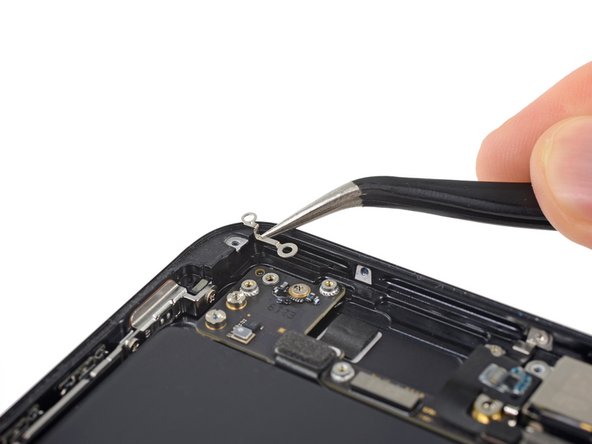

    • گیره اتصال زمین را بردارید.

مرحله 37

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 37، تصویر 1 از 2تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 37، تصویر 2 از 2

    • پیچ 1.3 میلی‌متری فیلیپس را که کابل فلکس آنتن را روی لبه بالایی قاب پشتی آیفون محکم می‌کند، باز کنید.
    • پیچ فیلیپس باقی مانده را از کابل فلکس آنتن بردارید.

مرحله 38

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 38، تصویر 1 از 2تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 38، تصویر 2 از 2

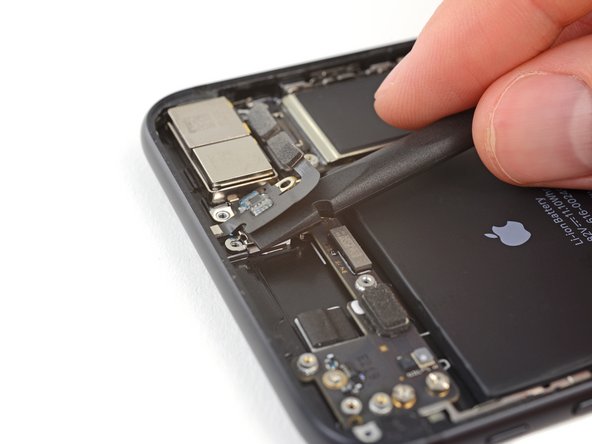

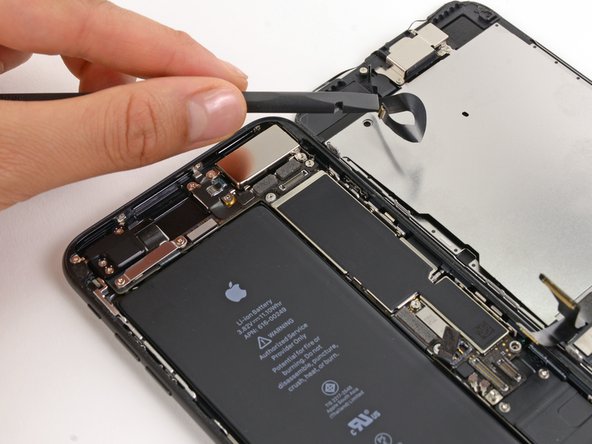

    • برای باز کردن و جدا کردن کانکتور کابل فلکس آنتن از برد منطقی، از یک ناخن یا انتهای تیز ابزار بازکننده iFixit استفاده کنید.

مرحله 39

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 39، تصویر 1 از 2تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 39، تصویر 2 از 2

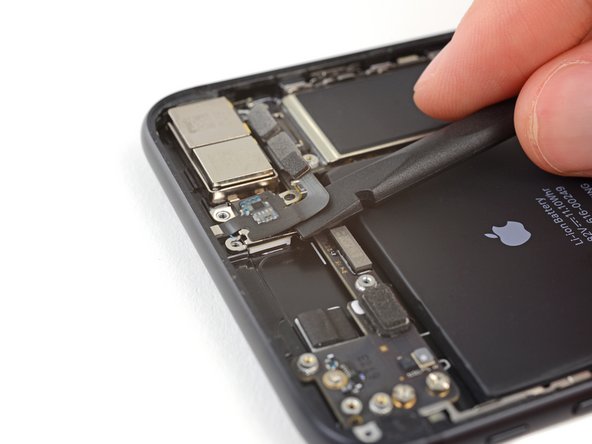

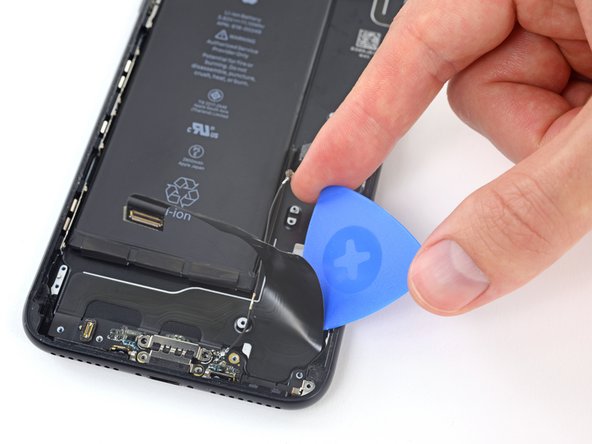

    • لبه صاف یک اسپاجر را زیر کابل فلکس آنتن بکشید تا چسب نگهدارنده آن را در جای خود جدا کنید.

مرحله 40

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 40، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 40، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 40، تصویر 3 از 3

    • باس پیچ در بالای کابل فلکس آنتن در یک شکاف کوچک در لبه بالایی آیفون قرار گرفته است.
    • کابل انعطاف پذیر آنتن را به سمت بالای آیفون کج کنید.
    • باس پیچ را به سمت پایین بلغزانید و از شکاف آن خارج کنید.
    • کابل فلکس آنتن را بردارید.

مرحله 41

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 41، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 41، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 41، تصویر 3 از 3

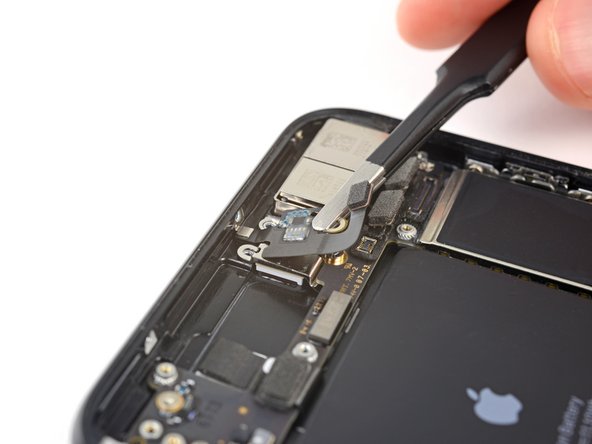

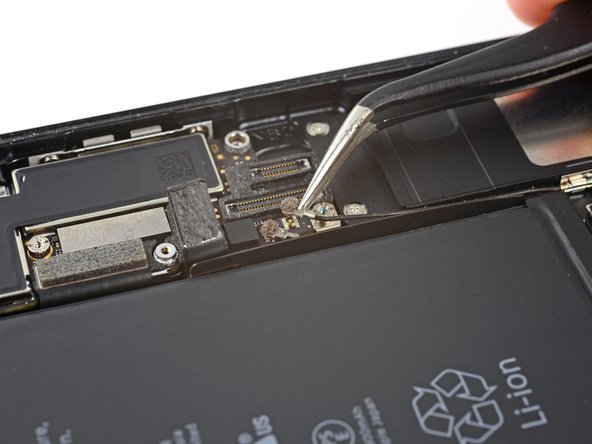

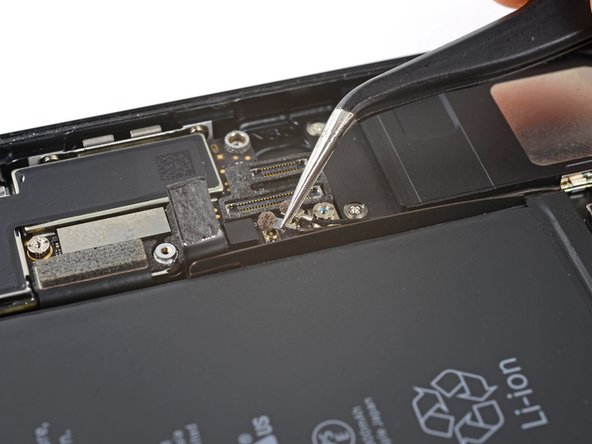

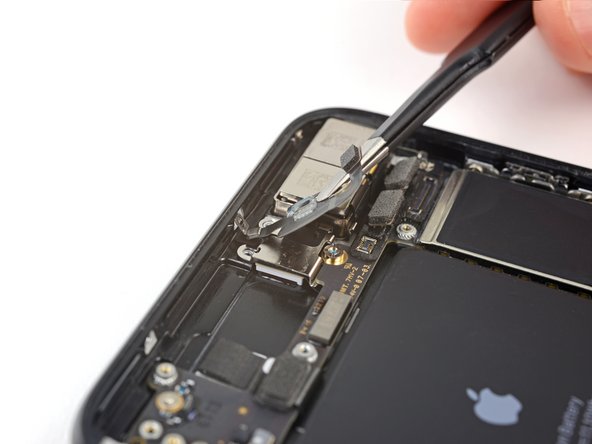

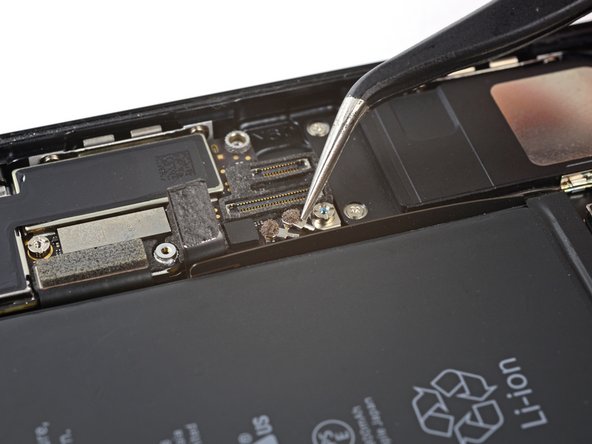

    • از یک ابزار نازک یا موچین برای باز کردن و جدا کردن دو رابط کابل کواکسیال از برد منطقی استفاده کنید.
    • در طول مونتاژ مجدد، اتصال مجدد آنها ممکن است مشکل باشد. یکی یکی، هر کانکتور را روی سوکت خود نگه دارید و با صافی اسپاجر خود فشار دهید. کانکتور باید در جای خود محکم شود.

مرحله 42

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 42، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 42، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 42، تصویر 3 از 3

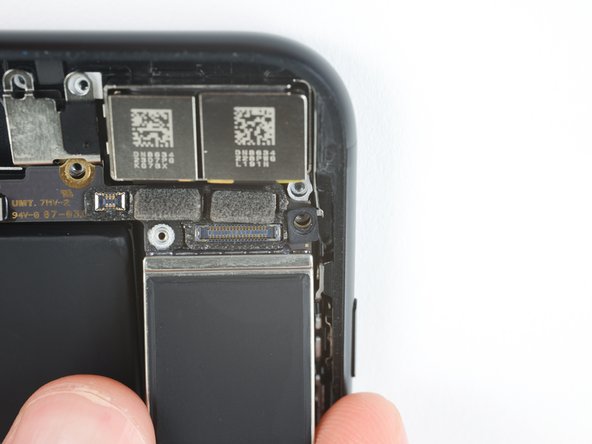

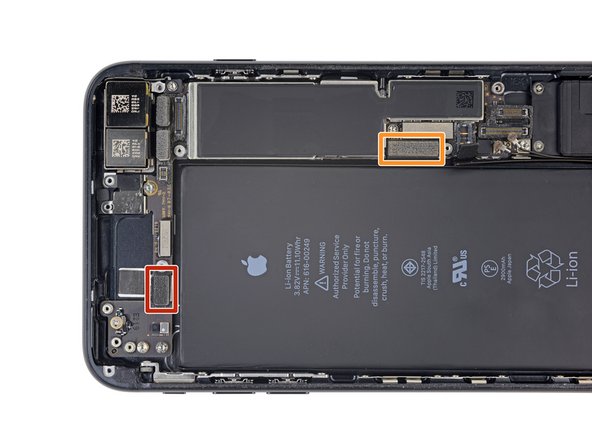

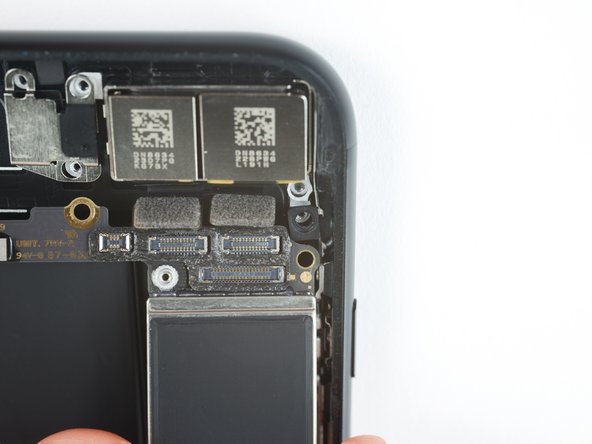

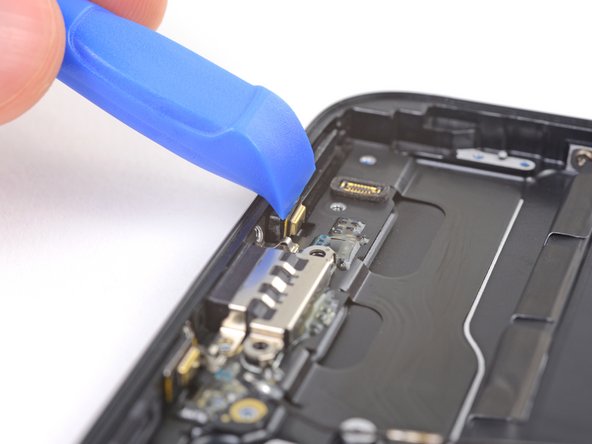

    • دو کابل روبان باقی مانده را از برد منطقی جدا کنید:
    • کانکتور کابل بالایی را با کنجکاوی از بالا جدا کنید
    • کانکتور پورت لایتنینگ را با کنجکاوی در لبه بیرونی جدا کنید

مرحله 43

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 43، تصویر 1 از 1

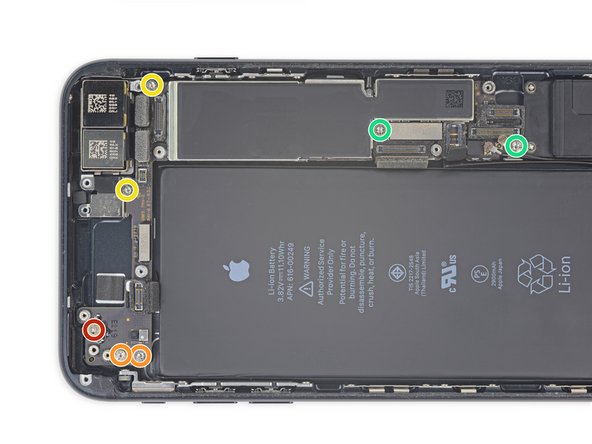

    • هفت پیچی که برد منطقی را محکم می کند را باز کنید:
    • یک عدد پیچ ​​فیلیپس 1.3 میلی متری
    • دو عدد پیچ ​​ایستاده 2.1 میلی متری
    • دو پیچ ایستاده 2.0 میلی متری
    • دو عدد پیچ ​​ایستاده 2.2 میلی متری
    • بهتر است پیچ های ایستاده را با استفاده از [محصول مرتبط گم شده یا غیرفعال شده است: IF145-343-1] و دسته درایور جدا کنید.
    • در یک پیچ گوشتی کوچک، یک پیچ گوشتی سر مسطح کوچک این کار را انجام می دهد – اما برای اطمینان از اینکه لغزش نمی کند و به اجزای اطراف آسیب نمی زند، احتیاط بیشتری به خرج دهید.

مرحله 44

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 44، تصویر 1 از 2تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 44، تصویر 2 از 2

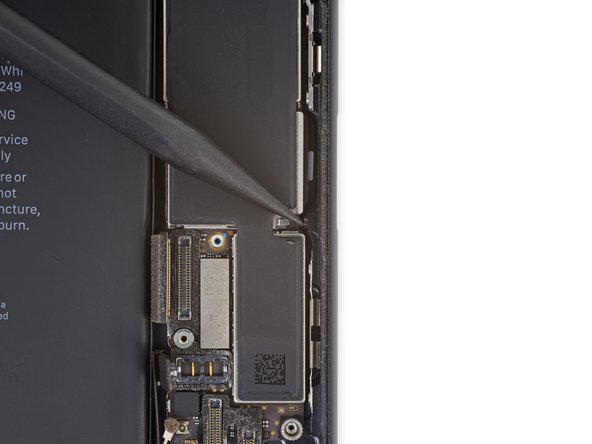

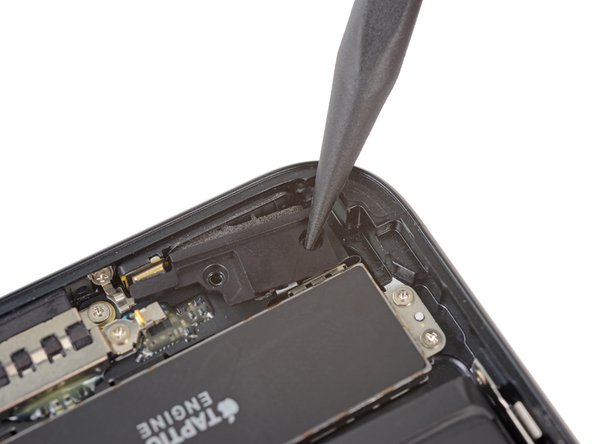

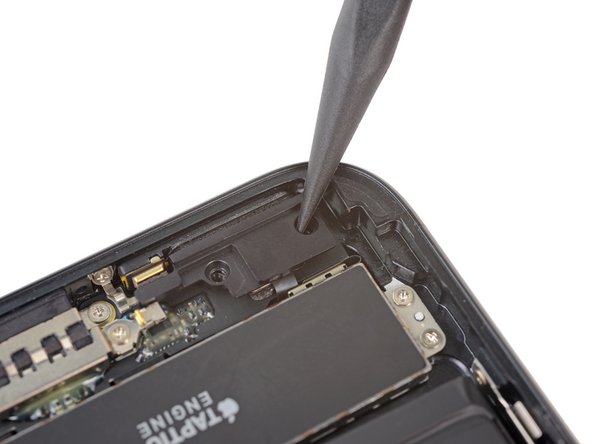

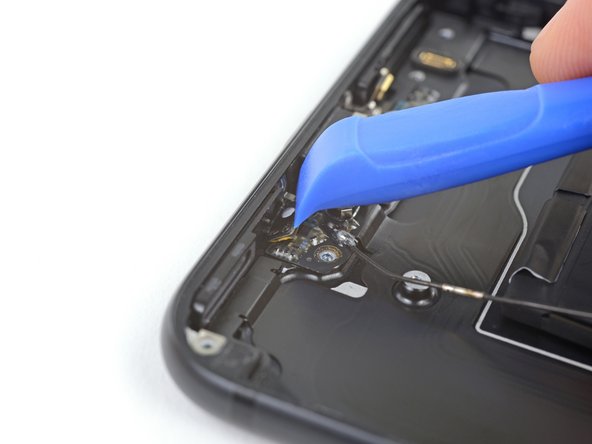

    • از نقطه اسپاجر برای فشار دادن پیستون بیرون آوردن سیم کارت از مسیر برد منطقی استفاده کنید.

مرحله 45

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 45، تصویر 1 از 1

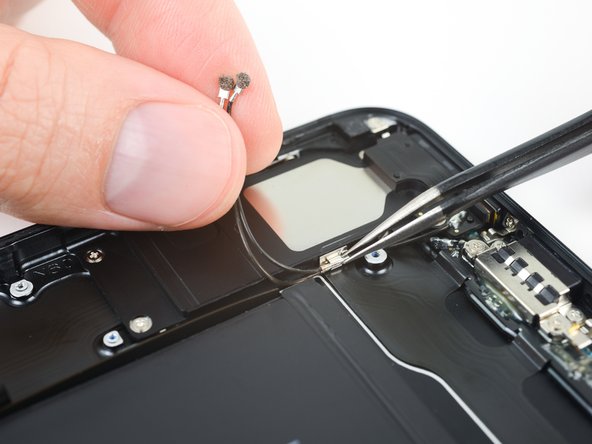

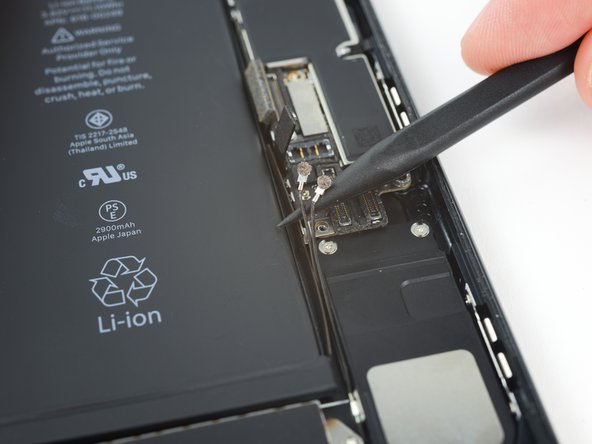

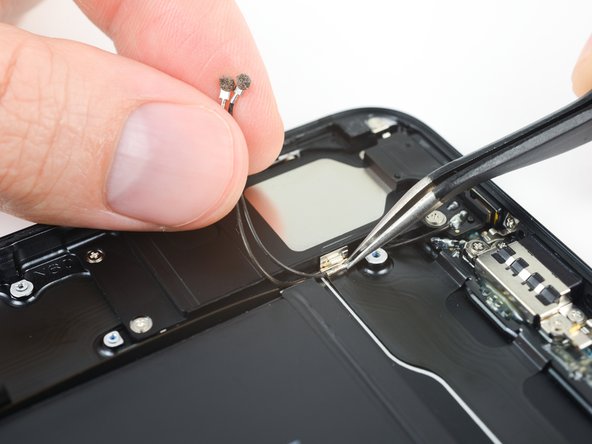

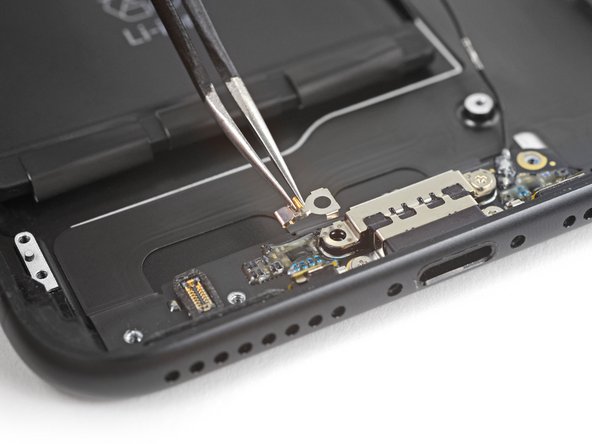

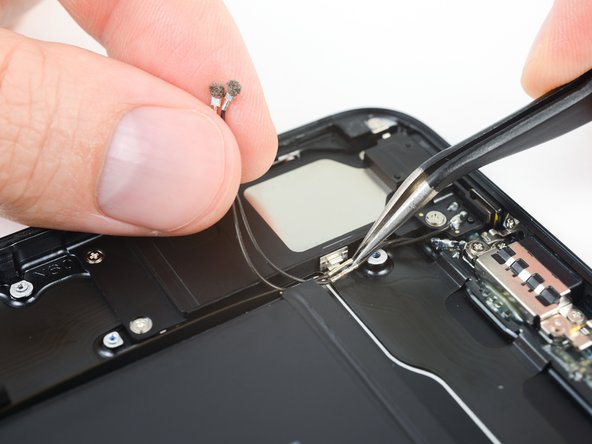

    • از نقطه اسپاجر استفاده کنید تا دو کابل کواکسیال را از گیره فلزی کوچکی که آنها را به برد منطقی نگه می دارد، با دقت جدا کنید.

مرحله 46

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 46، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 46، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 46، تصویر 3 از 3

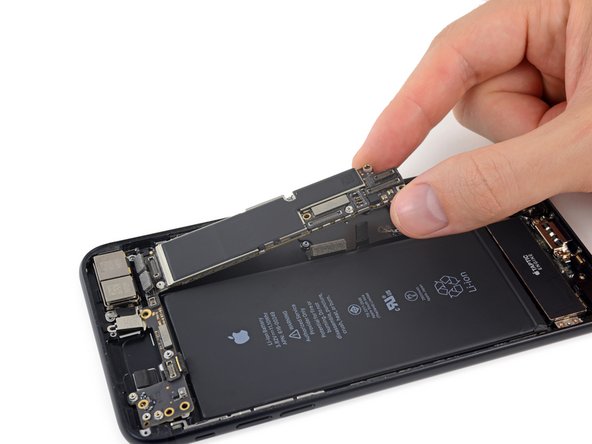

    • برد منطقی را از لبه های پایینی بلند کرده و به سمت پایین آیفون بکشید تا جدا شود.
    • مراقب باشید که برد منطقی را روی هیچ کابلی گیر ندهید.
    • در طول مونتاژ مجدد، به موقعیت گیره زمین سیاه رنگ در لبه سمت راست بالای برد منطقی، نزدیک دوربین های عقب توجه کنید. برد منطقی باید زیر گیره بلغزد.

مرحله 47 دریچه هوا

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، دریچه هوا: مرحله 47، تصویر 1 از 1

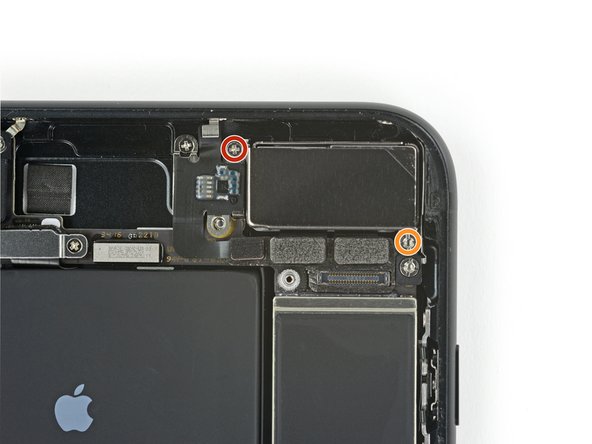

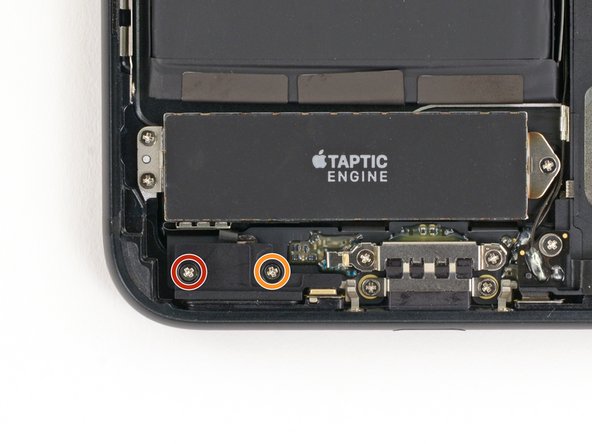

    • دو پیچ فیلیپس زیر را که دریچه فشارسنج را به قاب پشتی محکم می‌کنند باز کنید:
    • یک عدد پیچ ​​2.9 میلی متری
    • یک عدد پیچ ​​2.1 میلی متری

مرحله 48

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 48، تصویر 1 از 2تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 48، تصویر 2 از 2

    • به آرامی دریچه فشارسنجی را در جهت موتور Taptic فشار دهید تا چسبی که آن را به لبه پایینی آیفون محکم می کند جدا شود.

مرحله 49

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 49، تصویر 1 از 1

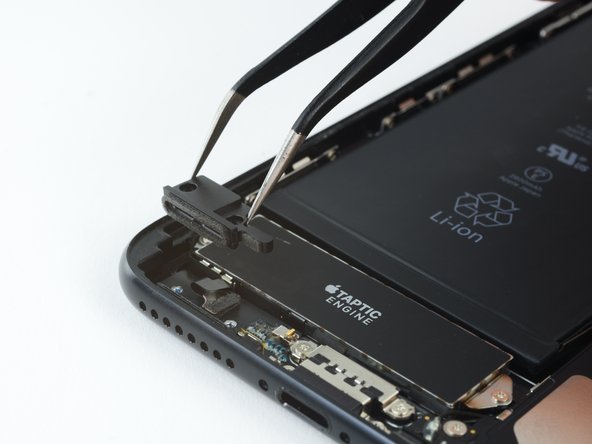

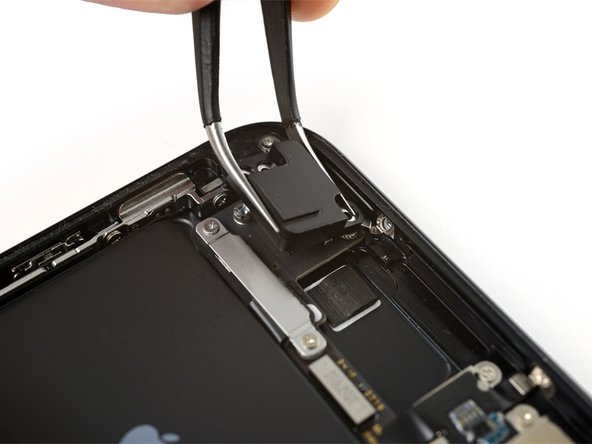

    • دریچه را بردارید.

مرحله 50 مونتاژ اتصال دهنده لایتنینگ

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، مونتاژ کانکتور لایتنینگ: مرحله 50، تصویر 1 از 2تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس، مونتاژ کانکتور لایتنینگ: مرحله 50، تصویر 2 از 2

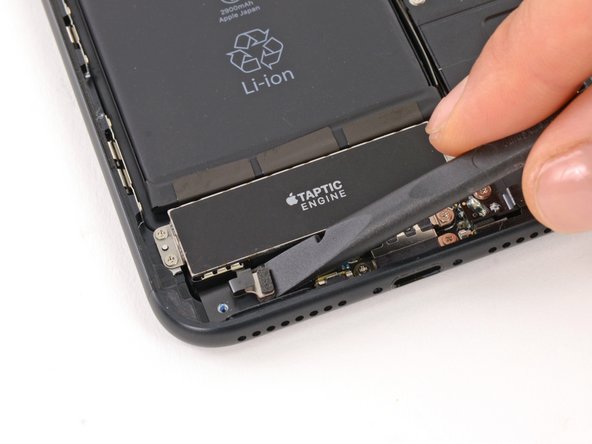

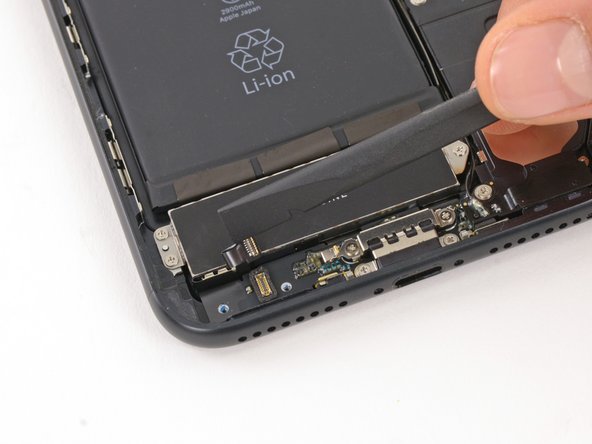

    • کانکتور کابل نواری Taptic Engine را بچرخانید تا آن را جدا کنید.

مرحله 51

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 51، تصویر 1 از 1

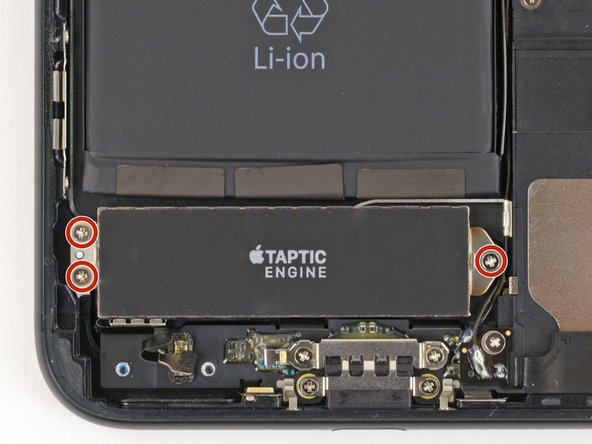

    • سه پیچ فیلیپس 1.5 میلی متری را که موتور تاپتیک را به قاب پشتی محکم می کند باز کنید.

مرحله 52

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 52، تصویر 1 از 1

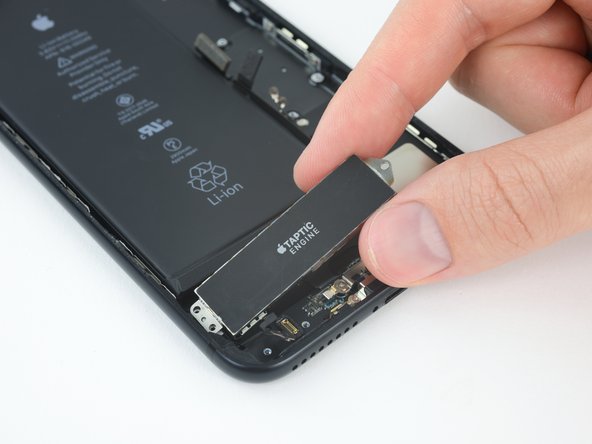

    • موتور Taptic را بردارید.

مرحله 53

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 53، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 53، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 53، تصویر 3 از 3

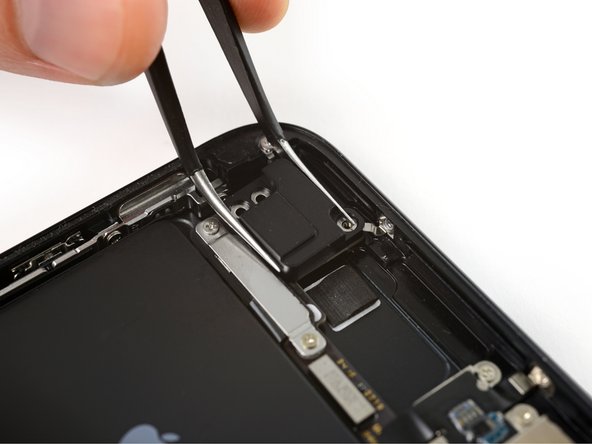

    • دو کابل کواکسیال را با احتیاط از براکت فلزی که آنها را نگه داشته به سمت بلندگو جدا کنید.

مرحله 54

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 54، تصویر 1 از 1

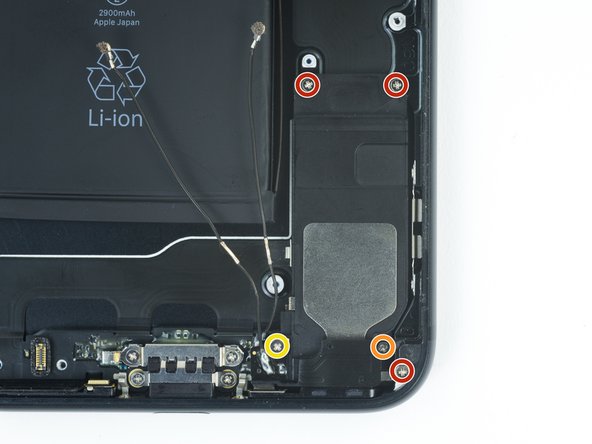

    • پنج پیچ فیلیپس را که بلندگو را محکم می کنند باز کنید:
    • سه پیچ 1.3 میلی متری
    • یک عدد پیچ ​​2.3 میلی متری
    • یک عدد پیچ ​​3.3 میلی متری

مرحله 55

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 55، تصویر 1 از 1

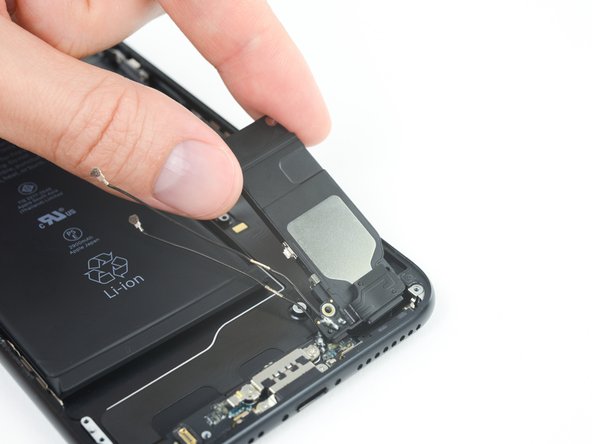

    • بلندگو را بردارید

مرحله 56

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 56، تصویر 1 از 1

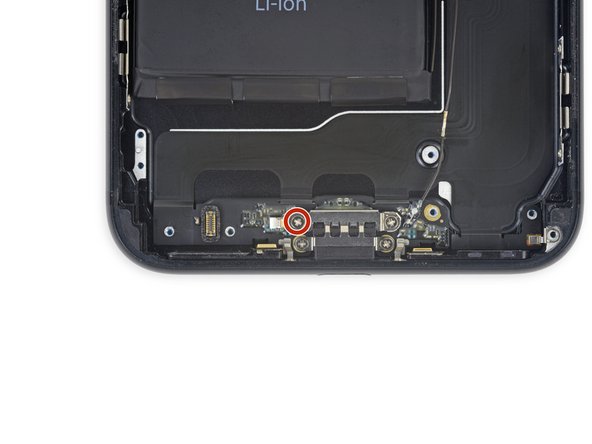

    • پیچ فیلیپس 2.9 میلی متری را در سمت چپ بالای درگاه لایتنینگ باز کنید.

مرحله 57

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 57، تصویر 1 از 1

    • تماس فنر زیر پیچی را که تازه جدا کرده اید بردارید.

مرحله 58

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 58، تصویر 1 از 1

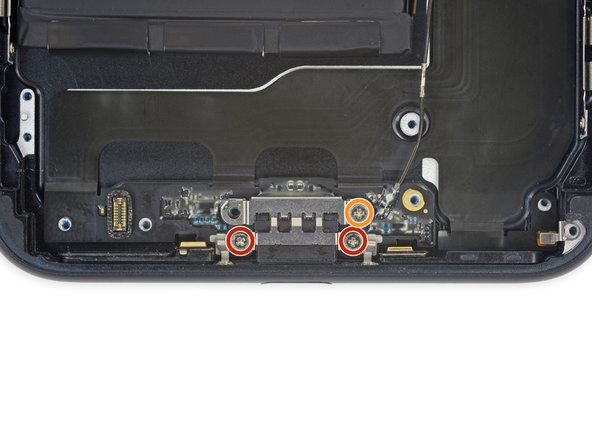

    • سه پیچ فیلیپس زیر را که کانکتور لایتنینگ را محکم می‌کنند باز کنید:
    • دو عدد پیچ ​​1.7 میلی متری
    • یک عدد پیچ ​​2.8 میلی متری

مرحله 59

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 59، تصویر 1 از 1

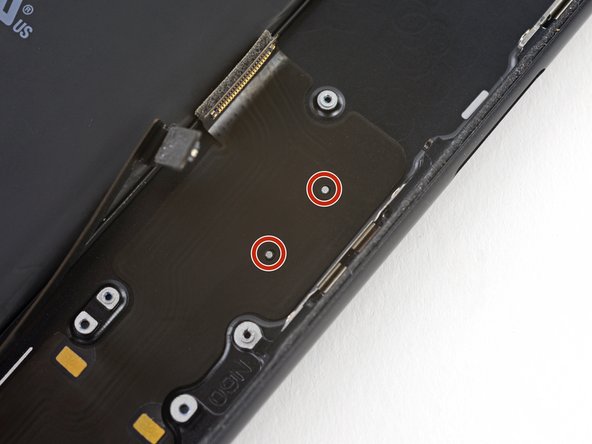

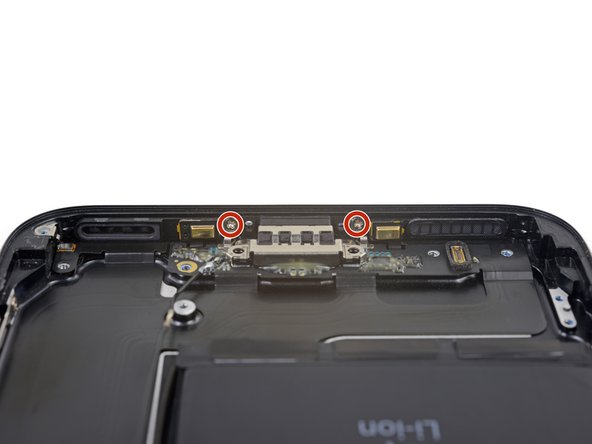

    • دو پیچ فیلیپس 1.2 میلی متری که پورت لایتنینگ را روی لبه پایینی آیفون محکم می کند را باز کنید.

مرحله 60

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 60، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 60، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 60، تصویر 3 از 3

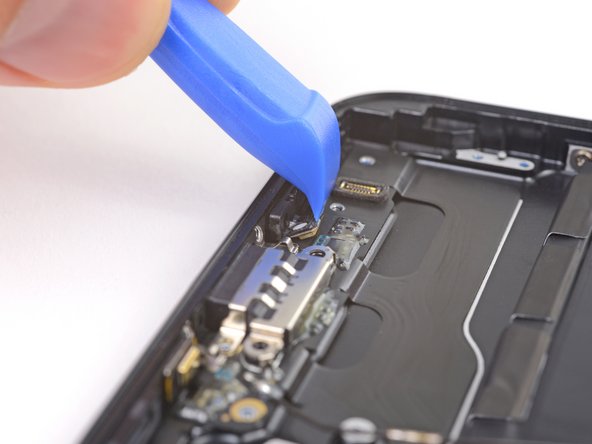

    • از لبه تیز ابزار باز کردن iFixit برای جدا کردن دو میکروفون از چسبی که آنها را در جای خود محکم می کند، استفاده کنید.
    • سعی نکنید میکروفون ها را به طور کامل حذف کنید. فقط چسب را مطابق شکل جدا کنید.

مرحله 61

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 61، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 61، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 61، تصویر 3 از 3

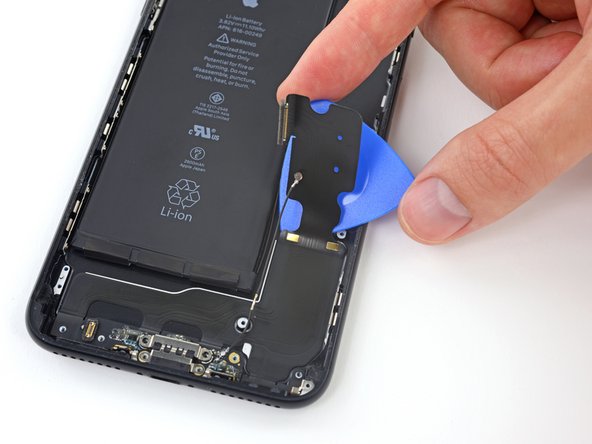

    • یک گیره باز یا ابزار نازک برش را زیر قسمت بالایی کابل منعطف مجموعه اتصال لایتنینگ بکشید و شروع به جدا کردن آن از قاب پشتی کنید.
    • در صورت لزوم، از سشوار استفاده کنید یا از iOpener برای گرم کردن قاب پشتی و نرم کردن چسب استفاده کنید تا جداسازی آن آسان تر شود.

مرحله 62

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 62، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 62، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 62، تصویر 3 از 3

    • به جدا کردن قسمت بالایی کابل فلکس ادامه دهید و مراقب باشید که در طول مسیر به اجزای دیگر آسیب نرسانید.

مرحله 63

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 63، تصویر 1 از 2تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 63، تصویر 2 از 2

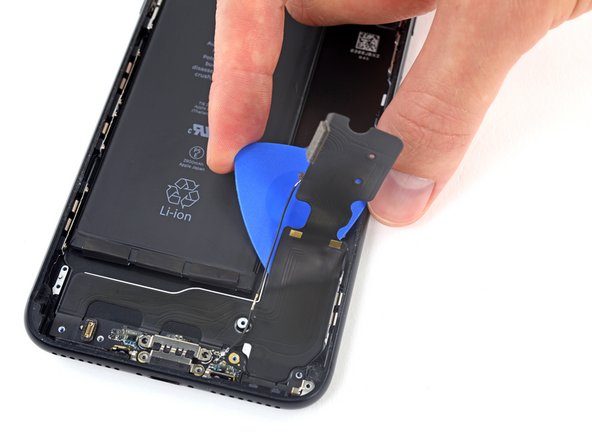

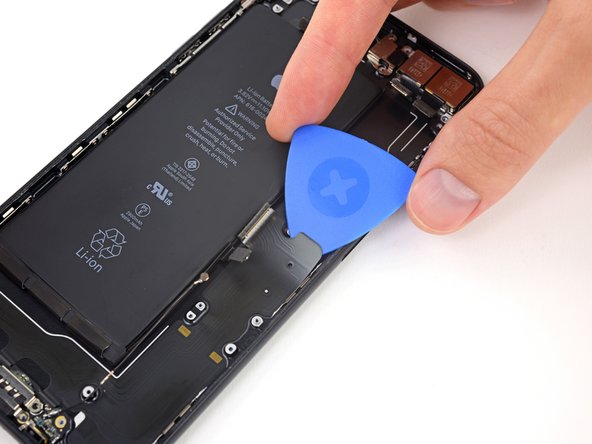

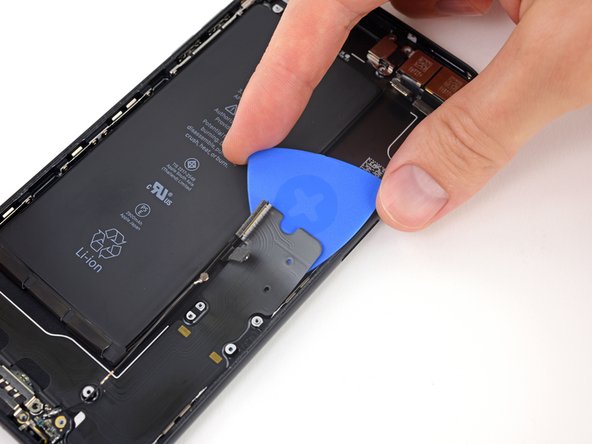

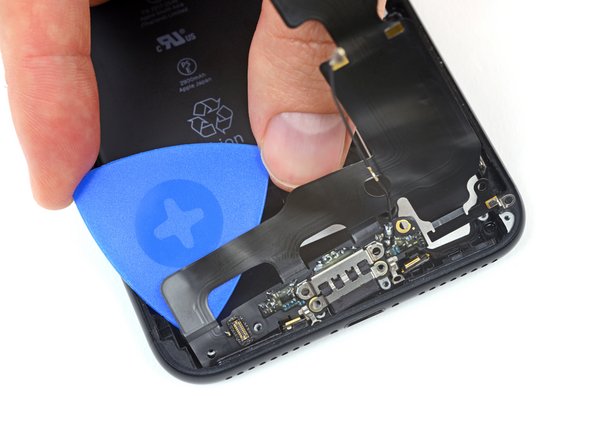

    • انتخاب خود را با احتیاط از گوشه باتری به گوشه آیفون بکشید تا بخشی از کابل انعطاف پذیر چسبیده به قاب بیرونی جدا شود.

مرحله 64

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 64، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 64، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 64، تصویر 3 از 3

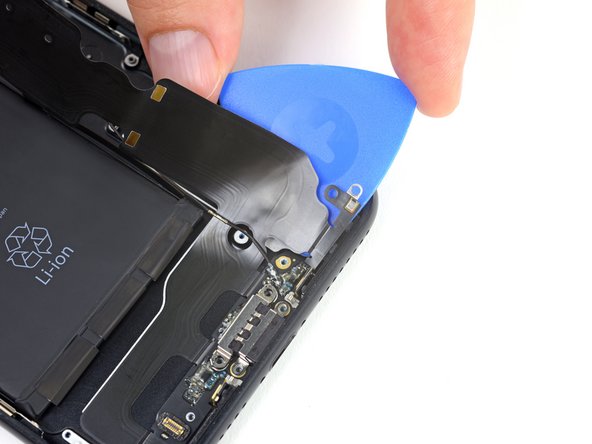

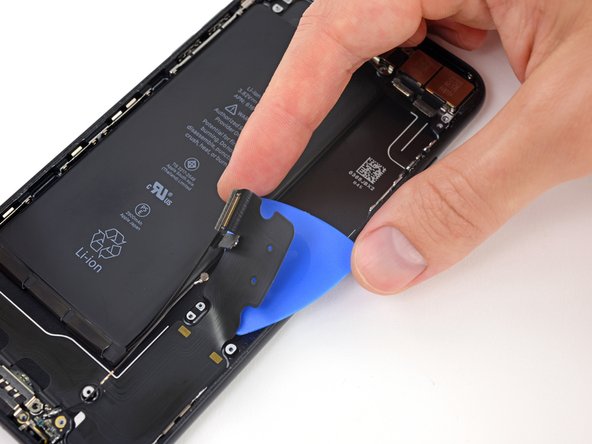

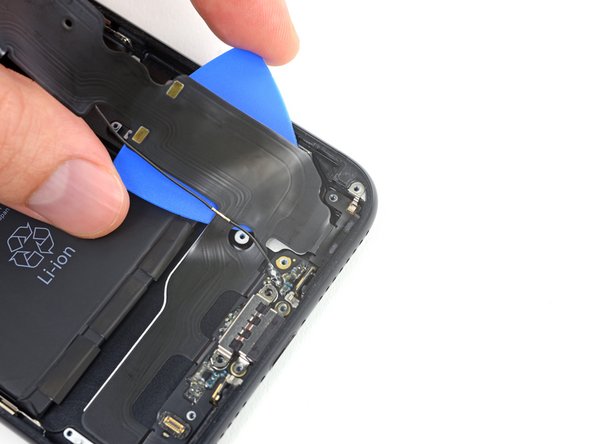

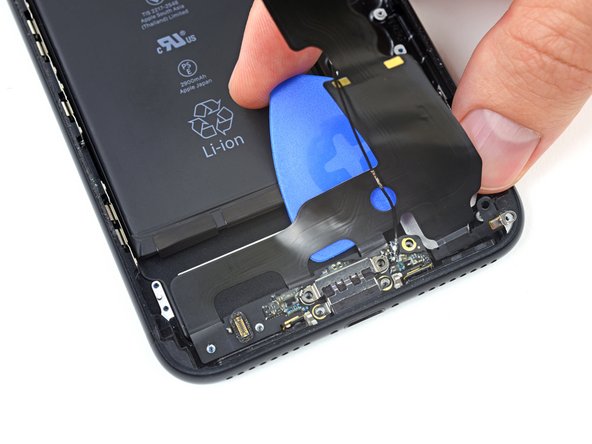

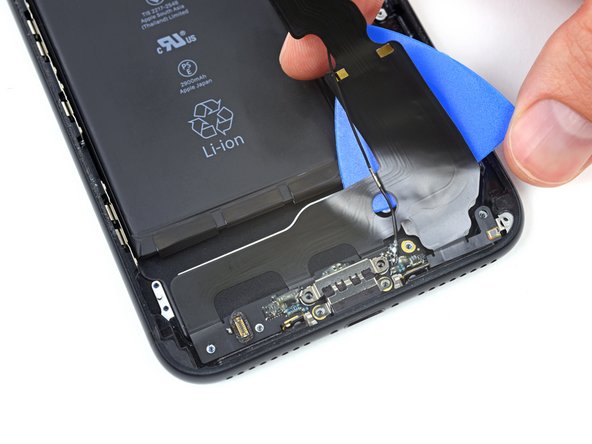

    • انتخاب خود را روی عرض آیفون بکشید تا تمام رشته های باقی مانده کابل انعطاف پذیر از قاب پشتی جدا شود.
    • بسیار مراقب باشید که در این فرآیند به باتری آسیب نرسانید. باتری سوراخ شده می تواند مواد شیمیایی خطرناک را نشت کند و/یا آتش بگیرد.

مرحله 65

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 65، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 65، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 65، تصویر 3 از 3

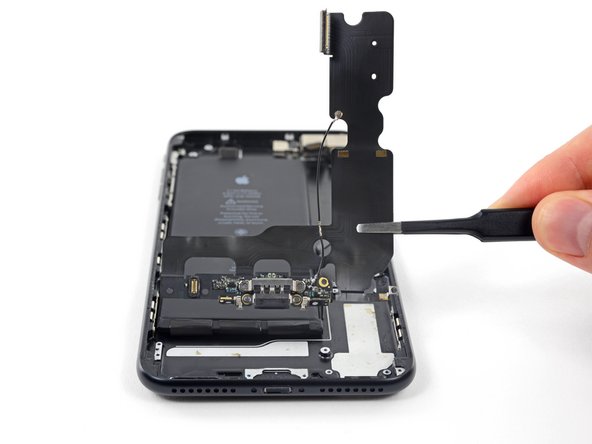

    • مجموعه اتصال دهنده لایتنینگ را بردارید.
    • قبل از نصب یا تعویض مجموعه کانکتور لایتنینگ:

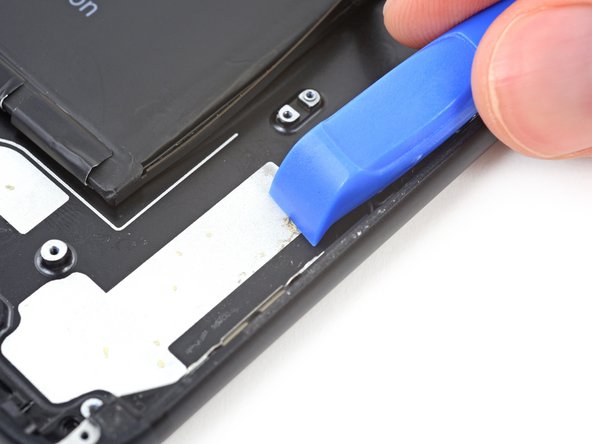

    • از یک ابزار پلاستیکی برای تمیز کردن تکه های باقی مانده چسب از قاب پشتی استفاده کنید.
    • می‌توانید باقی‌مانده‌های سطح را با ایزوپروپیل الکل (غلظت 90 درصد یا بیشتر) و پارچه‌ای بدون پرز تمیز کنید. فقط در یک جهت پاک کنید، نه جلو و عقب.
    • مطمئن شوید که مجموعه کانکتور لایتنینگ به درستی قرار گرفته است تا دو نقطه سفید روی قاب پشتی آیفون از میان دو بریدگی دایره‌ای در کابل انعطاف‌پذیر لایتنینگ نشان داده شود. اگر این کار را انجام ندهند، کابل فلکس نامرتب باقی می‌ماند و نمی‌توانید آن را دوباره به سوکت آن روی برد منطقی وصل کنید.

مرحله 66

تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 66، تصویر 1 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 66، تصویر 2 از 3تعویض مونتاژ کانکتور لایتنینگ آیفون 7 پلاس: مرحله 66، تصویر 3 از 3

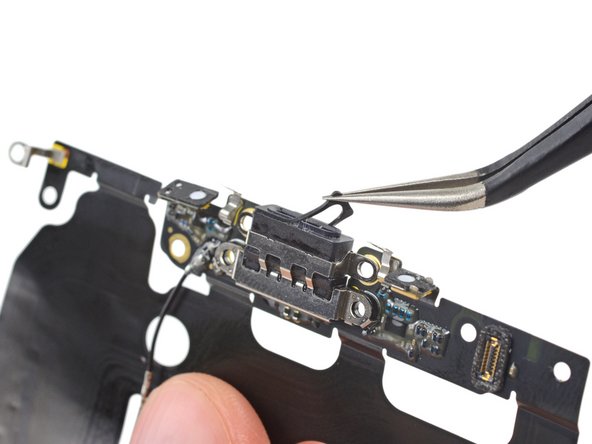

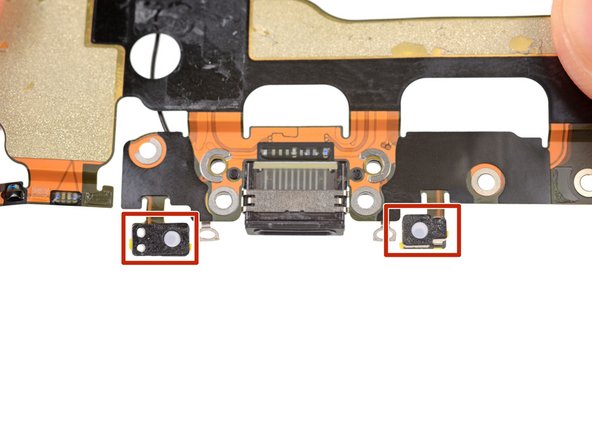

    • یک واشر لاستیکی در پایین کانکتور لایتنینگ از آیفون شما در برابر نفوذ مایعات و گرد و غبار محافظت می کند. اگر یک مجموعه اتصال لایتنینگ جدید نصب می کنید، ممکن است لازم باشد واشر را با دقت جدا کرده و به قسمت جدید منتقل کنید.
    • چسب کوچک زیر هر میکروفون نیز از آیفون شما در برابر نفوذ مایعات و گرد و غبار محافظت می کند. برای بهترین نتیجه، دو چسب چسب را قبل از نصب مجموعه اتصال لایتنینگ خود تعویض کنید.

نتیجه

قطعه جایگزین جدید خود را با قطعه اصلی مقایسه کنید—ممکن است لازم باشد قبل از نصب، اجزای باقی مانده را انتقال دهید یا پشتی های چسب را از قطعه جدید جدا کنید.

برای مونتاژ مجدد دستگاه خود، مراحل بالا را به ترتیب معکوس دنبال کنید.

زباله های الکترونیکی خود را به یک بازیافت دارای گواهی R2 یا e-Stewards ببرید .

تعمیر طبق برنامه پیش نرفت؟ برخی از عیب‌یابی‌های اولیه را امتحان کنید، یا برای کمک در انجمن پاسخ‌های ما جستجو کنید .

جدیدتر iPhone 7 Plus Logic Board Replacement
بازگشت به لیست
قدیمی‌تر iPhone 7 Plus LCD and Digitizer Replacement

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
