تعویض برد منطقی آیفون 6s

معرفی

به مرحله 1 بروید

برای تعویض برد منطقی در آیفون 6 اس مراحل این راهنما را دنبال کنید.

مهم است که توجه داشته باشید که برد منطقی و حسگر اثر انگشت Touch ID هر آیفون در کارخانه جفت شده اند، بنابراین تعویض برد منطقی Touch ID را غیرفعال می کند مگر اینکه دکمه هوم جایگزینی را نیز نصب کنید که به درستی با برد منطقی جدید جفت شده باشد.

همچنین می توانید از این راهنما به عنوان مرجع برای جایگزینی برچسب های محافظ EMI برد منطقی استفاده کنید .

مرحله 1 پیچ های پنتالوب

• • قبل از جدا کردن آیفون خود، باتری را زیر 25 درصد تخلیه کنید. یک باتری لیتیوم یون شارژ شده در صورت سوراخ شدن تصادفی می تواند آتش بگیرد و/یا منفجر شود.
  • قبل از شروع جداسازی، آیفون خود را خاموش کنید.

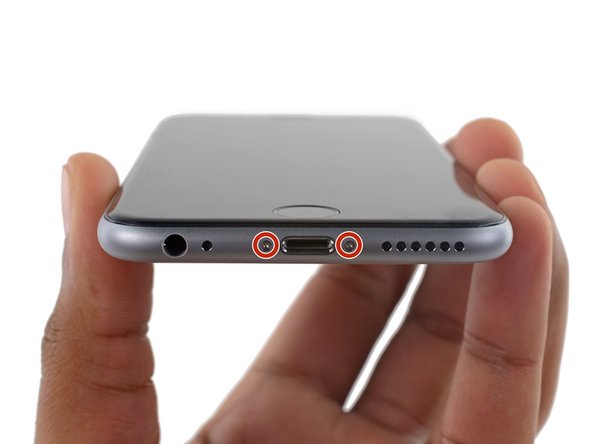

  • دو پیچ 3.4 میلی متری P2 Pentalobe را در لبه پایینی آیفون، در دو طرف کانکتور لایتنینگ باز کنید.

مرحله 2 دستورالعمل ضد گیره

• • دو مرحله بعدی Anti-Clamp را نشان می‌دهد، ابزاری که ما برای آسان‌تر کردن فرآیند باز کردن طراحی کرده‌ایم. اگر از Anti-Clamp استفاده نمی کنید، سه مرحله را برای یک روش جایگزین نادیده بگیرید.
  • برای دستورالعمل های کامل در مورد نحوه استفاده از ضد گیره، این راهنما را بررسی کنید .

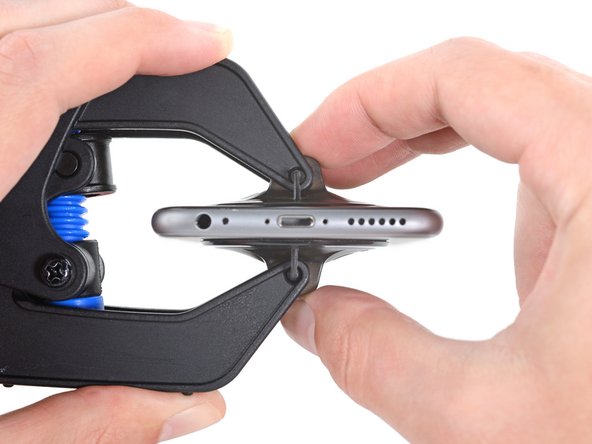

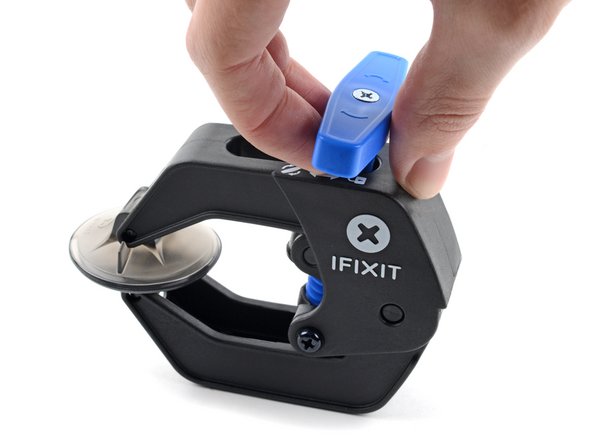

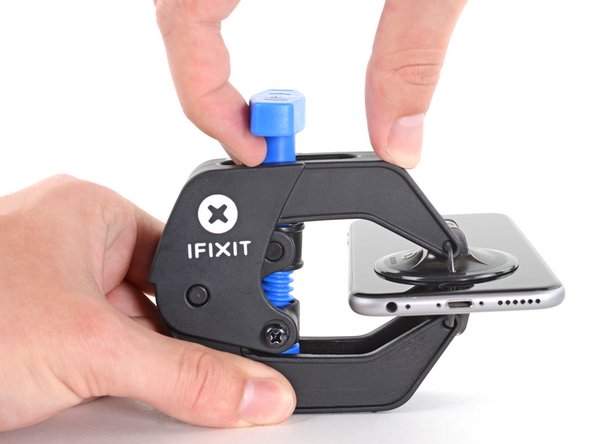

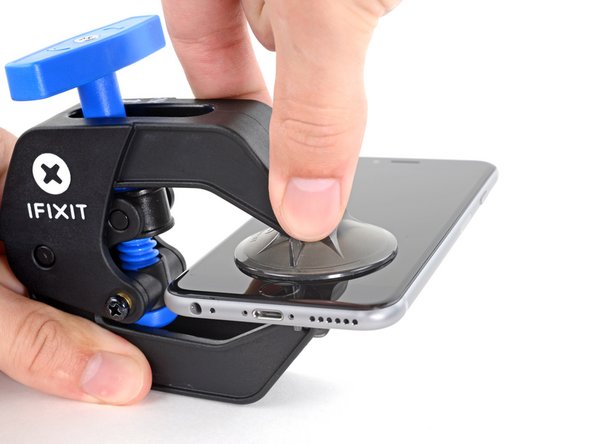

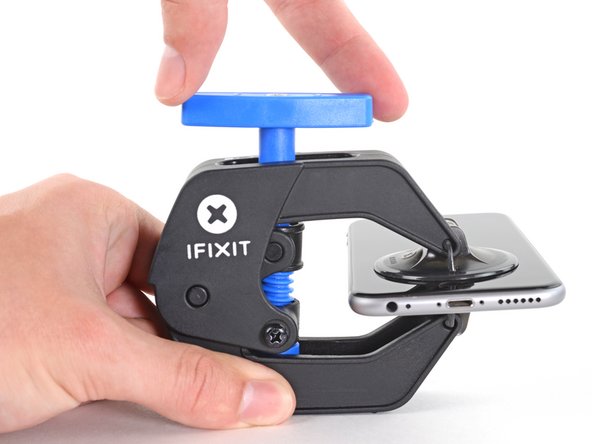

  • دستگیره آبی رنگ را به سمت عقب بکشید تا بازوهای Anti-Clamp باز شوند.
  • بازوها را روی لبه چپ یا راست آیفون خود بکشید.
  • مکنده ها را نزدیک لبه پایینی آیفون درست بالای دکمه هوم قرار دهید – یکی در جلو و دیگری در پشت.
  • فنجان ها را به هم فشار دهید تا محل مورد نظر مکش شود.
  • اگر متوجه شدید که سطح آیفون شما خیلی لغزنده است که Anti-Clamp نمی تواند روی آن بماند، می توانید از نوار چسب برای ایجاد یک سطح محکم تر استفاده کنید .

مرحله 3

• • دسته آبی را به سمت جلو بکشید تا بازوها قفل شوند.
  • دسته را در جهت عقربه های ساعت 360 درجه یا تا زمانی که فنجان ها شروع به کشیده شدن کنند بچرخانید.
  • اطمینان حاصل کنید که مکنده ها در یک راستا با یکدیگر قرار دارند . اگر شروع به لیز خوردن از تراز کردند، ساکشن کاپ ها را کمی شل کنید و بازوها را دوباره مرتب کنید.

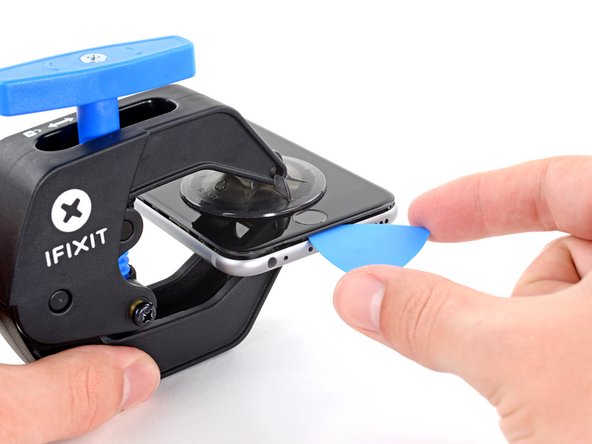

  • هنگامی که Anti-Clamp شکاف بزرگی ایجاد کرد، یک پیک باز را زیر صفحه قرار دهید.
  • اگر ضد گیره شکاف کافی ایجاد نکرد، دسته را یک چهارم دور بچرخانید.
  • بیش از یک چهارم دور در یک زمان نچرخید و چند ثانیه بین پیچ‌ها صبر کنید. بگذارید Anti-Camp و زمان کار را برای شما انجام دهند.
  • از سه مرحله بعدی بگذرید.

مرحله 4 روش باز کردن

• • اگر آنتی کلمپ ندارید، سه مرحله بعدی را برای استفاده از دسته مکش دنبال کنید.

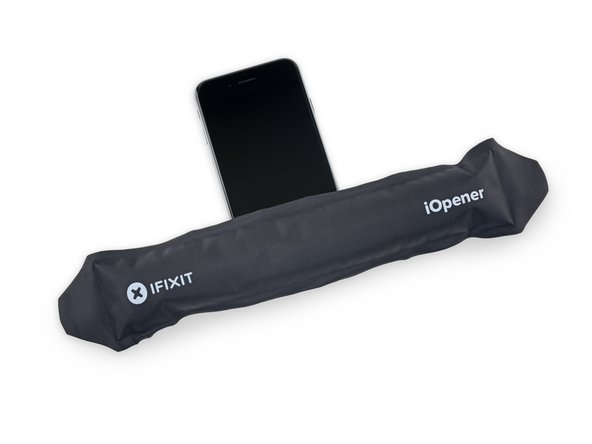

  • با استفاده از iOpener یا سشوار حدود یک دقیقه حرارت ملایم را روی لبه پایینی آیفون قرار دهید .
  • گرما چسبی که صفحه را محکم می کند نرم می کند و باز شدن آن را آسان تر می کند.

مرحله 5

• • باز کردن نمایشگر روی 6s یک نوار نازک از چسب را در اطراف محیط نمایشگر جدا می کند. اگر ترجیح می دهید چسب را جایگزین کنید، قبل از ادامه، مجموعه ای از نوارهای چسب جدید را آماده کنید. امکان تکمیل تعمیر بدون تعویض چسب وجود دارد و احتمالاً تفاوتی در عملکرد مشاهده نخواهید کرد.

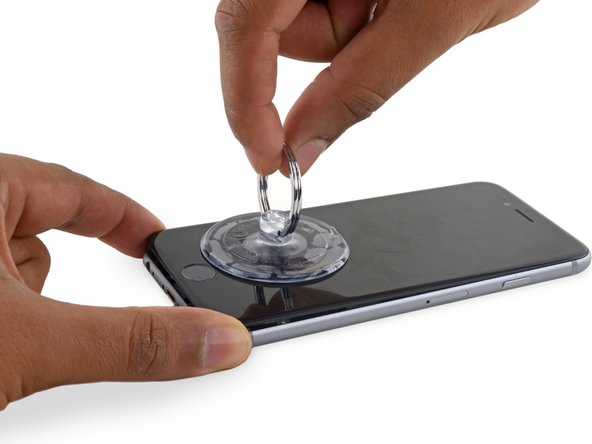

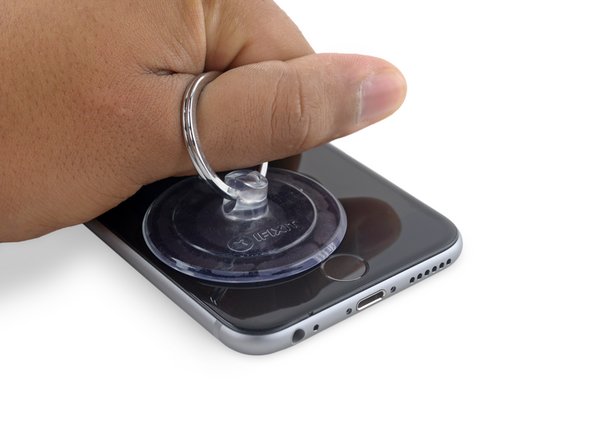

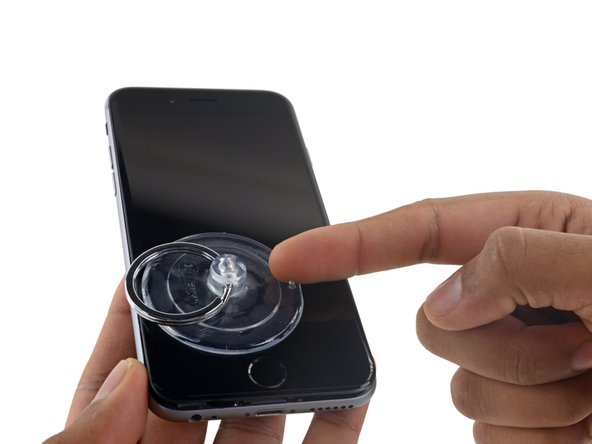

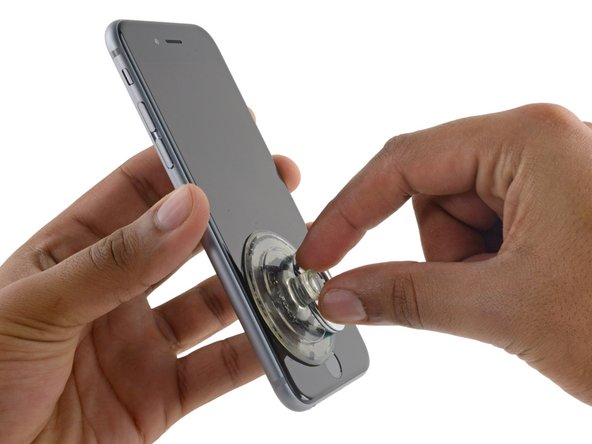

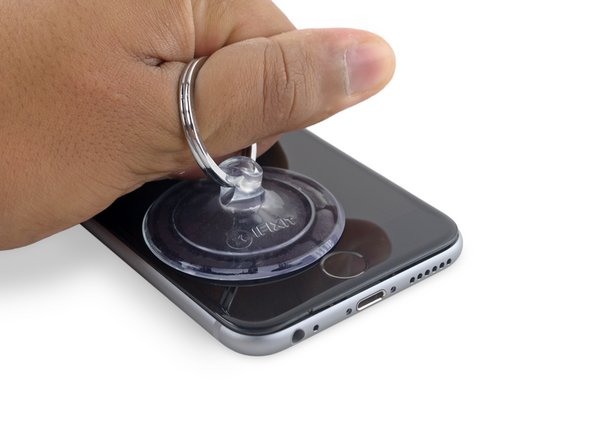

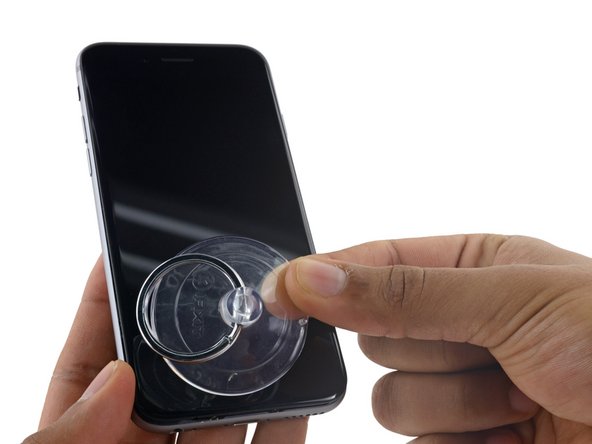

  • یک مکنده را در گوشه سمت چپ پایین مجموعه نمایشگر قرار دهید.
  • مراقب باشید که ساکشن کاپ را روی دکمه هوم قرار ندهید .
  • اگر صفحه نمایش شما به شدت ترک خورده است، پوشاندن آن با یک لایه نوار بسته بندی شفاف ممکن است به ساکشن کاپ اجازه بچسبد. همچنین، ممکن است به جای ساکشن کاپ از نوار بسیار قوی استفاده شود. اگر همه چیز شکست خورد، می توانید مکنده را به صفحه شکسته چسب بزنید.

مرحله 6

• • ساکشن کاپ را با فشار ثابت و محکم به سمت بالا بکشید تا فاصله کمی بین پانل جلو و قاب عقب ایجاد شود.
  • وقت بگذارید و نیروی محکم و ثابتی را اعمال کنید. مجموعه نمایشگر نسبت به بسیاری از دستگاه ها بسیار محکم تر است و با چسب نگه داشته می شود.
  • کشیدن بیش از حد ممکن است به مجموعه نمایشگر آسیب برساند. به اندازه کافی فشار وارد کنید تا شکاف کوچکی بین مجموعه نمایشگر و قاب پشتی ایجاد شود.
  • اگر مشکلی دارید، جلوی آیفون را با استفاده از iOpener، سشوار یا تفنگ حرارتی گرم کنید تا زمانی که برای لمس آن کمی داغ شود. این به نرم شدن چسبی که لبه های نمایشگر را محکم می کند کمک می کند.

مرحله 7

• • یک بریدگی در قسمت زیرین نمایشگر، درست بالای جک هدفون وجود دارد. اینجا امن ترین مکان برای شروع باز کردن گوشی است.

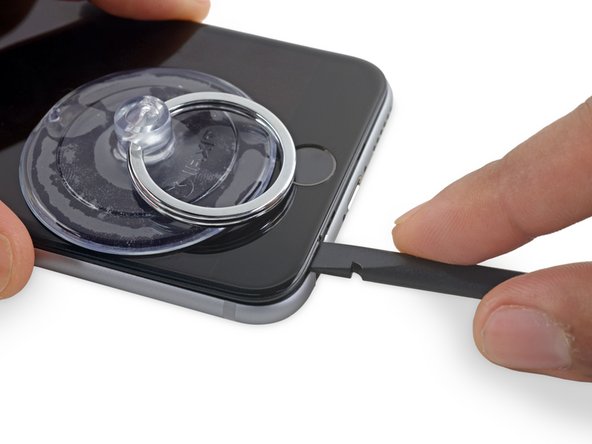

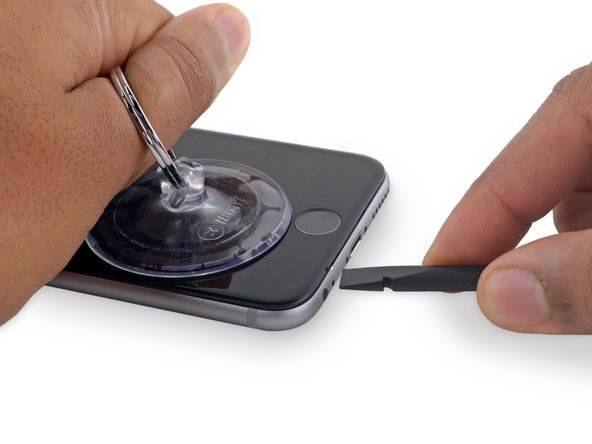

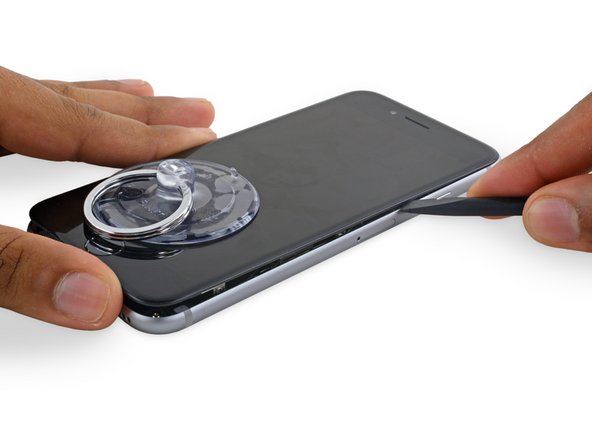

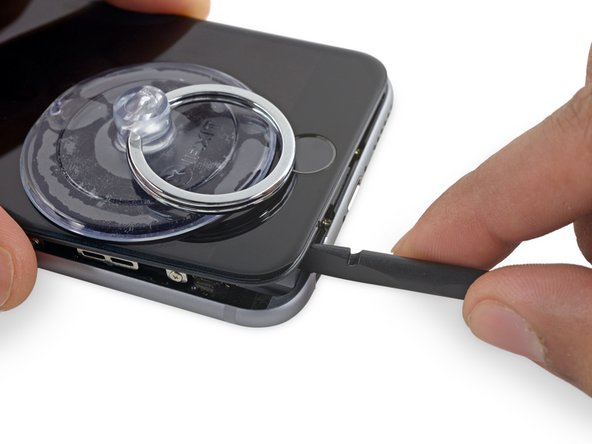

  • لبه صاف یک اسپاگر را در شکاف بین صفحه نمایش و قاب پشتی، درست بالای جک هدفون قرار دهید.

مرحله 8

• • اسپاجر را بچرخانید تا شکاف بین مجموعه پنل جلویی و بقیه قسمت های تلفن بیشتر شود.

مرحله 9

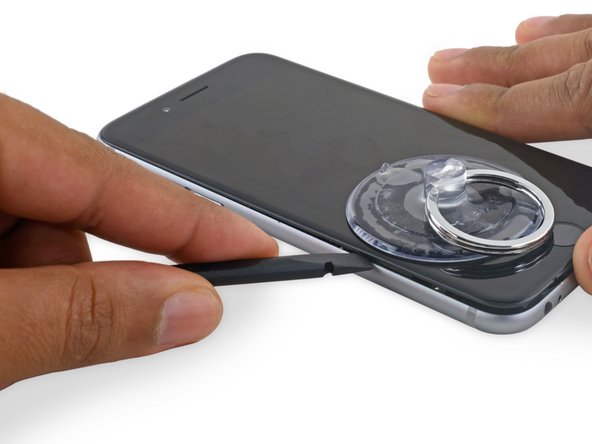

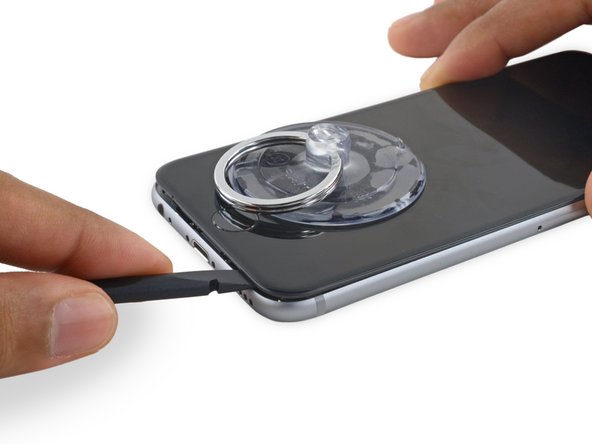

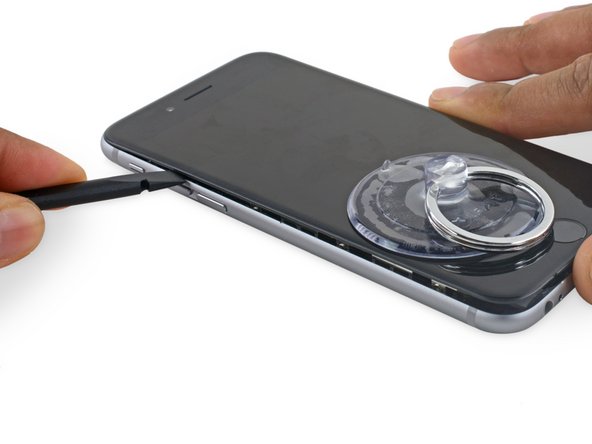

• • انتهای صاف اسپاجر را در سمت چپ گوشی، بین مجموعه نمایشگر و قاب پشتی قرار دهید.
  • اسپاجر را از کناره تلفن به سمت بالا بکشید تا چسب جدا شود و گیره ها آزاد شوند.

مرحله 10

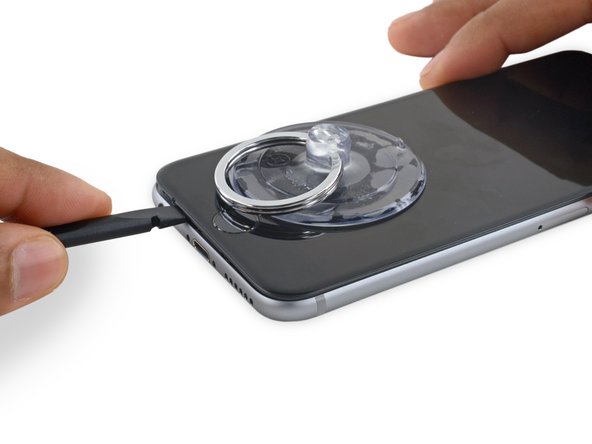

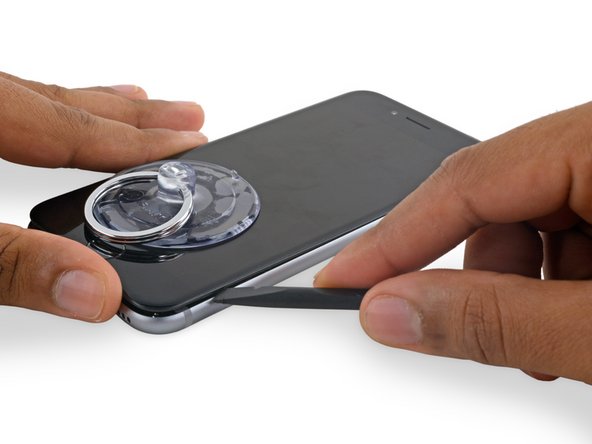

• • اسپاجر را بردارید و دوباره آن را در لبه پایینی، جایی که گوشی را باز کردید، قرار دهید.
  • اسپاجر را به سمت راست، در امتداد لبه پایینی گوشی بلغزانید.

مرحله 11

• • اسپاجر را به سمت راست بکشید تا چسب را جدا کنید و گیره های نمایشگر را از آیفون جدا کنید.

مرحله 12

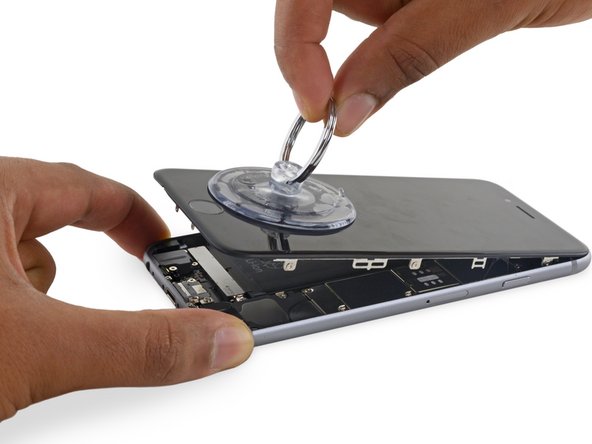

• • از مکنده استفاده کنید تا نمایشگر را باز کنید و آخرین چسب را بشکنید.
  • نمایشگر را بیشتر از 90 درجه باز نکنید، زیرا همچنان در بالا با سه کابل متصل است که در صورت کشیده شدن ممکن است بشکنند.

مرحله 13

• • نوک سمت بالایی ساکشن کاپ را به سمت بالا بکشید تا آن را از پنل جلویی جدا کنید.

مرحله 14

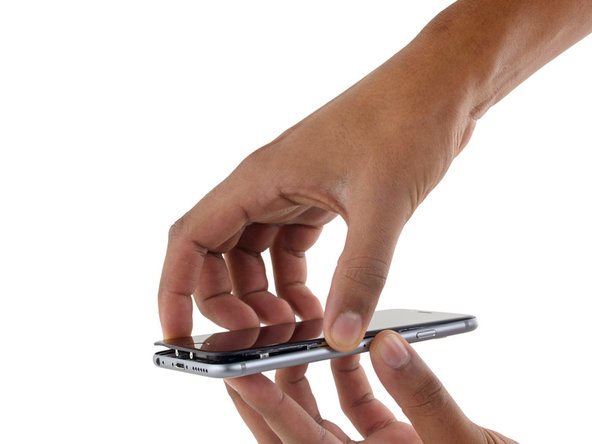

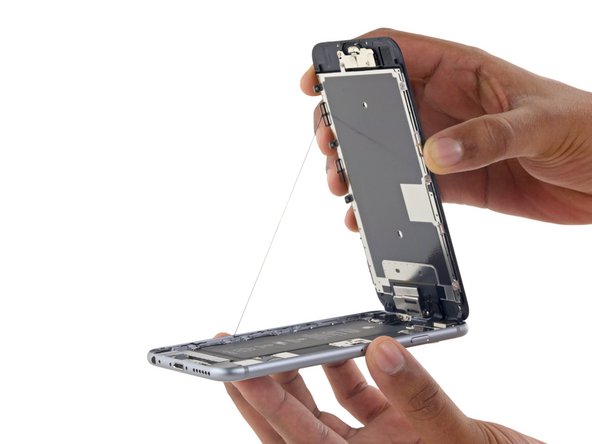

• • به آرامی مجموعه نمایشگر را بگیرید و با استفاده از گیره های بالای پانل جلویی به عنوان لولا، آن را بالا ببرید تا گوشی باز شود.
  • نمایشگر را با زاویه 90 درجه باز کنید و آن را به چیزی تکیه دهید تا در حین کار با تلفن، آن را نگه دارید.
  • یک نوار لاستیکی اضافه کنید تا نمایشگر در حین کار به طور ایمن در جای خود ثابت بماند. این کار از فشار بی مورد روی کابل های نمایشگر جلوگیری می کند.
  • می توانید از یک نوشیدنی کنسرو باز نشده برای نگه داشتن صفحه نمایش استفاده کنید.

مرحله 15 اتصال باتری

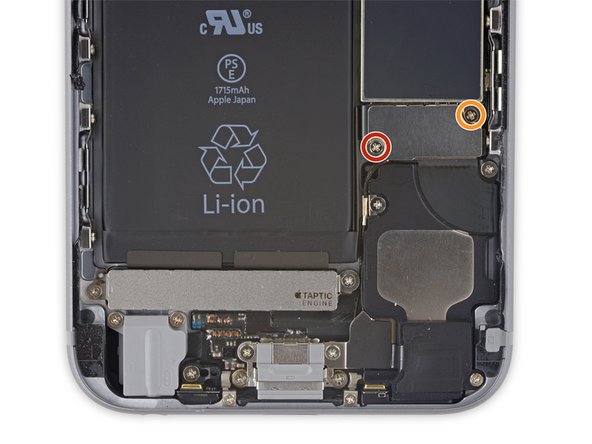

• • دو پیچ فیلیپس را که براکت کانکتور باتری را محکم می کنند، با طول های زیر باز کنید:
  • یک عدد پیچ ​​2.9 میلی متری
  • یک عدد پیچ ​​2.2 میلی متری
  • در طول این تعمیر، هر پیچ را ردیابی کنید و مطمئن شوید که دقیقاً از همان جایی که آمده است برمی گردد تا آسیبی به آیفون شما وارد نشود.

مرحله 16

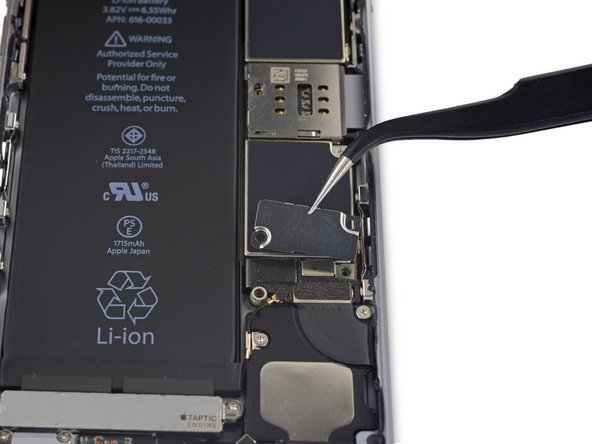

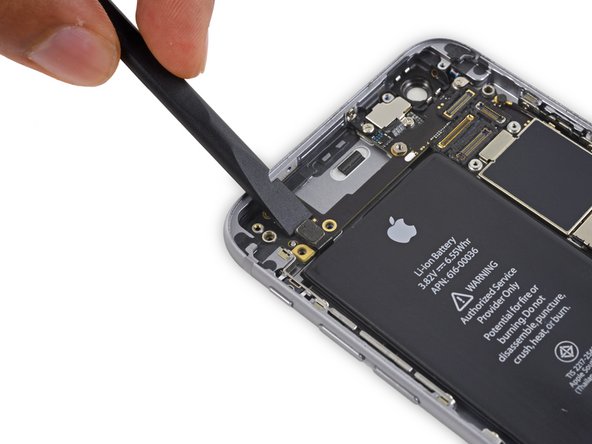

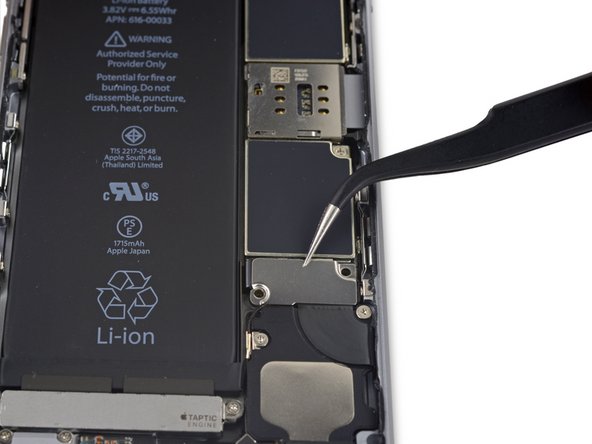

• • براکت کانکتور باتری را از آیفون جدا کنید.

مرحله 17

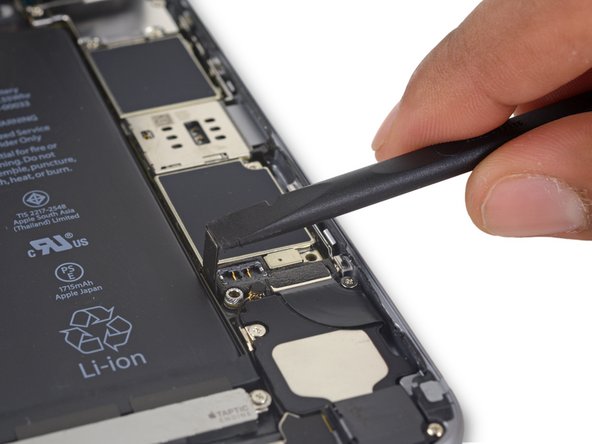

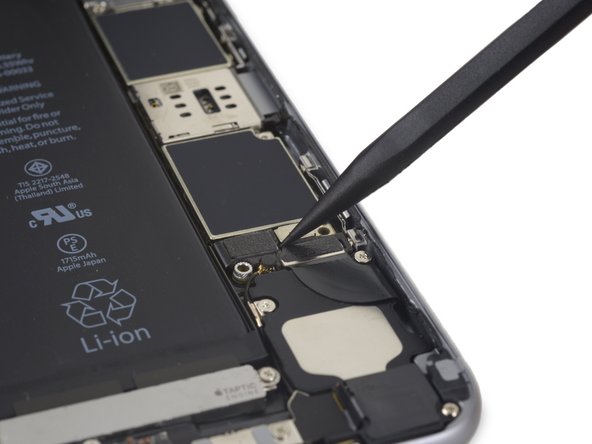

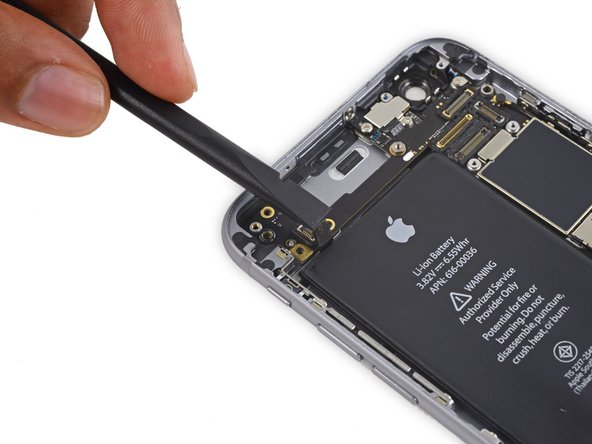

• • از نقطه اسپاجر برای جدا کردن کانکتور باتری با باز کردن مستقیم آن از برد منطقی استفاده کنید.

9 نظر

مرحله 18

• • کانکتور باتری را از برد منطقی دور کنید تا از سوکت خود جدا بماند تا از اتصال تصادفی به باتری در حین کار جلوگیری کنید.

7 نظر

مرحله 19 مونتاژ پانل جلو

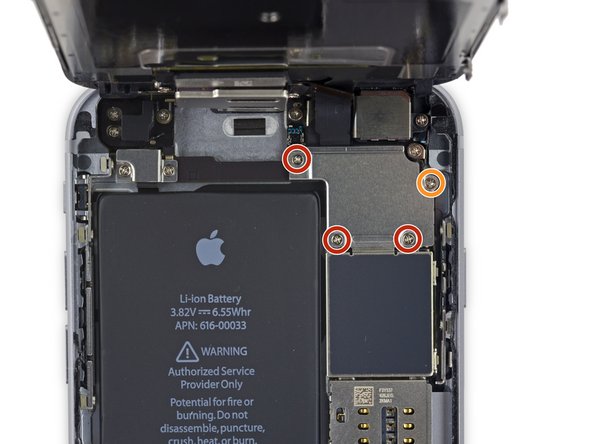

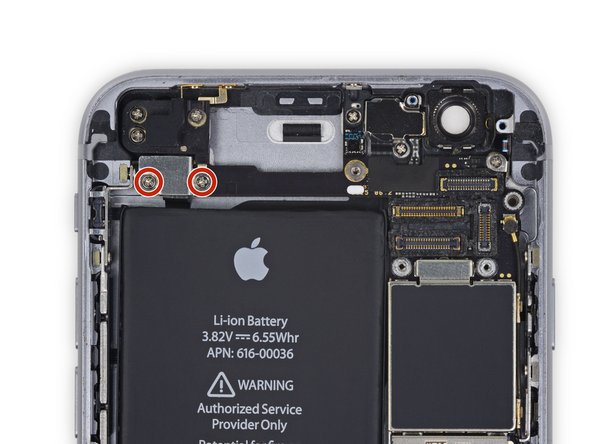

• • چهار پیچ فیلیپس زیر را که براکت کابل نمایشگر را محکم می‌کنند باز کنید:
  • سه پیچ 1.2 میلی متری
  • یک عدد پیچ ​​2.8 میلی متری

مرحله 20

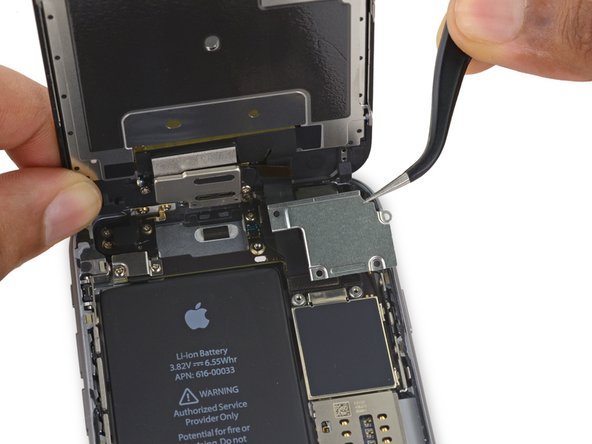

• • براکت کابل نمایشگر را بردارید.

3 نظر

مرحله 21

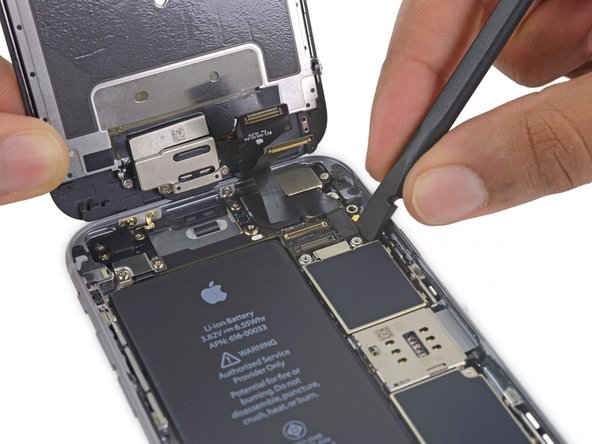

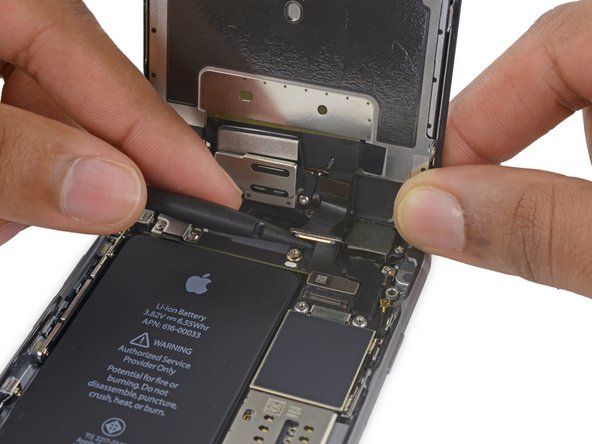

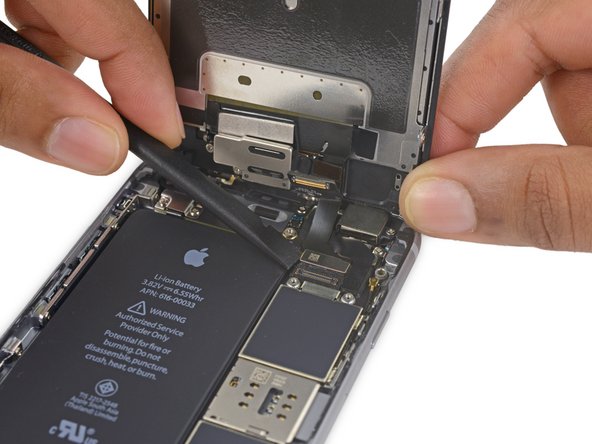

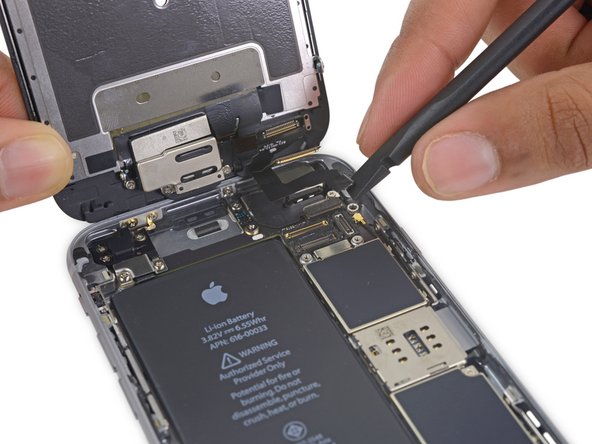

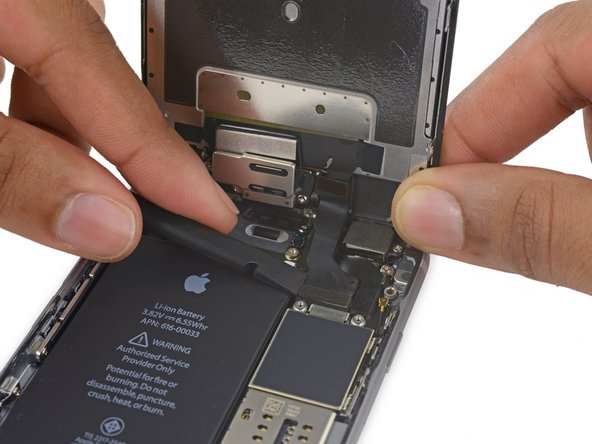

• • از یک اسپاگر یا ناخن تمیز برای جدا کردن کابل منعطف دوربین جلو با بیرون کشیدن مستقیم از سوکتش روی برد منطقی استفاده کنید.

6 نظر

مرحله 22

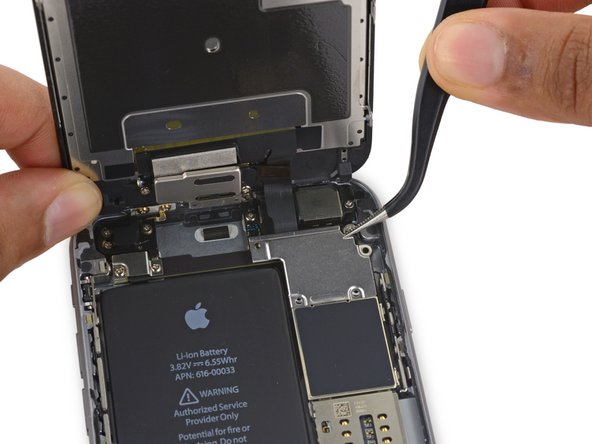

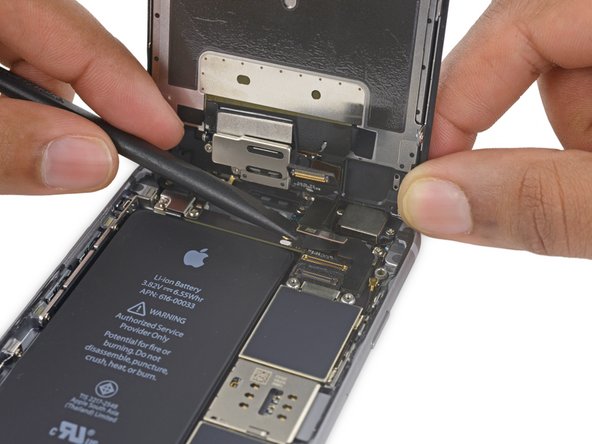

• • کابل دیجیتایزر را با بیرون کشیدن مستقیم از سوکت روی برد منطقی جدا کنید.
  • هنگام وصل مجدد کابل دیجیتایزر، مرکز کانکتور را فشار ندهید . یک انتهای کانکتور را فشار دهید، سپس طرف مقابل را فشار دهید. فشار دادن در مرکز کانکتور می تواند قطعه را خم کرده و باعث آسیب دیجیتایزر شود.

9 نظر

مرحله 23

• • قبل از اینکه کابل را جدا کنید یا دوباره وصل کنید در این مرحله مطمئن شوید که باتری جدا شده است.
  • کابل نمایشگر را با بیرون کشیدن مستقیم از سوکت روی برد منطقی جدا کنید.

مرحله 24

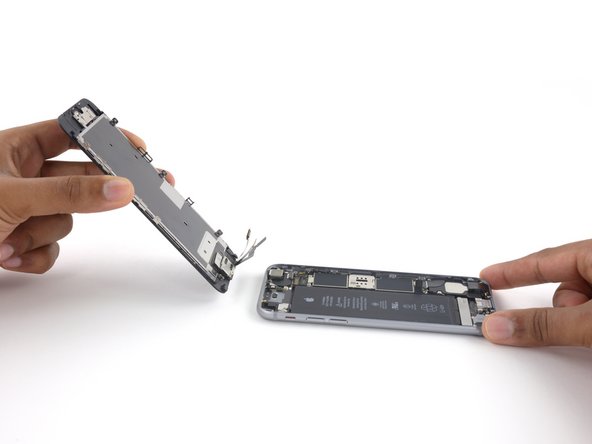

• • مجموعه نمایشگر را بردارید.
  • در طول مونتاژ مجدد، اگر می‌خواهید چسب اطراف لبه‌های نمایشگر را جایگزین کنید، در اینجا مکث کنید .

مرحله 25 دوربین عقب

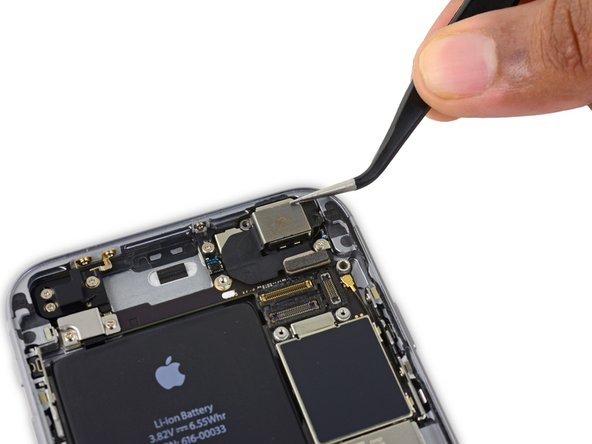

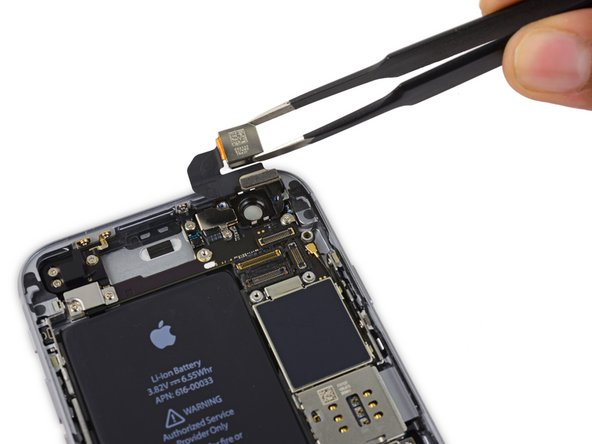

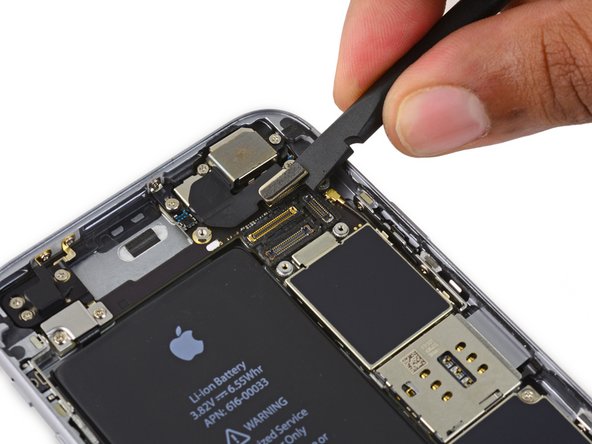

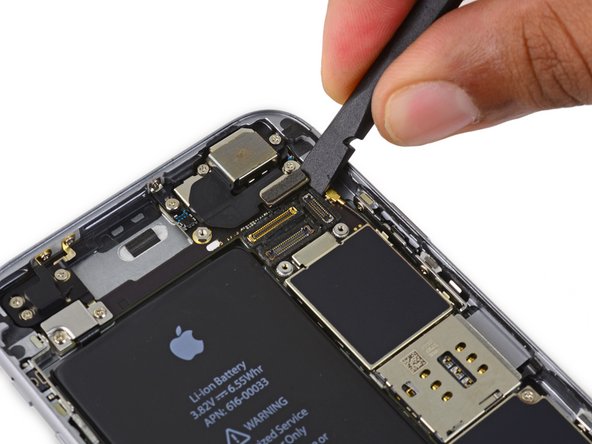

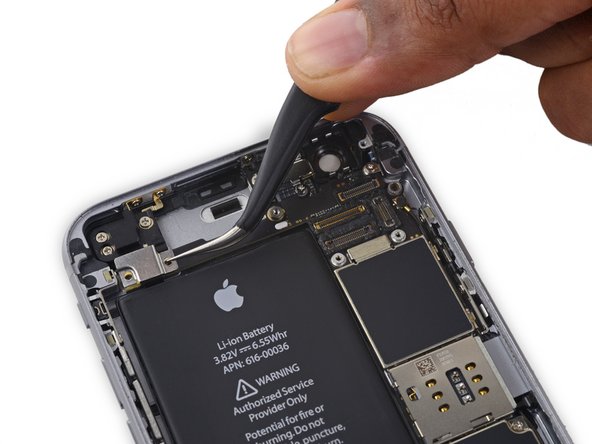

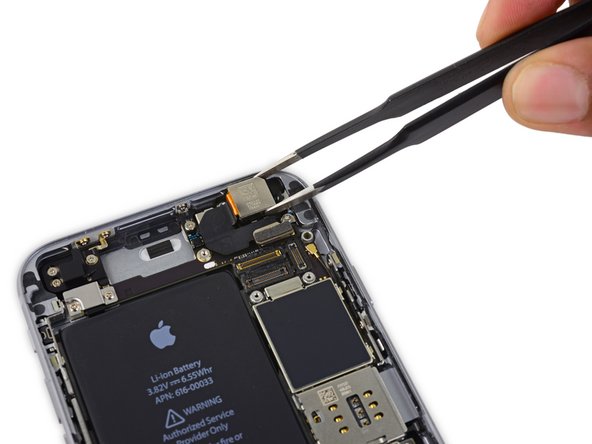

• • از انتهای صاف یک اسپاجر برای جدا کردن دوربین عقب از سوکت آن روی برد منطقی استفاده کنید.

مرحله 26

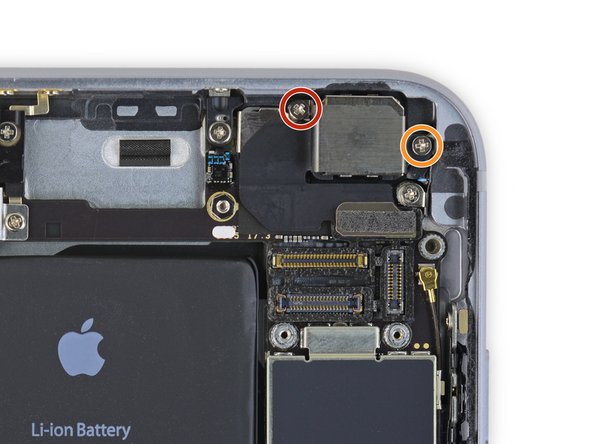

• • دو پیچ فیلیپس زیر براکت دوربین عقب را باز کنید:
  • یک عدد پیچ ​​1.6 میلی متری
  • یک پیچ 2.0 میلی متری

مرحله 27

• • براکت دوربین را بردارید.

مرحله 28

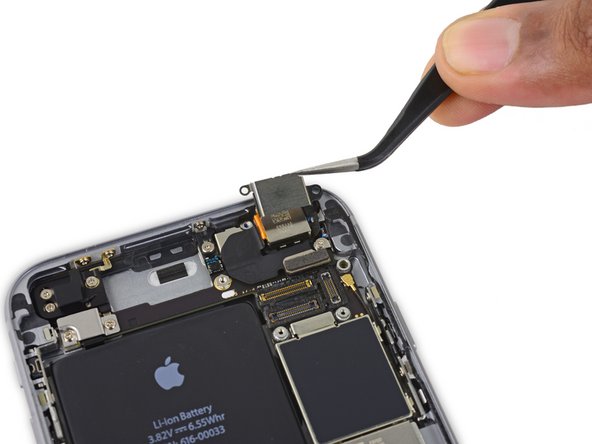

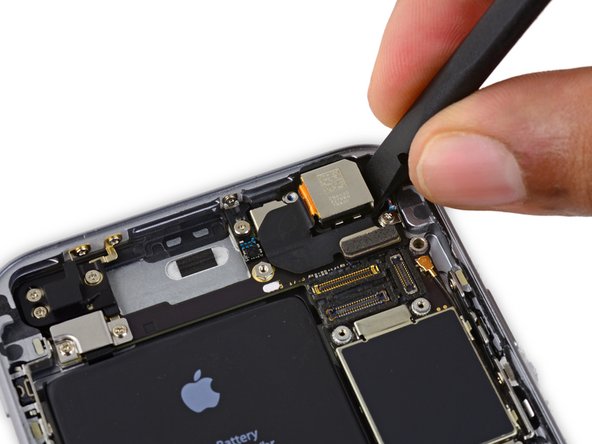

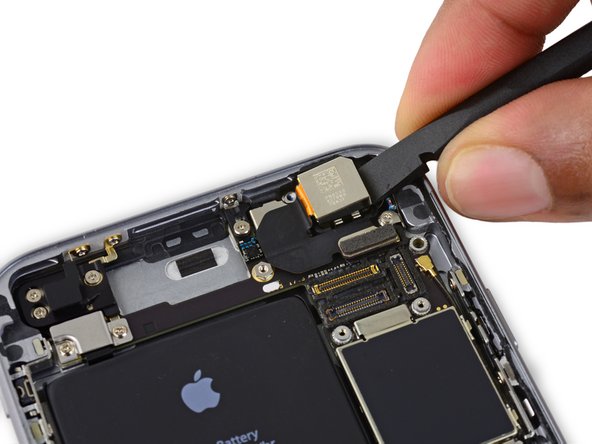

• • یک اسپاگر را در کنار دوربین، بین قاب پشتی و ماژول دوربین قرار دهید.
  • به آرامی دوربین را بالا بیاورید تا آن را از محفظه بیرون بیاورید.

مرحله 29

• • دوربین را بردارید.

مرحله 30 سینی سیم

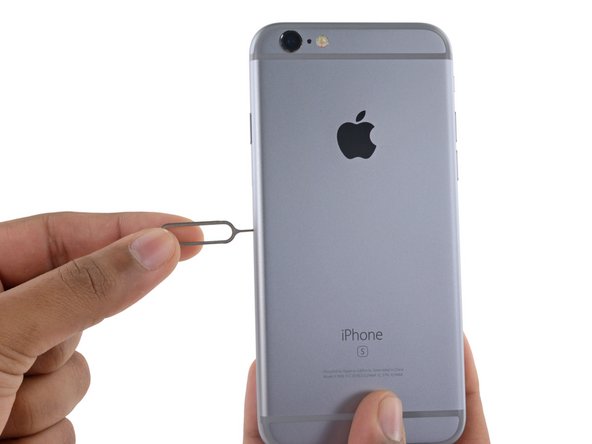

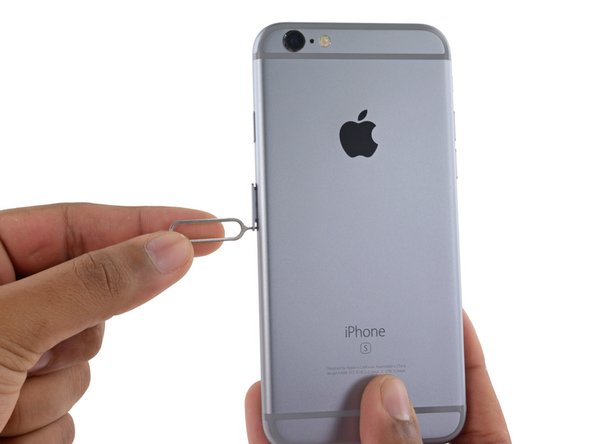

• • یک ابزار خروج سیم کارت یا یک گیره کاغذ را در سوراخ کوچک سینی سیم کارت قرار دهید.
  • برای خارج کردن سینی فشار دهید.
  • این ممکن است به نیروی قابل توجهی نیاز داشته باشد.

مرحله 31

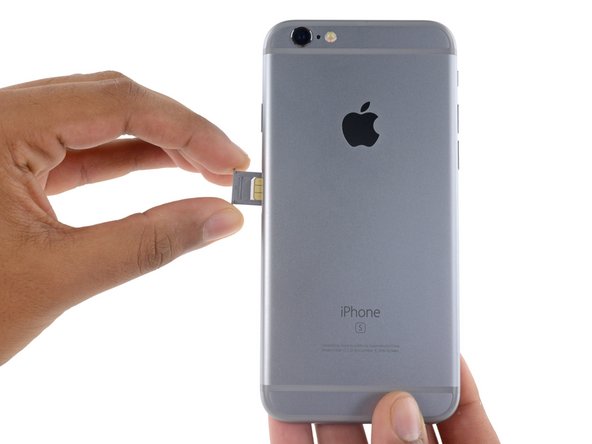

• • مجموعه سینی سیم کارت را از آیفون خارج کنید.
  • هنگام قرار دادن مجدد سیم کارت، مطمئن شوید که جهت مناسب نسبت به سینی باشد.

مرحله 32 تخته منطق

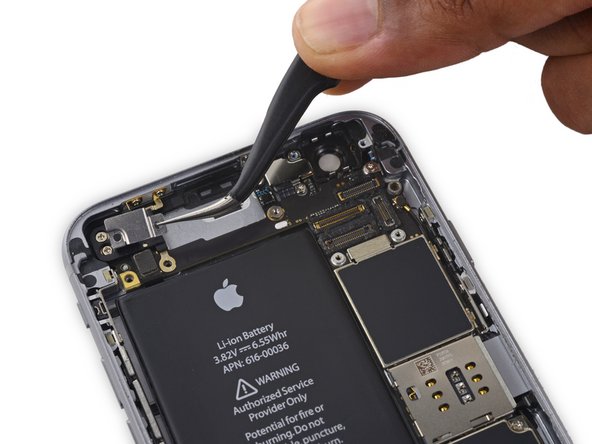

• • دو پیچ فیلیپس 2.3 میلی‌متری را که براکت اتصال کابل قطعه بالایی را محکم می‌کنند، باز کنید.

مرحله 33

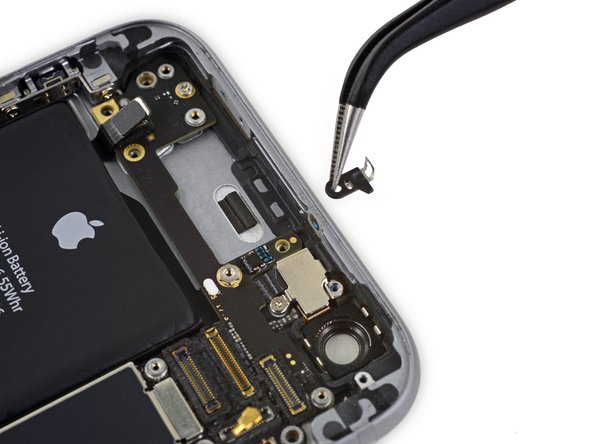

• • براکت اتصال کابل جزء بالایی را بردارید.

مرحله 34

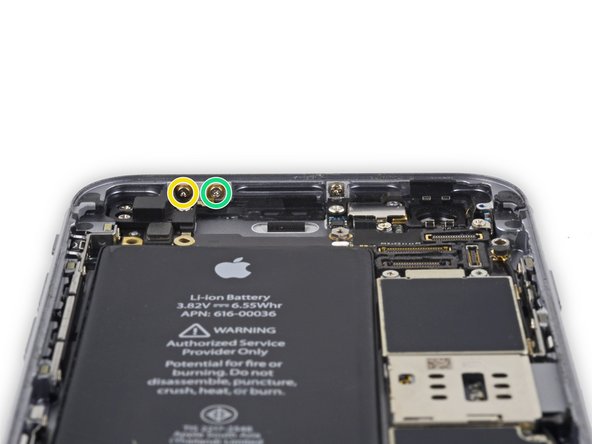

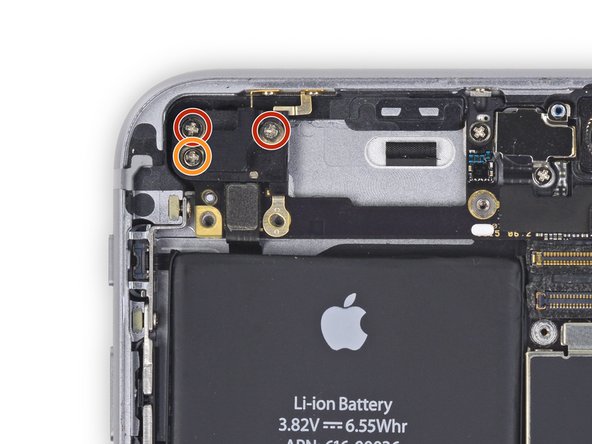

• • پنج پیچ فیلیپس زیر را که آنتن وای‌فای سمت چپ بالا را محکم می‌کنند باز کنید:
  • دو عدد پیچ ​​1.5 میلی متری
  • یک عدد پیچ ​​2.3 میلی متری
  • یک عدد پیچ ​​1.9 میلی متری
  • یک پیچ 2.0 میلی متری

مرحله 35

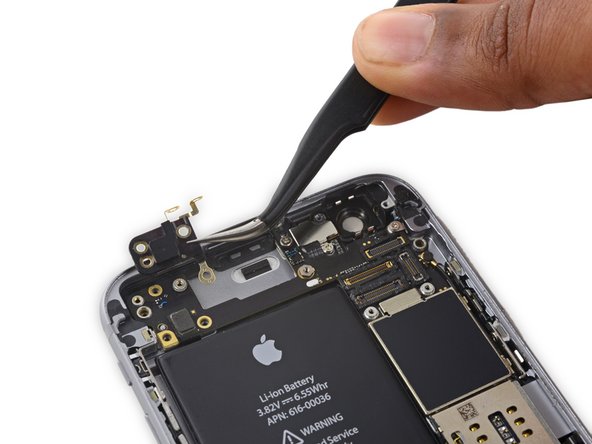

• • آنتن وای فای بالا سمت چپ را بردارید.

مرحله 36

• • از انتهای صاف یک اسپاجر برای جدا کردن کابل کنترل صدا از سوکت آن روی برد منطقی استفاده کنید.

مرحله 37

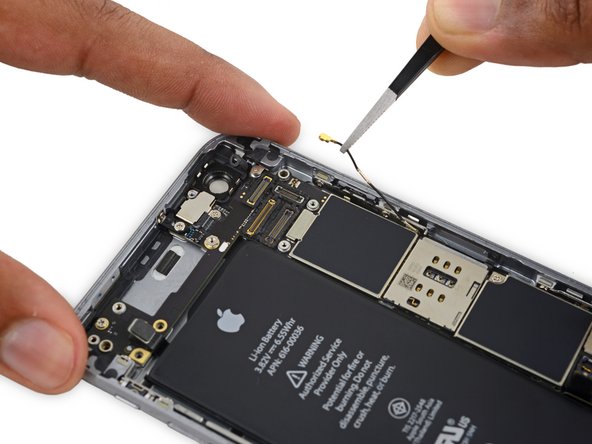

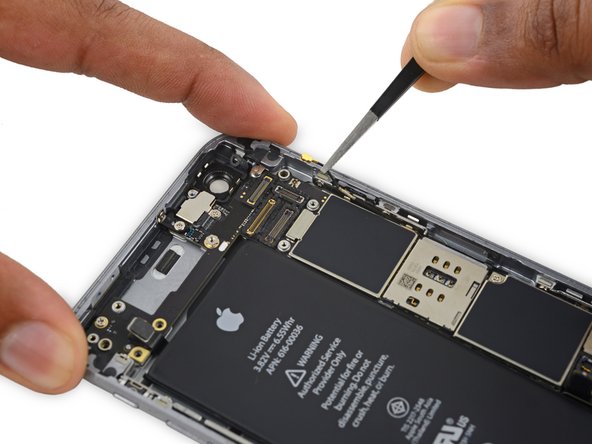

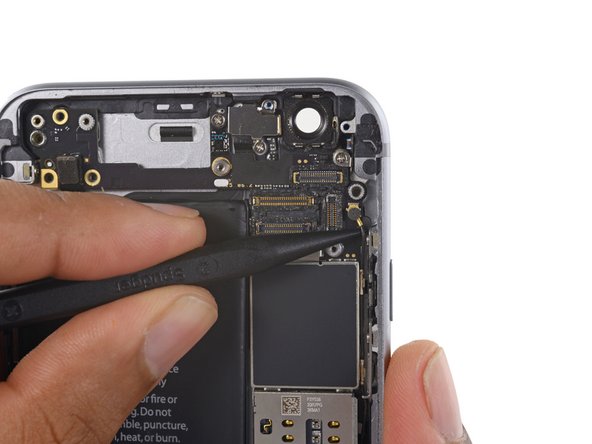

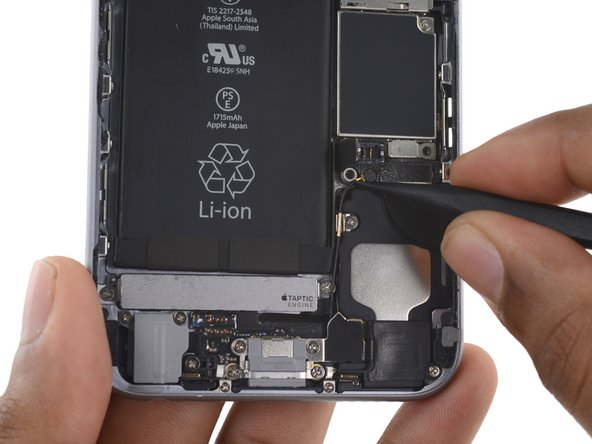

• • از نوک تیز اسپاجر برای جدا کردن کابل آنتن از سوکت آن در گوشه سمت راست بالای برد منطقی استفاده کنید.

مرحله 38

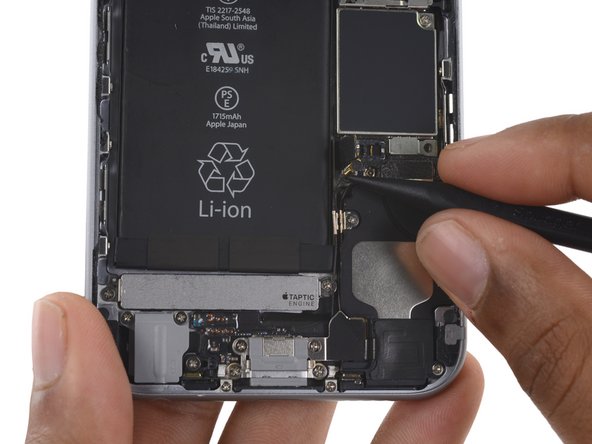

• • از نوک تیز یک اسپاجر برای جدا کردن کابل آنتن از سوکت آن در گوشه سمت چپ پایین برد منطقی استفاده کنید.

مرحله 39

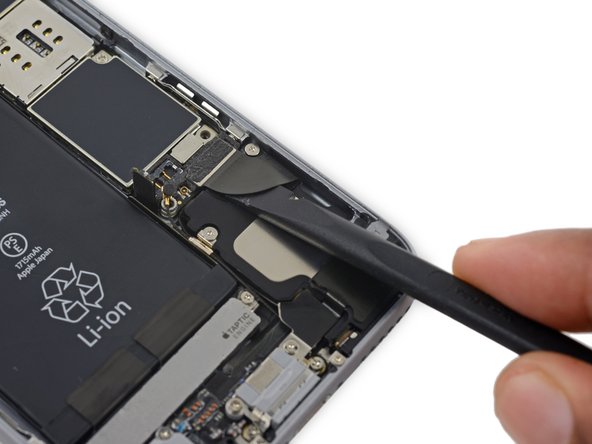

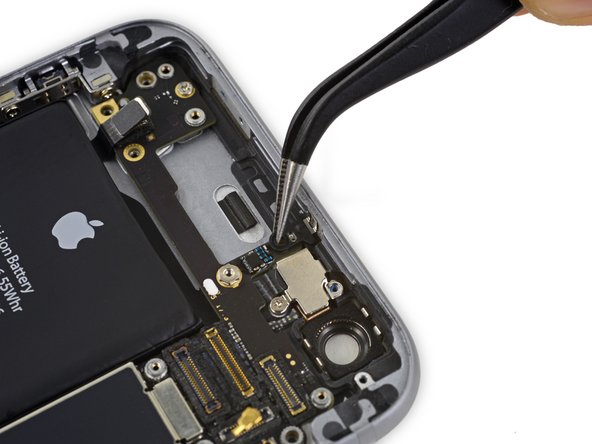

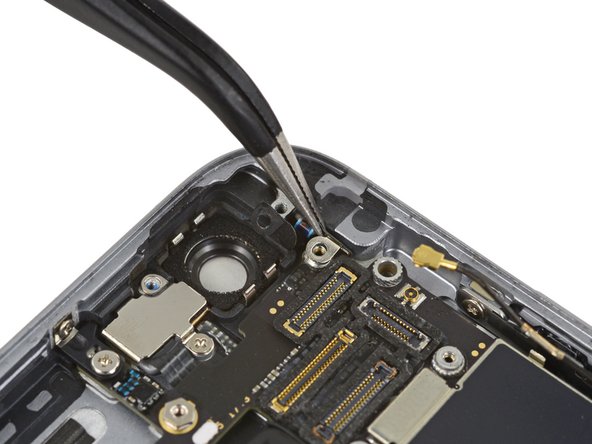

• • انتهای صاف یک اسپاجر را در زیر کابل روبان رابط لایتنینگ قرار دهید. بلند کنید تا آن را از سوکت روی برد منطقی جدا کنید.

مرحله 40

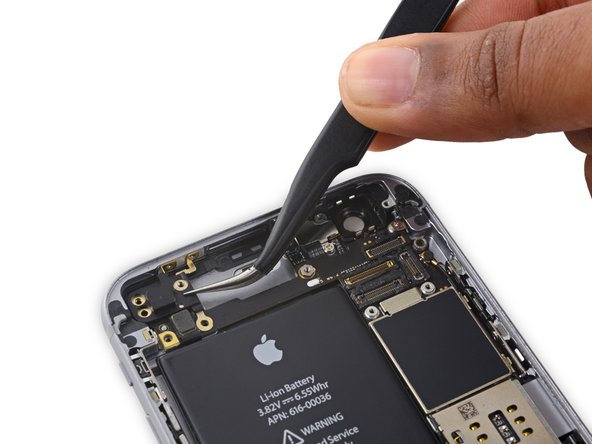

• • به آرامی کابل آنتن را به سمت بالا بکشید تا مسیر آن را از دو گیره سمت راست برد منطقی جدا کنید.

مرحله 41

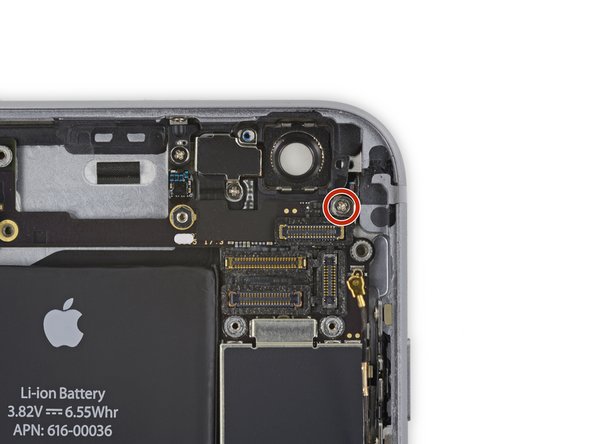

• • پیچ 1.3 میلی‌متری فیلیپس را که براکت NFC را روی برد منطقی محکم می‌کند، باز کنید.

مرحله 42

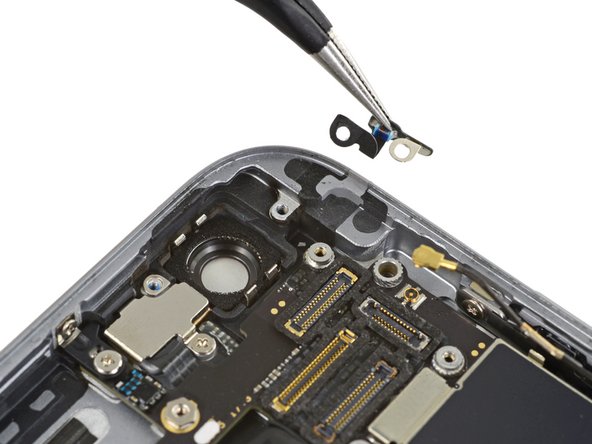

• • براکت NFC را بردارید.

مرحله 43

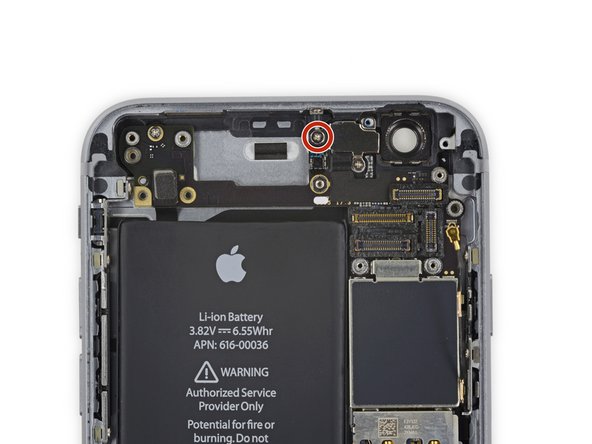

• • دو پیچ فیلیپس زیر را باز کنید:

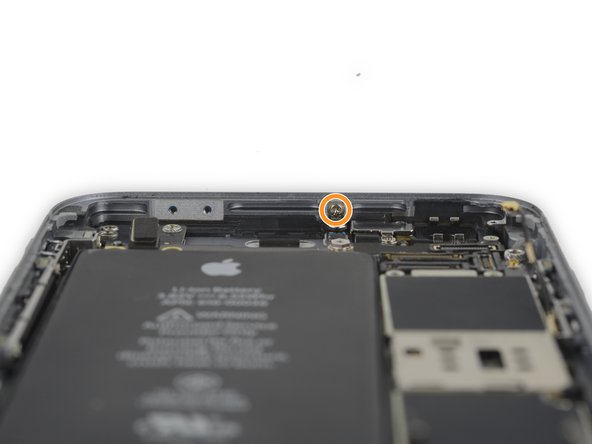

  • یک پیچ 2.5 میلی متری در بالای برد منطقی
  • یک پیچ 1.4 میلی متری در لبه بالایی قاب عقب قرار می گیرد

مرحله 44

• • گیره پلاستیکی را بردارید.

مرحله 45

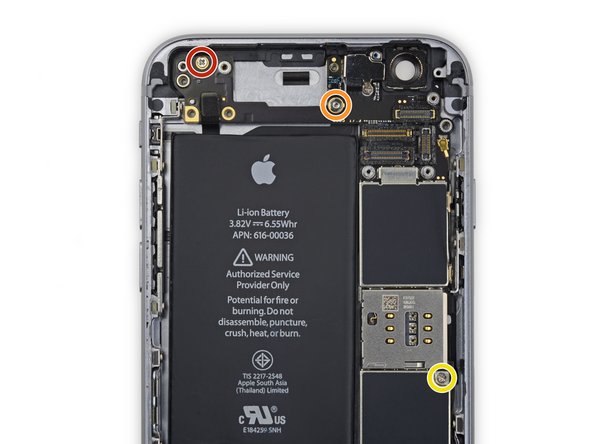

• • سه پیچ نهایی را که برد منطقی را به قاب پشتی محکم می کند باز کنید:
  • یک عدد پیچ ​​فیلیپس 1.9 میلی متری
  • یک مهره شش گوش 2.5 میلی متری
  • یک عدد پیچ ​​فیلیپس 1.8 میلی متری

مرحله 46

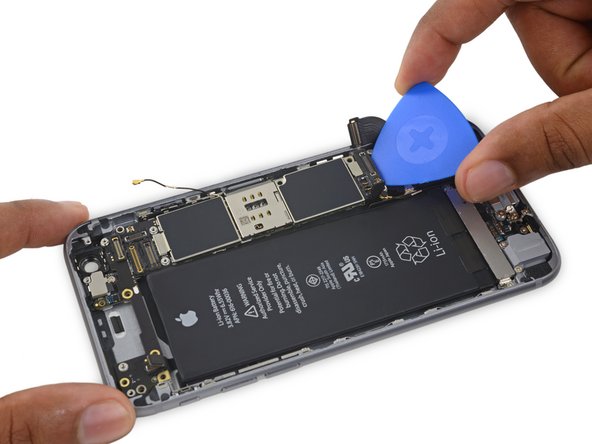

• • یک پیک باز را در زیر لبه پایین برد منطقی، بین برد و بلندگو قرار دهید.

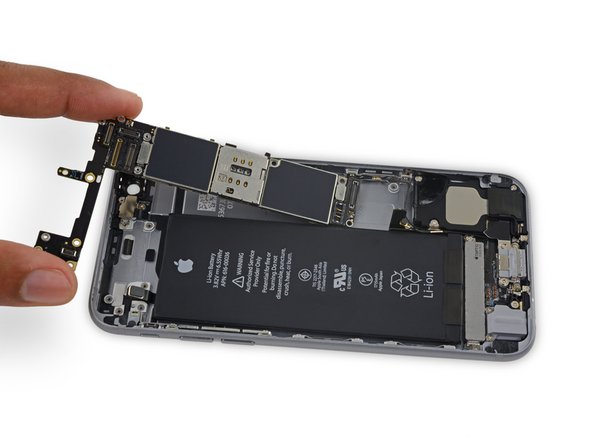

  • با استفاده از پیک باز، برد منطقی را به آرامی از محفظه آن بلند کنید.
  • برد منطق را بردارید.

نتیجه

برای مونتاژ مجدد دستگاه خود، این دستورالعمل ها را به ترتیب معکوس دنبال کنید.
