iPhone 6s LCD and Digitizer Replacement

  • ارسال شده توسط author-avatar
تعویض ال سی دی و دیجیتایزر آیفون 6 اس
26 تیر

تعویض ال سی دی و دیجیتایزر آیفون 6 اس

تعویض ال سی دی و دیجیتایزر آیفون 6 اس

معرفی

به مرحله 1 بروید

برای تعمیر آسان‌تر، از کیت تعمیر ما استفاده کنید و این راهنمای کوتاه‌تر را برای تعویض کل صفحه نمایش آیفون خود دنبال کنید.

برای تعمیرکننده‌های پیشرفته‌تر، این راهنما به شما کمک می‌کند فقط مجموعه LCD و دیجیتایزر آیفون (معروف به «پنل جلویی» خالی) را جایگزین کنید. این امر مستلزم آن است که قبل از نصب، چندین جزء را از صفحه اصلی خود به صفحه جدید منتقل کنید – از جمله دوربین جلو، بلندگوی گوشی، صفحه محافظ LCD و مجموعه دکمه خانه.

برای تمام تعمیرات صفحه نمایش/نمایشگر، مهم است که دکمه هوم اصلی را روی صفحه نمایش جدید منتقل کنید تا تاچ آیدی (اسکن اثر انگشت) کار کند.

همچنین می توانید از این راهنما برای تعویض قطعات زیر استفاده کنید:

  • براکت کابل مونتاژ پانل جلو
  • صفحه محافظ LCD
  • برچسب صفحه محافظ LCD
  • نگهدارنده دوربین جلو
  • مش اسپیکر گوشی

مرحله 1 پیچ های پنتالوب

تعویض ال سی دی و دیجیتایزر آیفون 6 اس، پیچ های پنتالوب: مرحله 1، تصویر 1 از 1

    • قبل از جدا کردن آیفون خود، باتری را زیر 25 درصد تخلیه کنید. یک باتری لیتیوم یون شارژ شده در صورت سوراخ شدن تصادفی می تواند آتش بگیرد و/یا منفجر شود.
    • قبل از شروع جداسازی، آیفون خود را خاموش کنید.
    • دو پیچ 3.4 میلی متری P2 Pentalobe را در لبه پایینی آیفون، در دو طرف کانکتور لایتنینگ باز کنید.

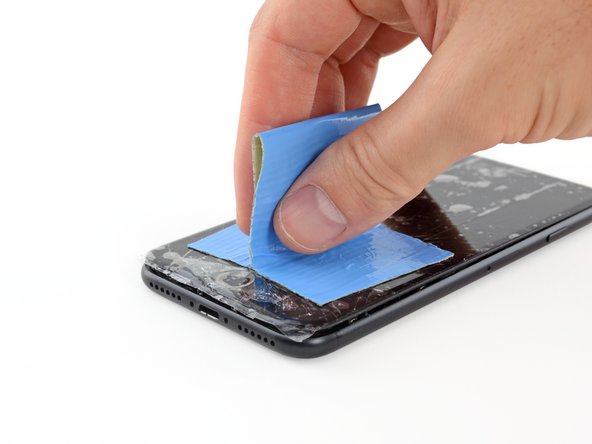

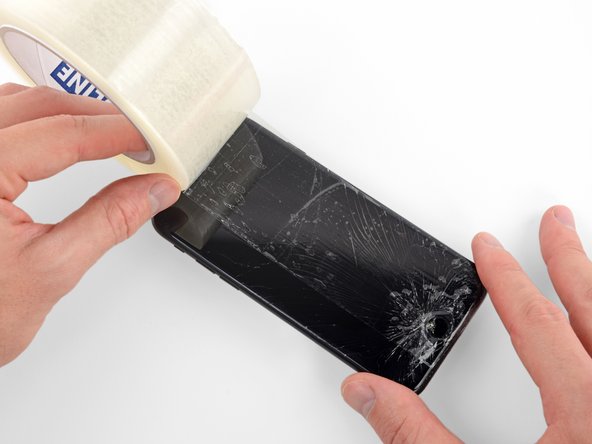

مرحله 2 روی صفحه نمایش نوار چسب بزنید

تعویض ال سی دی و دیجیتایزر آیفون 6 اس، نوار روی نمایشگر: مرحله 2، تصویر 1 از 3تعویض ال سی دی و دیجیتایزر آیفون 6 اس، نوار روی صفحه نمایش: مرحله 2، تصویر 2 از 3تعویض ال سی دی و دیجیتایزر آیفون 6 اس، نوار روی نمایشگر: مرحله 2، تصویر 3 از 3

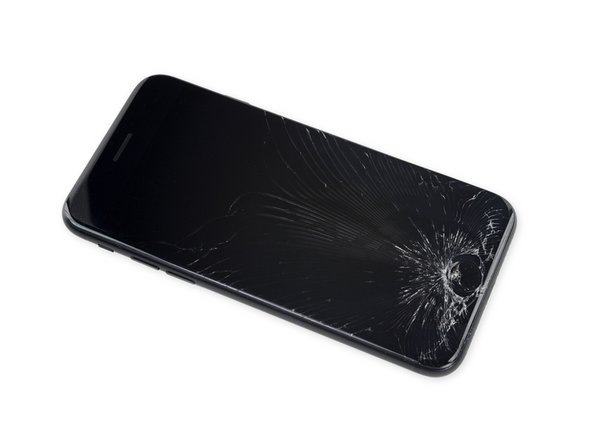

    • اگر شیشه صفحه نمایش شما ترک خورده است، از شکستگی بیشتر جلوگیری کنید و با چسباندن روی شیشه از آسیب بدنی در حین تعمیر جلوگیری کنید.
    • نوارهای همپوشانی از نوار بسته بندی شفاف را روی صفحه نمایش آیفون قرار دهید تا تمام صورت پوشانده شود.
    • این کار باعث می شود که خرده های شیشه محفوظ بماند و یکپارچگی ساختاری هنگام کنجکاوی و بلند کردن نمایشگر ایجاد شود.
    • از عینک ایمنی استفاده کنید تا از چشمان خود در برابر هرگونه لرزش شیشه ای در طول تعمیر محافظت کنید.
    • اگر شیشه شکسته چسباندن فنجان مکنده را در چند مرحله بعدی دشوار می کند، سعی کنید یک تکه چسب محکم (مانند نوار چسب) را در یک دسته تا کنید و به جای آن صفحه نمایش را با آن بلند کنید.

مرحله 3 دستورالعمل ضد گیره

تعویض ال سی دی و دیجیتایزر آیفون 6 اس، دستورالعمل ضد گیره: مرحله 3، تصویر 1 از 3تعویض ال سی دی و دیجیتایزر آیفون 6 اس، دستورالعمل ضد گیره: مرحله 3، تصویر 2 از 3تعویض ال سی دی و دیجیتایزر آیفون 6 اس، دستورالعمل های ضد گیره: مرحله 3، تصویر 3 از 3

    • دو مرحله بعدی Anti-Clamp را نشان می‌دهد، ابزاری که ما برای آسان‌تر کردن فرآیند باز کردن طراحی کرده‌ایم. اگر از Anti-Clamp استفاده نمی کنید، سه مرحله را برای یک روش جایگزین نادیده بگیرید.
    • برای دستورالعمل های کامل در مورد نحوه استفاده از ضد گیره، این راهنما را بررسی کنید .

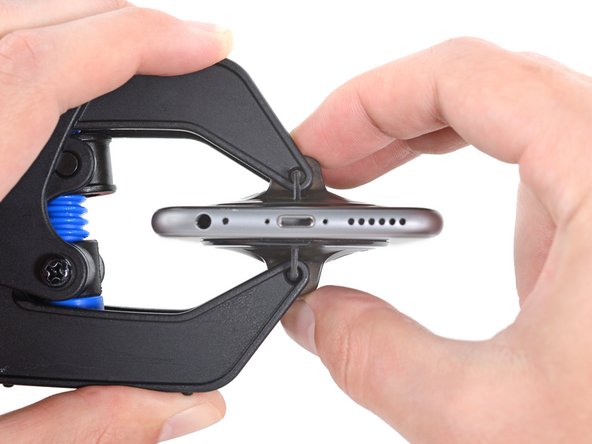

    • دستگیره آبی رنگ را به سمت عقب بکشید تا بازوهای Anti-Clamp باز شوند.
    • بازوها را روی لبه چپ یا راست آیفون خود بکشید.

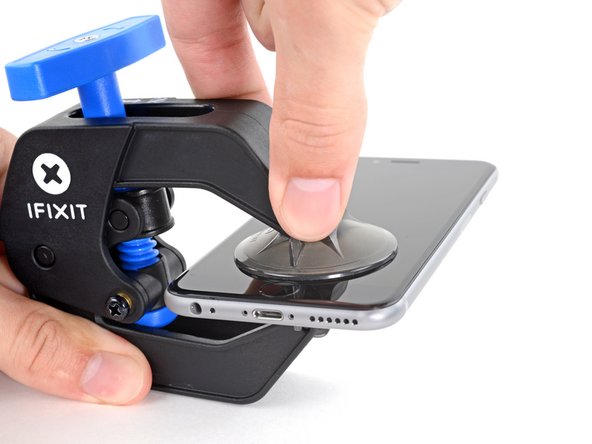

    • مکنده ها را نزدیک لبه پایینی آیفون درست بالای دکمه هوم قرار دهید – یکی در جلو و دیگری در پشت.
    • فنجان ها را به هم فشار دهید تا محل مورد نظر مکش شود.
    • اگر متوجه شدید که سطح آیفون شما خیلی لغزنده است که Anti-Clamp نمی تواند روی آن بماند، می توانید از نوار چسب برای ایجاد یک سطح محکم تر استفاده کنید .

مرحله 4

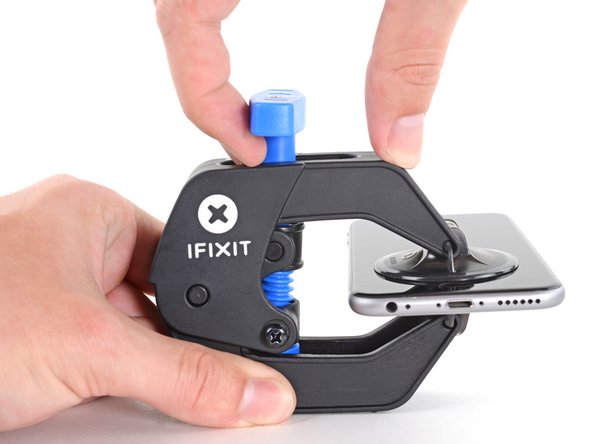

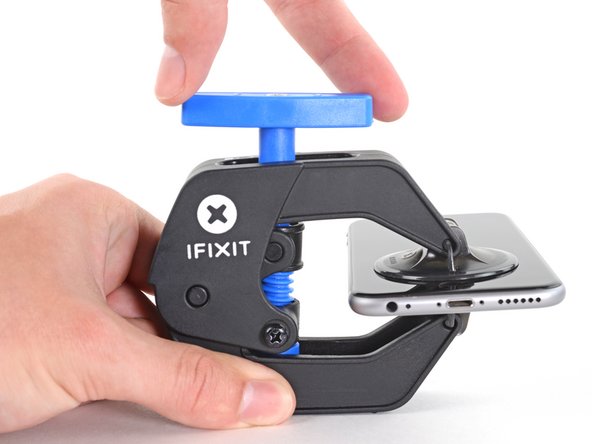

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 4، تصویر 1 از 3تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 4، تصویر 2 از 3تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 4، تصویر 3 از 3

    • دسته آبی را به سمت جلو بکشید تا بازوها قفل شوند.
    • دسته را در جهت عقربه های ساعت 360 درجه یا تا زمانی که فنجان ها شروع به کشیده شدن کنند بچرخانید.
    • اطمینان حاصل کنید که مکنده ها در یک راستا با یکدیگر قرار دارند . اگر شروع به لیز خوردن از تراز کردند، ساکشن کاپ ها را کمی شل کنید و بازوها را دوباره مرتب کنید.

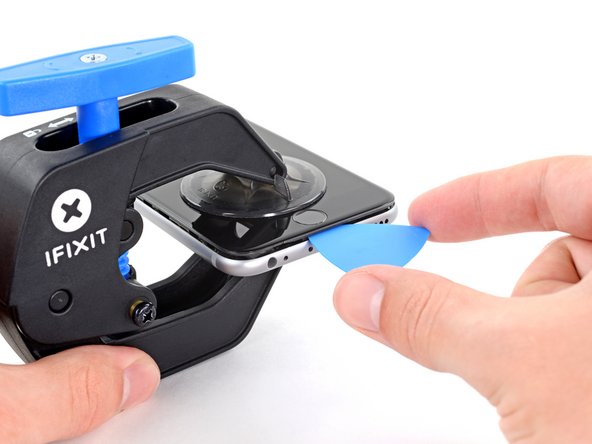

    • هنگامی که Anti-Clamp شکاف بزرگی ایجاد کرد، یک پیک باز را زیر صفحه قرار دهید.
    • اگر ضد گیره شکاف کافی ایجاد نکرد، دسته را یک چهارم دور بچرخانید.
    • بیش از یک چهارم دور در یک زمان نچرخید و چند ثانیه بین پیچ‌ها صبر کنید. بگذارید Anti-Camp و زمان کار را برای شما انجام دهند.
    • از سه مرحله بعدی بگذرید.

مرحله 5 روش باز کردن

تعویض ال سی دی و دیجیتایزر آیفون 6 اس، مراحل باز کردن: مرحله 5، تصویر 1 از 1

    • اگر آنتی کلمپ ندارید، سه مرحله بعدی را برای استفاده از دسته مکش دنبال کنید.

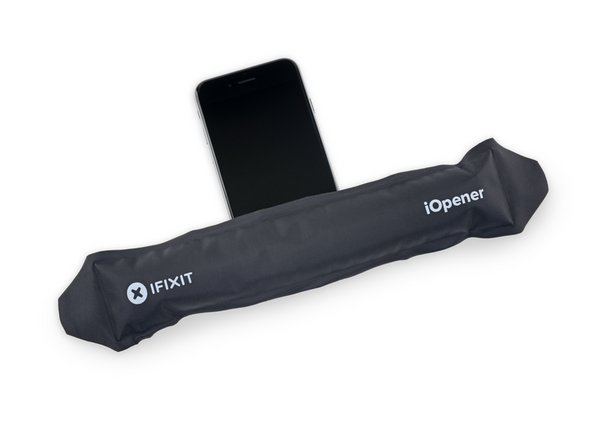

    • با استفاده از iOpener یا سشوار حدود یک دقیقه حرارت ملایم را روی لبه پایینی آیفون قرار دهید .
    • گرما چسبی که صفحه را محکم می کند نرم می کند و باز شدن آن را آسان تر می کند.

مرحله 6

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 6، تصویر 1 از 1

    • باز کردن نمایشگر روی 6s یک نوار نازک از چسب را در اطراف محیط نمایشگر جدا می کند. اگر ترجیح می دهید چسب را جایگزین کنید، قبل از ادامه، مجموعه ای از نوارهای چسب جدید را آماده کنید. امکان تکمیل تعمیر بدون تعویض چسب وجود دارد و احتمالاً تفاوتی در عملکرد مشاهده نخواهید کرد.

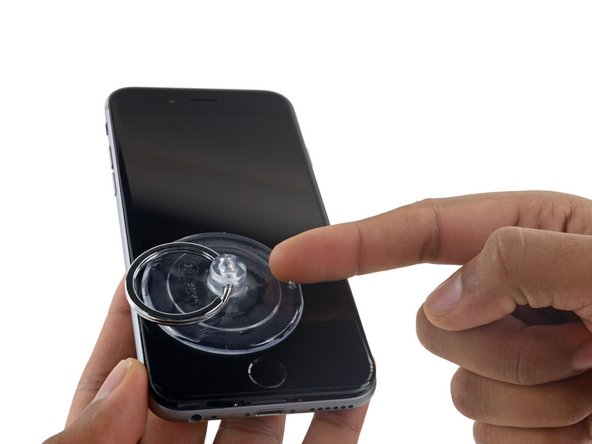

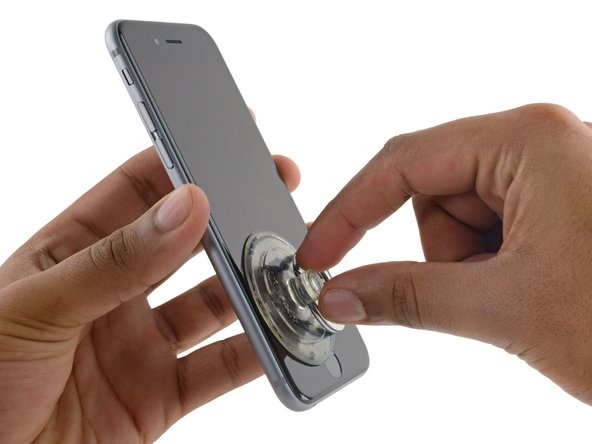

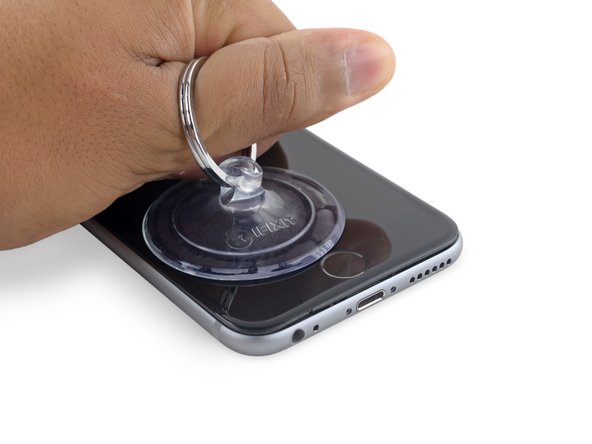

    • یک مکنده را در گوشه سمت چپ پایین مجموعه نمایشگر قرار دهید.
    • مراقب باشید که ساکشن کاپ را روی دکمه هوم قرار ندهید .
    • اگر صفحه نمایش شما به شدت ترک خورده است، پوشاندن آن با یک لایه نوار بسته بندی شفاف ممکن است به ساکشن کاپ اجازه بچسبد. همچنین، ممکن است به جای ساکشن کاپ از نوار بسیار قوی استفاده شود. اگر همه چیز شکست خورد، می توانید مکنده را به صفحه شکسته چسب بزنید.

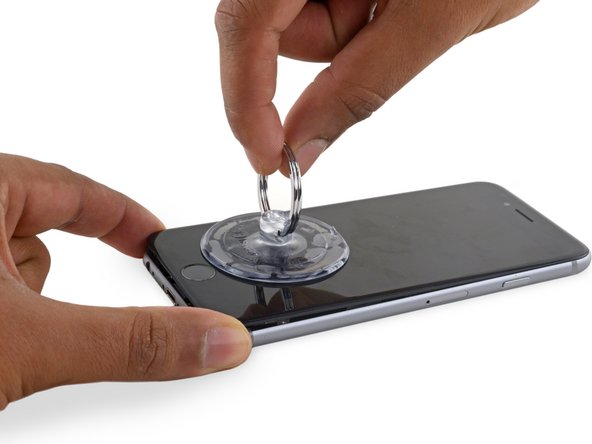

مرحله 7

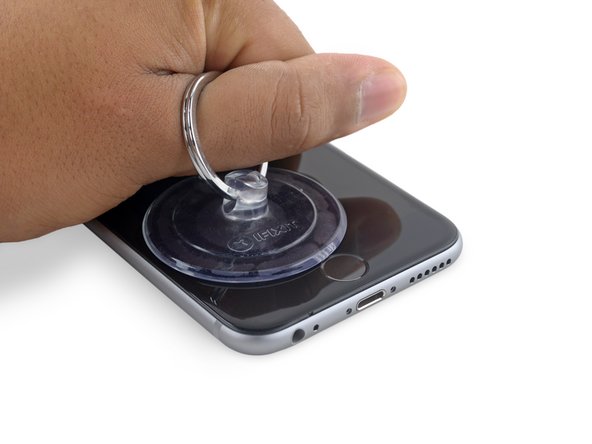

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 7، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 7، تصویر 2 از 2

    • ساکشن کاپ را با فشار ثابت و محکم به سمت بالا بکشید تا فاصله کمی بین پانل جلو و قاب عقب ایجاد شود.
    • وقت بگذارید و نیروی محکم و ثابتی را اعمال کنید. مجموعه نمایشگر نسبت به بسیاری از دستگاه ها بسیار محکم تر است و با چسب نگه داشته می شود.
    • کشیدن بیش از حد ممکن است به مجموعه نمایشگر آسیب برساند. به اندازه کافی فشار وارد کنید تا شکاف کوچکی بین مجموعه نمایشگر و قاب پشتی ایجاد شود.
    • اگر مشکلی دارید، جلوی آیفون را با استفاده از iOpener، سشوار یا تفنگ حرارتی گرم کنید تا زمانی که برای لمس آن کمی داغ شود. این به نرم شدن چسبی که لبه های نمایشگر را محکم می کند کمک می کند.

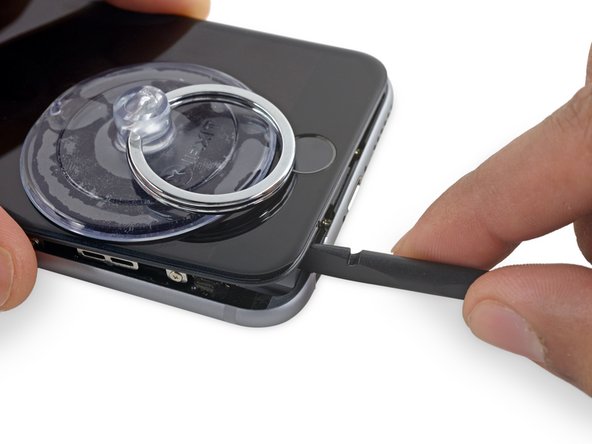

مرحله 8

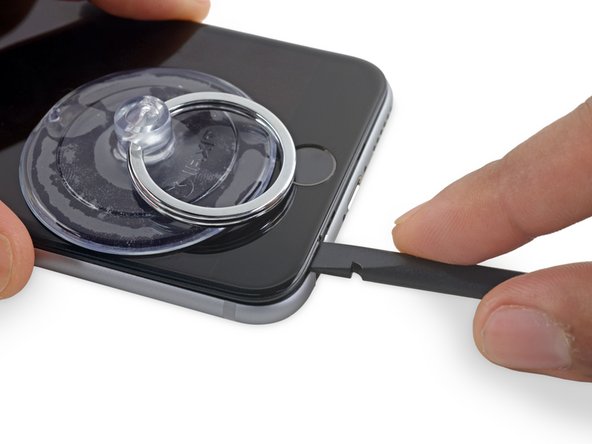

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 8، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 8، تصویر 2 از 2

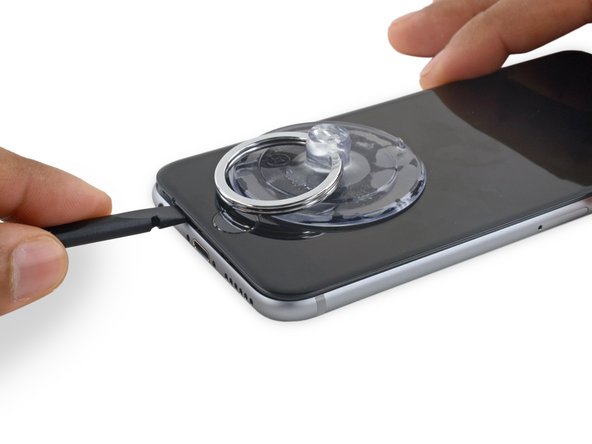

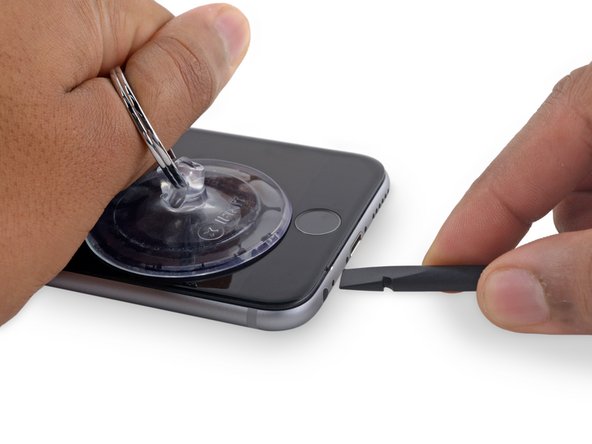

    • یک بریدگی در قسمت زیرین نمایشگر، درست بالای جک هدفون وجود دارد. اینجا امن ترین مکان برای شروع باز کردن گوشی است.

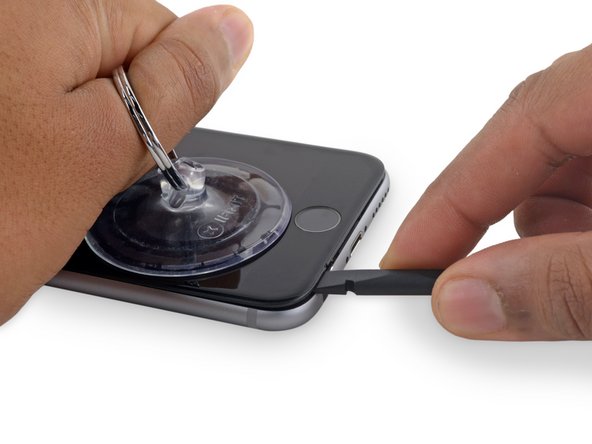

    • لبه صاف یک اسپاگر را در شکاف بین صفحه نمایش و قاب پشتی، درست بالای جک هدفون قرار دهید.

مرحله 9

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 9، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 9، تصویر 2 از 2

    • اسپاجر را بچرخانید تا شکاف بین مجموعه پنل جلویی و بقیه قسمت های تلفن بیشتر شود.

مرحله 10

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 10، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 10، تصویر 2 از 2

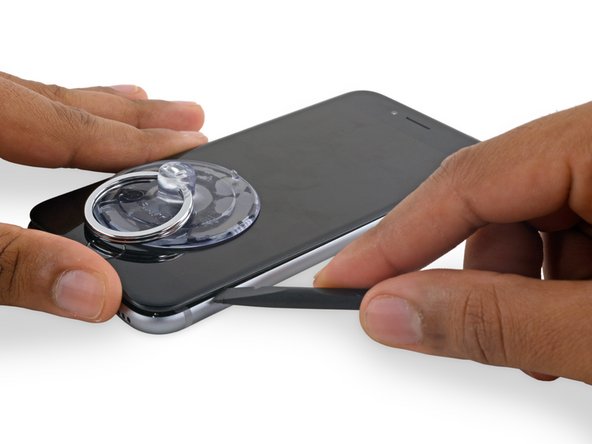

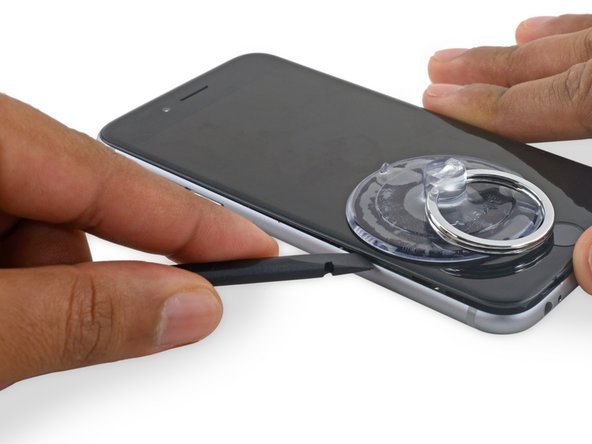

    • انتهای صاف اسپاجر را در سمت چپ گوشی، بین مجموعه نمایشگر و قاب پشتی قرار دهید.

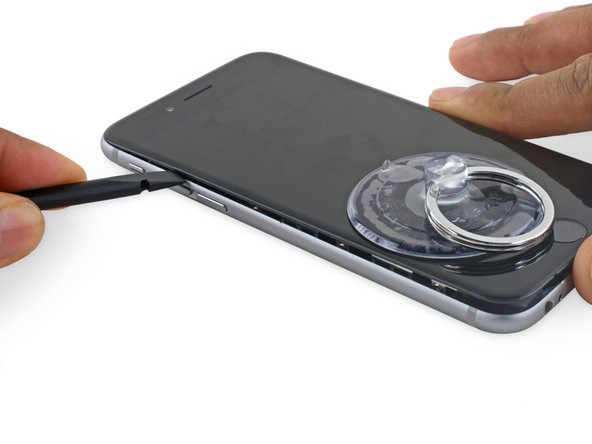

    • اسپاجر را از کناره تلفن به سمت بالا بکشید تا چسب جدا شود و گیره ها آزاد شوند.

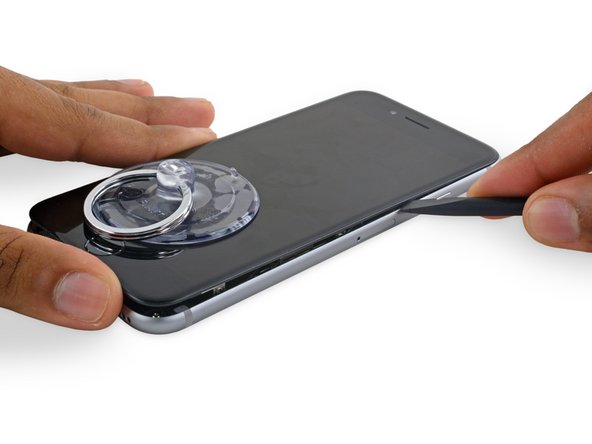

مرحله 11

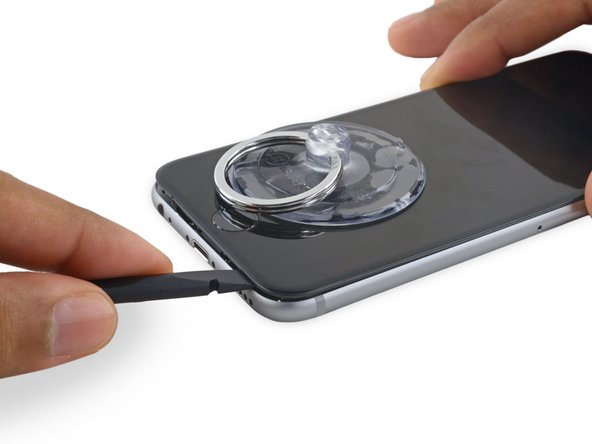

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 11، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 11، تصویر 2 از 2

    • اسپاجر را بردارید و دوباره آن را در لبه پایینی، جایی که گوشی را باز کردید، قرار دهید.
    • اسپاجر را به سمت راست، در امتداد لبه پایینی گوشی بلغزانید.

مرحله 12

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 12، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 12، تصویر 2 از 2

    • اسپاجر را به سمت راست بکشید تا چسب را جدا کنید و گیره های نمایشگر را از آیفون جدا کنید.

مرحله 13

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 13، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 13، تصویر 2 از 2

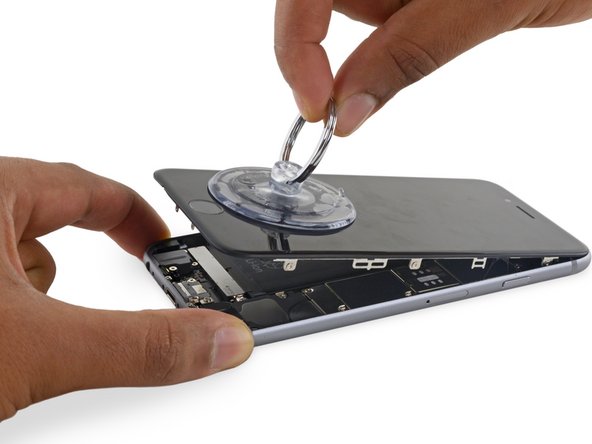

    • از مکنده استفاده کنید تا نمایشگر را باز کنید و آخرین چسب را بشکنید.
    • نمایشگر را بیشتر از 90 درجه باز نکنید، زیرا همچنان در بالا با سه کابل متصل است که در صورت کشیده شدن ممکن است بشکنند.

مرحله 14

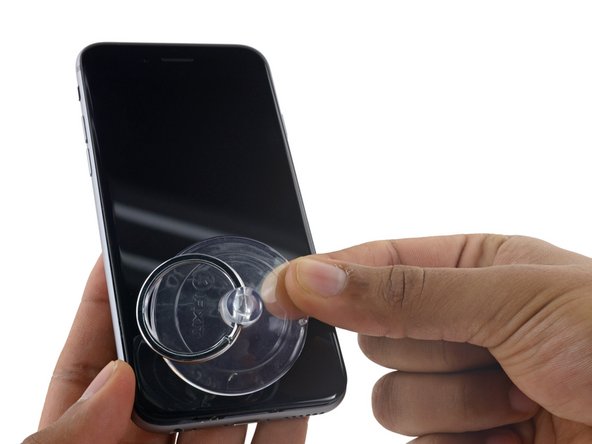

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 14، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 14، تصویر 2 از 2

    • نوک سمت بالایی ساکشن کاپ را به سمت بالا بکشید تا آن را از پنل جلویی جدا کنید.

مرحله 15

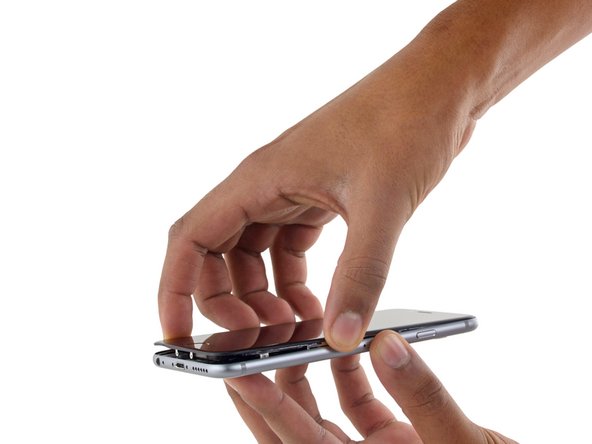

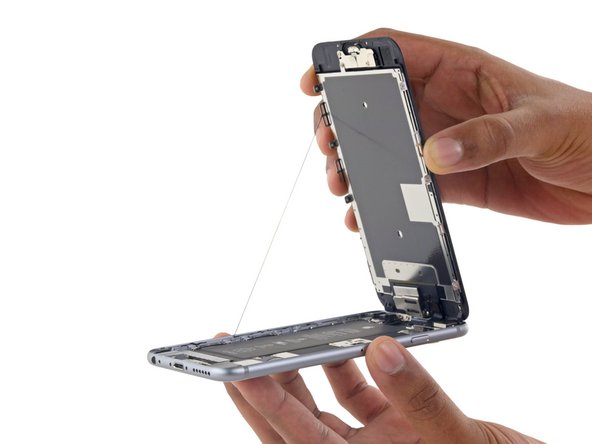

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 15، تصویر 1 از 3تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 15، تصویر 2 از 3تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 15، تصویر 3 از 3

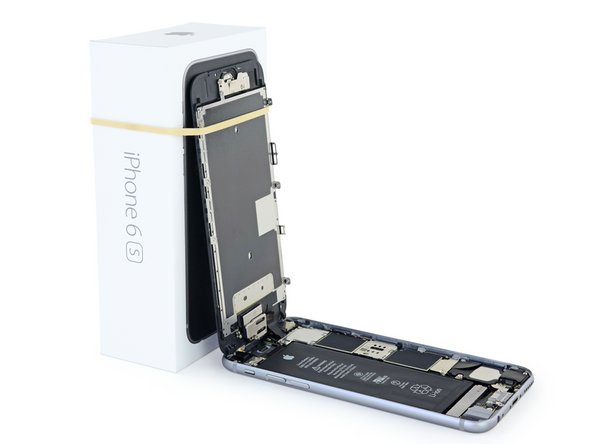

    • به آرامی مجموعه نمایشگر را بگیرید و با استفاده از گیره های بالای پانل جلویی به عنوان لولا، آن را بالا ببرید تا گوشی باز شود.
    • نمایشگر را با زاویه 90 درجه باز کنید و آن را به چیزی تکیه دهید تا در حین کار با تلفن، آن را نگه دارید.
    • یک نوار لاستیکی اضافه کنید تا نمایشگر در حین کار به طور ایمن در جای خود ثابت بماند. این کار از فشار بی مورد روی کابل های نمایشگر جلوگیری می کند.
    • می توانید از یک نوشیدنی کنسرو باز نشده برای نگه داشتن صفحه نمایش استفاده کنید.

مرحله 16 اتصال باتری

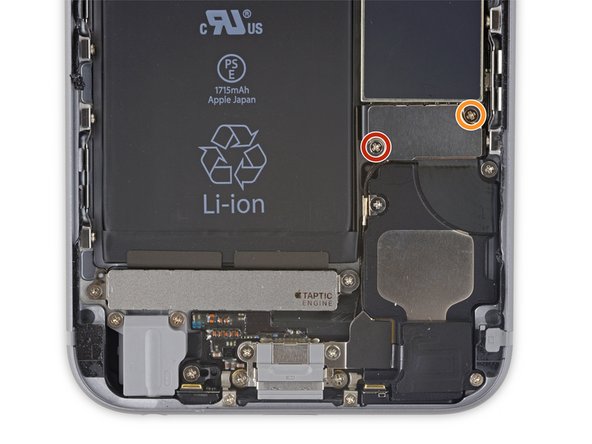

تعویض ال سی دی و دیجیتایزر آیفون 6 اس، رابط باتری: مرحله 16، تصویر 1 از 1

    • دو پیچ فیلیپس را که براکت کانکتور باتری را محکم می کنند، با طول های زیر باز کنید:
    • یک عدد پیچ ​​2.9 میلی متری
    • یک عدد پیچ ​​2.2 میلی متری
    • در طول این تعمیر، هر پیچ را ردیابی کنید و مطمئن شوید که دقیقاً از همان جایی که آمده است برمی گردد تا آسیبی به آیفون شما وارد نشود.

13 نظر

مرحله 17

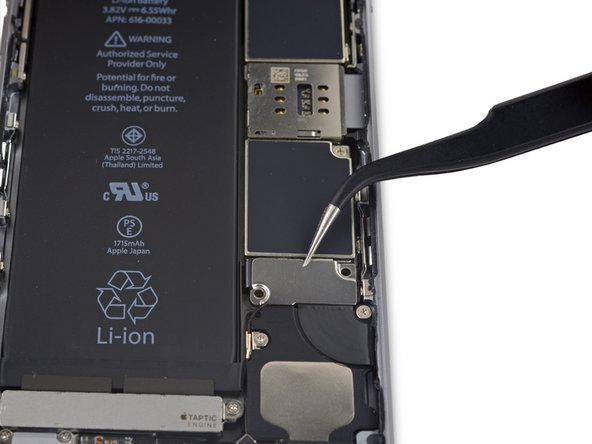

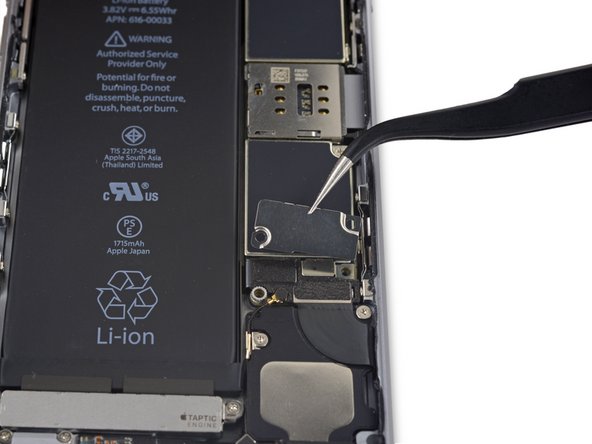

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 17، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 17، تصویر 2 از 2

    • براکت کانکتور باتری را از آیفون جدا کنید.

مرحله 18

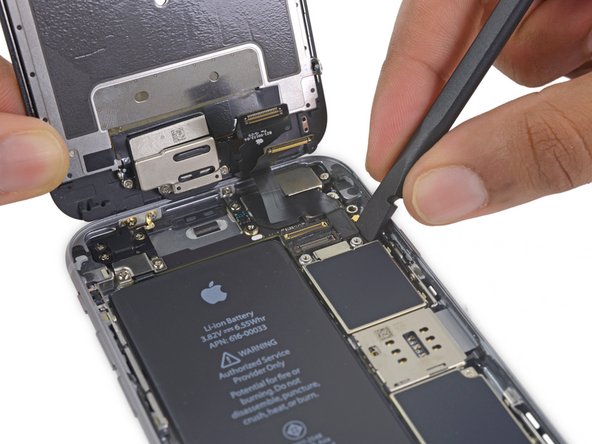

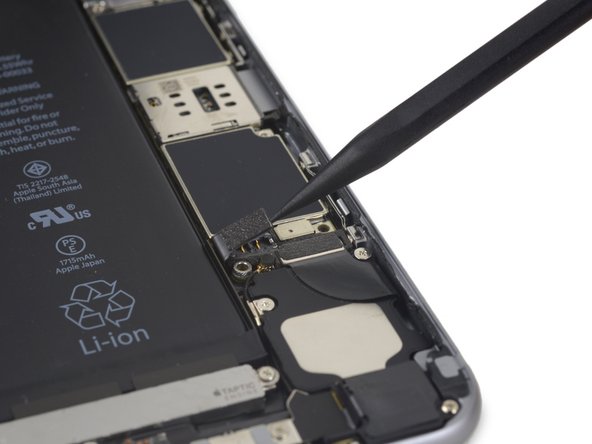

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 18، تصویر 1 از 3تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 18، تصویر 2 از 3تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 18، تصویر 3 از 3

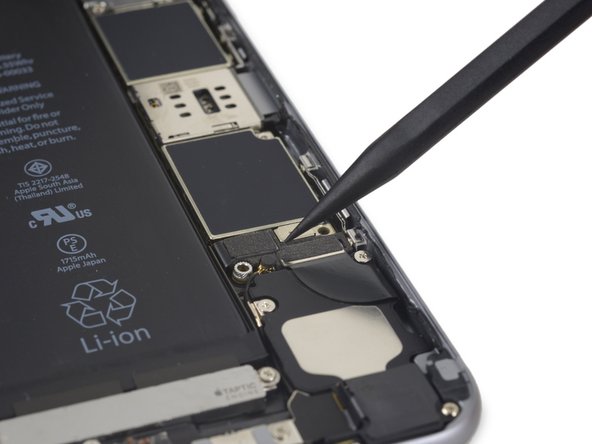

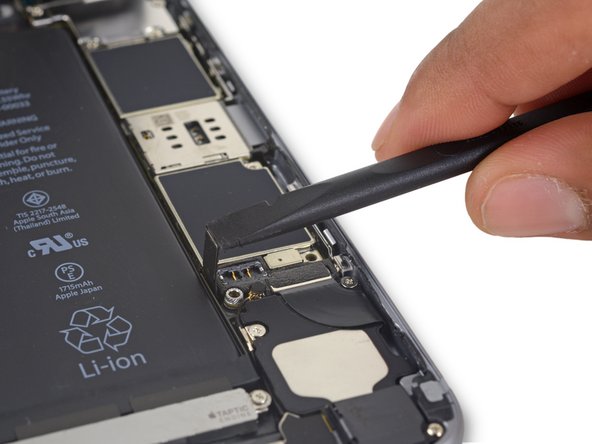

    • از نقطه اسپاجر برای جدا کردن کانکتور باتری با باز کردن مستقیم آن از برد منطقی استفاده کنید.

مرحله 19

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 19، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 19، تصویر 2 از 2

    • کانکتور باتری را از برد منطقی دور کنید تا از سوکت خود جدا بماند تا از اتصال تصادفی به باتری در حین کار جلوگیری کنید.

مرحله 20 مونتاژ پانل جلو

تعویض ال سی دی و دیجیتایزر آیفون 6 اس، مونتاژ پنل جلویی: مرحله 20، تصویر 1 از 1

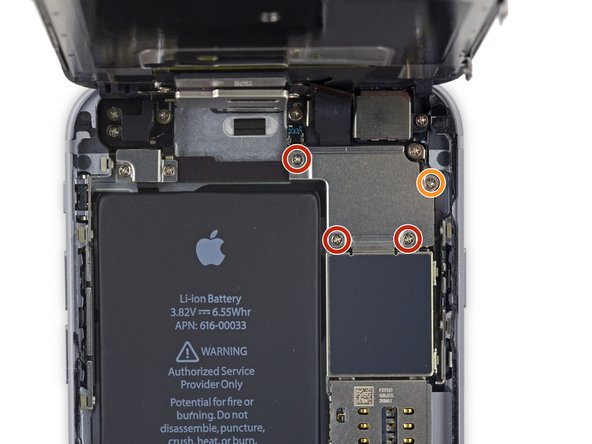

    • چهار پیچ فیلیپس زیر را که براکت کابل نمایشگر را محکم می‌کنند باز کنید:
    • سه پیچ 1.2 میلی متری
    • یک عدد پیچ ​​2.8 میلی متری

مرحله 21

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 21، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 21، تصویر 2 از 2

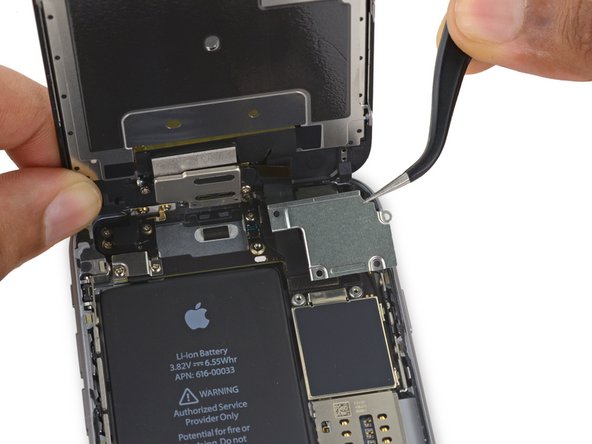

    • براکت کابل نمایشگر را بردارید.

مرحله 22

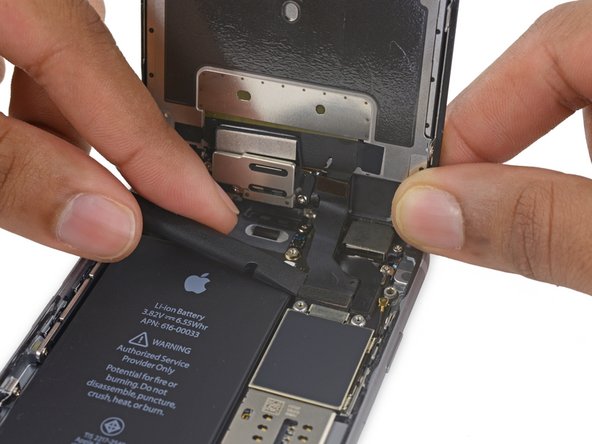

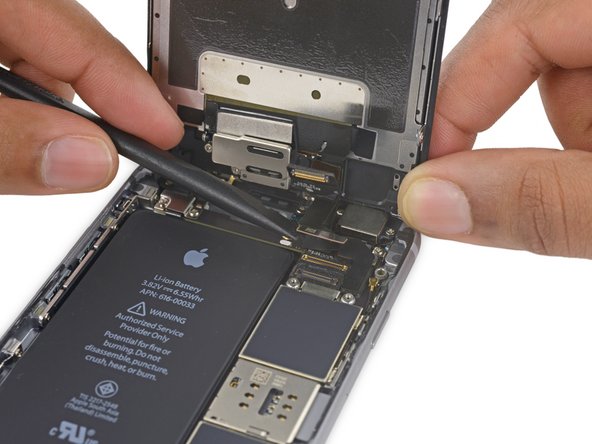

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 22، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 22، تصویر 2 از 2

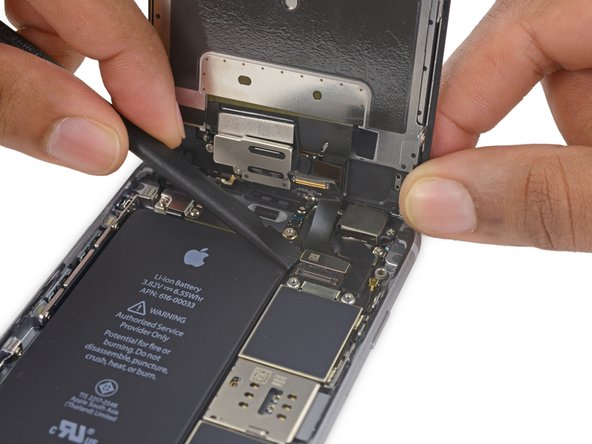

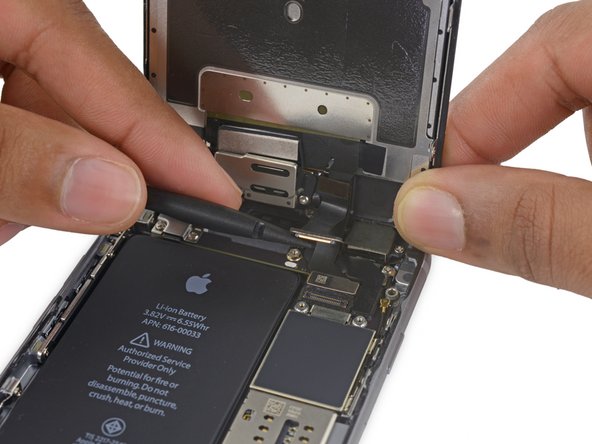

    • از یک اسپاگر یا ناخن تمیز برای جدا کردن کابل منعطف دوربین جلو با بیرون کشیدن مستقیم از سوکتش روی برد منطقی استفاده کنید.

مرحله 23

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 23، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 23، تصویر 2 از 2

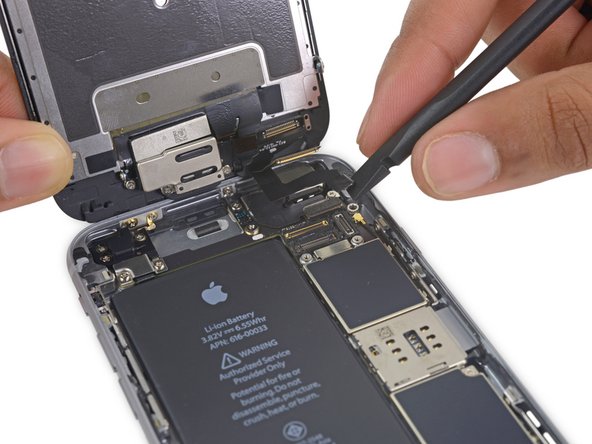

    • کابل دیجیتایزر را با بیرون کشیدن مستقیم از سوکت روی برد منطقی جدا کنید.
    • هنگام وصل مجدد کابل دیجیتایزر، مرکز کانکتور را فشار ندهید . یک انتهای کانکتور را فشار دهید، سپس طرف مقابل را فشار دهید. فشار دادن در مرکز کانکتور می تواند قطعه را خم کرده و باعث آسیب دیجیتایزر شود.

مرحله 24

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 24، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 24، تصویر 2 از 2

    • قبل از اینکه کابل را جدا کنید یا دوباره وصل کنید در این مرحله مطمئن شوید که باتری جدا شده است.
    • کابل نمایشگر را با بیرون کشیدن مستقیم از سوکت روی برد منطقی جدا کنید.

مرحله 25

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 25، تصویر 1 از 1

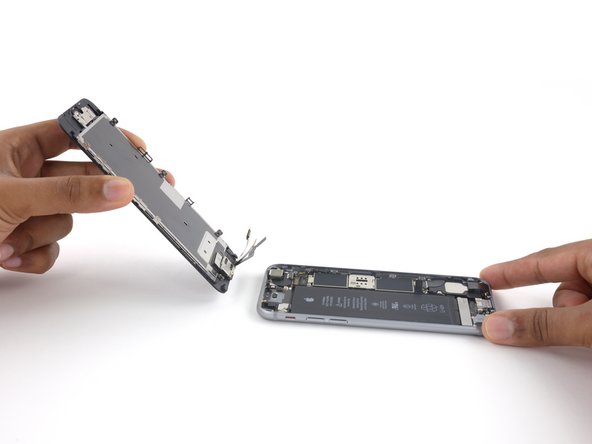

    • مجموعه نمایشگر را بردارید.
    • در طول مونتاژ مجدد، اگر می‌خواهید چسب اطراف لبه‌های نمایشگر را جایگزین کنید، در اینجا مکث کنید .

مرحله 26 مونتاژ دکمه صفحه اصلی

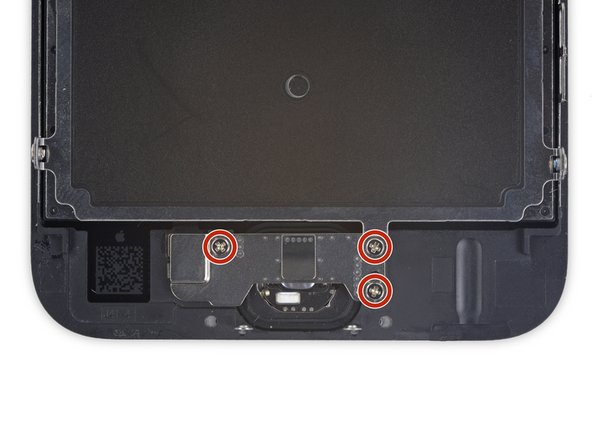

تعویض ال سی دی و دیجیتایزر آیفون 6 اس، مونتاژ دکمه هوم: مرحله 26، تصویر 1 از 1

    • سه پیچ فیلیپس 1.7 میلی‌متری که براکت دکمه هوم را محکم می‌کنند را باز کنید.
    • این پیچ ها را بیش از حد سفت نکنید زیرا ممکن است به جلوی نمایشگر آسیب برسانند.

مرحله 27

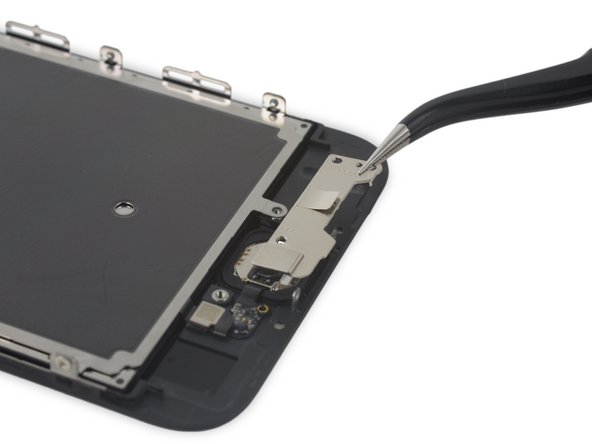

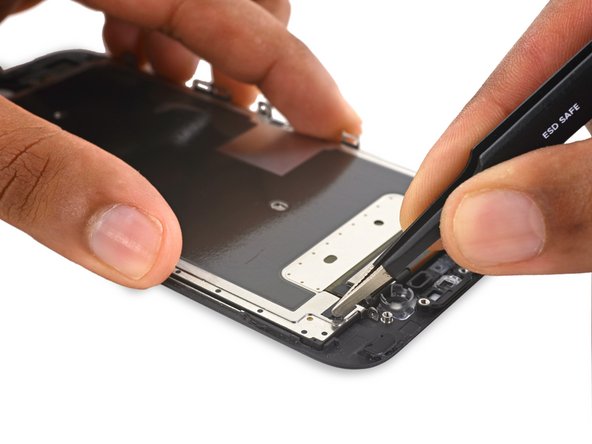

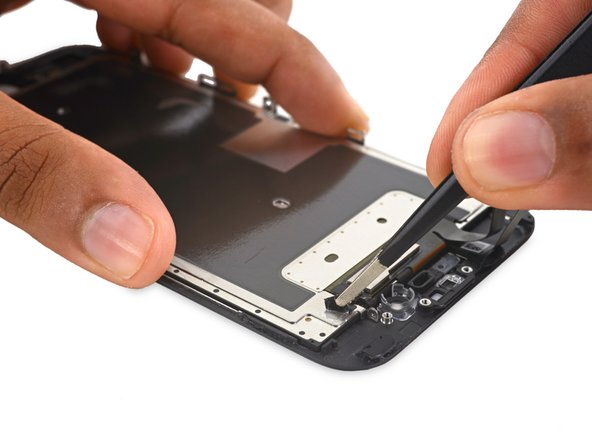

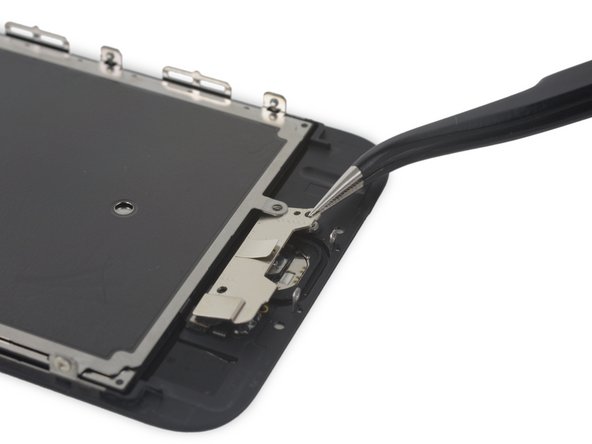

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 27، تصویر 1 از 3تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 27، تصویر 2 از 3تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 27، تصویر 3 از 3

    • لبه پایینی براکت دکمه هوم را بلند کنید تا میخ کوچک سمت راست آن باز شود.
    • براکت را از زیر محافظ EMI بیرون بکشید تا آن را بردارید.

مرحله 28

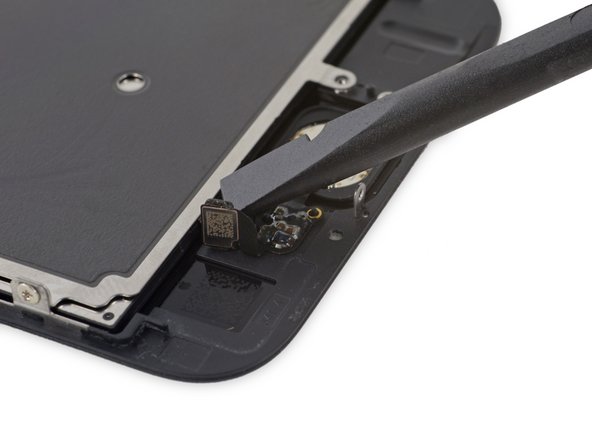

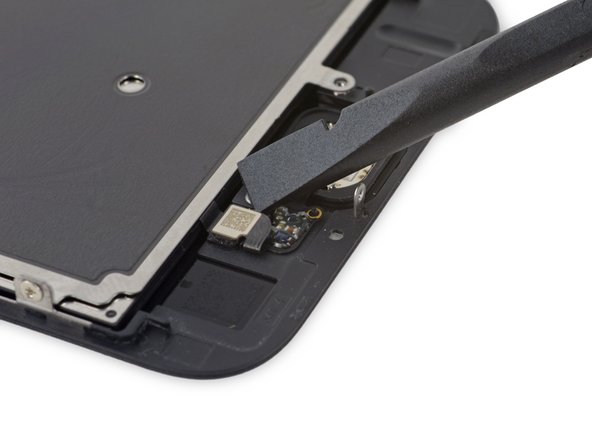

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 28، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 28، تصویر 2 از 2

    • از یک اسپاجر برای جدا کردن کانکتور دکمه هوم با بیرون آوردن آن از سوکت آن در پشت صفحه نمایش استفاده کنید.

مرحله 29

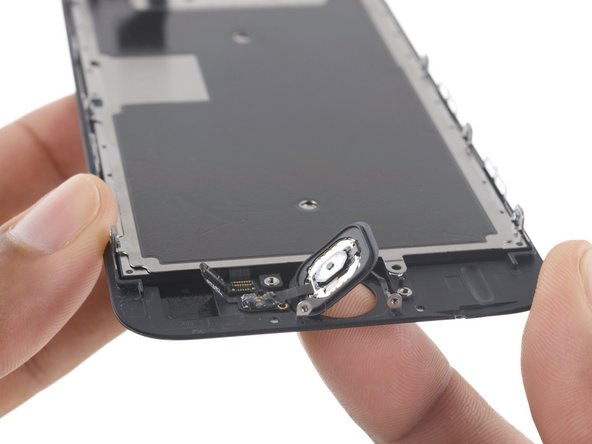

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 29، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 29، تصویر 2 از 2

    • واشر لاستیکی اطراف دکمه هوم بسیار نازک است و به راحتی پاره می شود.
    • حرارت ملایم (با iOpener ، تفنگ حرارتی یا سشوار) را اعمال کنید تا چسبی که واشر دکمه هوم را محکم می کند، نرم شود.

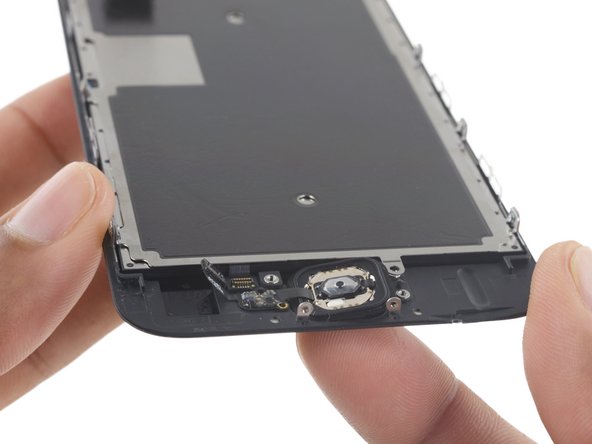

    • با استفاده از نوک انگشت خود، به آرامی دکمه هوم را از سمت جلوی مجموعه نمایشگر فشار دهید. از فشار ثابت و ثابت برای جدا کردن آهسته واشر لاستیکی دکمه هوم از پنل جلویی استفاده کنید.

مرحله 30

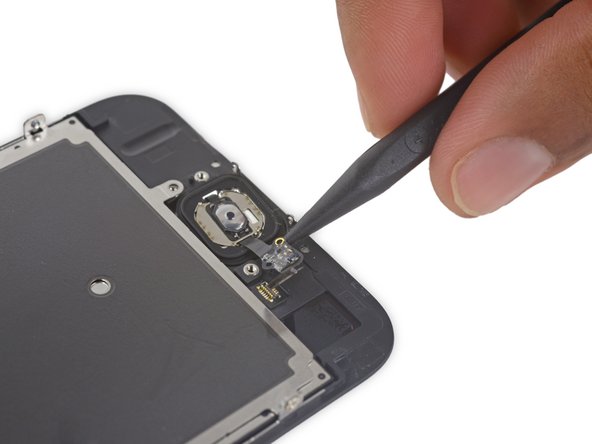

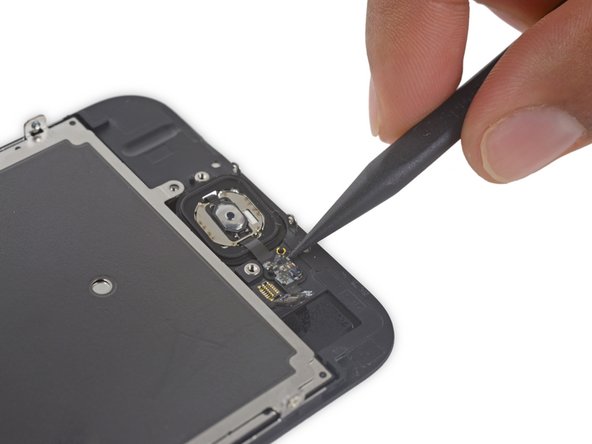

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 30، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 30، تصویر 2 از 2

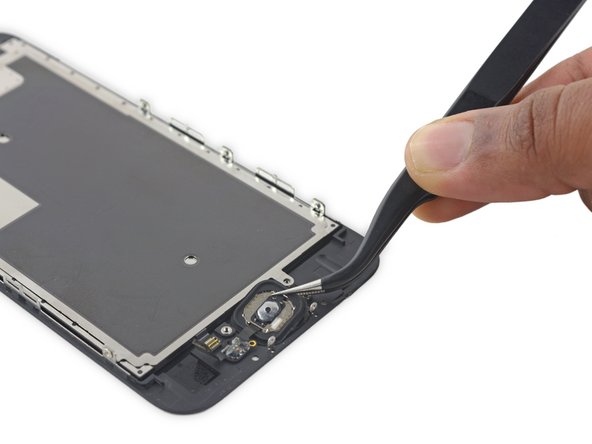

    • با استفاده از نوک تیز یک اسپاگر کابل انعطاف پذیر دکمه هوم را با دقت از پشت صفحه نمایش جدا کنید.

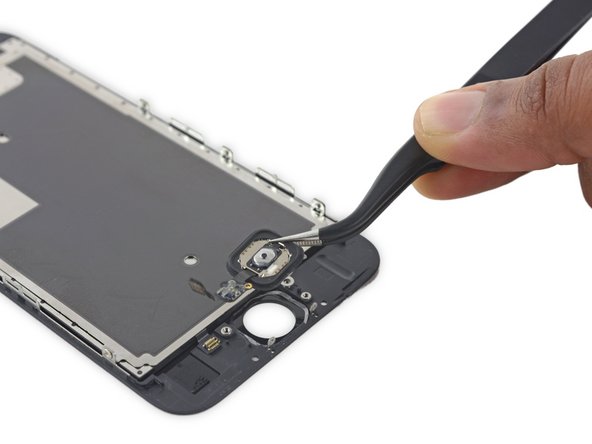

مرحله 31

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 31، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 31، تصویر 2 از 2

    • مجموعه دکمه هوم را بردارید.

مرحله 32 بلندگوی گوشی

تعویض ال سی دی و دیجیتایزر آیفون 6s، بلندگوی گوشی: مرحله 32، تصویر 1 از 1

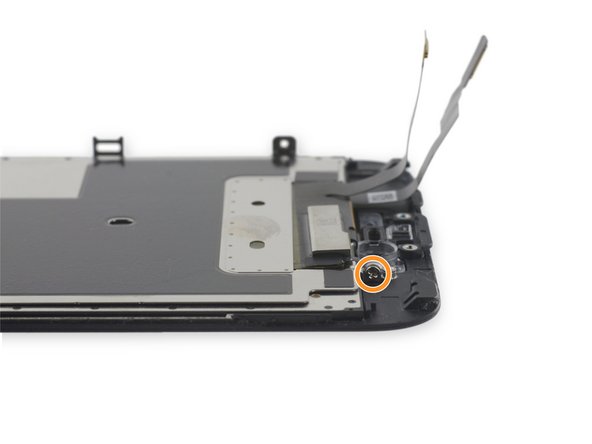

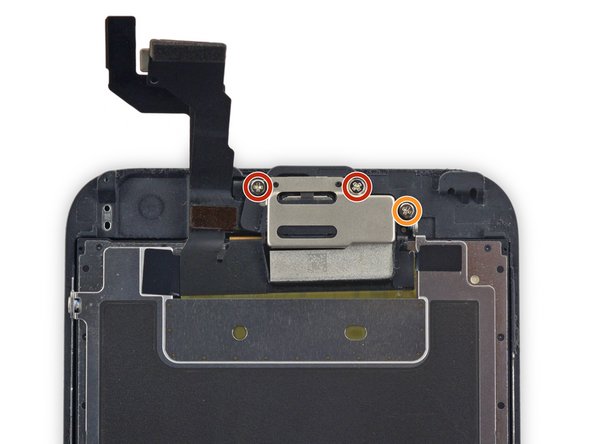

    • سه پیچ فیلیپس زیر را که براکت بلندگوی گوشی را محکم می‌کنند باز کنید:
    • دو عدد پیچ ​​2.3 میلی متری
    • یک عدد پیچ ​​1.3 میلی متری

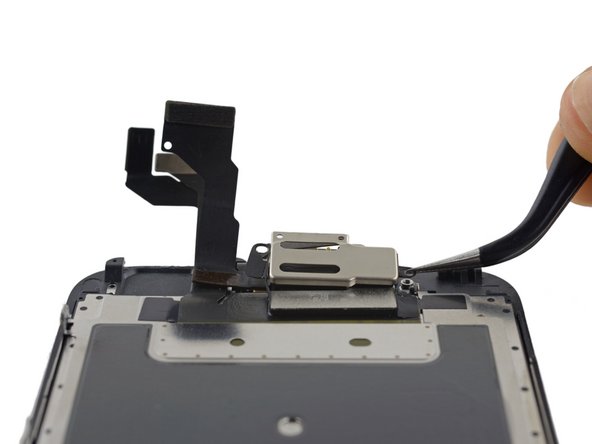

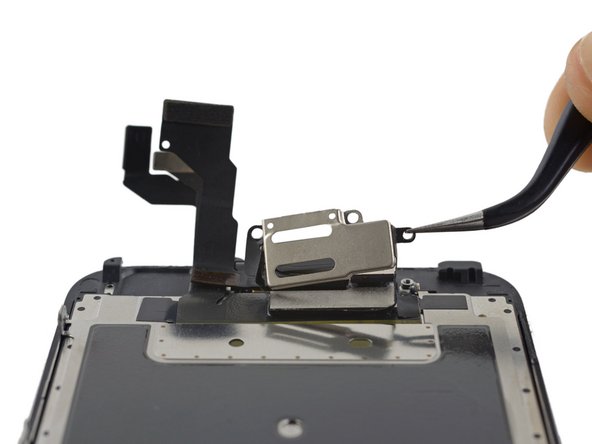

مرحله 33

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 33، تصویر 1 از 3تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 33، تصویر 2 از 3تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 33، تصویر 3 از 3

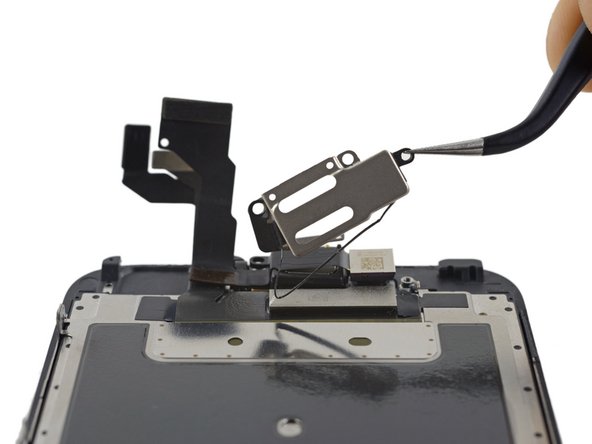

    • براکت بلندگوی گوشی را بلند کرده و بردارید و در حین حرکت واشر براکت را جدا کنید.
    • واشر را با دقت جدا کنید، زیرا نازک است و به راحتی پاره می شود.

مرحله 34

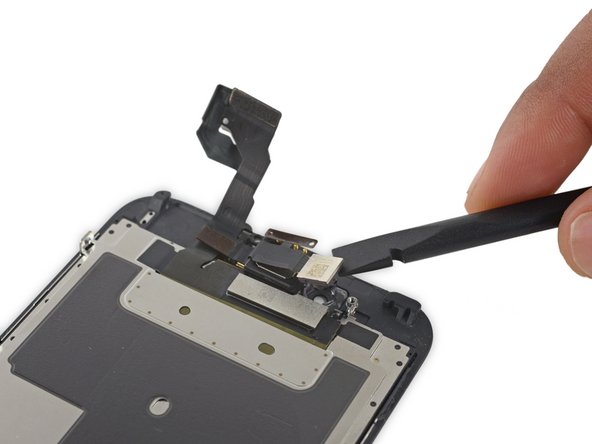

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 34، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 34، تصویر 2 از 2

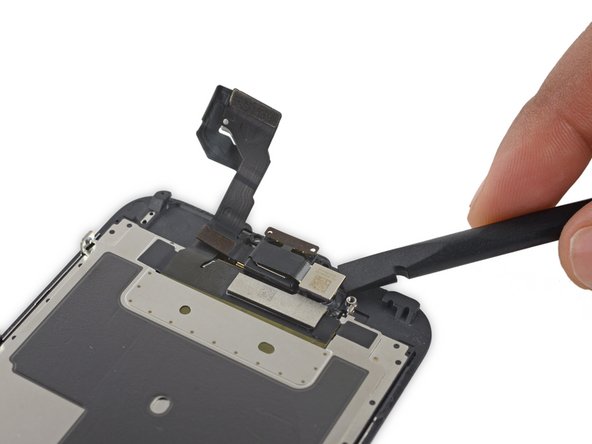

    • از انتهای صاف یک اسپاگر استفاده کنید تا دوربین جلویی را از محفظه آن خارج کنید.

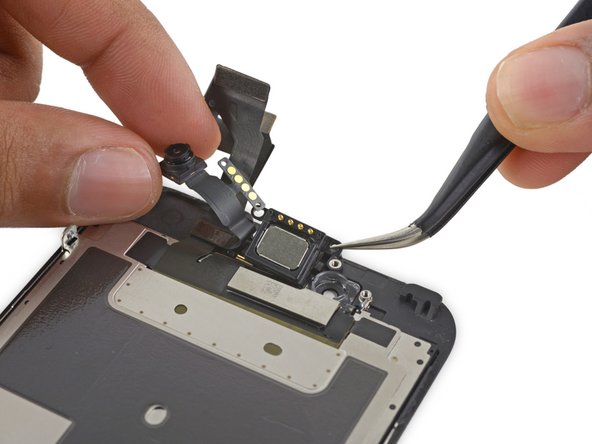

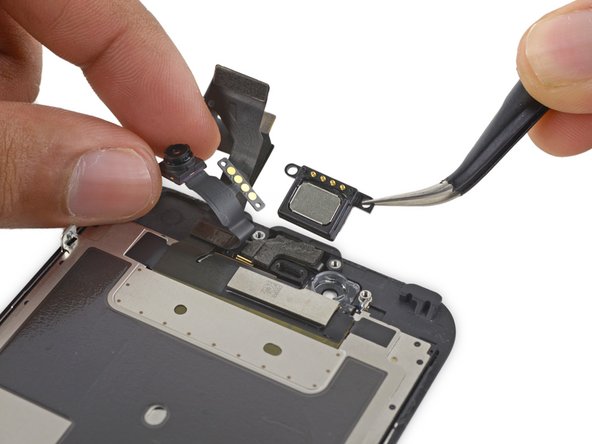

مرحله 35

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 35، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 35، تصویر 2 از 2

    • برای دسترسی به بلندگوی گوشی، دوربین جلو را عقب بکشید.
    • بلندگوی گوشی را بردارید.
    • هنگام برداشتن و تعویض بلندگو مراقب باشید که تماس های طلایی رنگ را لمس نکنید. روغن پوست شما می تواند در تماس ها اختلال ایجاد کند و اتصال را قطع کند. اگر به طور تصادفی آنها را با پوست خود لمس کردید، قبل از نصب مجدد آنها را با کمی ایزوپروپیل الکل (الکل مالشی) پاک کنید.

مرحله 36 مجموعه دوربین جلو و سنسور

تعویض ال سی دی و دیجیتایزر آیفون 6s، مجموعه دوربین جلو و سنسور: مرحله 36، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6s، مونتاژ دوربین جلو و سنسور: مرحله 36، تصویر 2 از 2

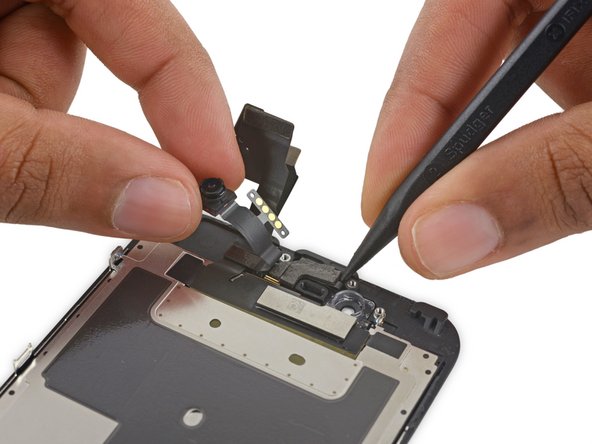

    • دوربین جلو را خارج از مسیر نگه دارید، از نقطه اسپاگر استفاده کنید تا حسگر نور محیط را از فرورفتگی در پنل جلویی به سمت بالا فشار دهید.

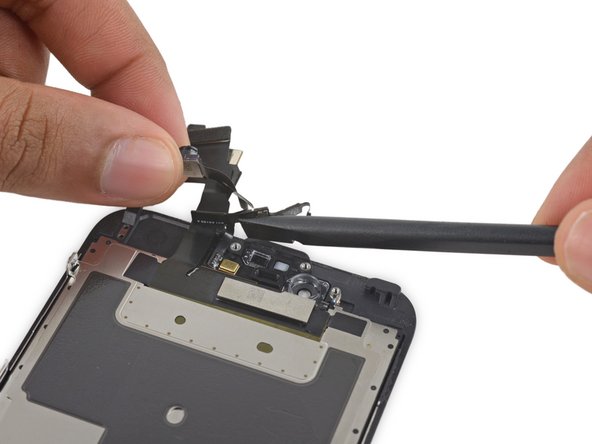

مرحله 37

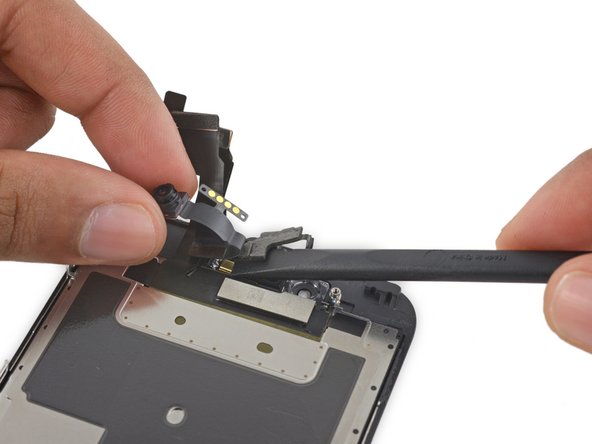

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 37، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 37، تصویر 2 از 2

    • دوربین جلو و کابل سنسور را تا کنید تا به میکروفون دسترسی داشته باشید.

مرحله 38

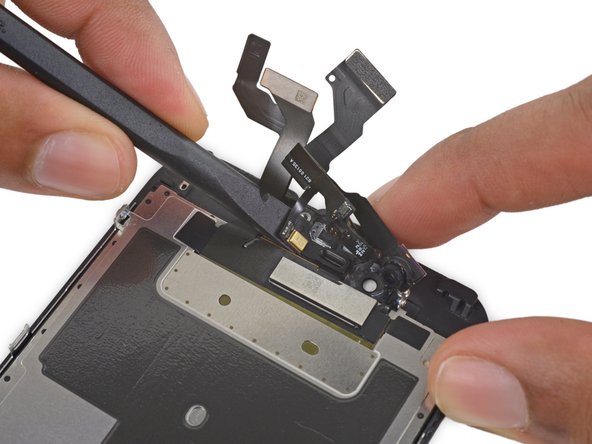

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 38، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 38، تصویر 2 از 2

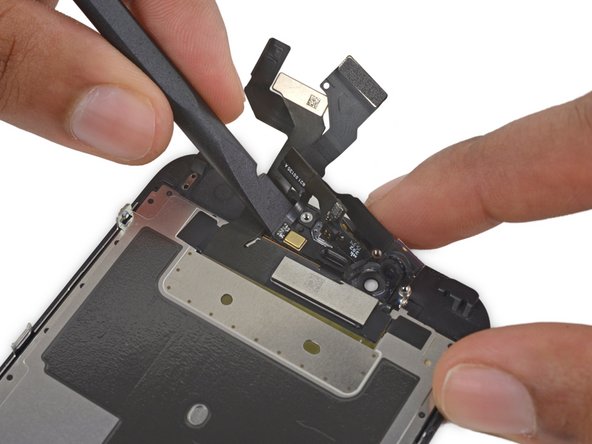

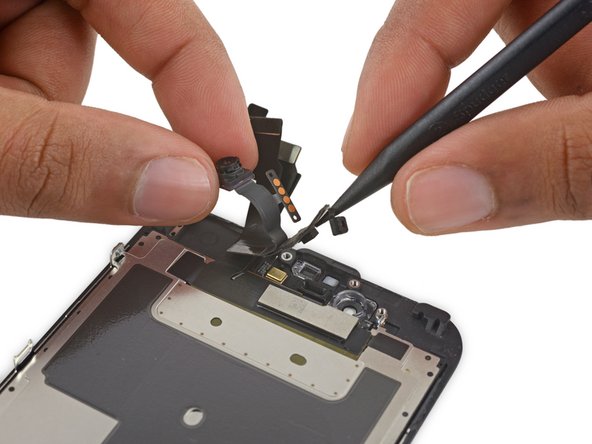

    • از انتهای صاف یک اسپاگر برای شکستن چسبی که میکروفون را روی پانل جلویی محکم می کند، استفاده کنید.

مرحله 39

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 39، تصویر 1 از 1

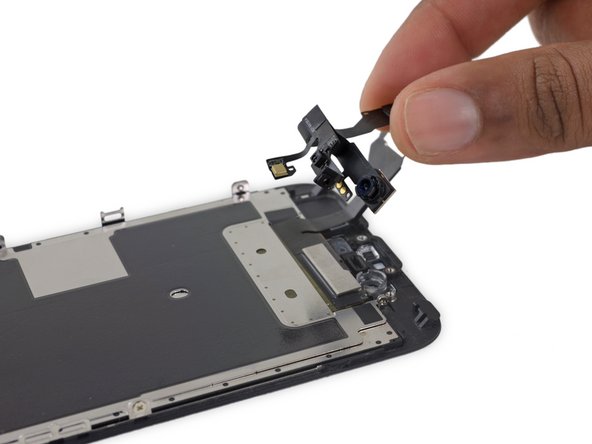

    • دوربین جلو و کابل سنسور را بردارید.

مرحله 40 نمایش EMI Shield

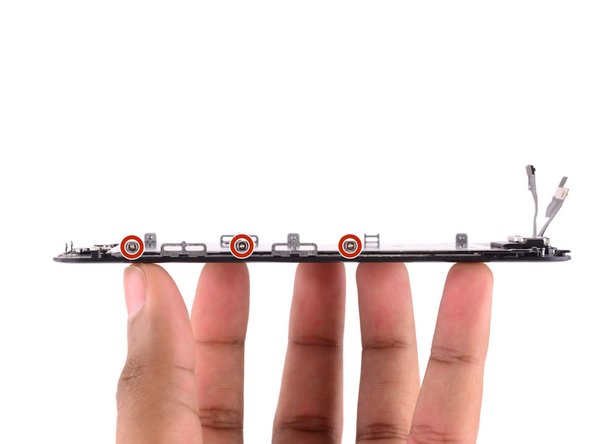

تعویض LCD و دیجیتایزر آیفون 6s، صفحه نمایش EMI Shield: مرحله 40، تصویر 1 از 3تعویض LCD و دیجیتایزر آیفون 6s، صفحه نمایش EMI Shield: مرحله 40، تصویر 2 از 3تعویض LCD و دیجیتایزر آیفون 6s، صفحه نمایش EMI Shield: مرحله 40، تصویر 3 از 3

    • هفت پیچ فیلیپس 1.3 میلی متری زیر را باز کنید:
    • هر کدام سه پیچ در لبه های چپ و راست صفحه نمایش.
    • یک پیچ تنها 1.5 سانتی متر از لبه سمت راست صفحه فرو رفته است.

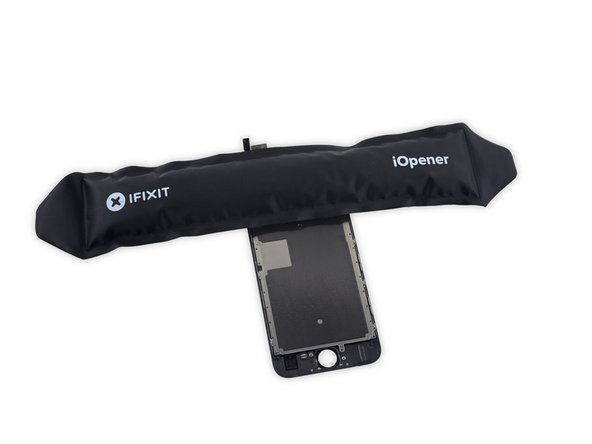

مرحله 41

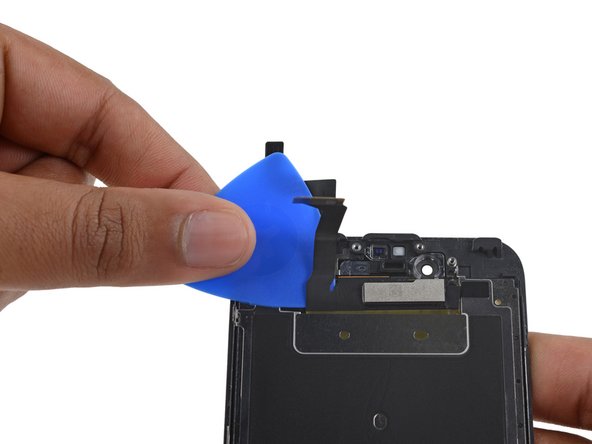

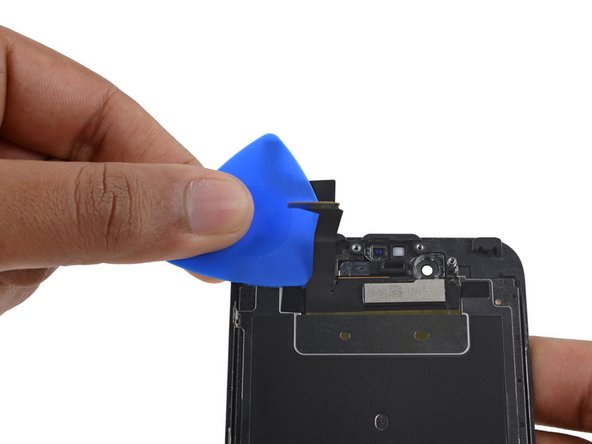

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 41، تصویر 1 از 3تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 41، تصویر 2 از 3تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 41، تصویر 3 از 3

    • یک iOpener آماده کنید و آن را روی لبه بالایی گوشی قرار دهید تا نوار اتصال محافظ EMI به پنل جلویی باز شود.
    • پس از یک دقیقه، یک سوراخ بین نوار و کابل داده نمایشگر قرار دهید.
    • پیک را به سمت پایین فشار دهید تا با لبه بالایی محافظ EMI همسطح شود.

مرحله 42

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 42، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 42، تصویر 2 از 2

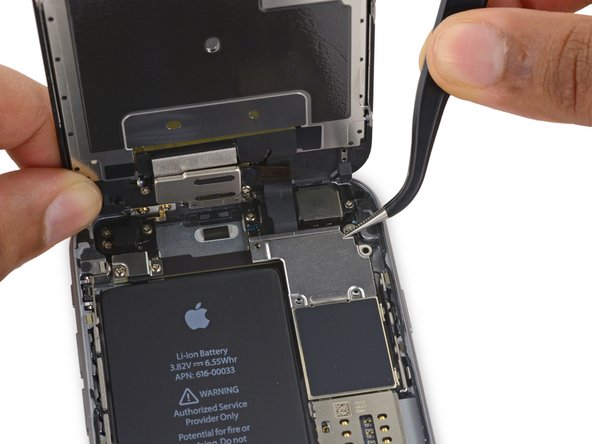

    • از یک موچین برای جدا کردن تکه نوار از محافظ EMI، در نزدیکی محفظه دوربین جلو استفاده کنید.

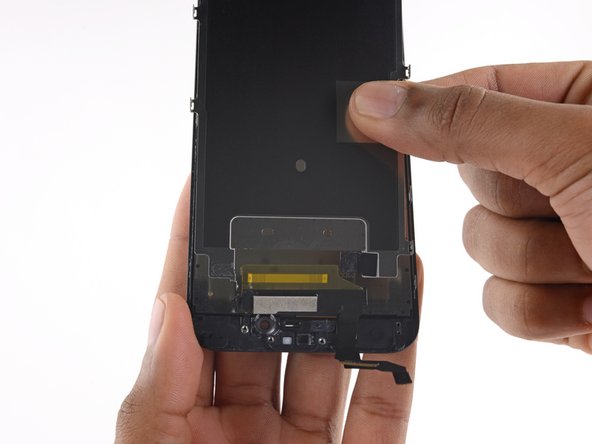

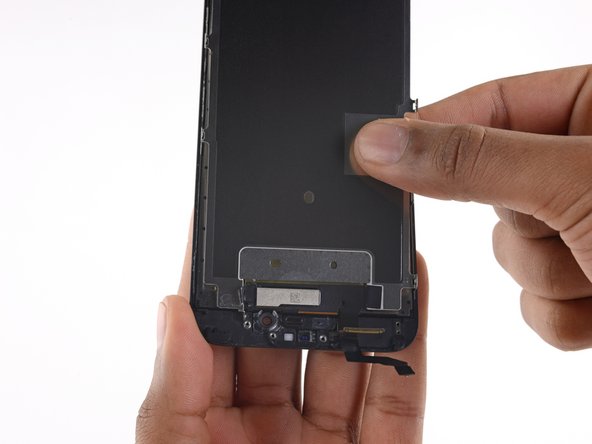

مرحله 43

تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 43، تصویر 1 از 2تعویض ال سی دی و دیجیتایزر آیفون 6 اس: مرحله 43، تصویر 2 از 2

    • سپر EMI را بردارید.
    • هنگام نصب محافظ EMI، آن را طوری جهت دهید که بریدگی فلزی (در مرکز پایین نشان داده شده است) روی بالای مجموعه کابل نمایشگر قرار گیرد، در حالی که تکه نوار در پشت آن بلغزد.

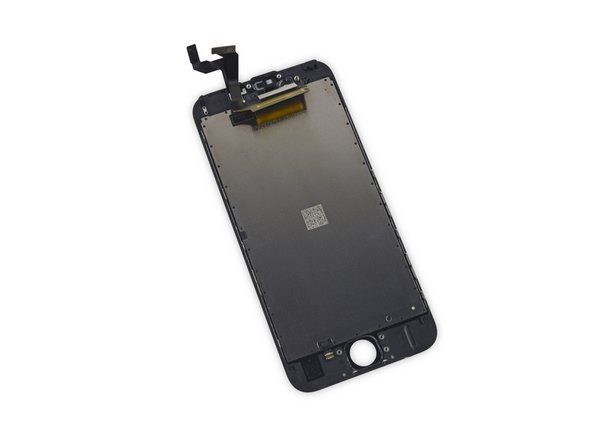

مرحله 44 LCD و دیجیتایزر

تعویض ال سی دی و دیجیتایزر آیفون 6 اس، ال سی دی و دیجیتایزر: مرحله 44، تصویر 1 از 1

    • فقط ال سی دی و دیجیتایزر باقی مانده است.

نتیجه

برای مونتاژ مجدد دستگاه خود، این دستورالعمل ها را به ترتیب معکوس دنبال کنید.

تعویض دکمه هوم/کابل انعطاف پذیر برد اصلی در TouchID غیرفعال آیفون 6. من فرض می کنم که به صورت دیجیتالی نیز مانند دکمه هوم امضا شده است. آیا این موضوع در مورد پنل 3D Touch هم صادق است که اکنون آن کابل را تامین می کند؟ به طور خلاصه، آیا پنل لمسی سه بعدی اصلی برای کارکرد تاچ آی دی ضروری است یا پنل لمسی سه بعدی جایگزین که در قسمت جایگزینی تعبیه شده است، کار می کند؟

جو – 14 جولای 2016 پاسخ

من بعد از تعویض کابل فلکس با touchID کار کردم… نمیتونم فکر کنم امسال مشکلی پیش بیاد…

اندرو اسپولسترا – 3 اوت 2016

آیا 6S نیاز به جابجایی کابل انعطاف پذیر دکمه هوم دارد تا تاچ آیدی مانند 6 کار کند؟

جان پامپالون – 12 اوت 2016 پاسخ

جواب منفی! کابل انعطاف پذیر دکمه هوم در صفحه نمایش ادغام شده است و نمی توان آن را به کابل جدید منتقل کرد.

ایوان نورونها – 15 اوت 2016

و سپس در آیفون 6s کابل انعطاف پذیر اصلی نباید جابجا شود. فقط خود دکمه چون با CPU جفت شده است.

رهر – 9 اوت 2017

برچسب‌ها:
,
جدیدتر iPhone 6s Lightning Connector Assembly Replacement
بازگشت به لیست
قدیمی‌تر iPhone 6s Earpiece Speaker Replacement

مطالب مرتبط

    دیدگاهتان را بنویسید

    نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
