ایفون 6 تعویض کانکتور شارژ
مقدمه
رفتن به مرحله 1
از این راهنما برای جایگزینی مونتاژ اتصال کانکتور شارژاستفاده کنید که همچنین شامل جک هدفون و میکروفون است.
شما همچنین می توانید از این راهنما برای مرجع در هنگام جایگزینی قطعات زیر استفاده کنید:
- براکت اتصال باتری
- پنل جلو مونتاژ کابل سینه بندcket
- براکت اتصال کانکتور شارژ
- میکروفون بریس
گام 1 پیچ پنتالوبه
-
- قبل از جدا کردن ایفون خود، باتری را زیر 25٪ تخلیه کنید. یک باتری لیتیوم یون شارژ شده می تواند اتشبگیرد یا اگر به طور تصادفی سوراخ شود منفجر شود.
- ایفون خود را قبل از شروع جداسازی قطعات خاموش کنید.

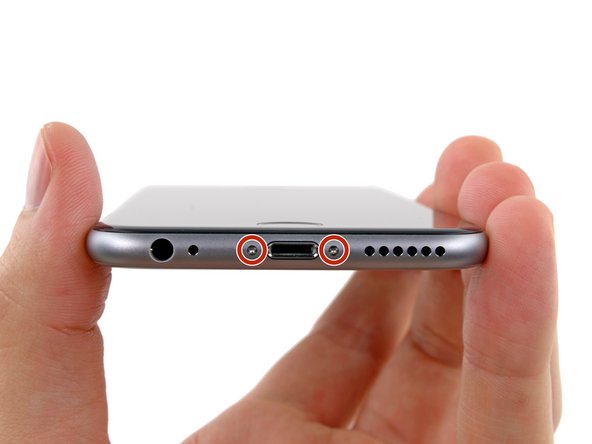

- دو پیچ 3.6 میلی متری P2 Pentalobe را در کنار کانکتور Lightning خارج کنید.
مرحله 2 دستورالعمل ضد گیره
-
- دو مرحله بعدی ضد گیره را نشان می دهد، ابزاری که ما برای اسان تر کردن روش باز کردن طراحی کرده ایم. اگر از Anti-Clamp استفاده نمی کنید، برای یک روش جایگزین سه مرحله را رد کنید.
- برای دستورالعمل های کامل در مورد نحوه استفاده از ضد گیره، این راهنما را بررسی کنید.

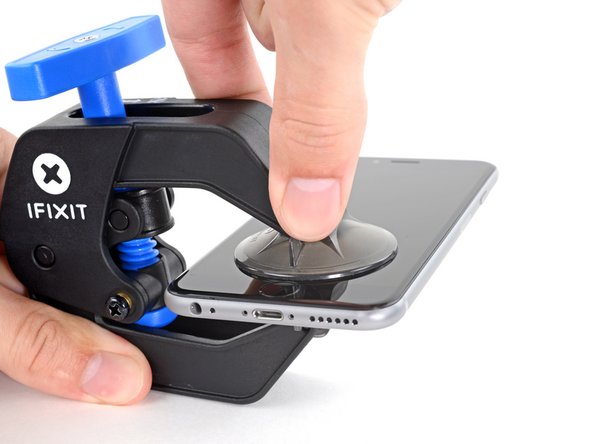

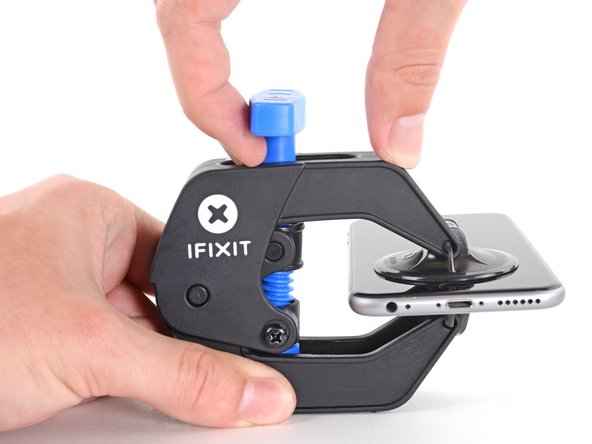

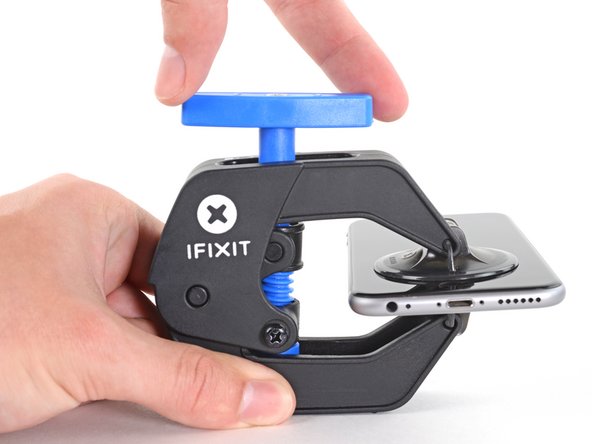

- دسته ابی را به عقب بکشید تا بازوهای ضد گیره را باز کنید.
- بازوها را روی لبه چپ یا راست ایفون خود قرار دهید.
- فنجان مکش را در نزدیکی لبه پایین ایفون درست بالای دکمه خانه قرار دهید – یکی در جلو و دیگری در پشت.
- Squeeze فنجان با هم به درخواست مکش به منطقه مورد نظر.
- اگر متوجه شدید که سطح ایفون شما برای نگه داشتن ضد گیره بسیار لغزنده است، می توانید از نوار برای ایجاد یک سطح گیر استفاده کنید.
مرحله 3
-
- دسته ابی را به جلو بکشید تا بازوها را قفل کنید.
- دسته را در جهت عقربه های ساعت 360 درجه بچرخانید یا تا زمانی که فنجان ها شروع به کشش کنند.
- اطمینان حاصل کنید که فنجان مکش Remain تراز وسط قرار دارد با یکدیگر. اگر انها شروع به لغزش از تراز، شل فنجان مکش کمی و تنظیم مجدد بازوها.

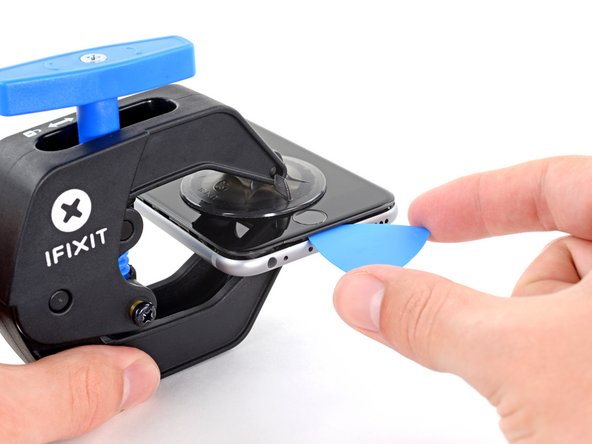

- یک انتخاب باز را در زیر صفحه نمایش قرار می دهد زمانی که ضد گیره یک شکاف به اندازه کافی بزرگ ایجاد می کند.
- اگر ضد گیره یک شکاف کافی ایجاد نمی کند، دسته را یک چهارم بچرخانید.
- بیش از یک چهارم چرخش را در یک زمان انجام ندهید و چند ثانیه بین نوبت ها صبر کنید. اجازه دهید ضد گیره و زمان کار را برای شما انجام دهد.
- سه مرحله بعدی را حذف کنید.
مرحله 4 روش باز کردن دستی
-

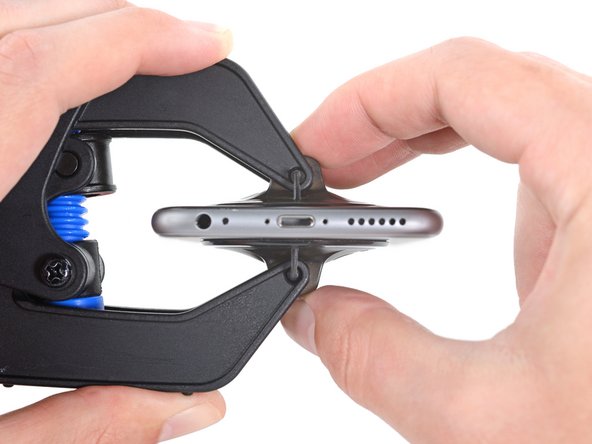

- اگر ضد گیره ندارید، از یک فنجان مکش برای بلند کردن پانل جلو استفاده کنید:

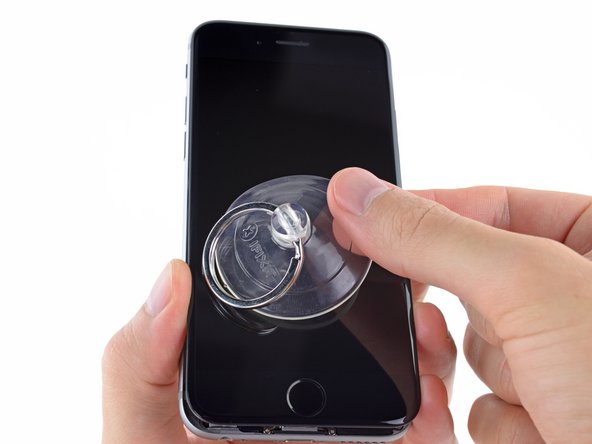

- یک فنجان مکش را روی صفحه نمایش فشار دهید، درست بالای دکمه خانه.
- اطمینان حاصل کنید که فنجان به طور ایمن بر روی صفحه نمایش فشار داده می شود تا مهر و موم تنگ شود.
- اگر صفحه نمایش شما به شدت ترکخورده است، پوشاندن ان با یک لایه نوار بسته بندی روشن ممکن است به فنجان مکش اجازه دهد. متناوبا، نوار بسیار قوی ممکن است به جای مکش C تا استفاده می شود. اگر همه چیز شکست خورد، می توانید فنجان مکش را به صفحه نمایش شکسته چسب بزنید.
مرحله 5
-
- در حالی که ایفون را با یک دست پایین نگه می دارد، فنجان مکش را بکشید تا کمی مونتاژ پانل جلو را از مورد rear جدا کنید.
- وقت خود را صرف کنید و نیروی محکم و ثابت را اعمال کنید. مونتاژ صفحه نمایش بسیار محکم تر از اکثر دستگاه ها است.

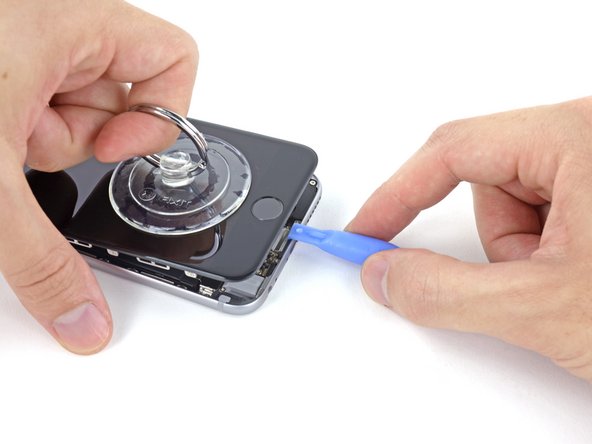

- با استفاده از یک ابزار باز پلاستیکی، شروع به ارامی کیف عقب را به دور از مونتاژ صفحه نمایش، در حالی که همچنان با فنجان مکش ادامه می دهد.
- کلیپ های متعددی وجود دارد که مونتاژ پانل جلو را به مورد عقب نگه می دارد، بنابراین ممکن است لازم باشداز یک شانه فنجان مکش و ابزار باز کردن پلاستیک برای ازاد کردن مونتاژ پانل جلو استفاده کنید.
مرحله 6
-

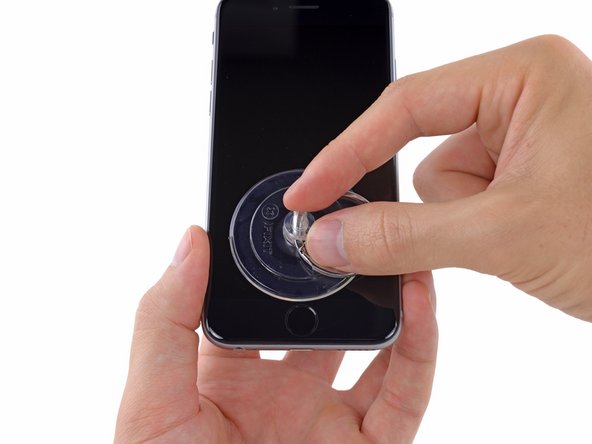

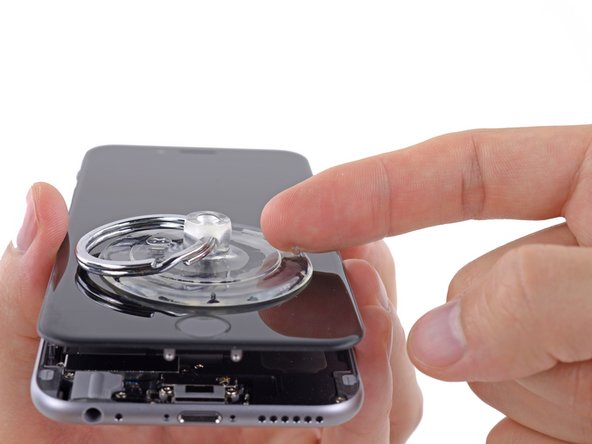

- نوک پلاستیکی را بکشید تا مهر و موم خلاء را روی فنجان مکش ازاد کنید.
- حذف فنجان مکش ازمجمع غیر روحانی disp.
مرحله 7 باز کردن تلفن
-

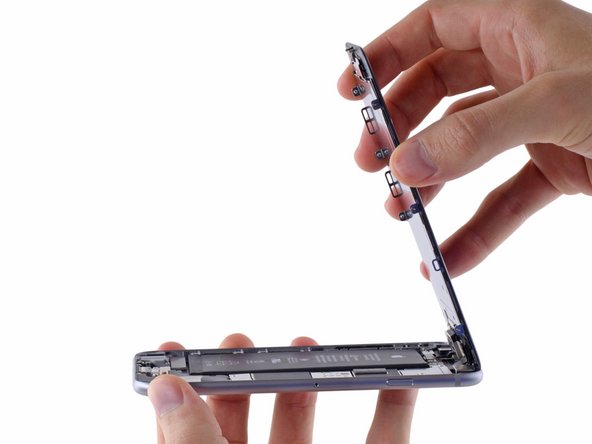

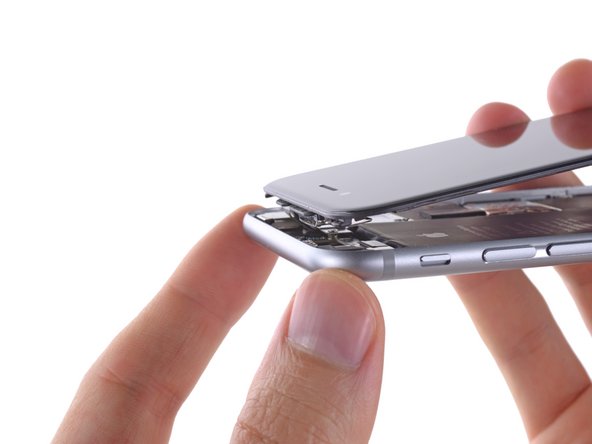

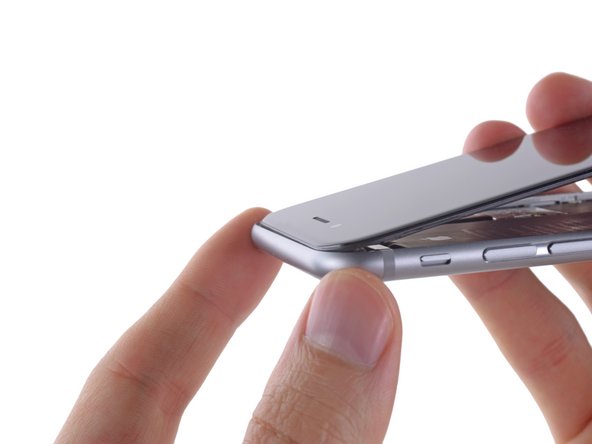

- ایفون را با نوسان انتهای دکمه خانهمونتاژ پانل جلو از قاب عقب، با استفاده از بالای گوشی به عنوان لولا باز کنید.
- چندین کلیپ در امتداد لبه بالای پانل جلو یک لولا جزئی را تشکیل می دهند.
- در طول مونتاژ مجدد، کلیپ ها را درست زیر لبه بالای کیف عقب قرار دهید. سپس،پانل f ront را به سمت بالا بکشید تا لبه بالای ان با قاب عقب خیط و پیت شود.
مرحله 8
-

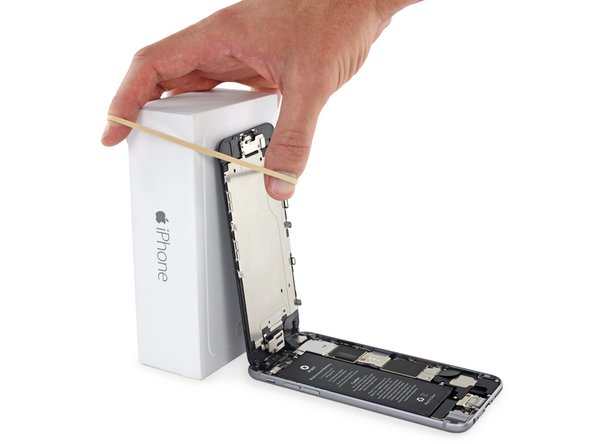

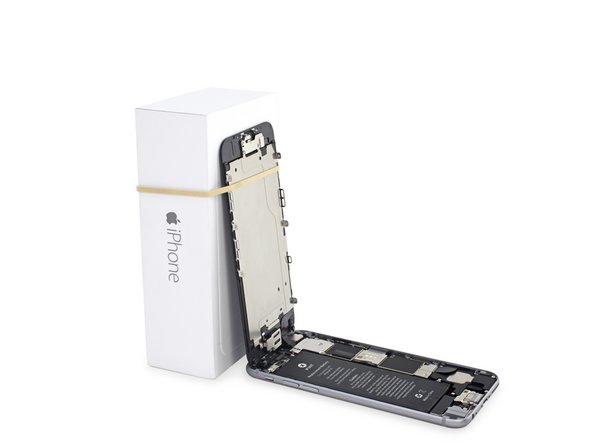

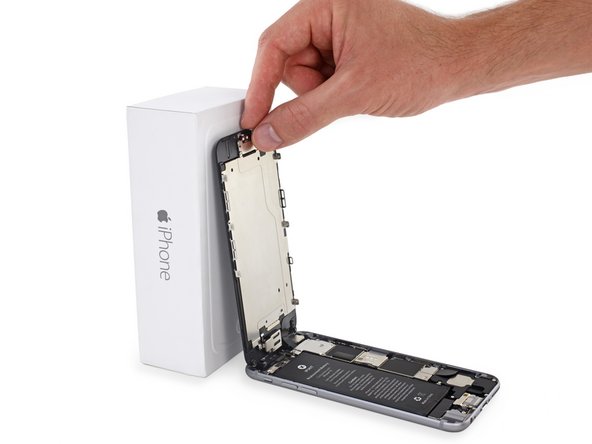

- صفحه نمایش را به حدود 90 درجه زاویه باز کنید و ان را به چیزی تکیه دهید تا در حالی که با تلفن کار می کنید، ان را نگه دارید.
- در یک خرج کردن، یک نوشیدنی کنسرو نشده باز نشده برای این کار خوب است.
- اضافه کردن یک نوار لاستیکی برای نگه داشتن صفحه نمایش امن در محل در حالی که شما work. این مانع از فشار بیش از حد بر روی کابل های صفحه نمایش می شود.
مرحله 9 حذف پیچ براکت اتصال باتری
-

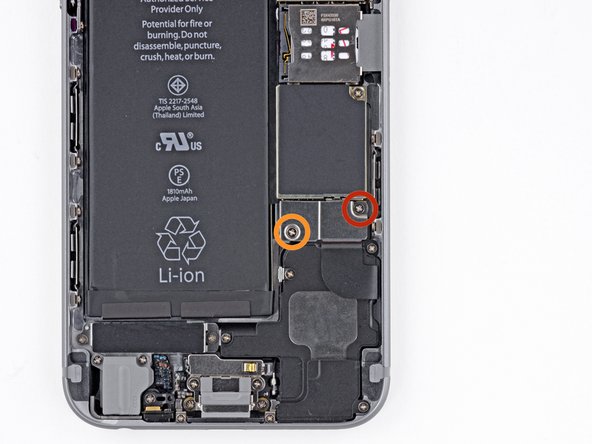

- پیچ های فیلیپس زیر را از براکت اتصال باتری حذف کنید:
- یک پیچ 2.2 میلیمتری
- یک پیچ 3.2 میلیمتری
- در طول تعمیر، هر پیچ را پیگیری کنید و مطمئن شوید که دقیقا به همان جایی که از ان امده است، برای جلوگیری از اسیب رساندن به تلفن شما.
مرحله 10
-

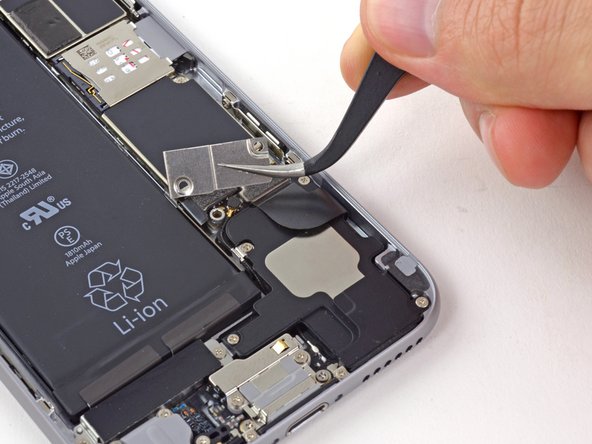

- براکتکانکتور باتری فلزی را از ایفون خارج کنید.
مرحله 11 قطع اتصال باتری
-

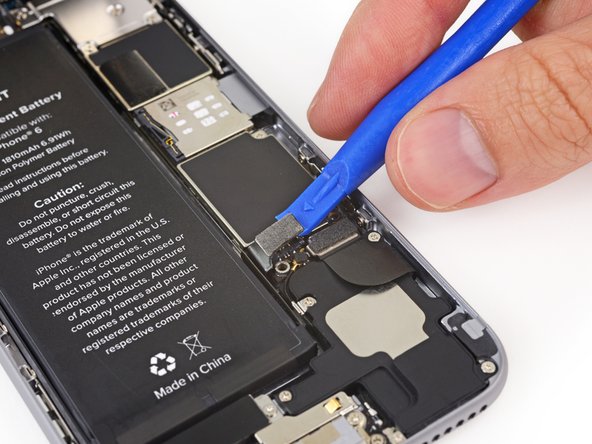

- از یک ابزار باز پلاستیکی استفاده کنید تا به ارامی اتصال باتری را از سوکت خود درهیئت مدیره ic log بکشید.
- مراقب باشید که فقط روی اتصال باتری فضولی کنید و نه سوکت روی تخته منطقی. اگر شما در سوکت هیئت مدیره منطق فضولی کنید، ممکن است اتصال را به طور کامل بشکنید.
مرحله 12 حذف پانل جلو مونتاژ کابل Bراکت پیچ
-

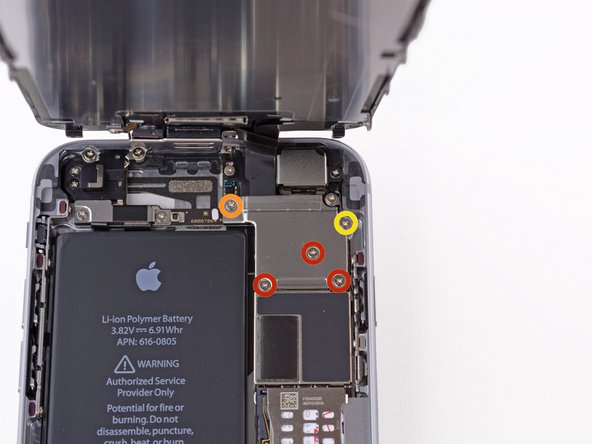

- پنج پیچ فیلیپس زیر را که براکت کابل مونتاژ پانل جلو را تامین می کند، حذف کنید:
- سه پیچ 1.2 میلیمتری
- یک پیچ 1.7 میلیمتری
- یک پیچ 3.1 میلیمتری
- قرار دادن نادرست این پیچ ها در طول مونتاژ مجدد باعث اسیب دائمی به هیئت مدیره منطقی ایفون شما می شود.
مرحله 13
-
- براکت کابل مونتاژ پانل جلو را از هیئت مدیره منطقی حذف کنید.
مرحله 14
-
- در چهار مرحله بعدی، مراقب باشید که فقط بر روی اتصالات کابل و نه بر روی سوکت های خود در هیئت مدیره منطقی، فضولی کنید.

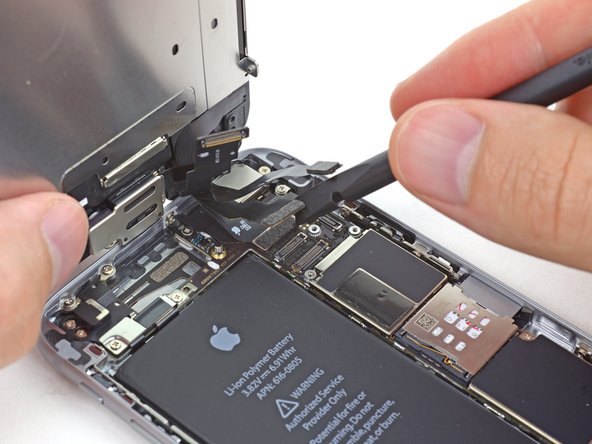

- از یک spudger یا ناخن انگشت برای قطع اتصال دوربین جلو و اتصال کابل سنسور استفاده کنید.
مرحله 15
-

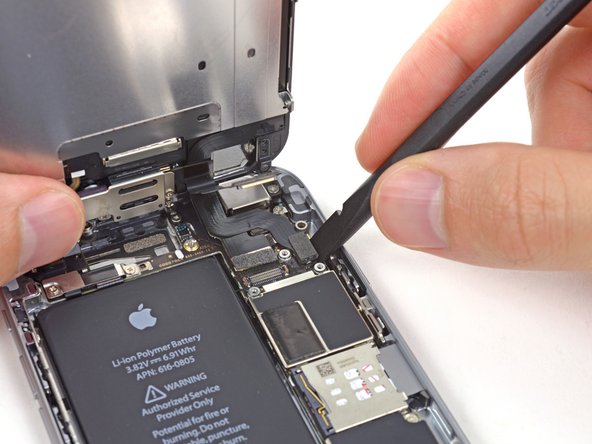

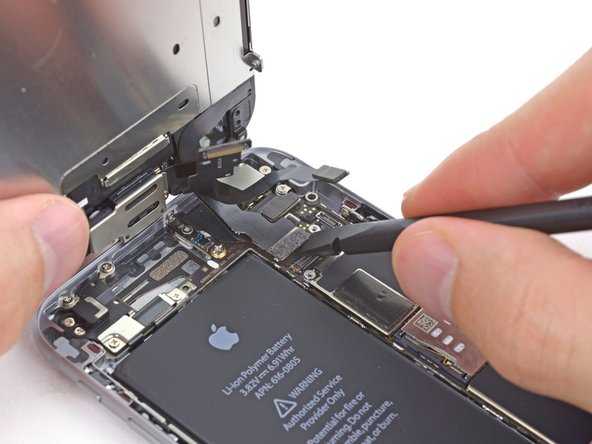

- از یک spudger یا ناخن انگشتی برای قطع اتصال کابل دکمه خانه استفاده کنید.
مرحله 16
-
- اطمینان حاصل کنید که باتری قبل از قطع یا اتصال مجدد کابل در این مرحله قطع شده است.

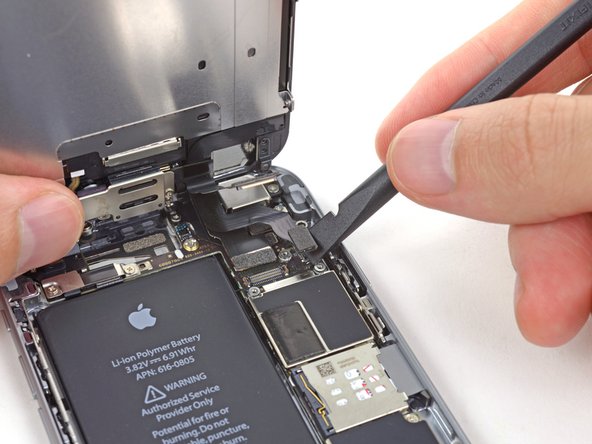

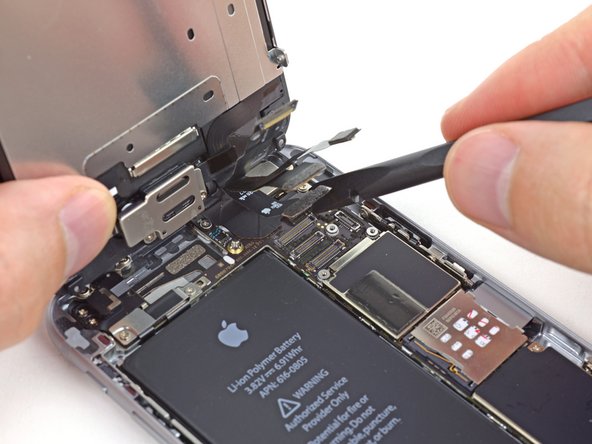

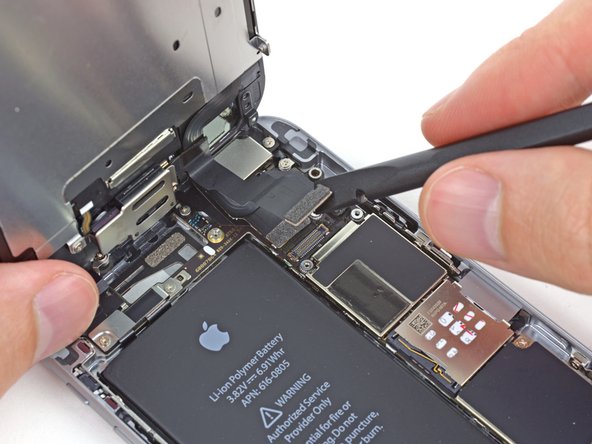

- از یک spudger یا ناخن انگشتی برای قطع اتصال کابل داده صفحه نمایش استفاده کنید.
- هنگام مونتاژ مجدد تلفن خود، کابل داده نمایش ممکن است از اتصال ان خارج شود. این می تواند منجر به خطوط سفید یا یک صفحه خالی در هنگام روشن کردن تلفن شما شود. اگر این اتفاق افتاد، به سادگی کابل و چرخه برق تلفن خود را دوباره وصل کنید. بهترین راه برای چرخه قدرت تلفن شما قطع و اتصال مجدد اتصال باتری است.
مرحله 17
-

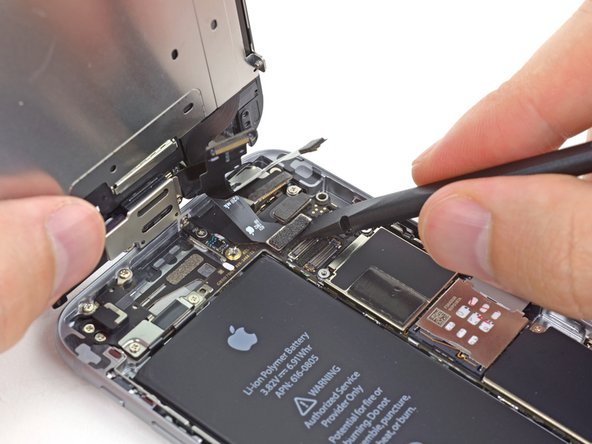

- از انتهای صاف یک spudger برای قطع اتصال کابل دیجیتایزر استفاده کنید.
- هنگام اتصال مجدد کابل دیجیتایزر، مرکز اتصال را فشار ندهید. یک انتهای اتصال را فشاردهید یا سپس انتهای مخالف را فشار دهید. فشار دادن در مرکز اتصال می تواند جزء را خم کند و باعث اسیب دیجیتایزر شود.
مرحله 18 جداسازی مونتاژ پانل جلو و مورد عقب
-

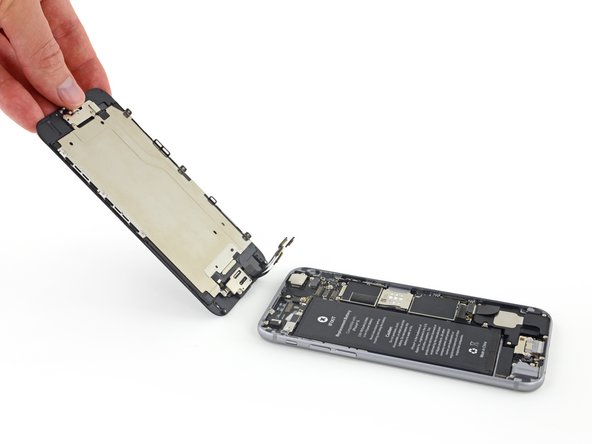

- مونتاژ پانل جلو را از قاب عقب حذف کنید.
گام 19 بلندگو
-

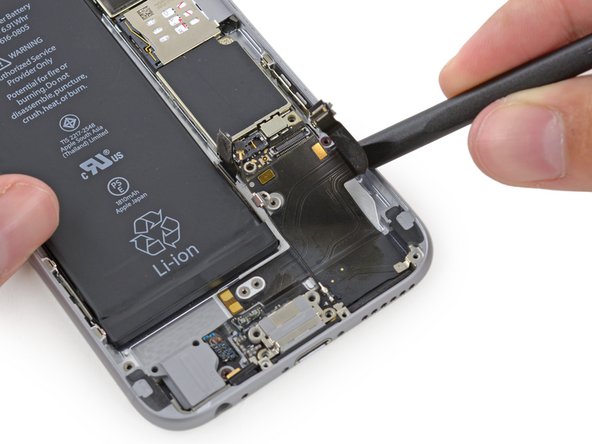

- از انتهای مسطح یک spudger برای قطع کابل مونتاژ اتصال کانکتور شارژاستفاده کنید و ان را از راه بلندگو خارج کنید.
مرحله 20
-

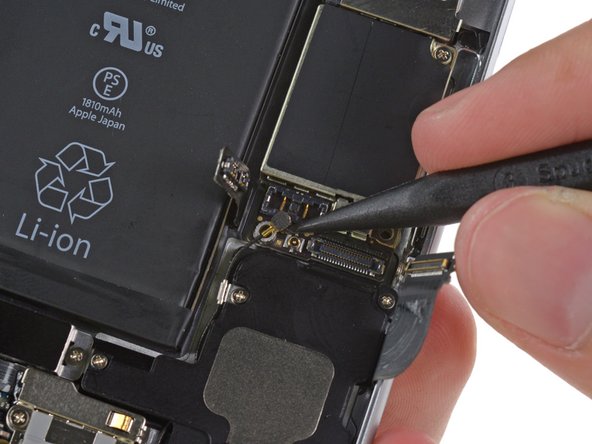

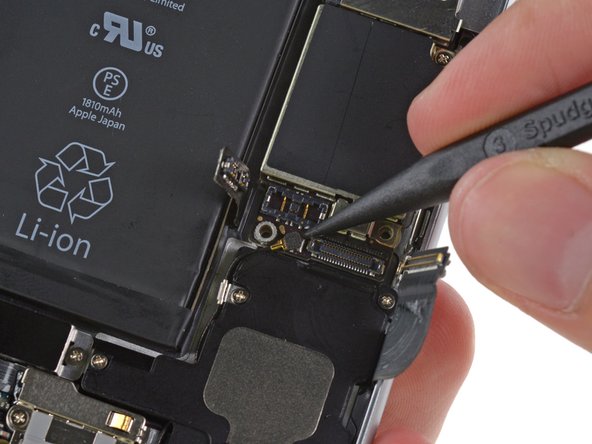

- از نقطه spudger برای بلند کردن اتصال کابل انتن از سوکت خود در هیئت مدیره منطق استفاده کنید.
مرحله 21
-
- چهار پیچ فیلیپس زیر را که بلندگو را تامین می کند حذف کنید:
- دو پیچ 2.9 میلیمتری
- دو پیچ 2.3 میلیمتری
مرحله 22
-

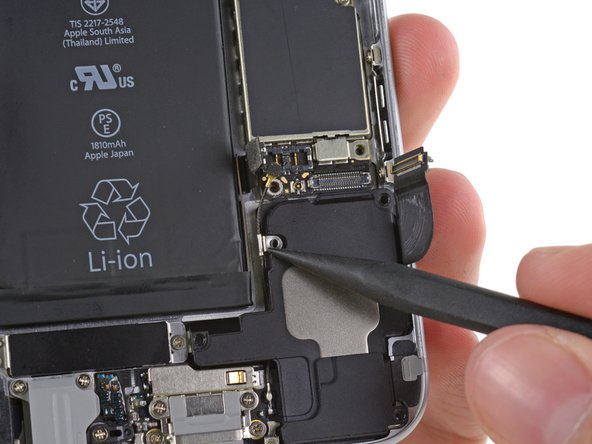

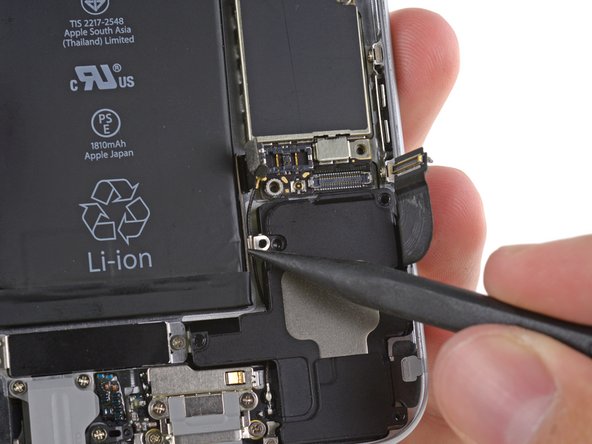

- استفاده از نقطه spudger به فشار انتن منnterconnect کابل کلیپ کردن از مسکن بلندگو.
مرحله 23
-

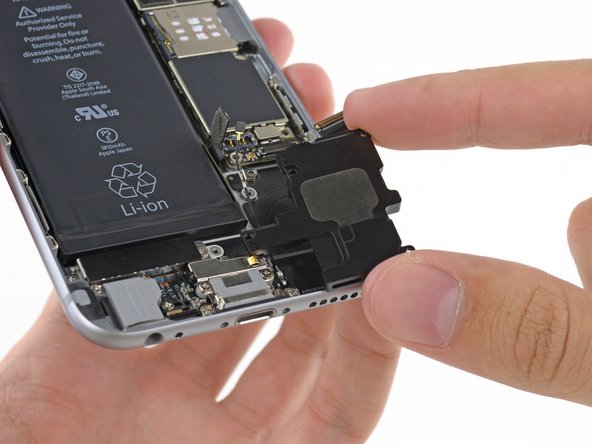

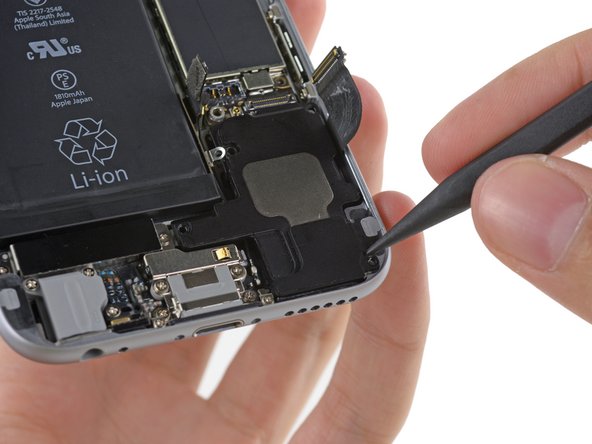

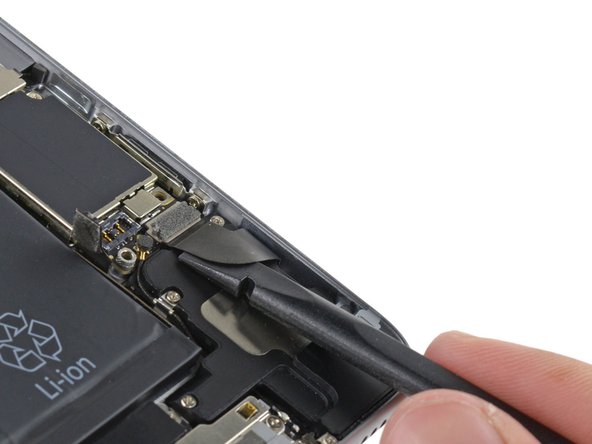

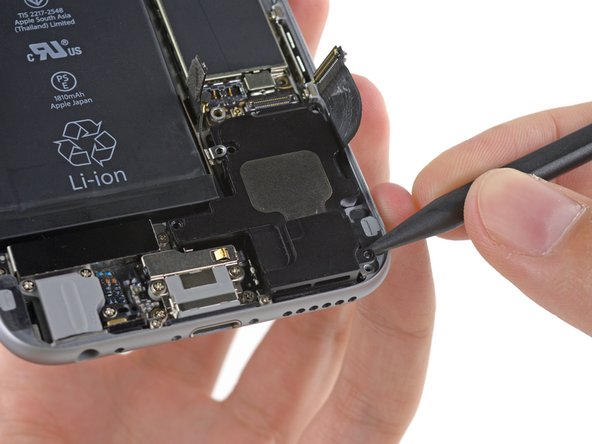

- از نوک یک اسپادگر استفاده کنید تا بلندگو را از جعبه عقب بالا و خارج کنید.
- بلندگو را از iPhone خارج کنید.
مرحله 24 کانکتور شارژمونتاژ اتصال
-

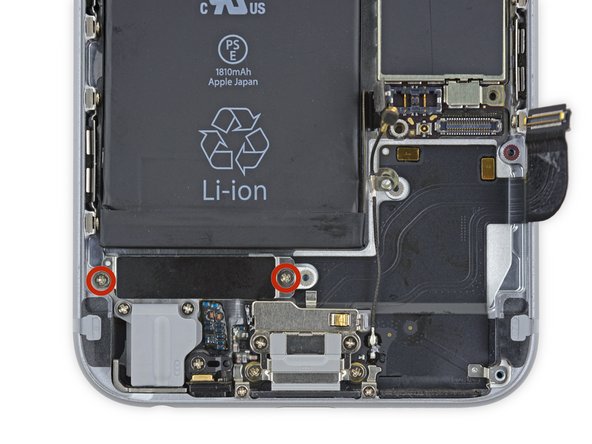

- دو پیچ فیلیپس # 00 1.6 میلی متری را که ویبراتور را به مورد عقب می برد، حذف کنید.
مرحله 25
-

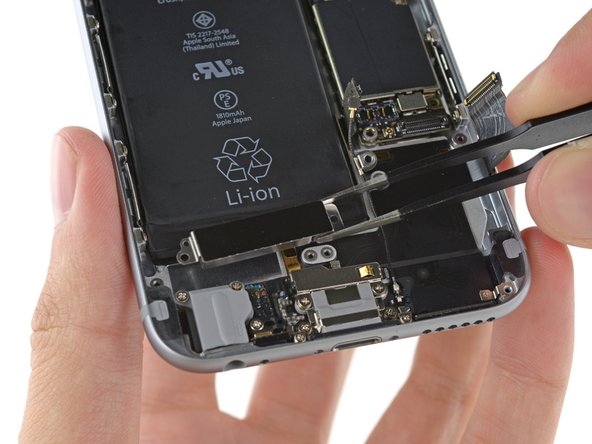

- ویبراتور را از iPhone خارج کنید.
مرحله 26
-

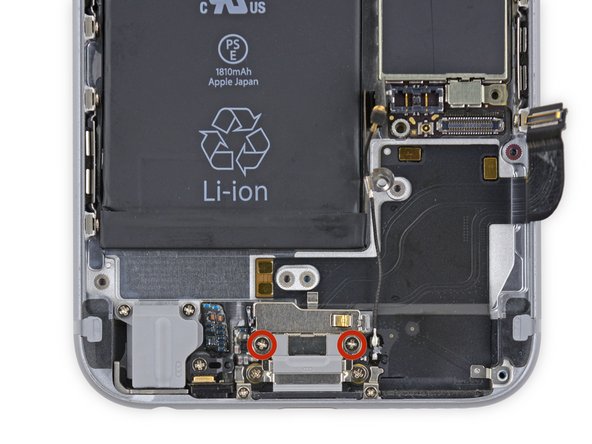

- دو پیچ 3.1 میلی متری فیلیپس # 00 را کهبراکت نگهدارنده پورت کانکتور شارژرا حفظ می کند، حذف کنید.
مرحله 27
-

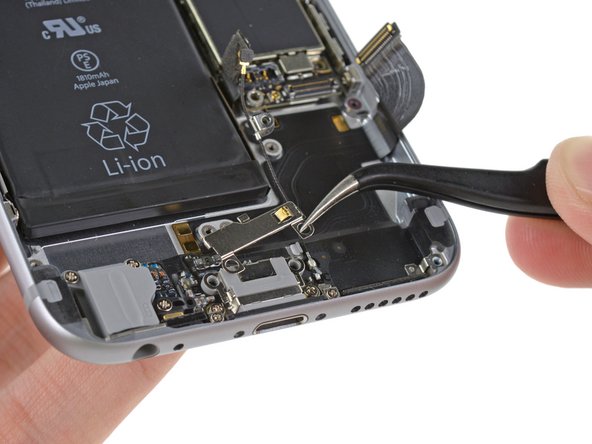

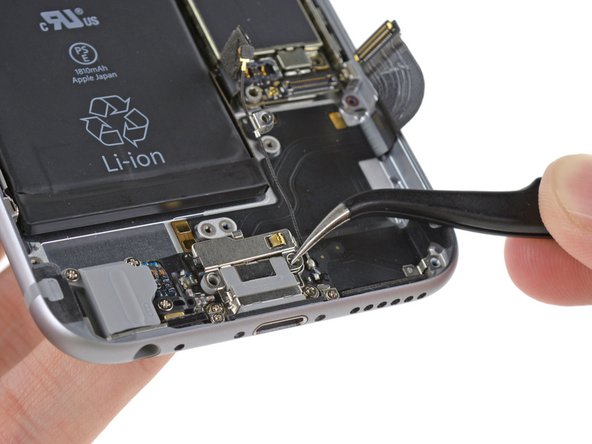

- براکت نگهدارنده درگاه کانکتور شارژرا بردارید.
مرحله 28
-
- پیچ شانه 3.6 میلی متری فیلیپس # 00 را از بریس میکروفون خارج کنید.
مرحله 29
-

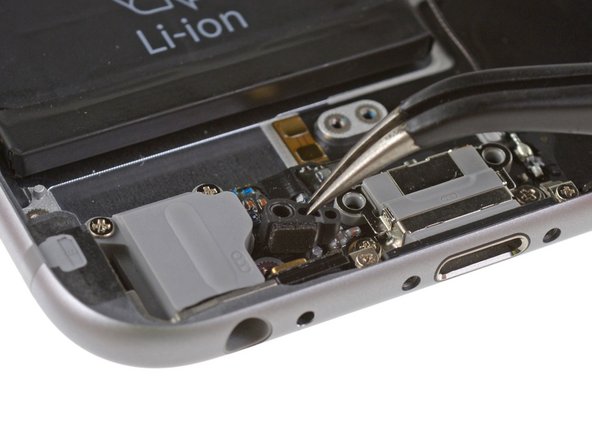

- بریس میکروفون را از iPhone خارج کنید.
گام 30
-
- شش پیچ فیلیپس # 00 باقی مانده را از مونتاژ اتصال کانکتور شارژحذف کنید:
- دو پیچ شانه 3.1 میلیمتری
- دو پیچ 1.7 میلیمتری
- دو پیچ 1.5 میلیمتری
مرحله 31
-

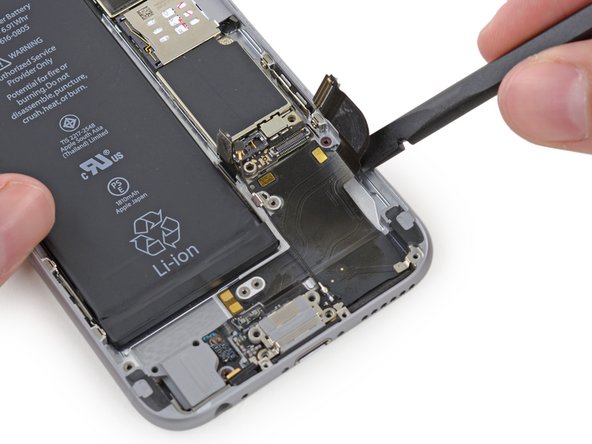

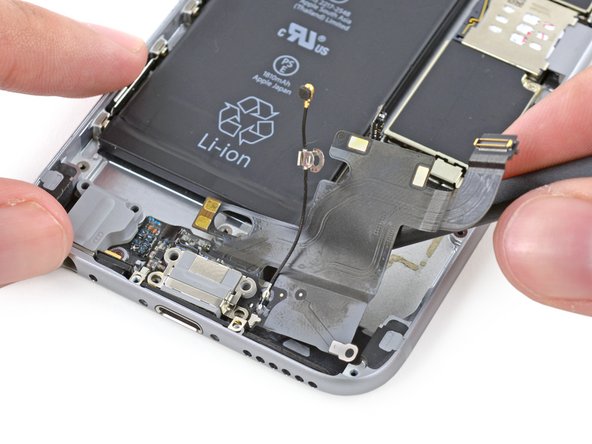

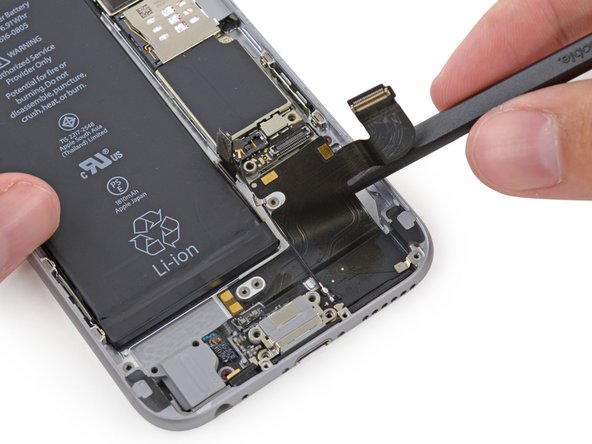

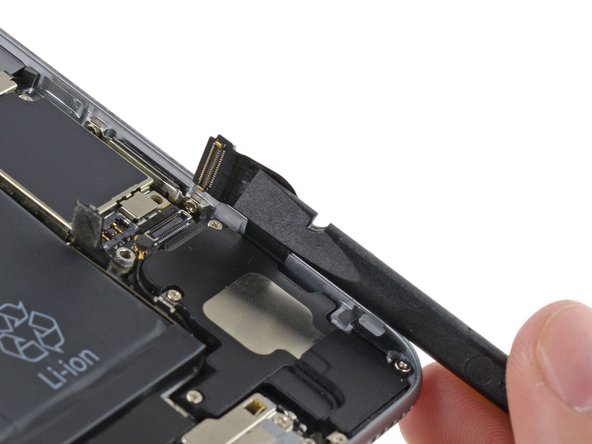

- از انتهای صاف یک spudger برای شروع لایه برداریمونتاژ اتصال L ightning از مورد عقب استفاده کنید.
مرحله 32
-

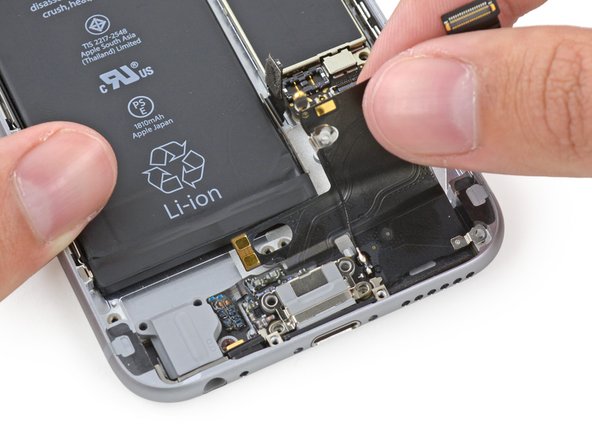

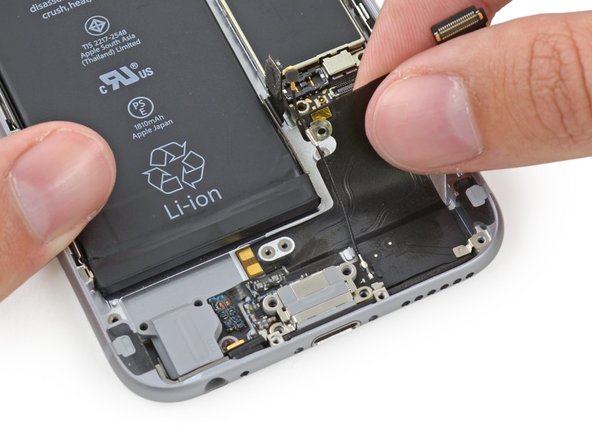

- با دقت مونتاژ اتصال کانکتور شارژرا کمی بکشید تا ان را از ویبراتور و های پیچ بلندگو ازاد کنید.
مرحله 33
-

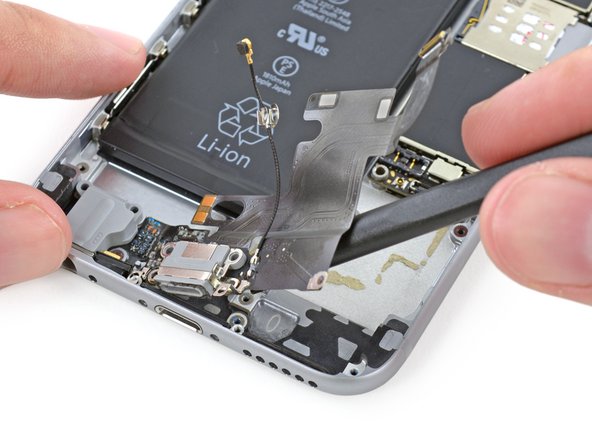

- از انتهای صاف یک spudger برای بلند کردن زیر بخش اتصال کانکتور شارژمونتاژ برای ازاد کردن چسب بیشتر استفاده کنید.
مرحله 34
-

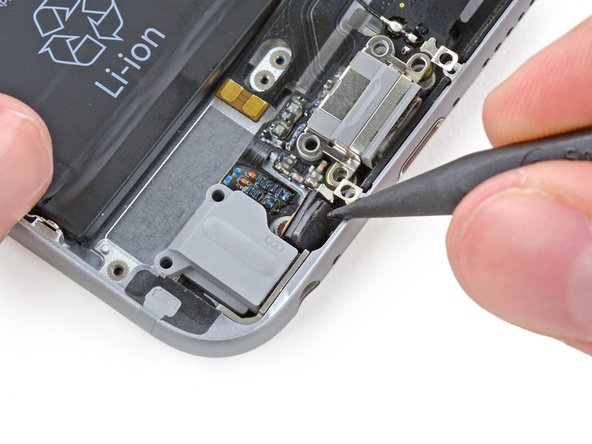

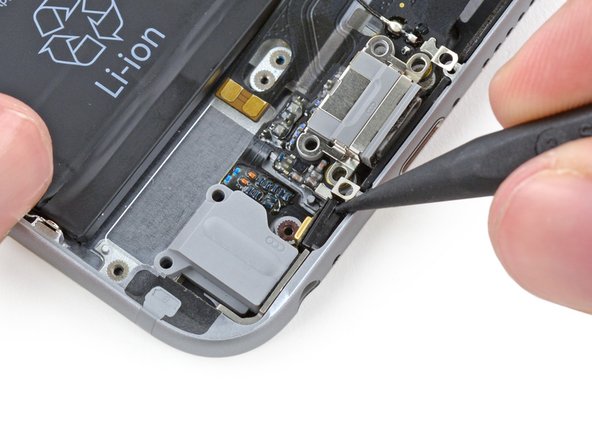

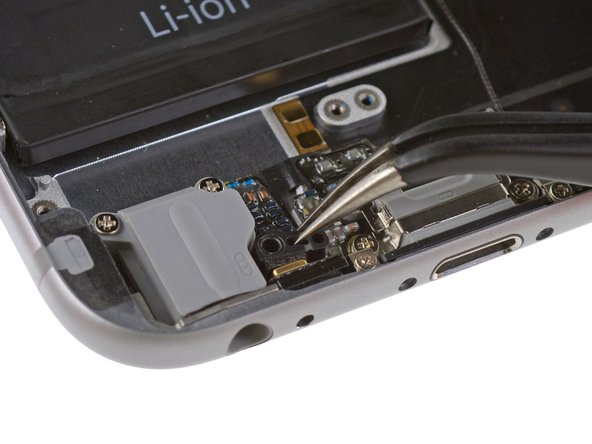

- استفاده از نقطه spudger به فشار بخش میکروفون از مونتاژ اتصال کانکتور شارژاز زنگ تفریح خود را در مورد گوش R.
مرحله 35
-

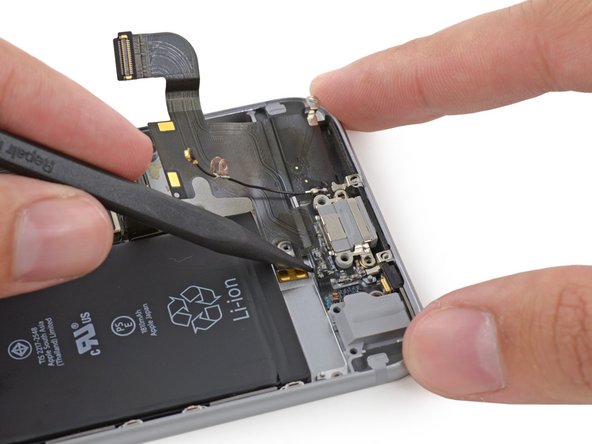

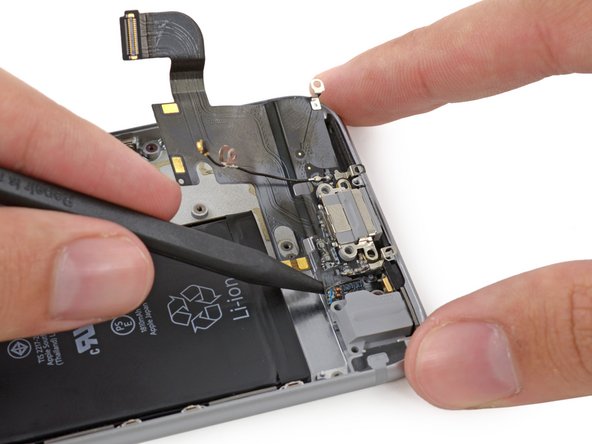

- به ارامی نقطه یک spudger را در زیر mbly asseبین اتصال کانکتور شارژو جک هدفون اجرا کنید تا ان را از اخرین چسب ازاد کنید.
مرحله 36
-

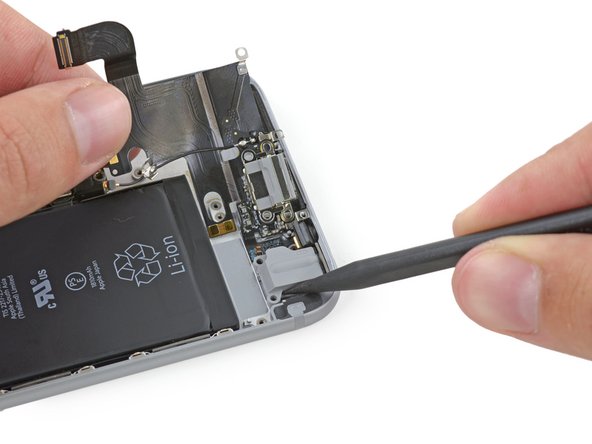

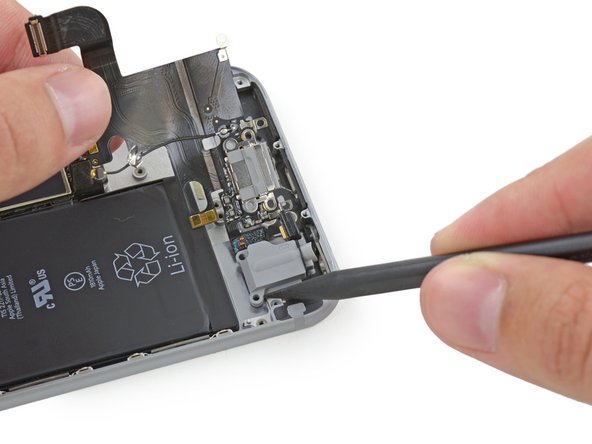

- از نوک یک spudger برای کمک به هدایت جک هدفون از زنگ تفریح خود در مورد عقب استفاده کنید.

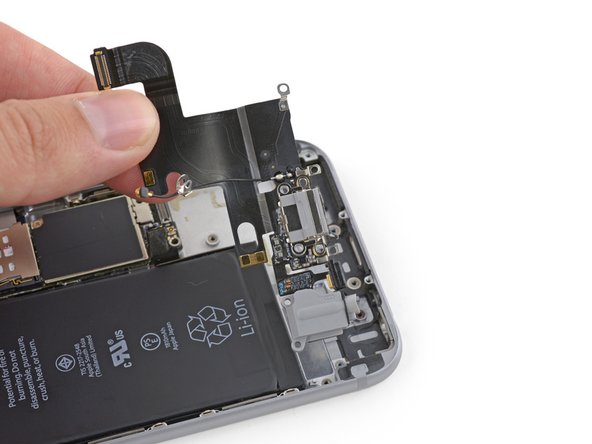

- حذف کانکتور شارژمونتاژ اتصال از ای فون.
- قبل از نصب و یا جایگزینی مونتاژ اتصال کانکتور شارژ:
- از یک ابزار پلاستیکی برای تمیز کردن هر بیت باقی مانده چسب از جعبه عقب پشت کابل استفاده کنید.
- با دقت قسمت جایگزین خود را با کابل اصلی خود مقایسه کنید و مطمئن شوید که انها مطابقت دارند. مونتاژ اتصال دهنده کانکتور شارژجایگزین شما ممکن است اجزای خاصی را که باید از اصل منتقل شود، از دست داده باشد.
- اجزایی که معمولا نیاز بهترن دارند شامل واشر جک هدفون، براکت میکروفون و کلیپ اتصال انتن است.
نتیجه
برای جمع اوری مجدد دستگاه خود، این دستورالعمل ها را به ترتیب معکوس دنبال کنید.
