iPhone 5s Volume Controls Replacement

مقدمه

رفتن به مرحله 1

از این راهنما برای حذف سوئیچ زنگ و دکمه های حجم صدا از iPhone 5s خود استفاده کنید. این راهنما نیاز به حذف باتری دارد. مطمئن شوید که برخی از نوار چسب جایگزین اماده برای تامین امنیت باتری قبل از شما ان را حذف کنید. اگر باتری در طول عمل تغییر شکل داده شود، باید جایگزین شود.

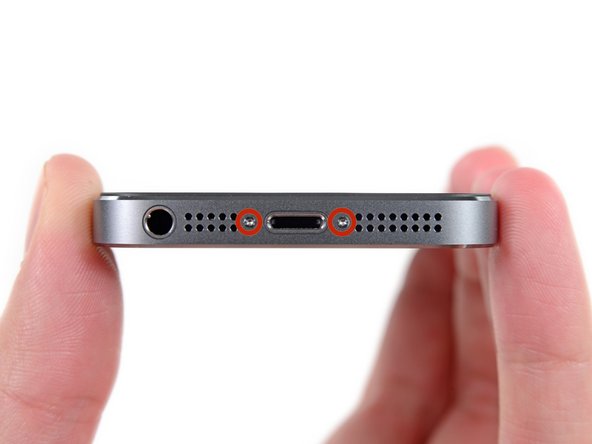

مرحله 1 حذف پیچ های Pentalobe

• • قبل از ادامه، باتری ایفون خود را زیر 25٪ تخلیه کنید. یک باتری لیتیوم یون شارژ شده می تواند صنوبر e را بگیردو / یا منفجر شود اگر به طور تصادفی سوراخ شود.
  • ایفون خود را قبل از شروع جداسازی قطعات خاموش کنید.
  • دو پیچ 3.9 میلی متری پنتالوبه را از هر دو طرف کانکتور لایتنینگ جدا کنید.

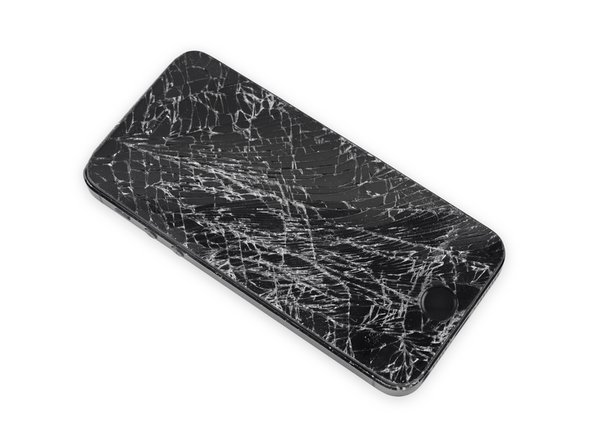

مرحله 2 چسباندن شیشه صفحه نمایش

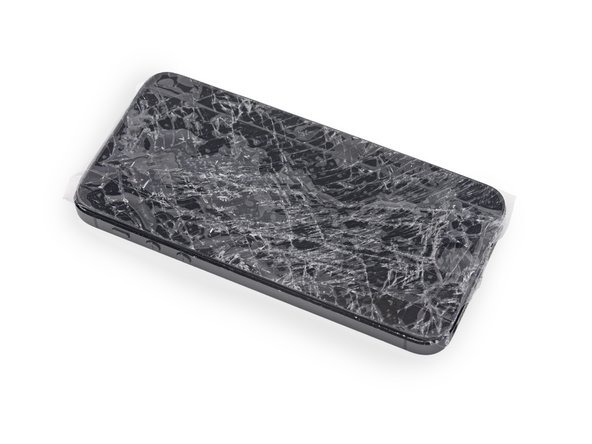

• • اگر شیشه صفحه نمایش شما ترک خورده است، شکستگی بیشتر را حفظ کنید و از اسیب بدنی در طول تعمیر خود با چسباندن شیشه جلوگیری کنید.

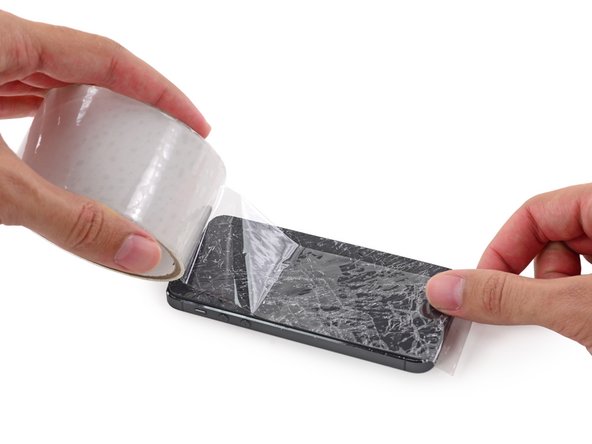

  • نوارهای همپوشانی نوار بسته بندی روشن را روی صفحه نمایش iPho ne قرار میدهد تا زمانی که کل صورت پوشیده شود.
  • این کار تکه های شیشه ای را حفظ می کند و یکپارچگی ساختاری را در هنگام کنجکاوی و بلند کردن صفحه نمایش فراهم می کند.
  • از عینک ایمنی برای محافظت از چشمان خود در برابر هر شیشه ای که در طول تعمیر ازاد شده است استفاده کنید.

10

مرحله 3 پیشگیری از جداسازی را نمایش می دهد

• • در مراحل بعدی شما صفحه نمایش را از بدنه تلفن بیرون می کشید. صفحه نمایش از یک صفحه نمایش شیشه ای و یک قاب پلاستیکی با کلیپ های فلزی تشکیل شده است.
  • صرف نظر از ابزاری که استفاده می کنید، باید مطمئن شوید که کل صفحه نمایش را بالا می کشید.
  • اگر شیشه شروع به جدا شدن از پلاستیک کرد، همانطور که در تصویر اول نشان داده شده است، یک ابزار باز کننده پلاستیکی را بین قاب پلاستیکی و بدنه تلفن فلزی قرار دهید تا کلیپ های فلزی را از قاب خارج کنید.
  • اگرشما در حال مونتاژ مجدد یک تلفن با یک قاب صفحه نمایش جدا شده هستید، ممکن است بخواهید یک نوار نازک چسب بین گودی پلاستیکی و شیشه قرار دهید تا تلفن را بسته نگه دارید.

مرحله 4 دستورالعمل ضد گیره

• • دو مرحله بعدی ضد گیره را نشان می دهد، ابزاری که ما برای اسان تر کردن روش باز کردن طراحی کرده ایم. اگر از ضد گیره استفاده نمی کنید، برای یک روش جایگزین از دو مرحله پایین بروید.
  • برای دستورالعمل های کامل در مورد نحوه استفاده از ضد گیره، این راهنما را بررسی کنید.
  • دسته ابی را به عقب بکشید تا بازوهای ضد گیره را باز کنید.
  • بازوها را روی لبه چپ یا راست ایفون خود قرار دهید.

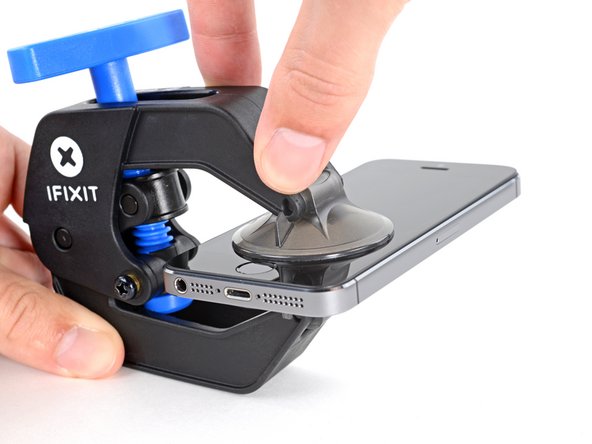

  • فنجان مکش را در نزدیکی لبه پایین ایفون درست بالای دکمه خانه قرار دهید – یکی در جلو و دیگری در پشت.
  • فنجان ها را با هم فشار دهید تا مکش را به منطقه مورد نظر اعمال کنید.
  • اگر سطح ایفون شما برای نگه داشتن ضد گیره بیش از حد لغزنده است، می توانید از پد نوار گنجانده شده برای ایجاد یک سطح گیره استفاده کنید.

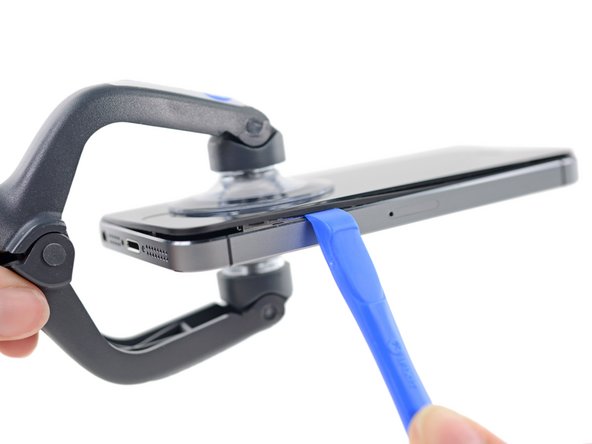

مرحله 5

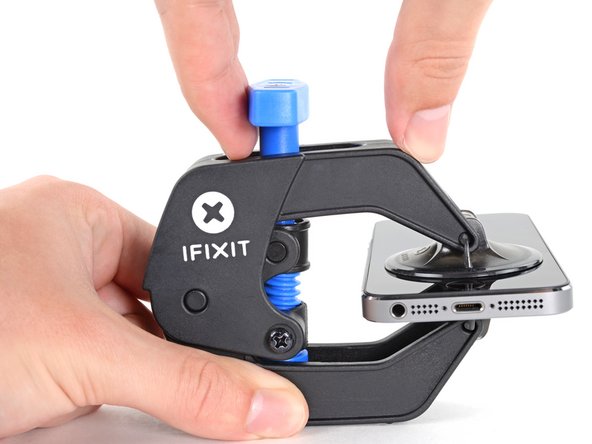

• • دسته ابی را به جلو بکشید تا بازوها را قفل کنید.

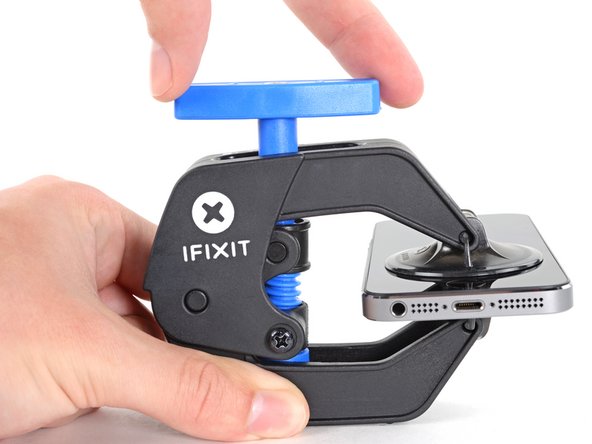

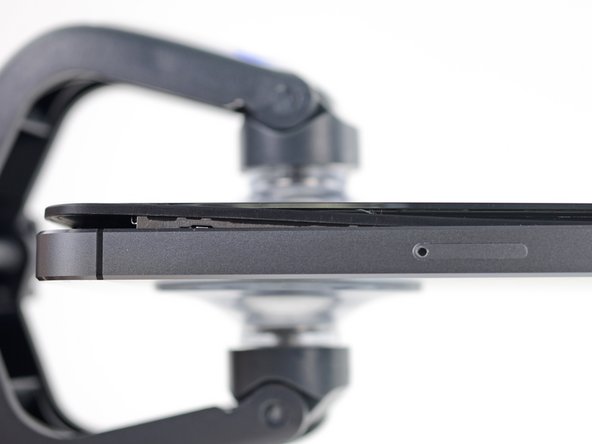

  • دسته را در جهت عقربه های ساعت 360 درجه بچرخانید یا تا زمانی که فنجان ها شروع به کشش کنند.
  • اطمینان حاصل کنید که فنجان های مکش با یکدیگر هماهنگ باشند. اگر انها شروع به لغزش از تراز، شل فنجان مکش کمی و تنظیم مجدد بازوها.

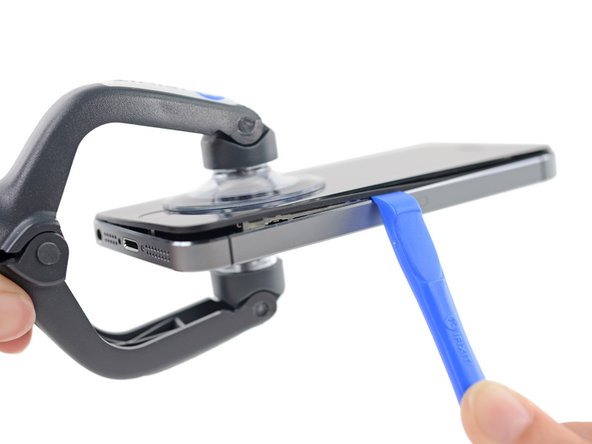

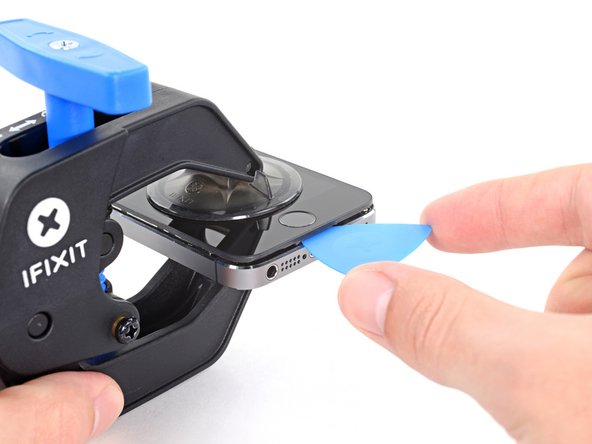

  • قرار دادن یک ابزار باز کردن زیر صفحه نمایش زمانی که ضد گیره ایجاد شکاف به اندازه کافی بزرگ است.
  • اگر ضد گیره شکاف کافی ایجاد نکرد، دسته را یک چهارم بچرخانید.
  • بیش از یک چهارم چرخش را در یک زمان خم نکنید و چند ثانیه بین نوبت ها صبر کنید. اجازه دهید ضد گیره و زمان کار را برای شما انجام دهد.
  • دو مرحله بعدی را حذف کنید.

مرحله 6 روش باز کردن دستی

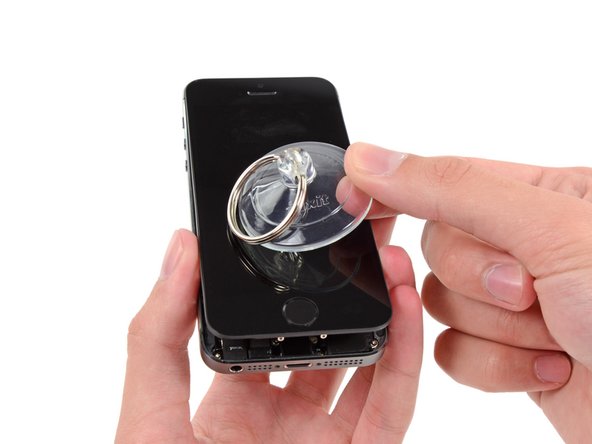

• • اگر ضد گیره ندارید، از یک فنجان مکش برای بلند کردن پانل جلو استفاده کنید:

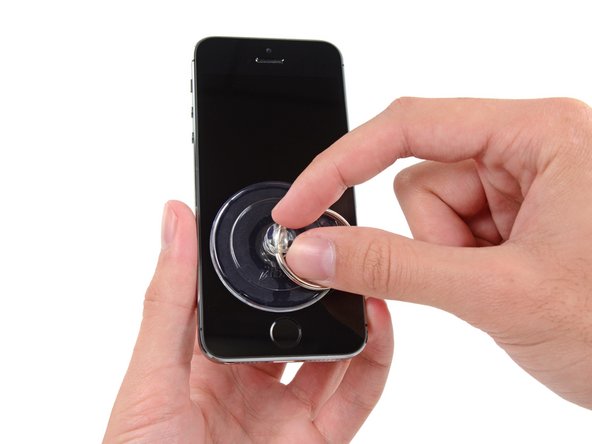

  • یک فنجان مکش را روی صفحه نمایش فشار دهید، درست بالای دکمه خانه.
  • اطمینان حاصل کنید که فنجان به طور کامل بر روی صفحه نمایش برای دریافت مهر و موم تنگ است.

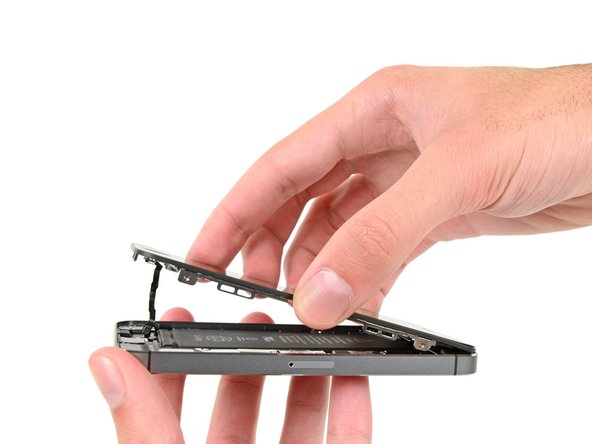

مرحله 7 شروع به بلند کردن مونتاژ پانل جلو کنید

• • پانل جلو با کلیپ ها متصل شده است وچندین کابل روبان وجود دارد که ان را به بقیه تلفن متصل می کند. هدف شما در اینجا این است که کلیپ ها را ازاد کنید و تلفن را فقط به اندازه کافی برای قطع کابل ها باز کنید. به ارامی و با دقت برای جلوگیری از اسیب.
  • اطمینان حاصل کنید که فنجان مکش به طور محکم بهمونتاژ پانل fro nt در نزدیکی دکمه خانه متصل شده است.
  • در حالی که ایفون را با یک دست پایین نگه می دارد، فنجان مکش را بکشید تا انتهای دکمه خانه پانل جلو را از قاب عقب جدا کنید.

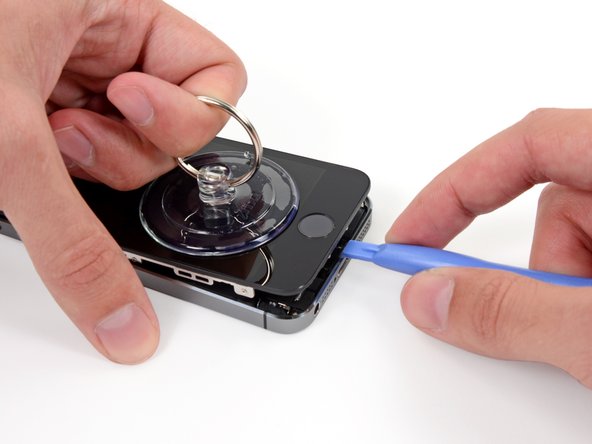

  • با یک ابزار باز کردن پلاستیکی، به ارامی لبه های عقب case را به پایین، به دور از مونتاژ پانل جلو، در حالی که شما با فنجان مکش بکشید.
  • وقت خود را صرف کنید و نیروی محکم و ثابت را اعمال کنید. مونتاژ پانل جلو بسیار محکم تر از اکثر دستگاه های دیگر است.

مرحله 8

• • سعی نکنید مونتاژ پانل جلو را به طور کامل از قاب عقب حذف کنید، زیرا چندین کابل روبان ظریف وجود دارد که انها را متصل می کند.

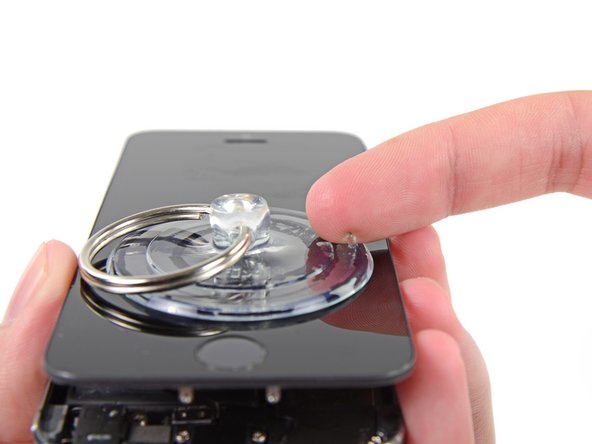

  • نوک پلاستیکی را بکشید تا مهر و موم خلاء را روی فنجان مکش ازاد کنید.
  • فنجان مکش را از صفحه خارج کنید.

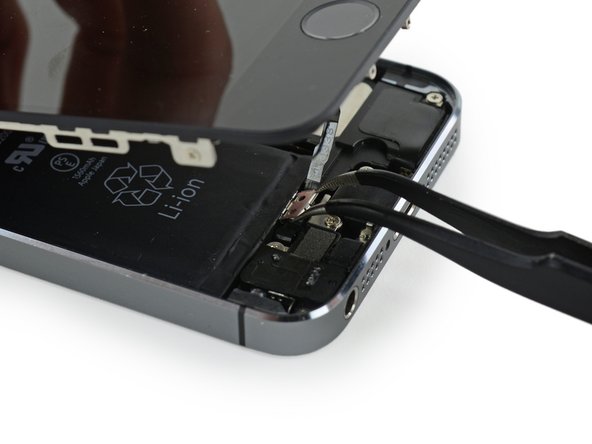

مرحله 9 برداشتن براکت کابل Touch ID

• • تلفن را فقط به اندازه کافی باز کنید تا براکت فلزی را که کابل دکمه خانه را پوشش می دهد نشان دهد.
  • تلفن را بیش از حد باز نکنید و یا خطر اسیب رساندن به کابل دکمه خانه یا سوکت ان را داشته باشید. کابل را شل نگه دارید – اگر ان را کشیده است، که بیش از حد دور است.
  • تنها مونتاژ دکمه اصلی خانه گوشی قادر به استفاده از قابلیت Touch ID خواهد بود. اگر کابل را پاره کنید، نصب یک دکمه خانه جدید تنها عملکردهای دکمه خانه معمولی را باز می گرداند، نه ویژگی های Touch ID.

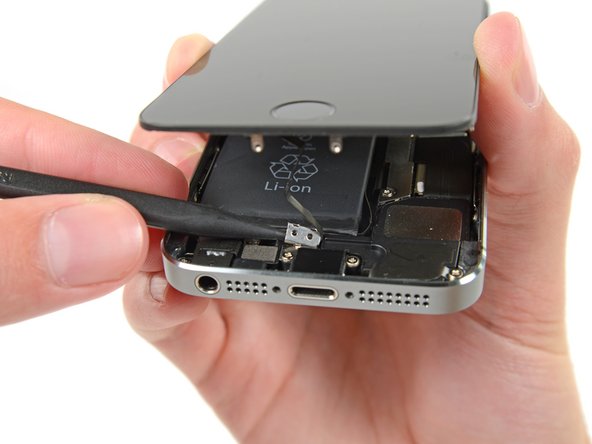

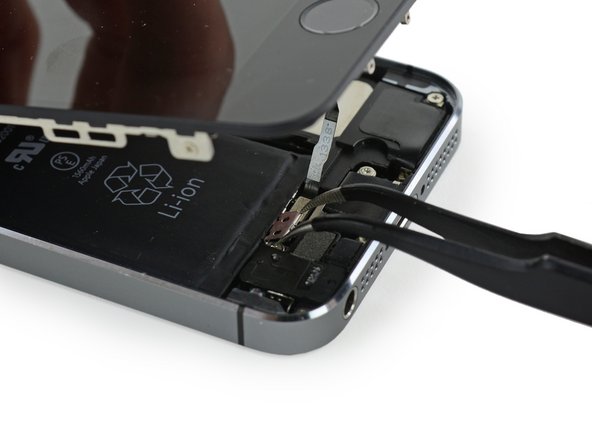

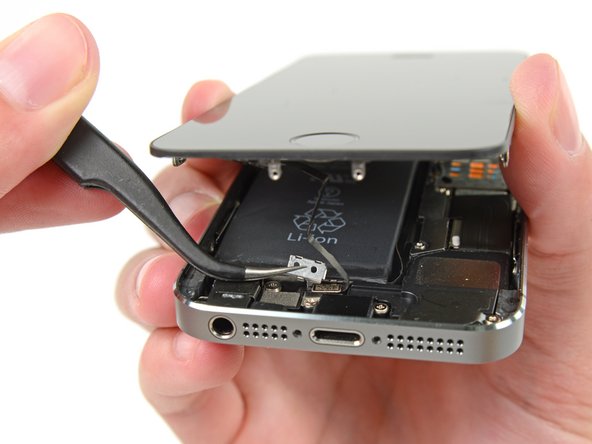

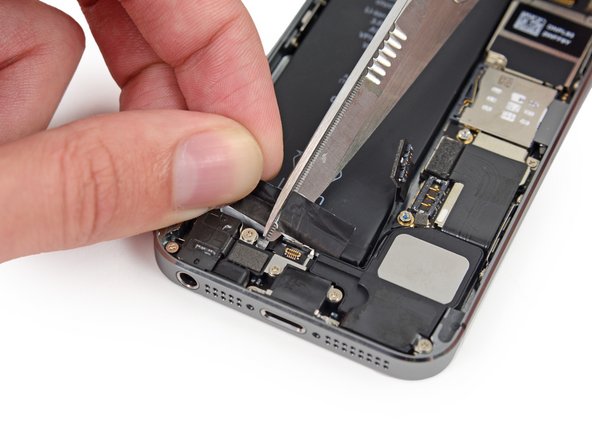

  • از نوک یک اسپوگر استفاده کنید تا براکت را ازاد کنید و ان را با موچین بردارید.
  • دو مرحله بعدی برای جمع اوری مجدد اعمال می شود. انها را پرش کنید و به Step 12 ادامه دهید تا دوباره جمع شود.

مرحله 10

• • در طول مونتاژ مجدد، شما باید براکت کابل Touch ID را دوباره نصب کنید. بالای براکت نیاز بهاسلاید t o بین باتری و اتصال کابل Touch ID، در مقابل زبانه فلزی دارد. پایین باید بر روی اتصال قفل شود.
  • بالای براکت را روی کانکتور کابل Touch ID از چپ به راست بکشید.

مرحله 11

• • در طول مونتاژ مجدد، از انتهای مسطح یک spudger برای ضربه محکم و ناگهانی بخش جلویی براکت کابل Touch ID بر روی اتصال کابل استفاده کنید.
  • اگر براکت فلاش پایین نمی اید، ممکن است لازم باشد براکت را بردارید و دوباره ان را بر روی اتصال کابل قرار دهید تا مناسب تر شود.

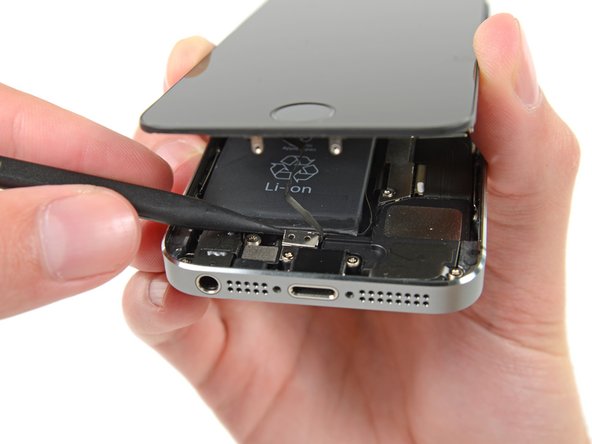

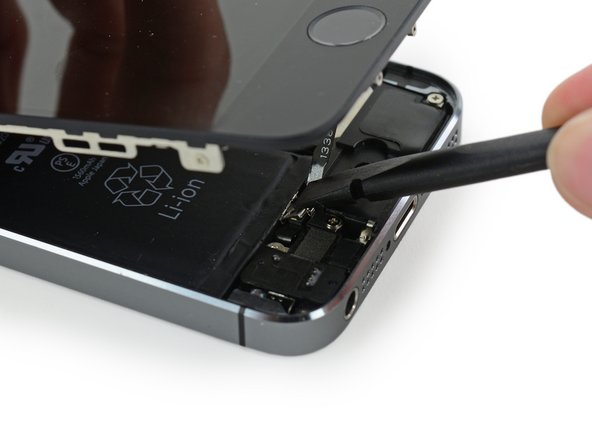

مرحله 12 قطع اتصال کابل دکمه خانه

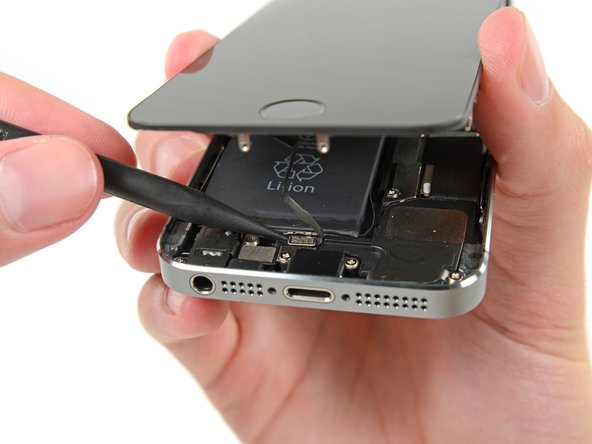

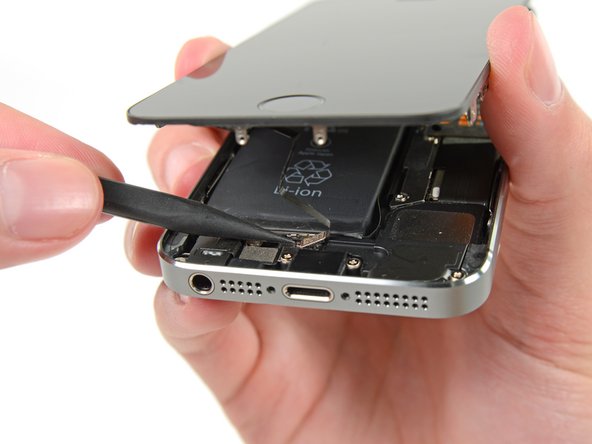

• • از نوک یک spudger استفاده کنید تا اتصال کابل دکمه خانه را از سوکت خود خارج کنید.
  • اطمینان حاصل کنید که اتصال کابل را از سوکت ان جدا می کنید و کل سوکت را فضولی نمی کنید. سوکت در کابل چسب پایین خود است که می تواند pried تا اگر شما مراقب نباشید.

مرحله 13 باز کردن تلفن

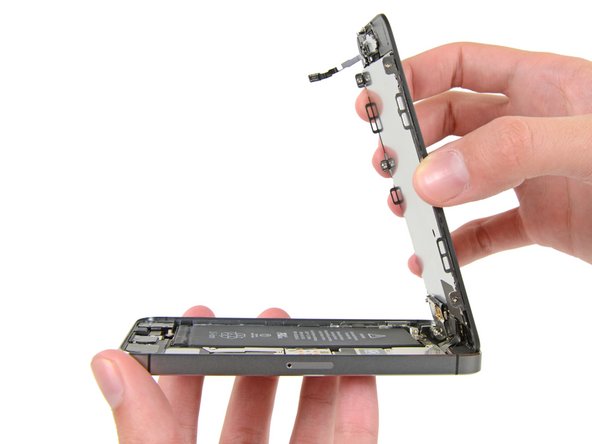

• • هنگامی که اتصال ازاد شد، انتهای دکمه خانه مونتاژ را از حالت عقب دور کنید و از بالای گوشی به عنوان لولا استفاده کنید.

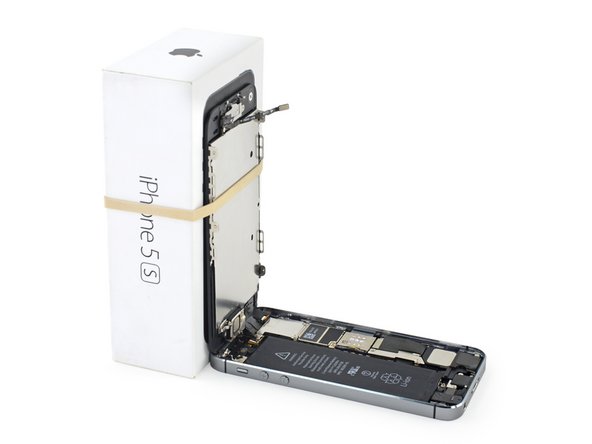

  • صفحه نمایش را به حدود 90 درجه زاویه باز کنید و ان را به چیزی تکیه دهید تا در حالی که با تلفن کار می کنید، ان را نگه دارید.
  • اضافه کردن یک نوار لاستیکی برای نگه داشتن صفحه نمایش امن در محل در حالی که شما کار می کنند. این مانع از فشار بیش از حد بر روی کابل های صفحه نمایش می شود.
  • در یک خرج کردن، شما می توانید از یک نوشیدنی کنسرو نشده باز نشده برای نگه داشتن صفحه نمایش استفاده کنید.

مرحله 14

• • دو پیچ فیلیپس # 000 1.6 میلی متری را که براکت اتصال باتری فلزی را به هیئت مدیره منطقی متصل می کند، حذف کنید.

مرحله 15

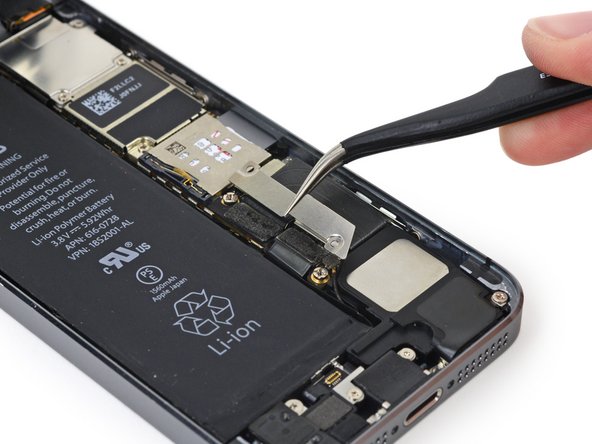

• • براکت اتصال باتری فلزی را از ایفون خارج کنید.

مرحله 16

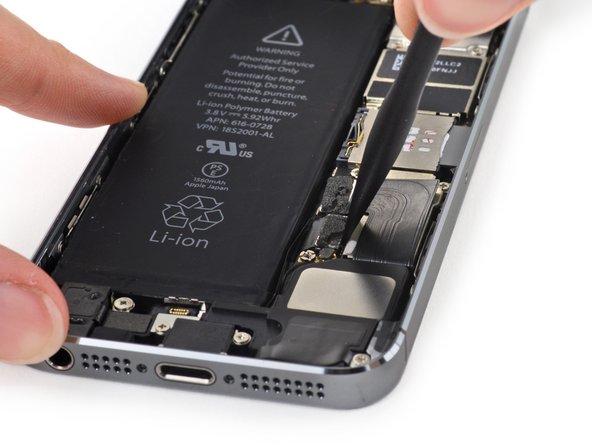

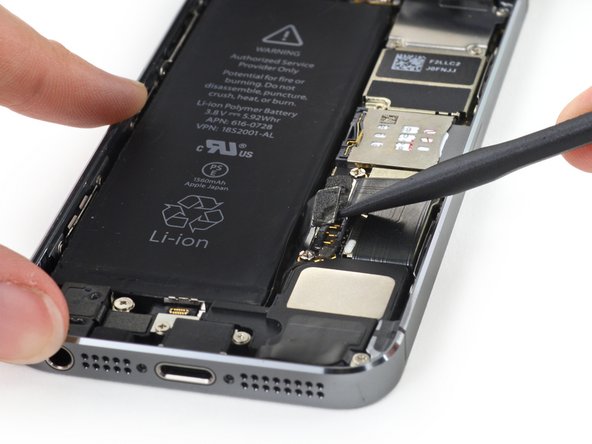

• • از انتهای صاف یک spudger استفاده کنید تا به ارامی اتصال باتری را از سوکت خود در هیئت مدیره منطقی بیرون بکشید.
  • بسیار مراقب باشید که فقط بر روی اتصال باتری خود و نه سوکت در هیئت مدیره منطقی فضولی کنید. اگر شما در سوکت هیئت مدیره منطق یا خود تخته فضولی کنید، ممکن است سوکت را از بین ببرد یا به اجزای مجاور در هیئت مدیره اسیب برساند.

مرحله 17

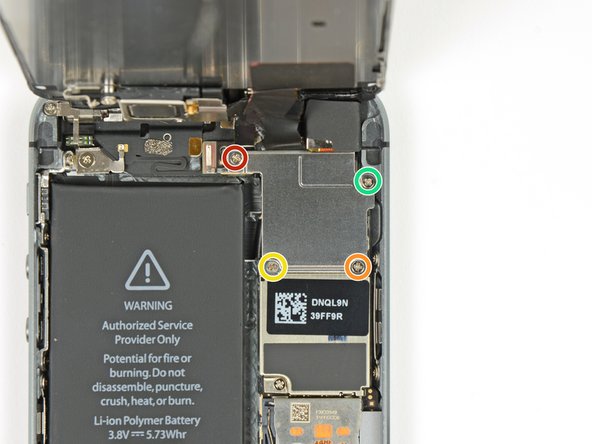

• • پیچ های زیر را برای محافظت از براکت کابل مونتاژ پانل جلو به هیئت مدیره منطق حذف کنید:
  • یک پیچ 1.7 میلی متری فیلیپس # 000
  • یک پیچ 1.2 میلی متری فیلیپس # 000
  • یک پیچ 1.3 میلی متری فیلیپس # 000
  • یکی دیگر از 1.7 میلی متر فیلیپس # 000 پیچ
  • این پیچ 1.7 میلی متری به یک پیچ گوشتی مغناطیسی جذب نمی شود. مراقب باشید که هنگام برداشتن ان را از دست ندهید.
  • به ویژه مهم است که پیچ های خود را در این مرحله برای جمع اوری مجدد پیگیری کنید. به طور تصادفی با استفاده از پیچ 1.3 میلی متری یا یکی از خدمه 1.7 میلی متردر سوراخ پایین سمت راست منجر به اسیب قابل توجهی به هیئت مدیره منطق می شود و باعث می شود تلفن دیگر به درستی بوت نشود.
  • مراقب باشید که خدمه را بیش از حد سفت نکنید و انها را مجبور نکنید. اگر انها به راحتی در هنگام تامین امنیت انها مناسب نیستند، ممکن است اندازه اشتباه باشند.

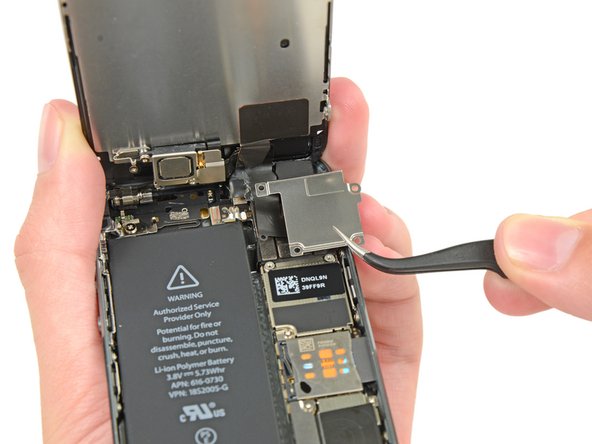

مرحله 18

• • براکت کابل مونتاژ پانل جلو را از هیئت مدیره منطقی حذف کنید.

مرحله 19

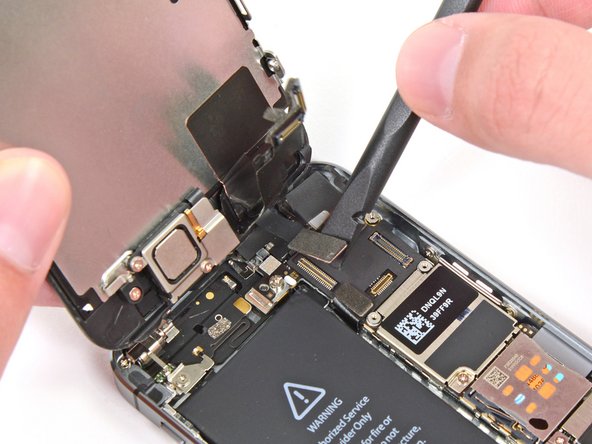

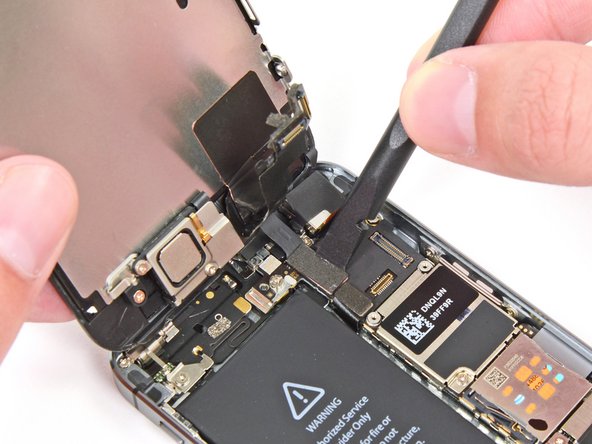

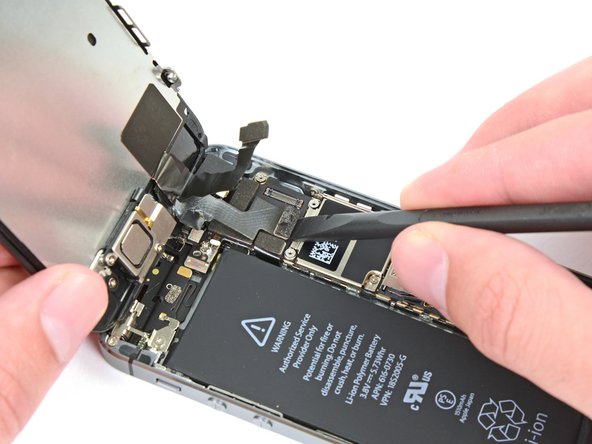

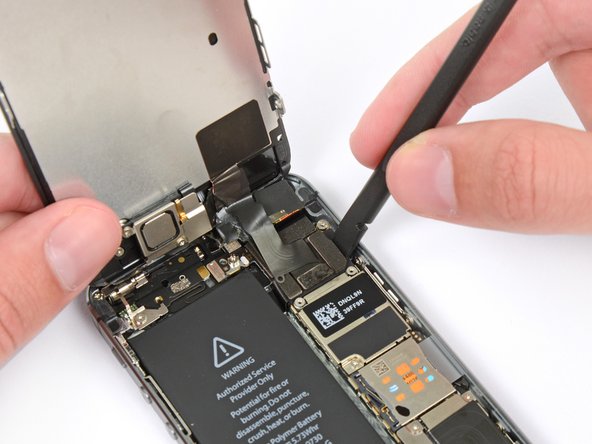

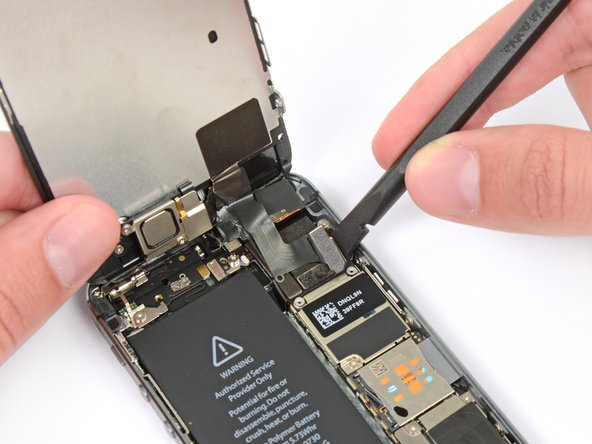

• • از یک spudger یا ناخن انگشت برای قطع دوربین جلو و کابل سنسور استفاده کنید.

مرحله 20

• • اطمینان حاصل کنید که باتری قبل از قطع یا اتصال مجدد کابل در این مرحله قطع شده است.

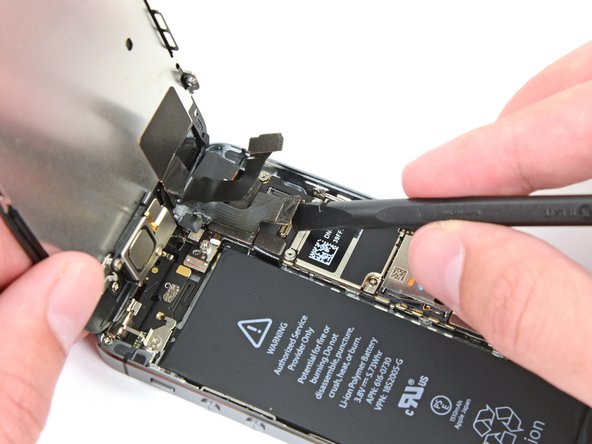

  • دیسکونECT اتصال کابل ال سی دی.
  • هنگام مونتاژ مجدد تلفن خود، کابل LCD ممکن است از اتصال خارج شود. این می تواند منجر به خطوط سفید یا یک صفحه خالی در هنگام روشن کردن تلفن شما شود. اگر این اتفاق افتاد، به سادگی کابل و چرخه برق تلفن خود را دوباره وصل کنید. بهترین راه برای چرخه قدرت تلفن شما قطع و اتصال مجدد باتری است.

مرحله 21

• • در نهایت، اتصال کابل دیجیتایزر را قطع کنید.

مرحله 22

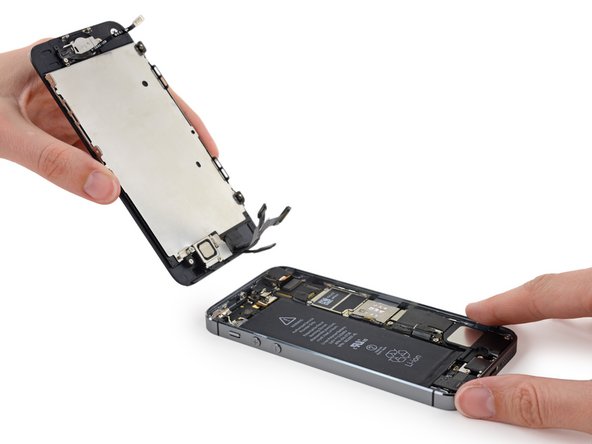

• • مونتاژ پانل جلو را از قاب عقب حذف کنید.

مرحله 23 باتری

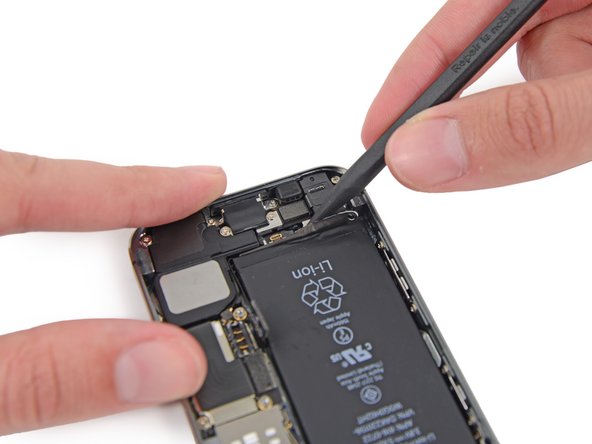

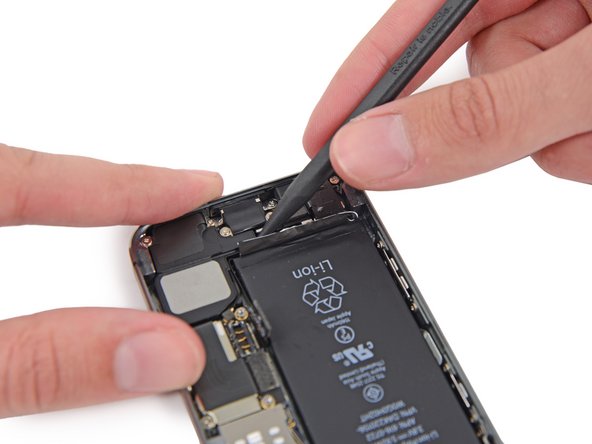

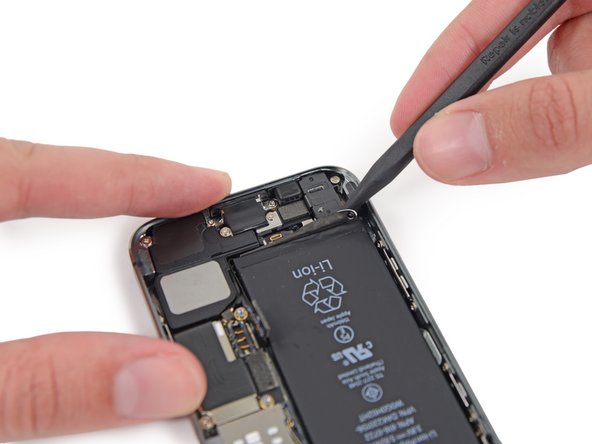

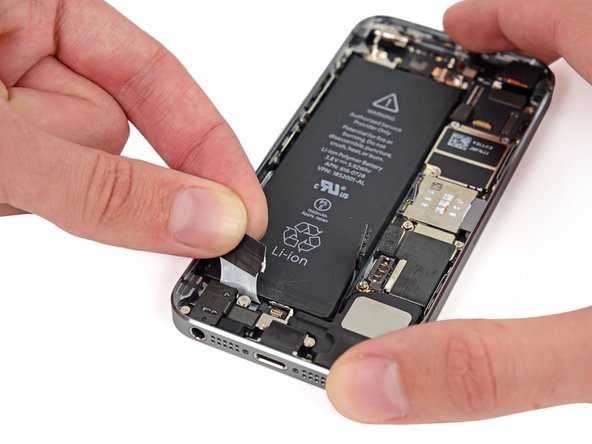

• • نوک یک spudger بین باتری و جک هدفون را اجرا کنید تا زبانه چسب باتری را باز کنید.

مرحله 24

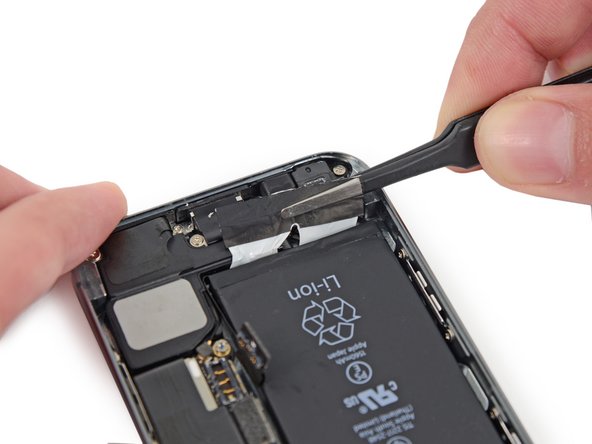

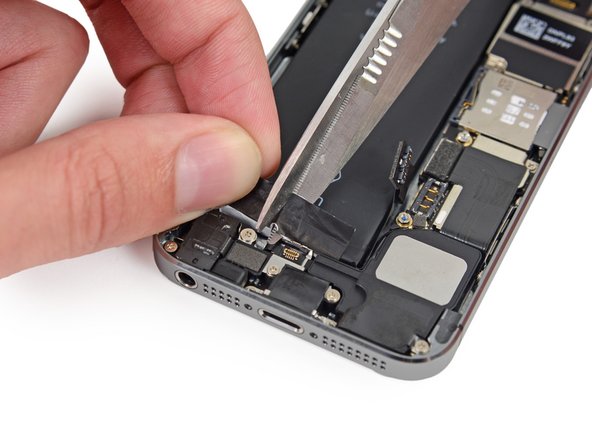

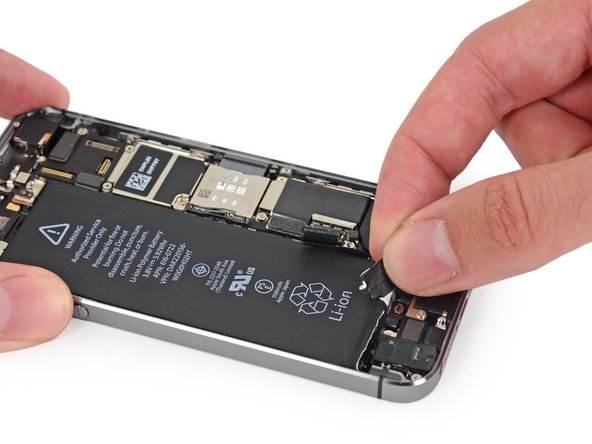

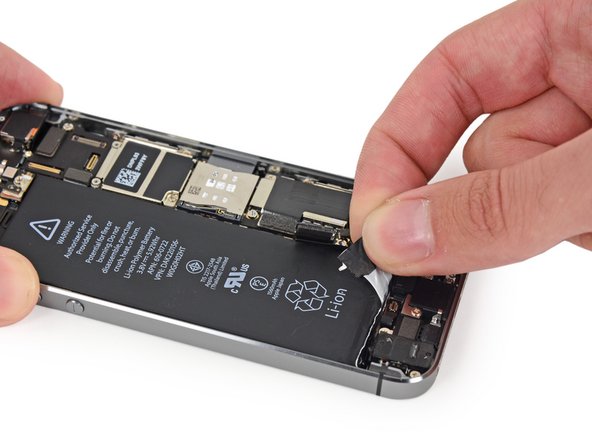

• • برگه چسب باتری را از تلفن دور کنید.
  • زبانه چسب باتری سیاه را بین دو نوار چسب سفید برش دهید و انها را جدا کنید.

مرحله 25

• • سعی کنید نوارها را در طول این روش صاف و بدون چین و چروک نگه دارید. نوارهای چروکیده به هم می چسبند و به جای بیرون کشیدن تمیز می شکنند.

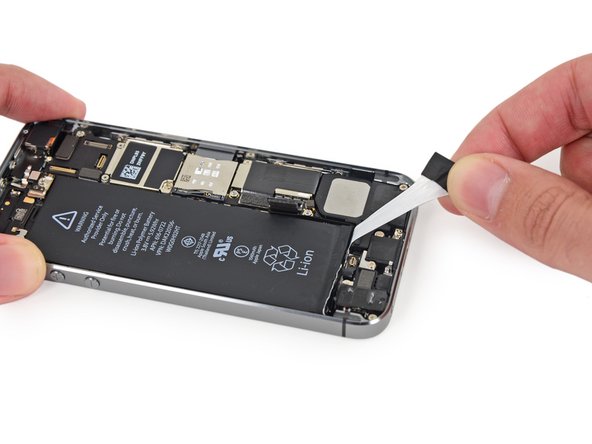

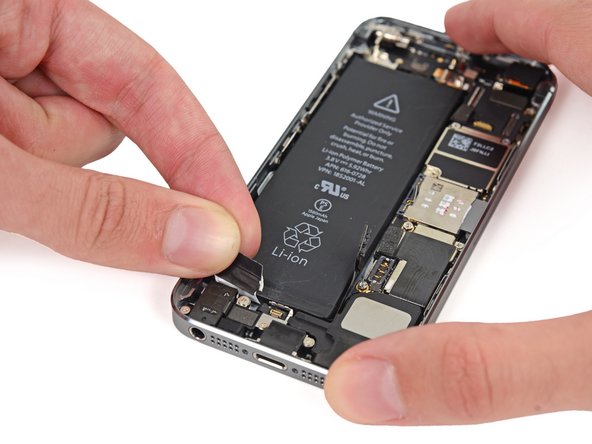

  • به ارامی یکی از نوارهای چسب باتری را از باتری دور کنید، به سمت پایینi Phone. در صورت امکان بخش سفید نوار را بکشید ، برگه سیاه ممکن است سقوط کند.
  • به طور پیوسته بکشید، حفظ تنش ثابت در نوار به عنوان ان را از بین باتری و مورد عقب لغزش. برای بهترین نتایج، نوار را در زاویه 60 درجه یا less بکشید.
  • مراقب باشید که ان را در هیچ یک از اجزای داخلی ایفون قرار ندهید.
  • نوار تا چندین برابر طول اصلی خود کشیده خواهد شد. ادامه کشیدن، دوباره گرفتن نوار در نزدیکی باتری در صورت لزوم، تا زمانی که کل نوار رایگان می اید.

مرحله 26

• • برای نوار دوم تکرار کنید.
  • اگر هر دو نوار را با موفقیت حذف کردید، مرحله بعدی را رد کنید.
  • اگر چسب در زیر باتری شکسته شود و قابل بازیابی نباشد، چند قطره غلظت بالا (بیش از 90٪) ایزوپروپیل الکل را در زیر لبه باتری در منطقهنوار چسب bro ken اعمال کنید.
  • حدود یک دقیقه صبر کنید تا محلول الکل چسب را ضعیف کند. از انتهای صاف یک اسپوجر استفاده کنید تا به ارامی باتری را بلند کنید.
  • سعی نکنید باتری را به زور بیرون بیاورید. در صورت نیاز، چند قطره دیگر الکل را برای چسب بیشتر استفادهکنید. هرگز باتری را با ابزار فضول خود تغییر شکل یا سوراخ نکنید.
  • ایا در برابر هیئت مدیره منطق فضولی و یا شما ممکن است تلفن اسیب برساند.
  • اجتناب از فضولی در بالا سمت چپ در نزدیکی کنترل حجم صدا، و یا شما ممکن است کابل روبان دکمه حجم اسیب برساند.
  • شما همچنین می توانید روش های جایگزین را در مرحله بعدی امتحان کنید.

مرحله 27 روش های جایگزین برای باز کردن باتری از مورد

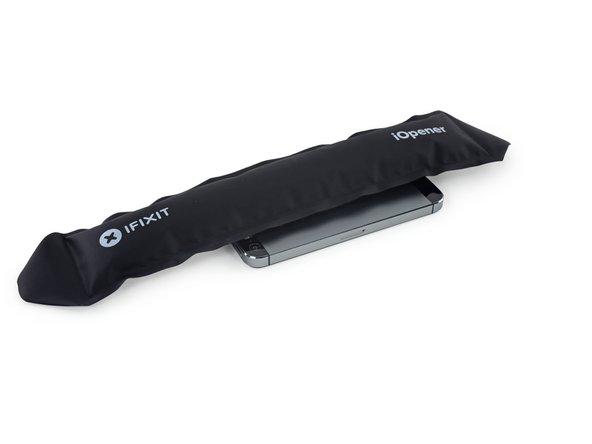

• • اگر باتری به حالت عقب چسبیده است، یک iOpener را اماده کنید یا از سشوار برای گرم کردن کیس عقب به طور مستقیم در پشت باتری استفاده کنید.
  • گرم کردن بیش از حد ایفون ممکن استباتری را خاموش کند.
  • سعی نکنید باتری را به زور بیرون بیاورید. هرگز باتری را با ابزار فضول خود تغییر شکل یا سوراخ نکنید.
  • ایا در برابر هیئت مدیره منطق فضولی و یا شما ممکن است تلفن اسیب برساند.
  • اجتناب از فضولی در بالا سمت چپ در نزدیکی کنترل حجم صدا، و یا شما ممکن است کابل روبان دکمه حجم اسیب برساند.
  • یک قطعه نخ دندان ممکن است برای جدا کردن باتری از مورد عقب استفاده شود. یک جایگزین قوی تر برای نخ دندان یک رشته گیتار unwound است، مانند یک رشته 0.009 E از یک مجموعه 12 رشته.
  • نخ دندان یا رشته را در پشت گوشه های باتری بالا قرار دهید، انتهای ان را با هم ترکیب کنید، انها را در اطراف یک پارچه تا خورده قرار دهید وبه طور مساوی پو بزنید.

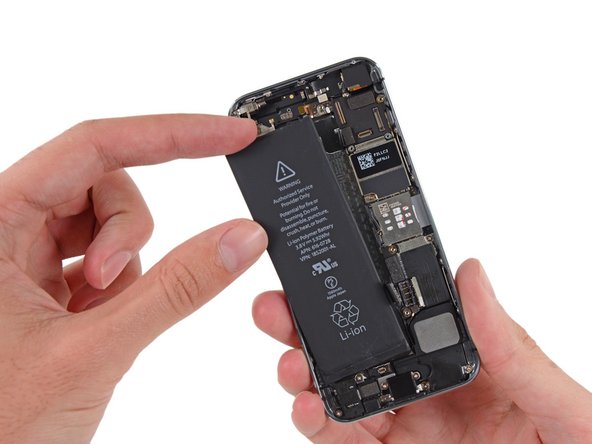

مرحله 28

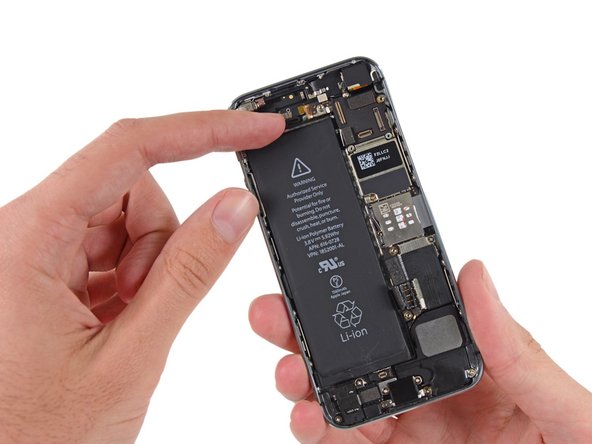

• • باتری را از جعبه عقب بیرون بکشید.
  • اگر باتری سیمان repla شمادر یک استین پلاستیکی قرار دارد، استین را قبل از نصب با کشیدن ان از کابل روبان حذف کنید.
  • اگر محلول الکل در تلفن باقی مانده است، با دقت ان را پاک کنید یا قبل از نصب باتری جدید خود اجازه دهید خشک شود.
  • قبل از اینکه باتری جایگزین را رعایت کنید، به طور موقت اتصال باتری را به سوکت هیئت مدیره منطقی متصل کنید. این تضمین می کند که باتری به درستی در زنگ تفریح ان تراز وسط قرار دارد.
  • باتری را وصل کنید، ان را قطع کنید و به مونتاژ مجدد دستگاه خود ادامه دهید.
  • اگر باتری جدید شما از پیش نصب نشده است، به این راهنما برای جایگزینی نوارهای چسب مراجعه کنید.
  • انجام یک تنظیم مجدد سخت پس از جمع اوری مجدد. این می تواند از چندین موضوع جلوگیریکند و عیب یابی را برطرف کند.

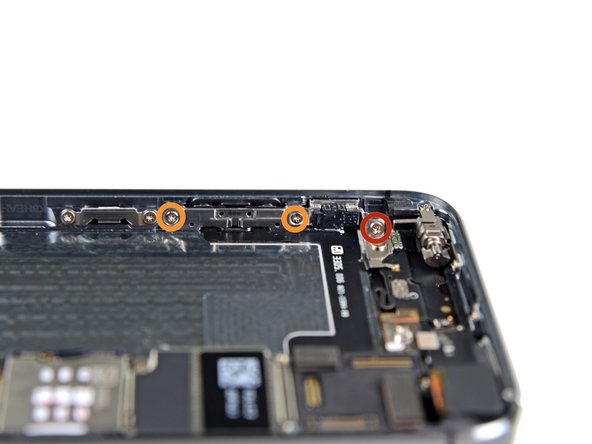

مرحله 29 کنترل حجم

• • حذف پیچ های زیر را تامین امنیت دکمه حجم و حلقه سوئیچ براکت به سمت مورد عقب:
  • یک پیچ فیلیپس 1.9 میلی متری
  • دو پیچ فیلیپس 1.6 میلی متری

گام 30

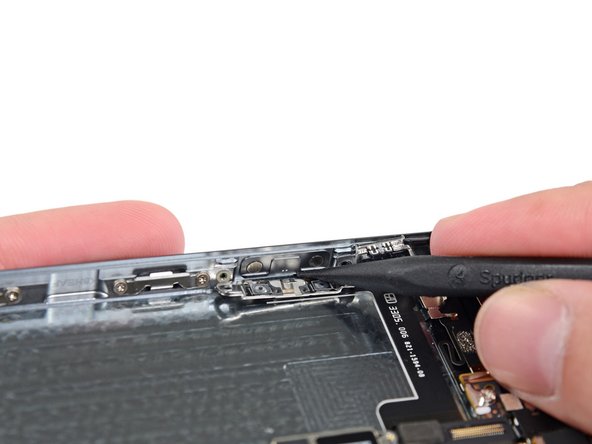

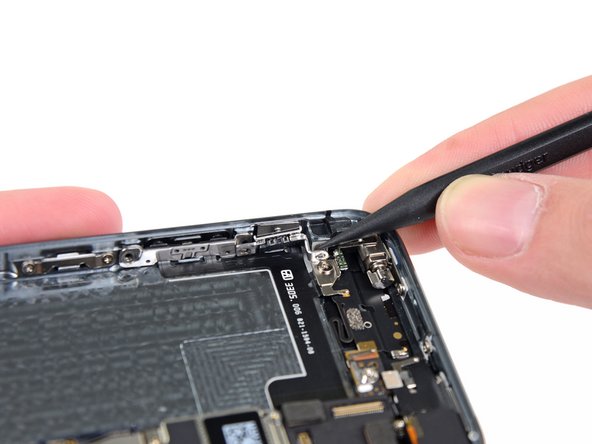

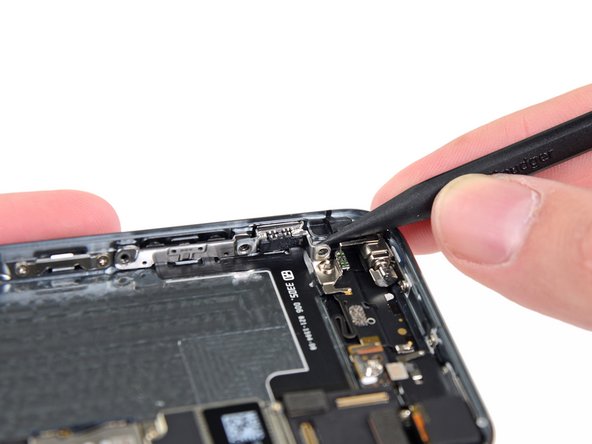

• • از نوک یک spudger استفاده کنید تا براکت سوئیچ ringer را از کنار جعبه دور کنید.

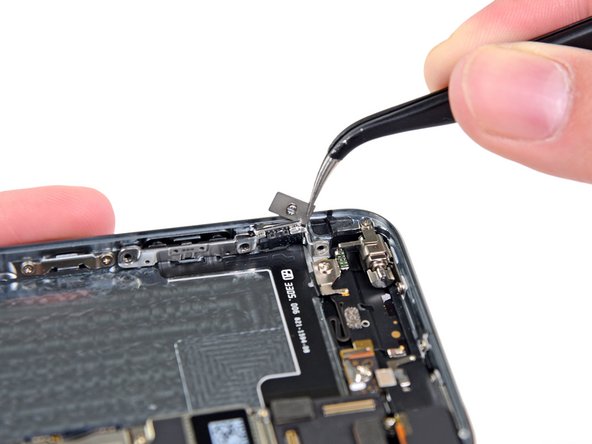

  • سوئیچ رینگر را از زنگ تفریح بین براکت سوئیچ رینگر و کیس خارج کنید.
  • توجه داشته باشید جهت برای reassembly: خط قرمز بایدیک T بالای دکمه. شکاف در پشت دکمه سوئیچ رینگر باید در همان موقعیت باشد و با سوئیچ مکانیکی روی کابل جفت گیری کند.

مرحله 31

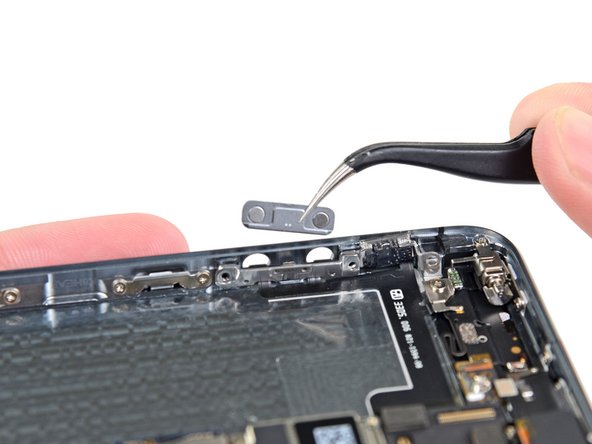

• • از یک spudger استفاده کنید تا براکت دکمه حجم صدا را از کنار کیف عقب بیرون بزنید.
  • دکمه های حجم صدا را حذف کنید.
  • در طول مونتاژ مجدد، اطمینان حاصل کنید که دکمه “+” (افزایش حجم) در سوراخ نزدیک به سوئیچ رینگر است.

تقریبا تموم شد!

برای جمع اوری مجدد دستگاه خود، این دستورالعمل ها را به ترتیب معکوس دنبال کنید.
