تعویض باتری آیفون 14

معرفی

به مرحله 1 بروید

از این راهنما برای تعویض باتری فرسوده یا مرده آیفون 14 خود استفاده کنید.

باتری‌های آیفون 80 درصد ظرفیت خود را برای 500 دوره شارژ نگه می‌دارند که برای اکثر کاربران تقریباً 18 تا 24 ماه دوام می‌آورد. پس از آن، ممکن است آیفون شما به دفعات بیشتری نیاز به شارژ داشته باشد و iOS ممکن است به شما هشدار دهد که عملکرد آن تحت تاثیر قرار می‌گیرد (به عبارت دیگر، گوشی شما کندتر کار می‌کند).

این راهنما با استفاده از مدل A2882 (بین المللی) ایجاد شده است . اگر در حال تعمیر مدل دیگری از آیفون 14 هستید، ممکن است برخی اختلافات ظاهری وجود داشته باشد، اما رویه باید یکسان باشد.

برای ایمنی خود، قبل از جداسازی دستگاه، باتری را کمتر از 25 درصد تخلیه کنید. اگر باتری در حین تعمیر به طور تصادفی آسیب ببیند، خطر آتش سوزی را کاهش می دهد. اگر باتری شما متورم شده است، اقدامات احتیاطی مناسب را انجام دهید .

توجه : پس از تعمیر، آیفون شما ممکن است هشداری در مورد «اصالت» باتری نشان دهد، حتی در صورت استفاده از قطعات اصلی اپل. اگر آیفون شما به طور معمول کار می کند، می توانید با خیال راحت هشدار را نادیده بگیرید.

برای اتصال مجدد باتری و صفحه نمایش هنگام مونتاژ مجدد دستگاه، به چسب جایگزین نیاز دارید. دستگاه شما به طور معمول کار می کند، اما به احتمال زیاد رتبه IP (محافظت از ورود) خود را از دست می دهد.

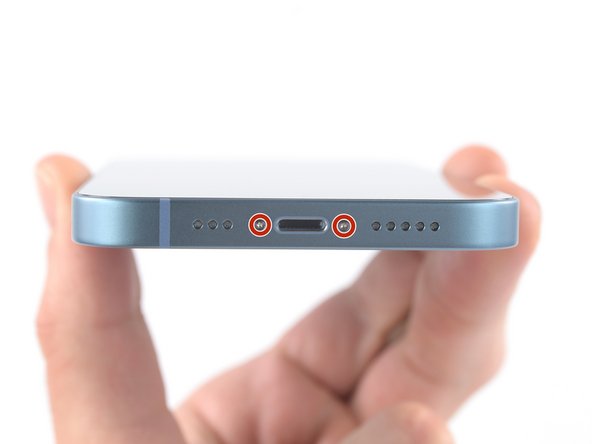

مرحله 1 پیچ های پنتالوب را بردارید

• • قبل از شروع جداسازی، آیفون خود را خاموش کنید.
  • دو پیچ پنتالوبی P2 به طول 6.8 میلی متر در لبه پایین آیفون را باز کنید.

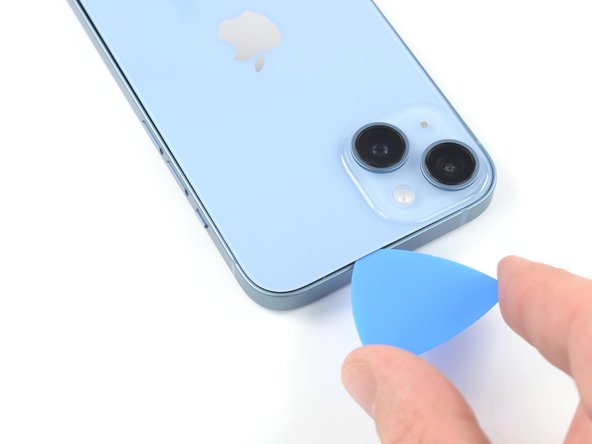

مرحله 2 انتخاب های آغازین خود را علامت گذاری کنید

• • اگر بیش از حد قرار داده شود، یک انتخاب باز می تواند به دستگاه شما آسیب برساند. این مرحله را دنبال کنید تا انتخاب خود را علامت بزنید و از آسیب جلوگیری کنید.
  • 3 میلی متر از نوک آن را اندازه بگیرید و با یک نشانگر دائمی سوراخ باز را علامت بزنید.
  • همچنین می توانید گوشه های دیگر پیک را با اندازه های مختلف علامت گذاری کنید.
  • از طرف دیگر، یک سکه را با نوار چسب در فاصله 3 میلی متری از نوک آن بچسبانید.

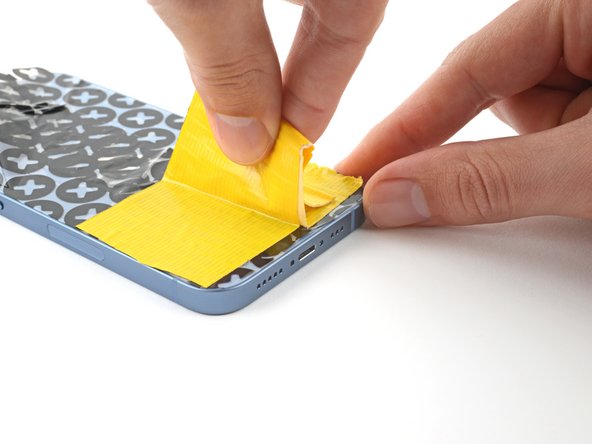

مرحله 3 روی هر شکافی نوار بچسبانید

• • اگر شیشه پشت آیفون شما ترک خورده است، از شکستگی بیشتر جلوگیری کنید و با چسباندن روی شیشه از آسیب بدنی در حین تعمیر جلوگیری کنید.

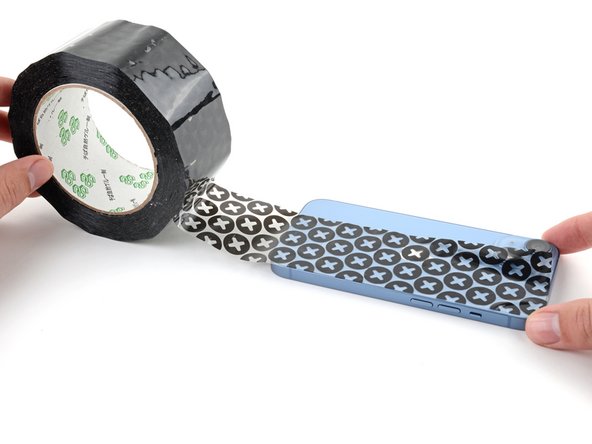

  • نوارهای همپوشانی از نوار بسته بندی شفاف را روی شیشه پشتی آیفون قرار دهید تا تمام صورت پوشانده شود.
  • از عینک ایمنی استفاده کنید تا از چشمان خود در برابر هرگونه لرزش شیشه ای در طول تعمیر محافظت کنید.
  • اگر در مراحل بعدی نتوانستید ساکشن کاپ را بچسبانید، یک تکه چسب محکم (مانند نوار چسب) را در یک دسته تا کنید و به جای آن شیشه عقب را با آن بلند کنید.
  • اگر همه چیز شکست خورد، می توانید مکنده را به شیشه عقب سوپر چسب بزنید.

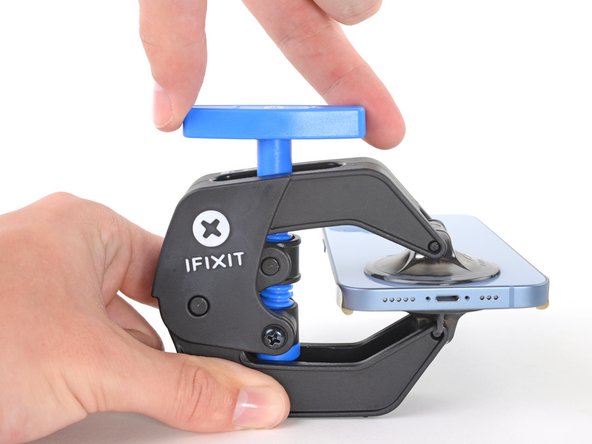

مرحله 4 دستورالعمل ضد گیره

• • سه مرحله بعدی Anti-Clamp را نشان می‌دهد، ابزاری که ما برای آسان‌تر کردن فرآیند باز کردن طراحی کرده‌ایم. اگر از Anti-Clamp استفاده نمی کنید، سه مرحله را برای یک روش جایگزین نادیده بگیرید.
  • برای دستورالعمل های کامل در مورد نحوه استفاده از ضد گیره، این راهنما را بررسی کنید .
  • این راهنما را دنبال کنید تا صفحه نمایش خود را با نوار چسب ایمن کنید.

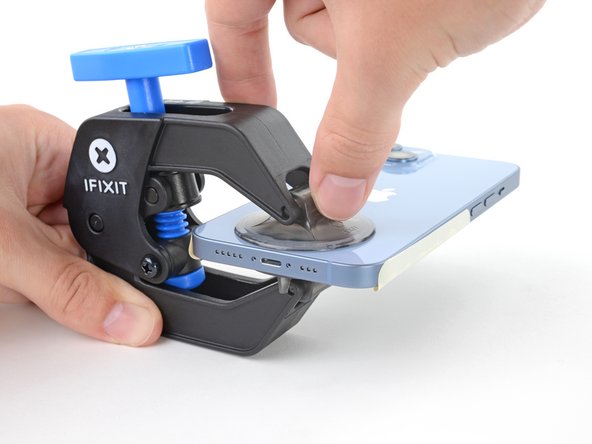

  • دستگیره آبی رنگ را به سمت عقب بکشید تا بازوهای Anti-Clamp باز شوند.
  • بازوها را روی لبه چپ یا راست آیفون خود بکشید.

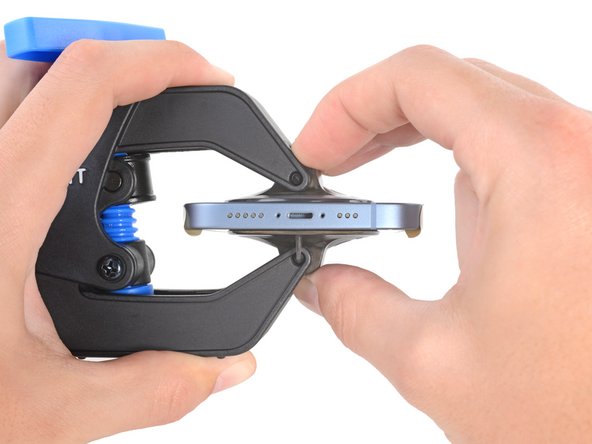

  • ساکشن کاپ ها را نزدیک لبه پایین آیفون قرار دهید – یکی در جلو و دیگری در پشت.
  • فنجان ها را به هم فشار دهید تا محل مورد نظر مکش شود.
  • اگر متوجه شدید که سطح آیفون شما خیلی لغزنده است که Anti-Clamp نمی تواند روی آن بماند، می توانید از نوار چسب برای ایجاد یک سطح محکم تر استفاده کنید .

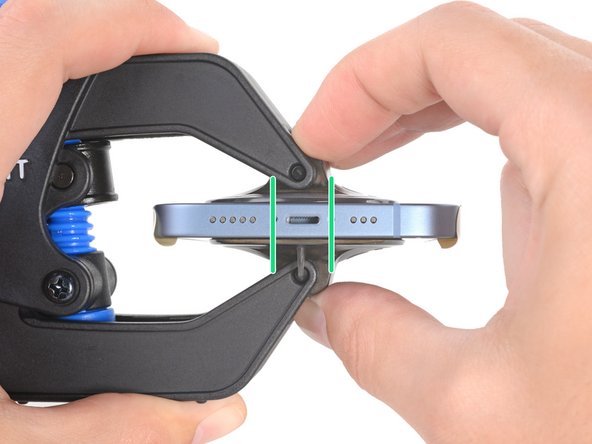

مرحله 5

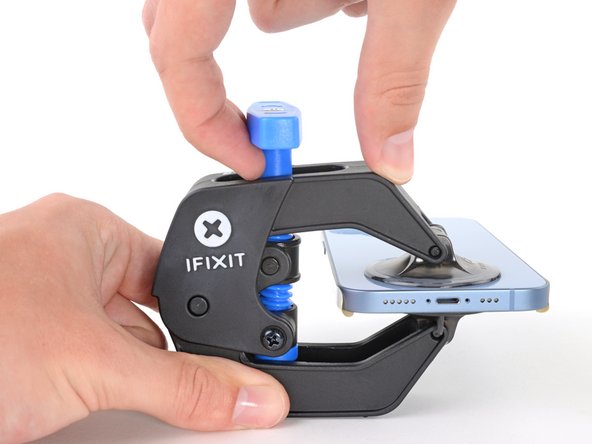

• • دسته آبی را به سمت جلو بکشید تا بازوها قفل شوند.
  • دسته را در جهت عقربه های ساعت 360 درجه یا تا زمانی که فنجان ها شروع به کشیده شدن کنند بچرخانید.
  • اطمینان حاصل کنید که مکنده ها در یک راستا با یکدیگر قرار دارند. اگر شروع به لیز خوردن از تراز کردند، ساکشن کاپ ها را کمی شل کنید و بازوها را دوباره مرتب کنید.

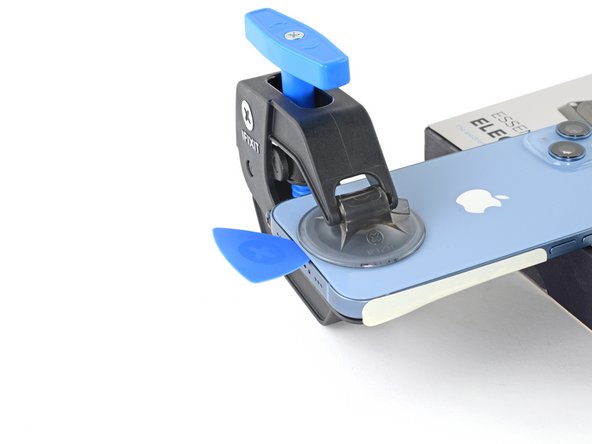

مرحله 6

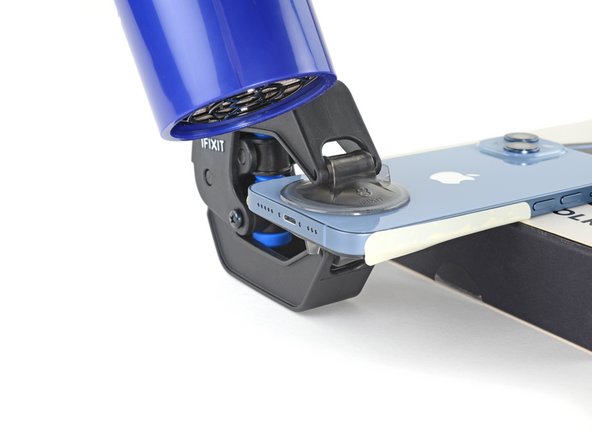

• • آیفون خود را روی چیزهای محکمی مانند کتاب جلد گالینگور پشتیبانی کنید تا بدون هندزفری و موازی با زمین قرار گیرد. این کار را در مراحل زیر آسان تر می کند.
  • از سشوار برای گرم کردن لبه پایینی آیفون استفاده کنید. لیوان باید برای لمس کمی بیش از حد داغ باشد.
  • برای دستورالعمل های کامل در مورد نحوه استفاده از سشوار، این راهنما را بررسی کنید .
  • یک دقیقه صبر کنید تا چسب فرصتی برای رها شدن و ایجاد شکاف باز شود.
  • هنگامی که Anti-Clamp شکاف بزرگی ایجاد کرد، یک کلید بازشو زیر شیشه عقب قرار دهید.
  • اگر ضد گیره شکاف کافی ایجاد نمی کند، حرارت بیشتری را به ناحیه اعمال کنید و دسته را یک چهارم دور بچرخانید.
  • بیش از یک ربع دور در یک زمان نچرخید و بین پیچ ها یک دقیقه صبر کنید. بگذارید Anti-Camp و زمان کار را برای شما انجام دهند.
  • از دو مرحله بعدی بگذرید.

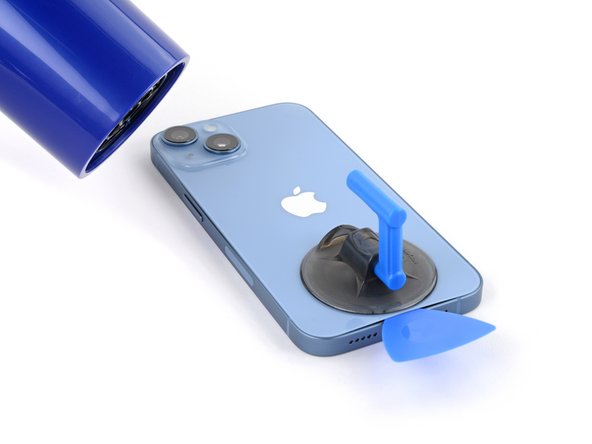

مرحله 7 لبه پایینی را گرم کنید

• • اگر از دسته مکش استفاده می کنید، دو مرحله بعدی را برای شل کردن شیشه عقب دنبال کنید.

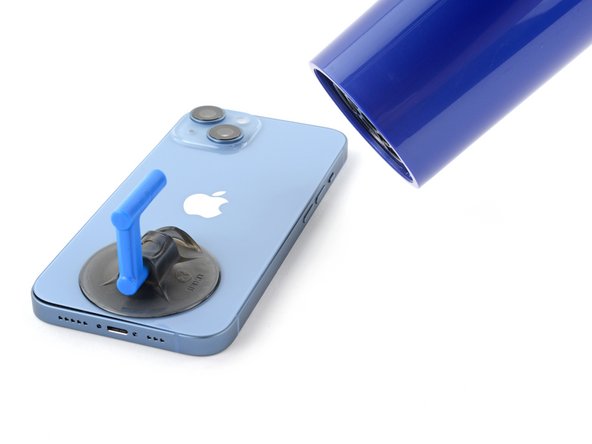

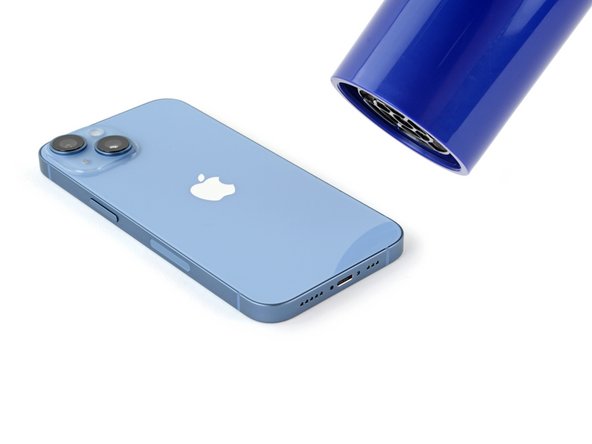

  • از یک سشوار یا یک تفنگ حرارتی برای گرم کردن لبه پایینی آیفون به مدت 90 ثانیه یا تا زمانی که شیشه پشتی برای لمس کردن کمی داغ شود، استفاده کنید.
  • هرگز سشوار خود را برای مدت طولانی در یک نقطه رها نکنید.

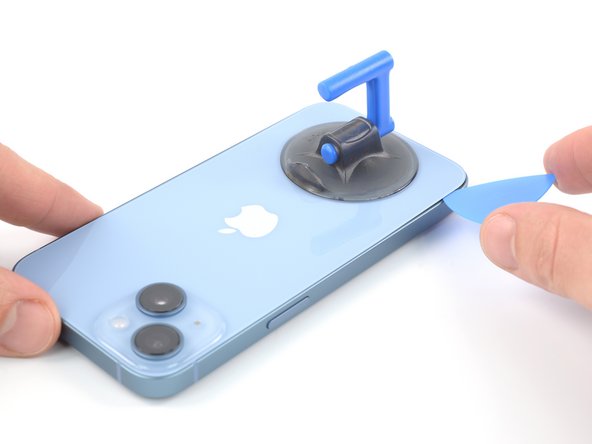

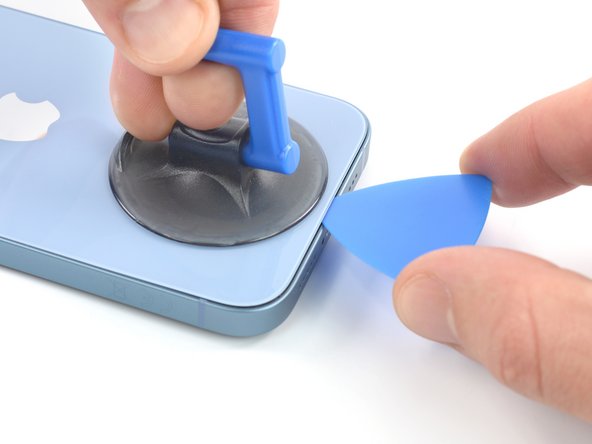

مرحله 8 یک انتخاب باز کننده وارد کنید

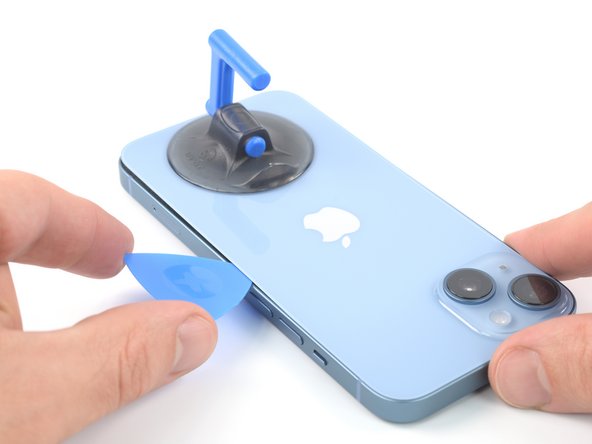

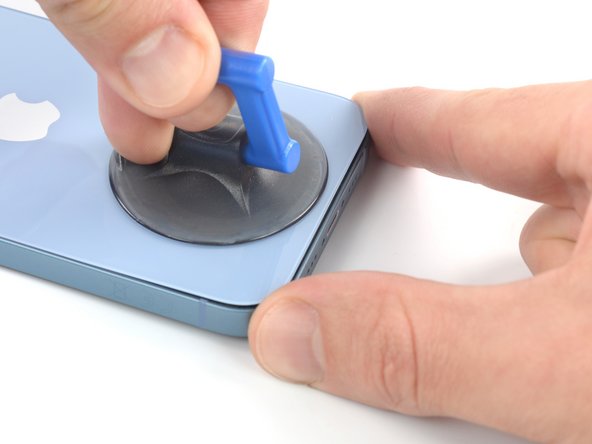

• • یک دسته مکش را به لبه پایین شیشه عقب بکشید، در حالی که از لبه شیشه اجتناب کنید.
  • ساکشن کاپ را با فشار ثابت و محکم به سمت بالا بکشید تا فاصله کمی بین شیشه عقب و قاب ایجاد شود.
  • یک پیک بازشو در شکاف قرار دهید.
  • چسب نگهدارنده شیشه عقب بسیار قوی است. ایجاد این شکاف اولیه به مقدار قابل توجهی نیرو نیاز دارد. اگر برای باز کردن شکاف مشکل دارید، حرارت بیشتری اعمال کنید و به آرامی شیشه عقب را به سمت بالا و پایین تکان دهید تا چسب ضعیف شود تا جایی که شکاف کافی برای وارد کردن قاب بازکننده ایجاد کنید.

مرحله 9 لبه سمت چپ را گرم کنید

• • از سشوار برای گرم کردن لبه سمت چپ آیفون به مدت 90 ثانیه یا تا زمانی که شیشه پشتی آن برای لمس کردن کمی داغ شود، استفاده کنید.

مرحله 10 چسب لبه سمت چپ را برش دهید

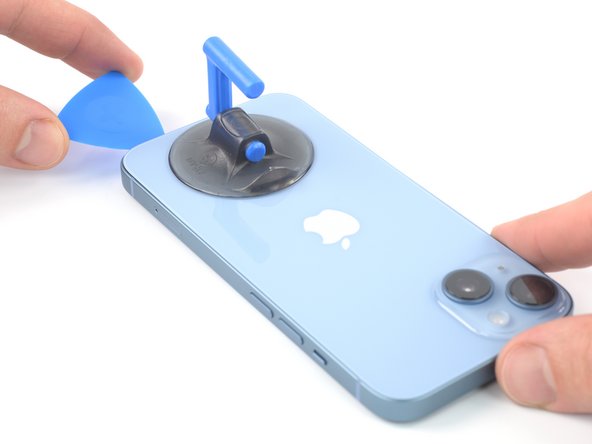

• • برش بازشو را در گوشه پایین سمت چپ و لبه چپ آیفون به سمت بالا بلغزانید و از طریق چسب نگهدارنده شیشه پشتی در جای خود برش دهید.
  • پیک خود را بیش از 3 میلی متر وارد نکنید، زیرا ممکن است به قطعات داخلی آسیب برساند.

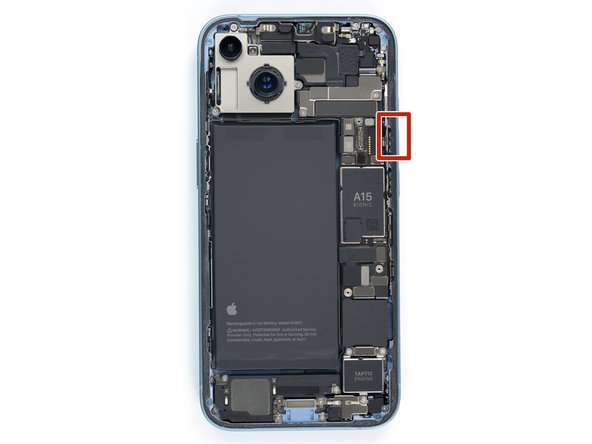

مرحله 11 اطلاعات صفحه

• • یک کابل ظریف در لبه سمت راست آیفون شما وجود دارد. انتخاب خود را در اینجا وارد نکنید ، زیرا ممکن است به کابل آسیب برساند.

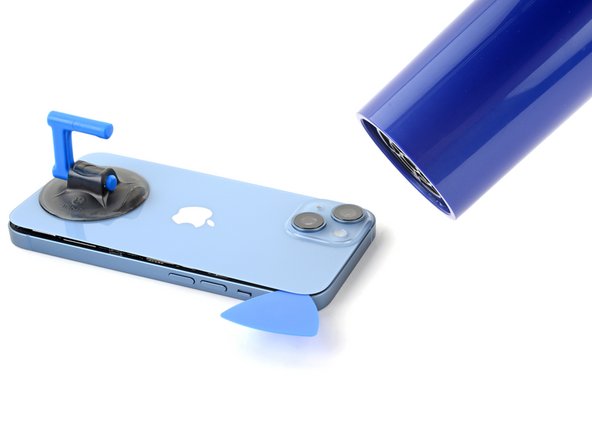

مرحله 12 لبه سمت راست را گرم کنید

• • از یک سشوار برای گرم کردن لبه سمت راست آیفون (لبه با دکمه پاور) به مدت 90 ثانیه یا تا زمانی که شیشه پشتی برای لمس کردن کمی داغ شود، استفاده کنید.

مرحله 13 چسب لبه سمت راست را برش دهید

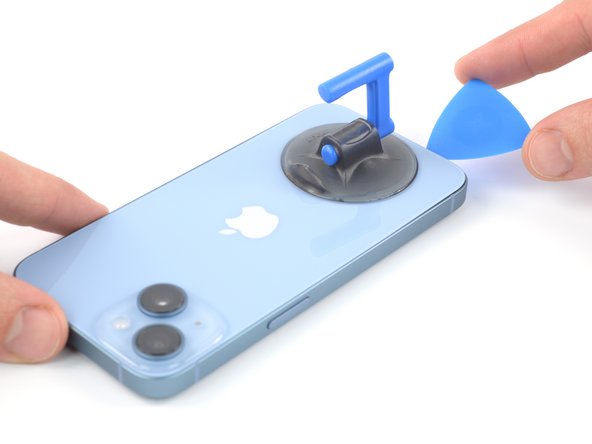

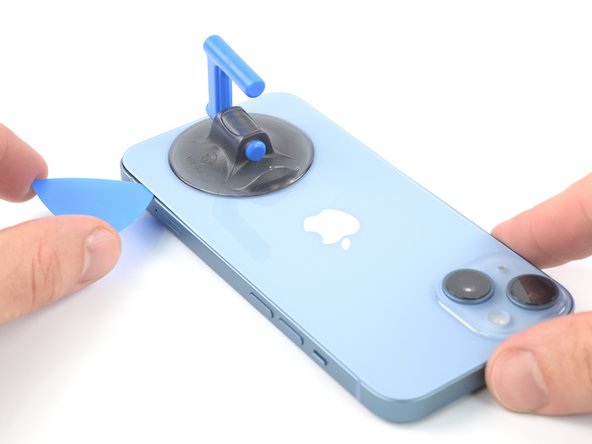

• • انتخاب خود را مجدداً در لبه پایینی آیفون قرار دهید و آن را در سمت راست به سمت بالا بلغزانید تا به جدا کردن چسب ادامه دهید.
  • پیک خود را بیش از 3 میلی متر وارد نکنید، زیرا ممکن است به کابل سیم پیچ شارژ آسیب برساند.

مرحله 14 لبه بالایی را گرم کنید

• • از سشوار برای گرم کردن لبه بالایی آیفون به مدت 90 ثانیه یا تا زمانی که شیشه پشتی آن برای لمس کردن کمی داغ شود، استفاده کنید.

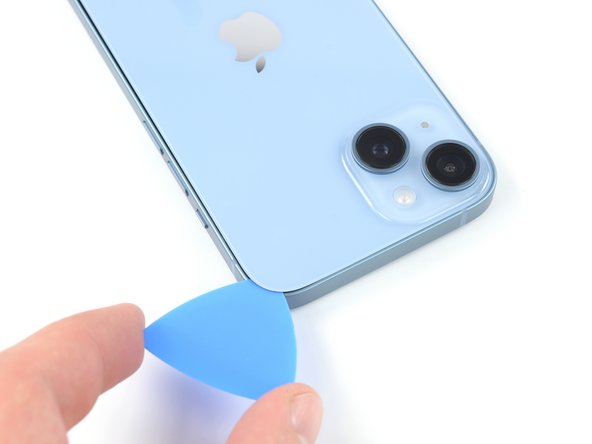

مرحله 15 چسب لبه بالایی را برش دهید

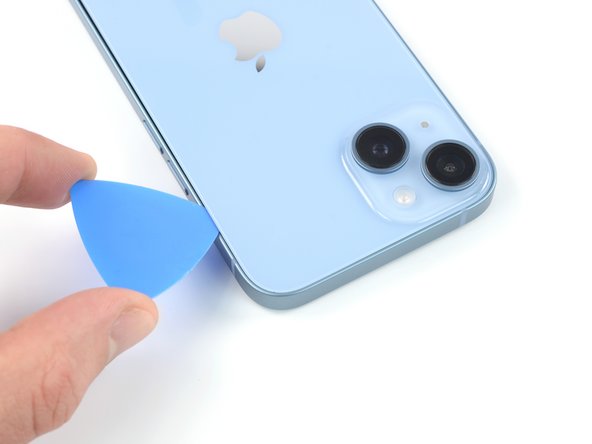

• • انتخاب خود را در زیر لبه سمت راست بالای تلفن قرار دهید. آن را در گوشه بالا سمت راست و تا نیمه از لبه بالایی بلغزانید.

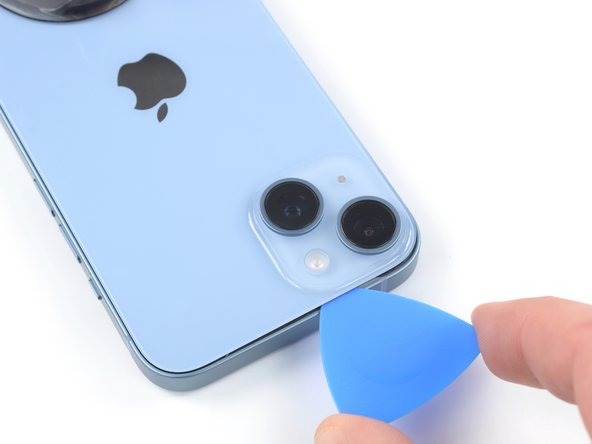

مرحله 16

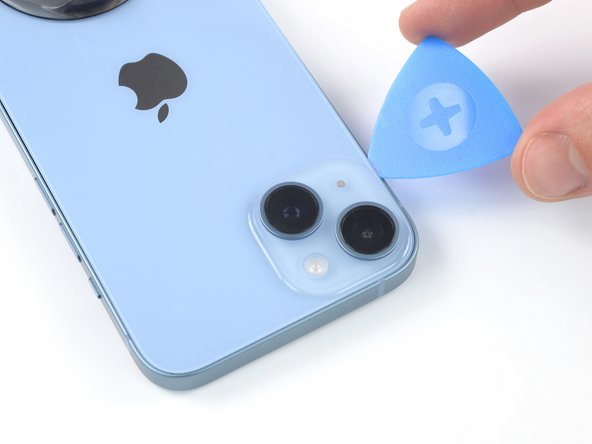

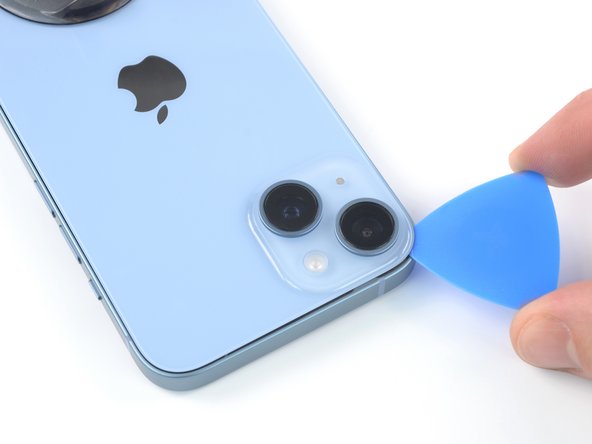

• • انتخاب خود را در زیر لبه سمت چپ بالای تلفن قرار دهید. آن را در گوشه بالا سمت چپ و تا نیمه از لبه بالایی بلغزانید.
  • پیک را بیش از 3 میلی متر وارد نکنید، زیرا ممکن است به آرایه دوربین آسیب برساند یا لکه دار شود.
  • هنوز سعی نکنید شیشه عقب را به طور کامل جدا کنید، زیرا یک کابل نواری شکننده همچنان آن را به برد منطقی آیفون متصل می کند.

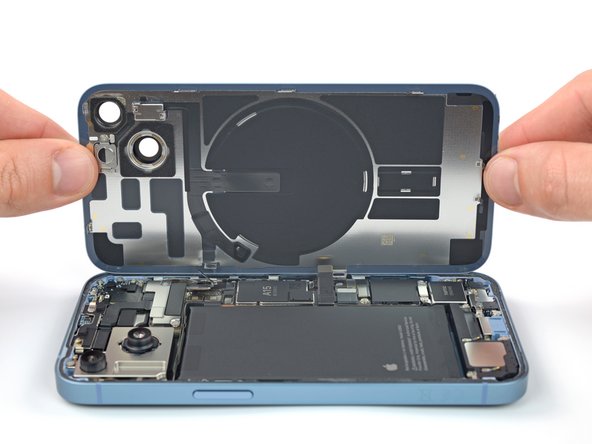

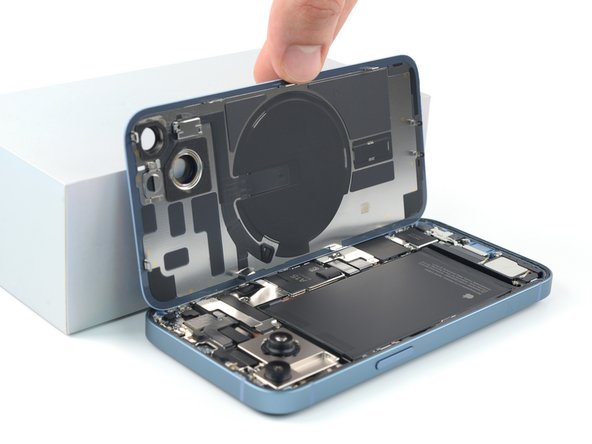

مرحله 17 آیفون را باز کنید

• • دسته مکش خود را از شیشه عقب جدا کنید.

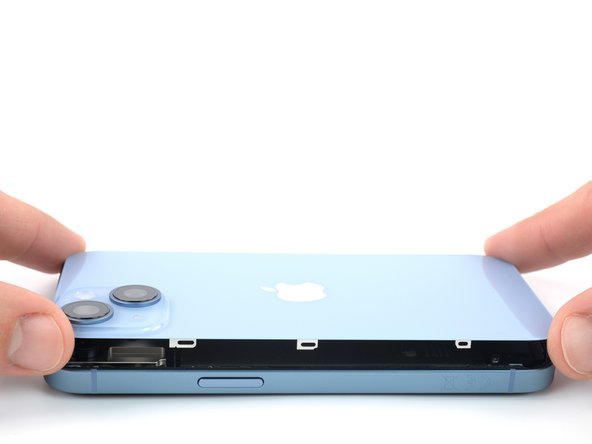

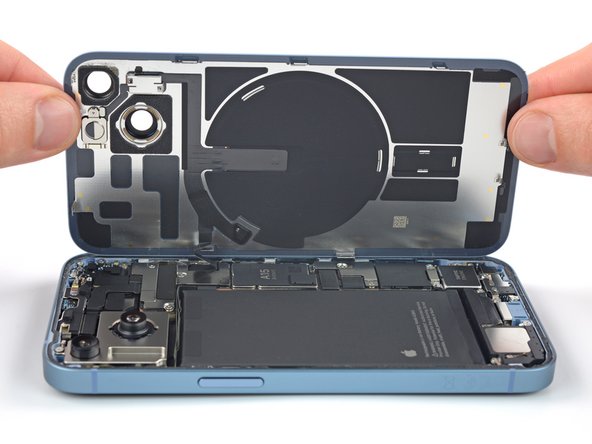

  • به آرامی آیفون خود را با چرخاندن شیشه عقب از سمت چپ به سمت بالا، مانند جلد پشت کتاب باز کنید.
  • مراقب باشید کابل انعطاف پذیر سیم پیچ شارژ کوتاه را تحت فشار قرار ندهید.
  • هنگام کار با تلفن، شیشه عقب را به چیزی تکیه دهید تا آن را نگه دارید.
  • اگر چیزی برای تکیه دادن به شیشه عقب در دسترس ندارید، دسته مکش شما می تواند این کار را انجام دهد .
  • در طول مونتاژ مجدد، شیشه عقب را در موقعیت خود قرار دهید، گیره ها را در امتداد لبه بالایی تراز کنید، و قبل از اینکه بقیه را به سمت پایین بکشید، لبه بالایی را به دقت فشار دهید. اگر به راحتی در جای خود قرار نمی گیرد، وضعیت گیره ها را در اطراف محیط شیشه عقب بررسی کنید و مطمئن شوید که خم نشده اند.

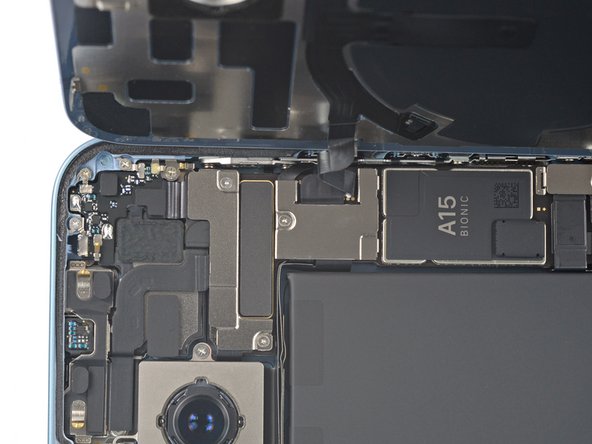

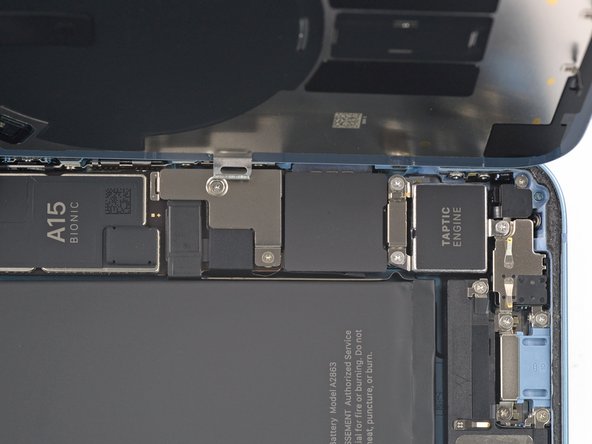

مرحله 18 پیچ های پوشش کانکتور باتری را باز کنید

• • از پیچ گوشتی Y000 برای جدا کردن دو پیچ 1.3 میلی متری که پوشش کانکتور باتری را محکم می کنند، استفاده کنید.
  • در طول این تعمیر، هر پیچ را دنبال کنید و مطمئن شوید که دقیقاً از همان جایی که آمده است برمی گردد تا به آیفون شما آسیب نرسد.
  • در حین مونتاژ مجدد، این نکته خوبی برای روشن کردن آیفون و آزمایش تمام عملکردها قبل از اینکه صفحه نمایش را در جای خود ببندید، است. قبل از ادامه کار، مطمئن شوید که آیفون خود را به طور کامل خاموش کنید.

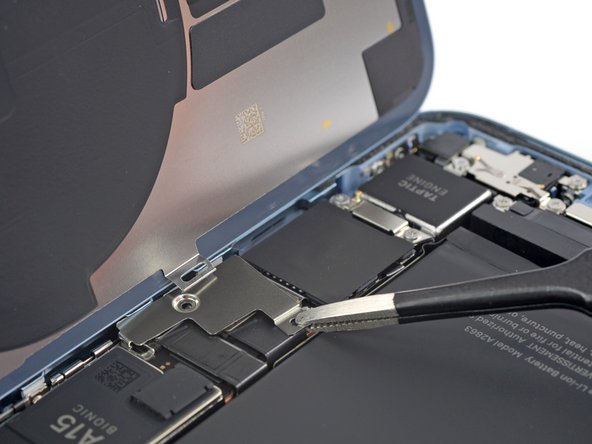

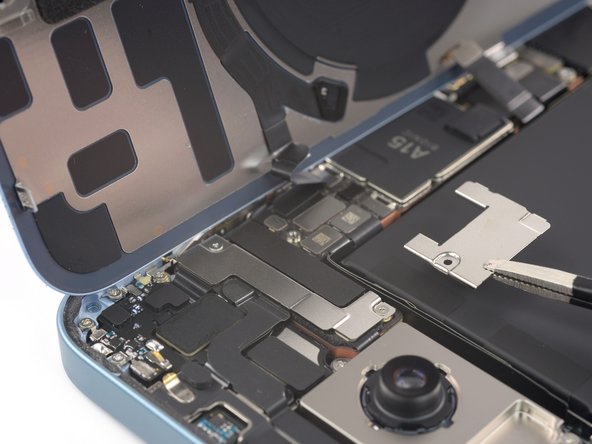

مرحله 19 پوشش کانکتور باتری را بردارید

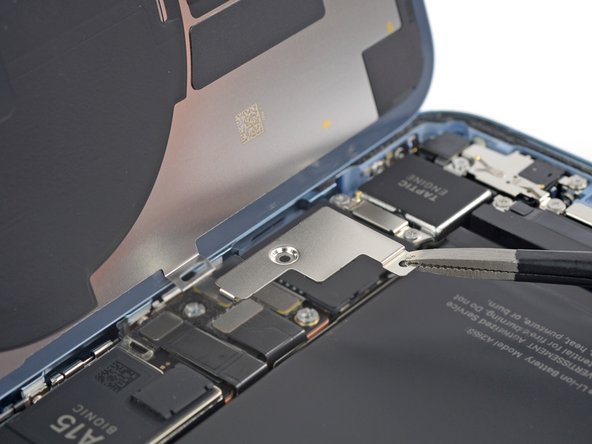

• • پوشش کانکتور باتری را با یک موچین بگیرید و آن را به سمت بالا (به سمت چاپ A15) بلغزانید تا قلاب بالایی باز شود .
  • پوشش کانکتور باتری را بردارید.

مرحله 20 باتری را جدا کنید

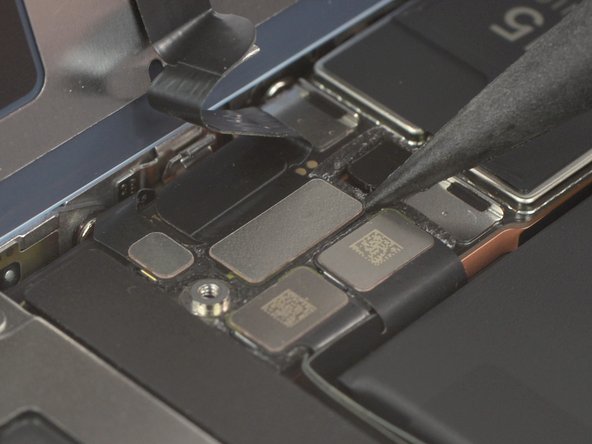

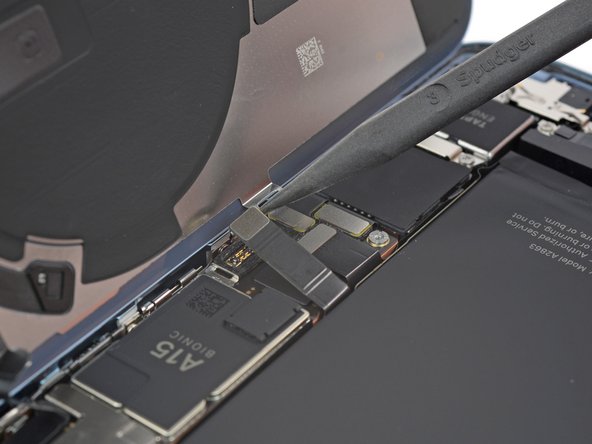

• • از انتهای نوک تیز یک اسپاگر برای جدا کردن کابل باتری با بیرون کشیدن کانکتور مستقیماً از سوکت آن استفاده کنید.
  • سعی کنید به مهر و موم سیلیکونی مشکی اطراف این و سایر اتصالات برد آسیب نرسانید. این مهر و موم محافظت بیشتری در برابر نفوذ آب و گرد و غبار ایجاد می کند.
  • کانکتور را کمی دورتر از برد منطقی خم کنید تا از تماس تصادفی آن با سوکت و تامین برق تلفن در حین تعمیر جلوگیری کنید.

مرحله 21 پیچ پوشش کانکتور سیم پیچ شارژ را باز کنید

• • از یک پیچ گوشتی Y000 برای جدا کردن تک پیچ 1.0 میلی متری که پوشش کانکتور سیم پیچ شارژ را محکم می کند، استفاده کنید.

مرحله 22 براکت اتصال سیم پیچ شارژ را بردارید

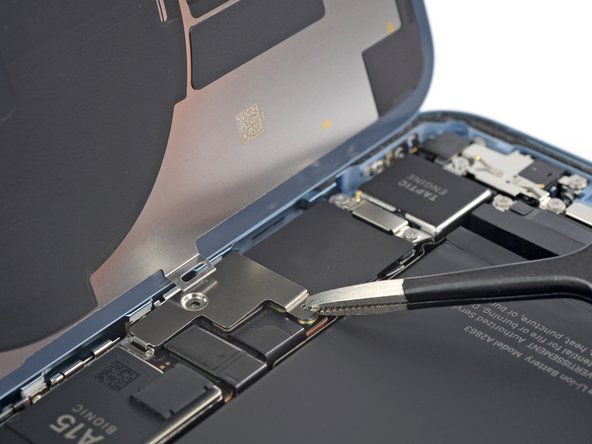

• • از یک موچین برای جدا کردن پوشش کانکتور سیم پیچ شارژ استفاده کنید.

مرحله 23 سیم پیچ شارژ را جدا کنید

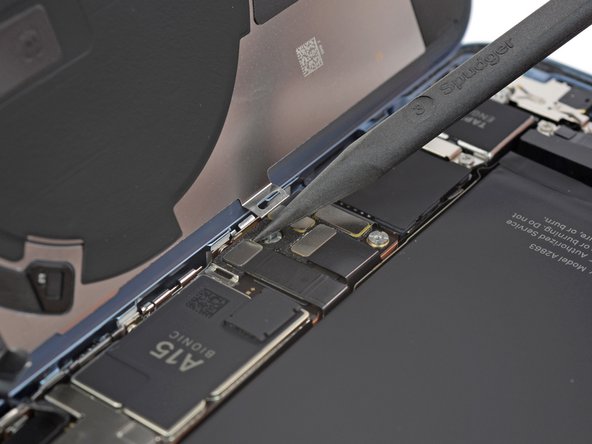

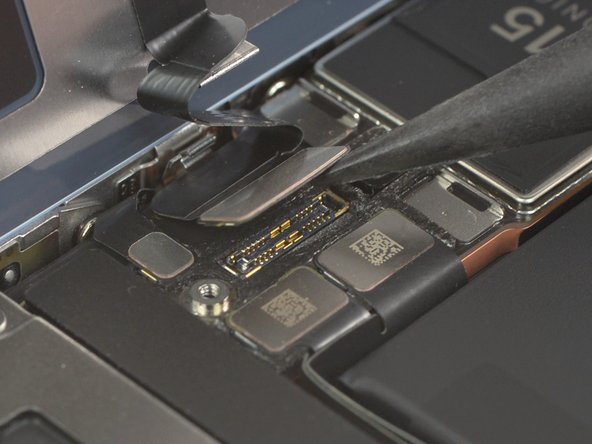

• • از انتهای نوک تیز یک اسپاجر برای جدا کردن کابل سیم پیچ شارژ با بیرون کشیدن کانکتور مستقیماً از سوکت آن استفاده کنید.

مرحله 24 مجموعه شیشه عقب را بردارید

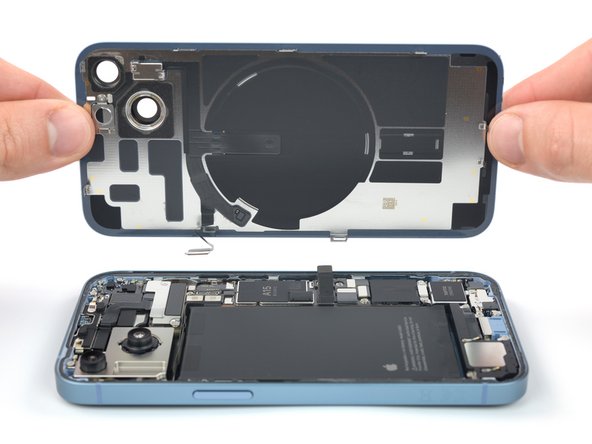

• • مجموعه شیشه عقب را بردارید.
  • بعد از تمیز کردن نواحی مربوطه با ایزوپروپیل الکل (بیش از 90 درصد) در جایی که لازم است، چسب جدید را بمالید.
  • در طول مونتاژ مجدد، اگر می خواهید چسب های شیشه عقب را تعویض کنید، در اینجا مکث کنید .

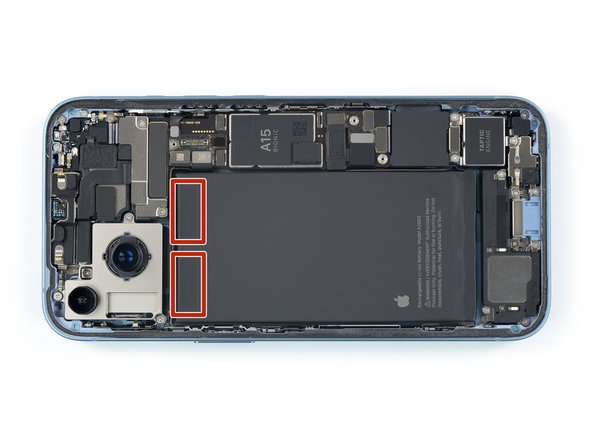

مرحله 25 زبانه های کششی چسب را پیدا کنید

• • دو نوار چسب کشنده باتری را روی کیس محکم می کند. هر دو از لبه بالایی باتری قابل دسترسی هستند.
  • هر نوار چسب دارای یک زبانه کششی مشکی در انتهای آن است که کمی به لبه باتری چسبیده است.
  • در مراحل زیر، هر زبانه را بکشید تا چسب زیر باتری به آرامی کشیده شود. این چسب‌های سبک «نوار فرمان» در صورت کشیده شدن چسبندگی خود را از دست می‌دهند، بنابراین می‌توانید باتری را به راحتی جدا کنید.
  • اگر نوارها شکستند، نترسید! آنها همیشه آنطور که در نظر گرفته شده کار نمی کنند. برای نکاتی در مورد از بین بردن نوارهای شکسته به خواندن ادامه دهید.

مرحله 26 چسب کشش را بردارید

• • احتیاط: باتری را با هیچ ابزار تیز ضربه نزنید. باتری سوراخ شده ممکن است مواد شیمیایی خطرناکی نشت کند یا آتش بگیرد.

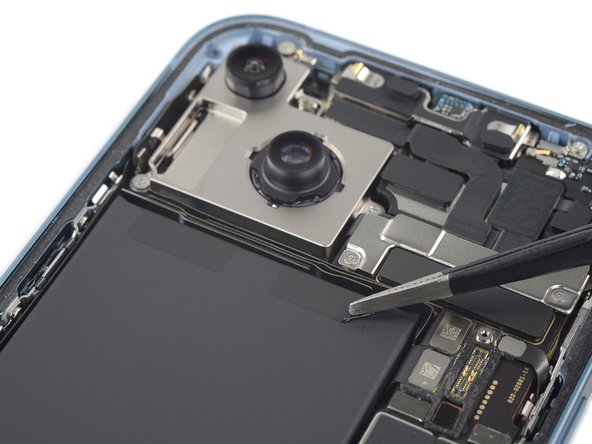

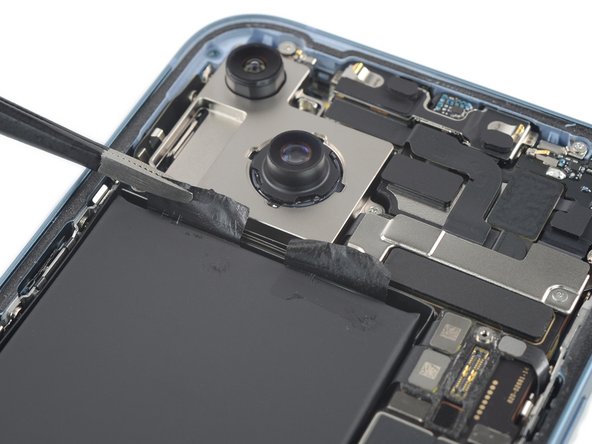

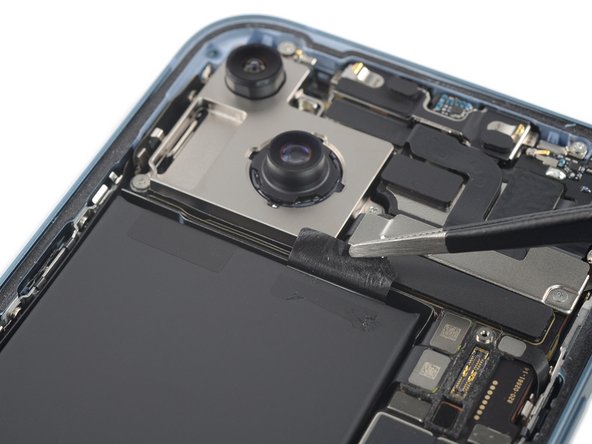

  • برای جدا کردن دو زبانه کششی چسب باتری در امتداد لبه بالایی باتری از یک جفت موچین با دماغه استفاده کنید.

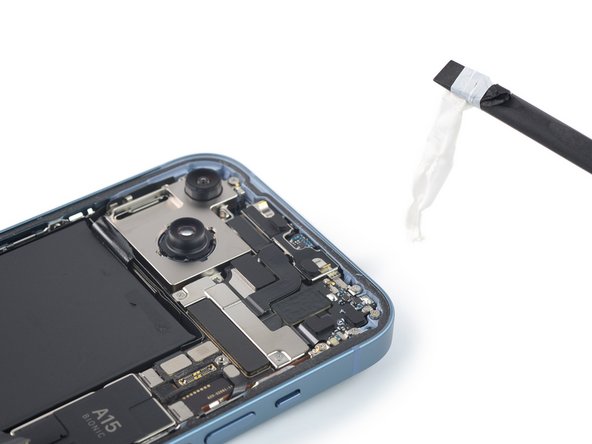

مرحله 27

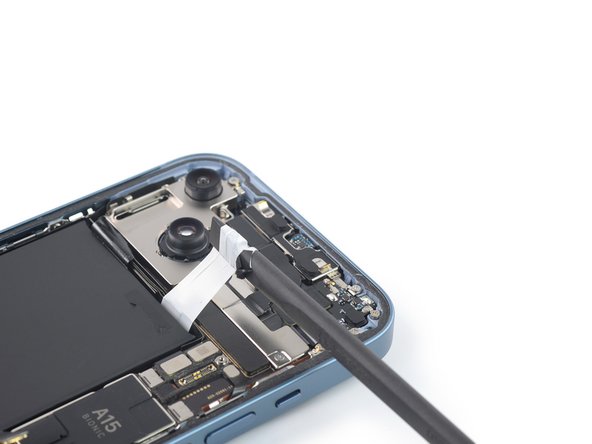

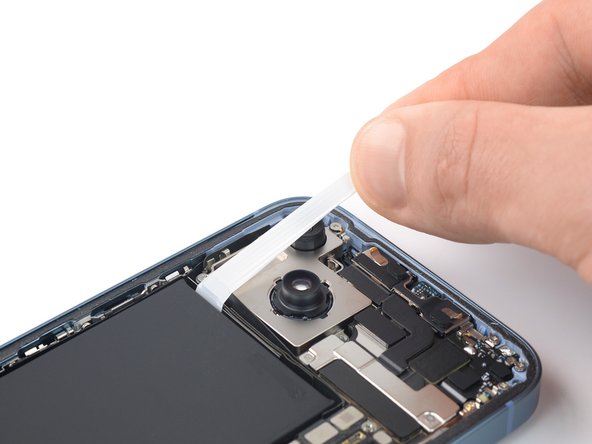

• • اولین زبانه کششی را با انگشتان خود بگیرید یا آن را دور یک اسپاگر بپیچید و به آرامی آن را از باتری جدا کنید و به سمت بالای آیفون بکشید.
  • به اندازه کافی محکم بیرون بکشید تا کشش روی نوار حفظ شود، اما آن را مجبور نکنید. به آن زمان زیادی بدهید تا کشیده شود و از زیر باتری جدا شود.
  • باتری را فشار ندهید بلکه آیفون را محکم در کناره های آن نگه دارید.
  • نوار را صاف و بدون چروک نگه دارید. سعی کنید کل نوار را به طور یکنواخت بکشید، نه اینکه عمدتاً از وسط یا یک طرف بکشید.
  • اگر نوار چسب پاره شد، سعی کنید آن را با استفاده از انگشتان یا موچین های خود بازیابی کنید و به کشیدن ادامه دهید – اما زیر باتری را فرو نبرید .
  • اگر هر یک از نوارهای چسب زیر باتری شکسته شد و قابل بازیابی نبود، سعی کنید نوار دیگر را بردارید و سپس طبق دستورالعمل زیر عمل کنید.

مرحله 28

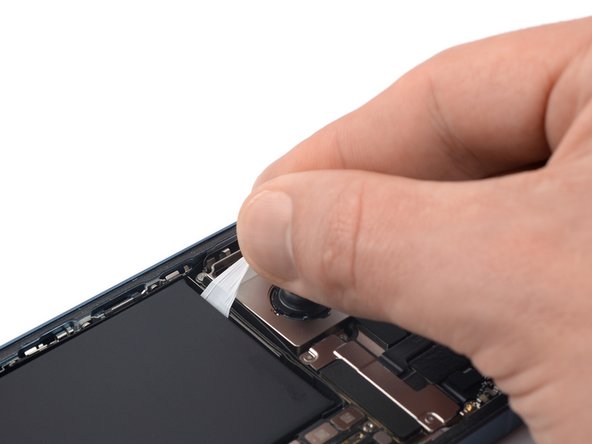

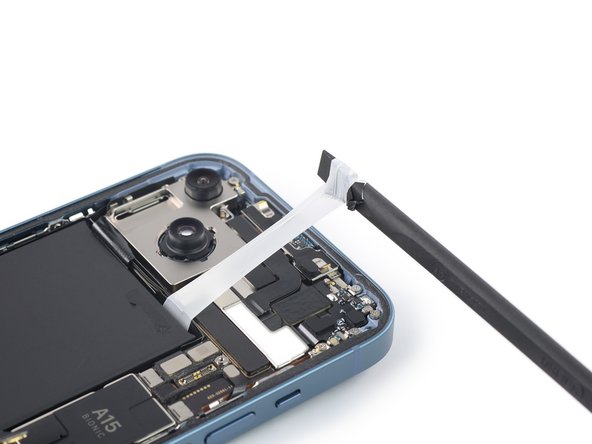

• • دومین زبانه کششی را با انگشتان خود یا مرکز یک اسپاگر بگیرید و آن را از باتری جدا کنید و به سمت بالای آیفون بکشید.
  • همان روش نوار قبلی را دنبال کنید: باتری را فشار ندهید، نوار را صاف و بدون چروک نگه دارید و با زاویه کم بکشید.
  • اگر نوار چسب پاره شد، سعی کنید آن را با استفاده از انگشتان یا موچین های خود بازیابی کنید و به کشیدن ادامه دهید – اما زیر باتری را فرو نبرید .
  • اگر چسب زیر باتری پاره شد و قابل بازیابی نبود، به مرحله بعدی ادامه دهید.

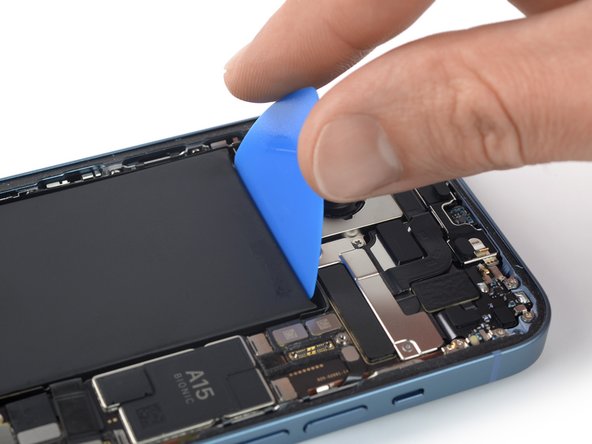

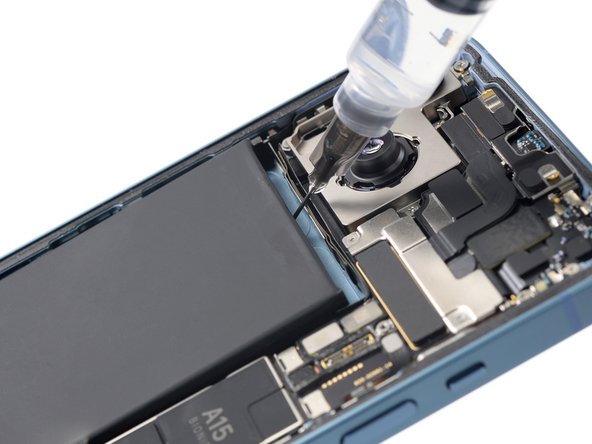

مرحله 29 نحوه جدا کردن باتری گیر کرده

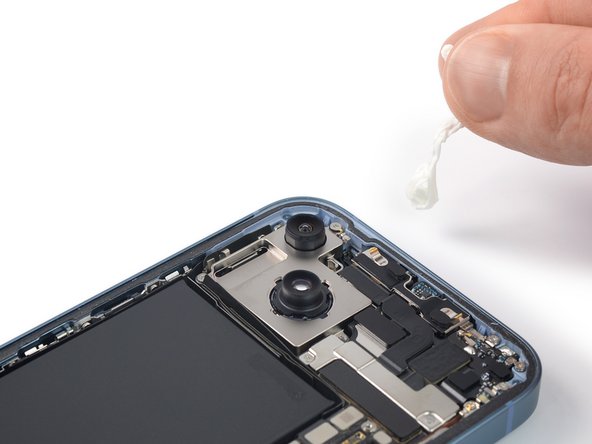

• • اگر هنوز در خارج کردن باتری مشکل دارید، چند قطره ایزوپروپیل الکل با غلظت بالا (90 درصد یا بالاتر) را در زیر لبه باتری در ناحیه نوار چسب شکسته بمالید.
  • حدود یک دقیقه صبر کنید تا محلول الکل چسب را ضعیف کند.

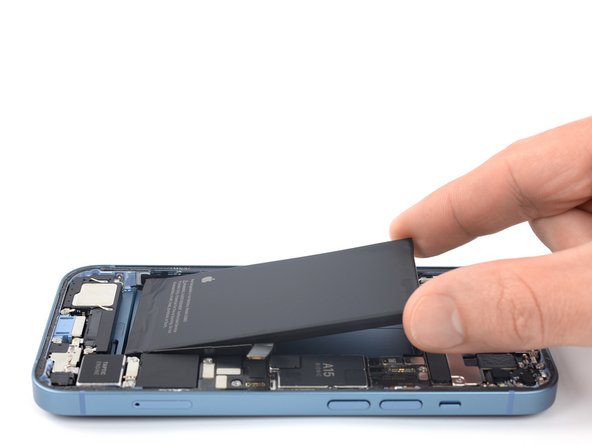

  • برای بلند کردن به آرامی باتری از یک گیره باز یا انتهای صاف اسپاجر استفاده کنید.
  • سعی نکنید به زور باتری را خارج کنید. در صورت نیاز، چند قطره دیگر الکل بمالید تا چسب بیشتر ضعیف شود. هرگز باتری را با ابزار پرز خود تغییر شکل یا سوراخ نکنید.

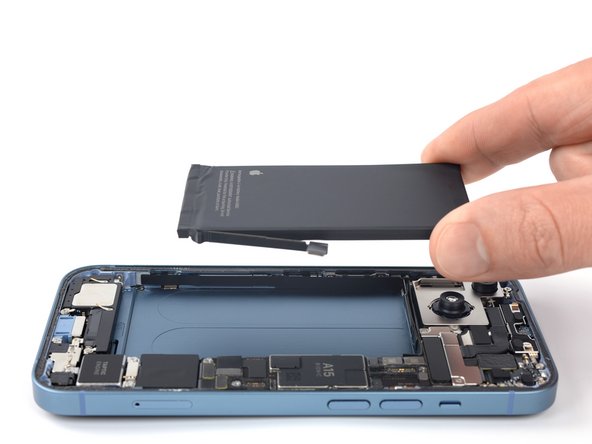

مرحله 30 باتری را خارج کنید

• • باتری را بردارید.
  • باتری آسیب دیده یا تغییر شکل داده شده را دوباره نصب نکنید، زیرا انجام این کار یک خطر بالقوه ایمنی است.
  • اگر محلول الکلی در گوشی باقی مانده است، قبل از نصب باتری جدید، آن را با دقت پاک کنید.
  • اگر باطری جدیدتان چسب از قبل نصب نشده بود، برای کمک به تعویض نوارهای چسب به این راهنما مراجعه کنید.
  • پس از مونتاژ مجدد یک راه اندازی مجدد نیرو انجام دهید . این می تواند از چندین مشکل جلوگیری کند و عیب یابی را ساده کند.

نتیجه

در صورت امکان، دستگاه خود را روشن کرده و تعمیر خود را قبل از نصب چسب جدید و آب بندی مجدد تست کنید.

برای مونتاژ مجدد دستگاه خود، این دستورالعمل ها را به ترتیب معکوس دنبال کنید. در طول مونتاژ مجدد، در صورت لزوم، پس از تمیز کردن نواحی مربوطه با ایزوپروپیل الکل (بیش از 90%)، چسب جدید را اعمال کنید.

برای عملکرد بهینه، باتری تازه نصب شده خود را پس از تکمیل این راهنما کالیبره کنید.

زباله های الکترونیکی خود را به یک  بازیافت دارای گواهی R2 یا e-Stewards ببرید .

تعمیر طبق برنامه پیش نرفت؟ برخی از  عیب‌یابی اولیه را امتحان کنید یا از انجمن پاسخ‌های ما کمک بخواهید.
