تعویض سنسور لیدار آیفون 14 پرو مکس

معرفی

به مرحله 1 بروید

برای تعویض سنسور لیدار در آیفون 14 پرو مکس، این راهنما را دنبال کنید.

این راهنما با استفاده از مدل A2894 (بین المللی) ایجاد شده است . اگر در حال تعمیر مدل دیگری از iPhone 14 Pro Max هستید، ممکن است برخی اختلافات ظاهری وجود داشته باشد، اما روش باید یکسان باشد.

برای اتصال مجدد صفحه هنگام مونتاژ مجدد دستگاه، به چسب جایگزین نیاز دارید. دستگاه شما به طور معمول کار می کند، اما به احتمال زیاد رتبه IP (محافظت از ورود) خود را از دست می دهد.

مرحله 1 پیچ های پنتالوب را بردارید

• • قبل از شروع جداسازی، آیفون خود را خاموش کنید.

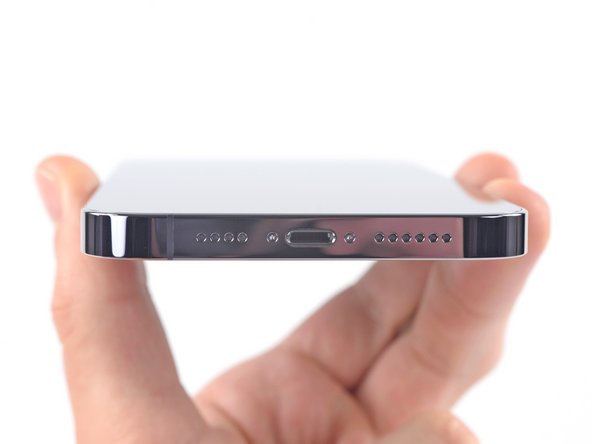

  • دو پیچ پنتالوبی P2 به طول 6.8 میلی متر در لبه پایین آیفون را باز کنید.

مرحله 2 انتخاب های آغازین خود را علامت گذاری کنید

• • اگر بیش از حد قرار داده شود، یک انتخاب باز می تواند به دستگاه شما آسیب برساند. این مرحله را دنبال کنید تا انتخاب خود را علامت بزنید و از آسیب جلوگیری کنید.
  • 3 میلی متر از نوک آن را اندازه بگیرید و با یک نشانگر دائمی سوراخ باز را علامت بزنید.
  • همچنین می توانید گوشه های دیگر پیک را با اندازه های مختلف علامت گذاری کنید.
  • از طرف دیگر، یک سکه را با نوار چسب در فاصله 3 میلی متری از نوک آن بچسبانید.

مرحله 3 روی هر شکافی نوار بچسبانید

• • اگر صفحه نمایش آیفون شما ترک خورده است، از شکستگی بیشتر جلوگیری کنید و با چسباندن روی شیشه از آسیب بدنی در حین تعمیر جلوگیری کنید.
  • نوارهای چسب بسته بندی شفاف را روی صفحه آیفون قرار دهید تا تمام صورت پوشانده شود.
  • از عینک ایمنی استفاده کنید تا از چشمان خود در برابر هرگونه لرزش شیشه ای در طول تعمیر محافظت کنید.
  • اگر در مراحل بعدی نتوانستید ساکشن کاپ را بچسبانید، یک تکه چسب محکم (مانند نوار چسب) را در یک دسته تا کنید و به جای آن صفحه را با آن بلند کنید.
  • اگر همه چیز شکست خورد، می توانید ساکشن کاپ را روی صفحه نمایش بچسبانید.

مرحله 4 دستورالعمل ضد گیره

• • سه مرحله بعدی Anti-Clamp را نشان می‌دهد، ابزاری که ما برای آسان‌تر کردن فرآیند باز کردن طراحی کرده‌ایم. اگر از Anti-Clamp استفاده نمی کنید، سه مرحله را برای یک روش جایگزین نادیده بگیرید.
  • برای دستورالعمل های کامل در مورد نحوه استفاده از ضد گیره، این راهنما را بررسی کنید .
  • دستگیره آبی رنگ را به سمت عقب بکشید تا بازوهای Anti-Clamp باز شوند.
  • بازوها را روی لبه چپ یا راست آیفون خود بکشید.
  • ساکشن کاپ ها را نزدیک لبه پایین آیفون قرار دهید – یکی در جلو و دیگری در پشت.
  • فنجان ها را به هم فشار دهید تا محل مورد نظر مکش شود.
  • اگر متوجه شدید که سطح آیفون شما خیلی لغزنده است که Anti-Clamp نمی تواند روی آن بماند، می توانید از نوار چسب برای ایجاد یک سطح محکم تر استفاده کنید .

مرحله 5

• • دسته آبی را به سمت جلو بکشید تا بازوها قفل شوند.
  • دسته را در جهت عقربه های ساعت 360 درجه یا تا زمانی که فنجان ها شروع به کشیده شدن کنند بچرخانید.
  • اطمینان حاصل کنید که مکنده ها در یک راستا با یکدیگر قرار دارند. اگر شروع به لیز خوردن از تراز کردند، ساکشن کاپ ها را کمی شل کنید و بازوها را دوباره مرتب کنید.

مرحله 6

• • آیفون خود را روی چیزهای محکمی مانند کتاب جلد گالینگور پشتیبانی کنید تا بدون هندزفری و موازی با زمین قرار گیرد. این کار را در مراحل زیر آسان تر می کند.
  • از سشوار برای گرم کردن لبه پایینی آیفون استفاده کنید. صفحه نمایش باید برای لمس کمی بیش از حد داغ باشد.
  • برای دستورالعمل های کامل در مورد نحوه استفاده از سشوار، این راهنما را بررسی کنید .
  • یک دقیقه صبر کنید تا چسب فرصتی برای رها شدن و ایجاد شکاف باز شود.
  • هنگامی که Anti-Clamp شکاف بزرگی ایجاد کرد، یک کلید بازشو زیر قاب پلاستیکی صفحه نمایش قرار دهید.
  • اگر ضد گیره شکاف کافی ایجاد نمی کند، حرارت بیشتری را به ناحیه اعمال کنید و دسته را یک چهارم دور بچرخانید.
  • بیش از یک ربع دور در یک زمان نچرخید و بین پیچ ها یک دقیقه صبر کنید. بگذارید Anti-Camp و زمان کار را برای شما انجام دهند.
  • از دو مرحله بعدی بگذرید.

مرحله 7 لبه پایینی را گرم کنید

• • اگر از دسته مکش استفاده می کنید، دو مرحله بعدی را دنبال کنید تا صفحه نمایش شل شود.
  • از یک سشوار یا یک تفنگ حرارتی برای گرم کردن لبه پایینی آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.
  • هرگز سشوار خود را برای مدت طولانی در یک نقطه رها نکنید.

مرحله 8 یک انتخاب باز کننده وارد کنید

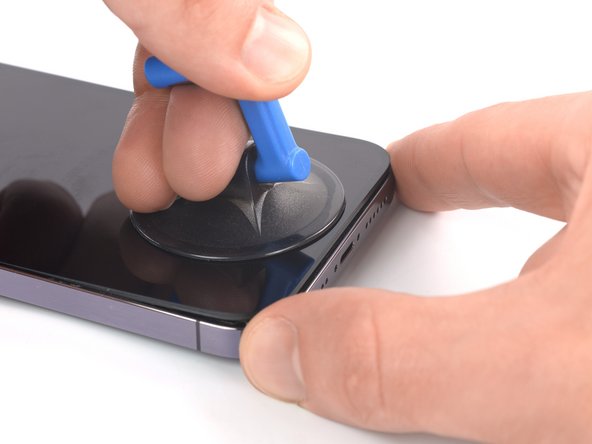

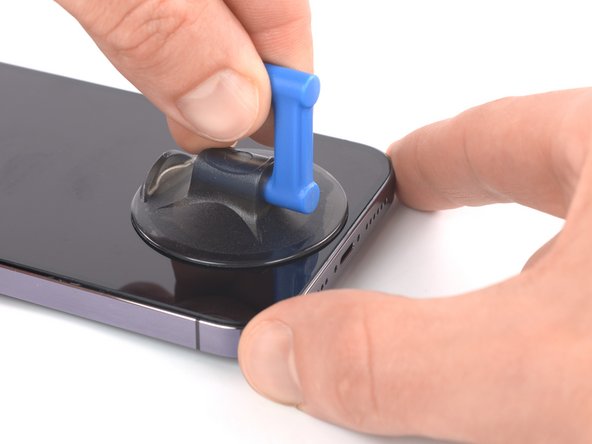

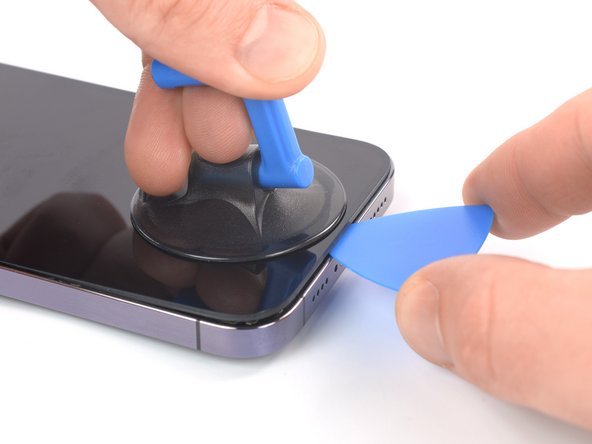

• • یک دستگیره مکش را به لبه پایینی صفحه نمایش بکشید، در حالی که از لبه شیشه اجتناب کنید.
  • ساکشن کاپ را با فشار ثابت و محکم به سمت بالا بکشید تا فاصله کمی بین صفحه نمایش و قاب ایجاد شود.

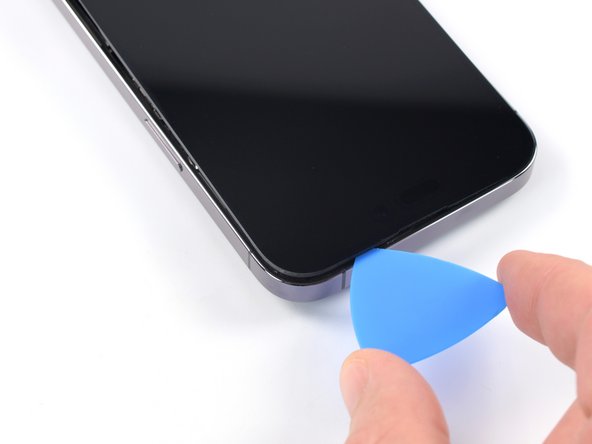

  • یک کلید بازشو در شکاف زیر قاب پلاستیکی صفحه نمایش قرار دهید .
  • چسب نگهدارنده صفحه نمایش در جای خود بسیار قوی است. ایجاد این شکاف اولیه به مقدار قابل توجهی نیرو نیاز دارد. اگر برای باز کردن شکاف مشکل دارید، حرارت بیشتری اعمال کنید و صفحه را به آرامی بالا و پایین تکان دهید تا چسب ضعیف شود تا جایی که شکاف کافی برای وارد کردن انتخاب باز شود.

مرحله 9 لبه سمت راست را گرم کنید

• • از یک سشوار برای گرم کردن لبه سمت راست آیفون (لبه با دکمه پاور) به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

مرحله 10 چسب مناسب را جدا کنید

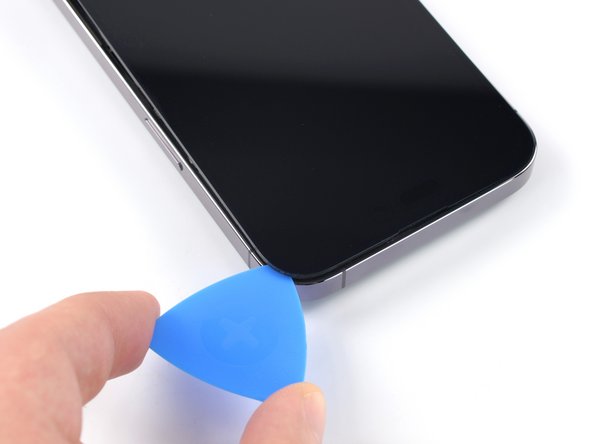

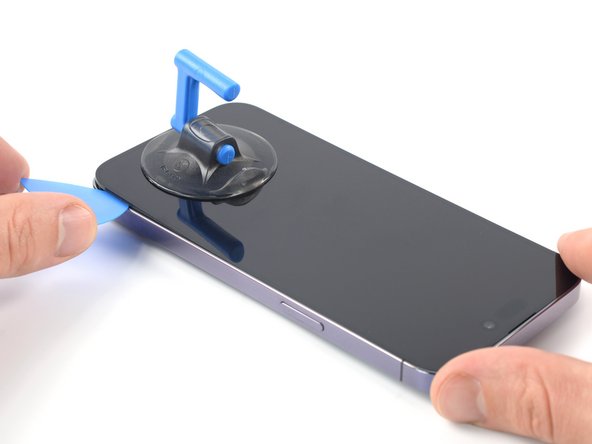

• • کلید بازشو را در گوشه پایین سمت راست آیفون بکشید تا چسب آن جدا شود.

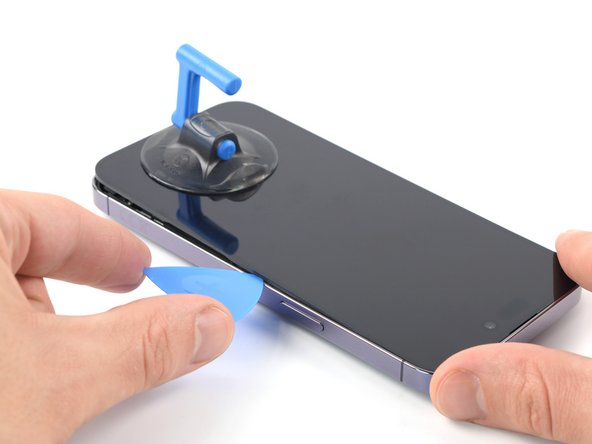

  • به لغزیدن لبه سمت راست آیفون به سمت بالا ادامه دهید تا به گوشه بالا سمت راست برسید.
  • پیک خود را بیش از 3 میلی متر وارد نکنید، زیرا ممکن است به قطعات داخلی آسیب برساند.
  • قبل از ادامه، انتخاب را در گوشه سمت راست بالا بگذارید.

مرحله 11 لبه بالایی را گرم کنید

• • از یک سشوار برای گرم کردن لبه بالایی آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

مرحله 12 چسب لبه بالایی را برش دهید

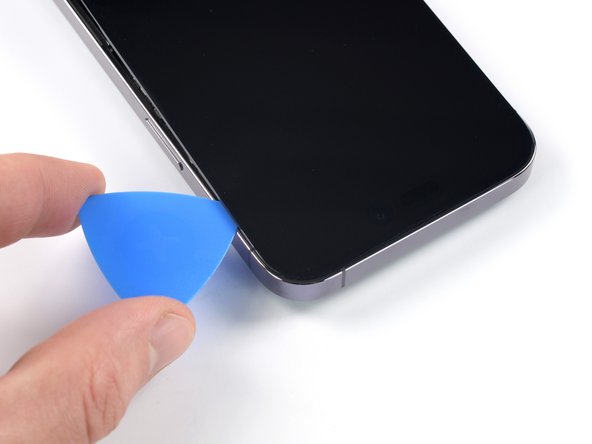

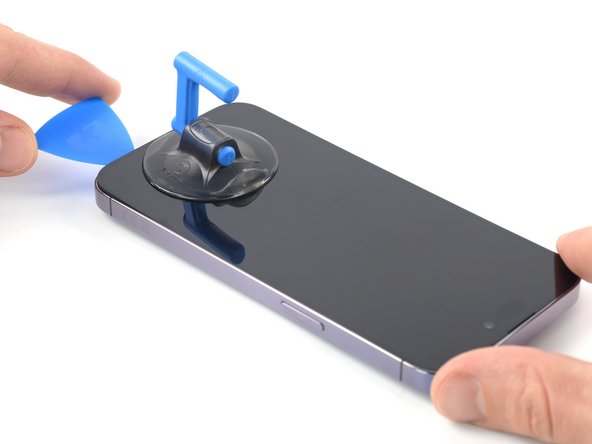

• • انتخاب خود را در زیر لبه سمت راست بالای تلفن قرار دهید. آن را در گوشه بالا سمت راست بلغزانید و تا نیمه روی لبه بالایی آن را درست قبل از برش بلندگوی گوشی متوقف کنید.
  • پیک خود را بیش از 3 میلی متر وارد نکنید، زیرا ممکن است به سنسورهای بالایی آسیب برسانید.

مرحله 13 لبه سمت چپ را گرم کنید

• • از یک سشوار برای گرم کردن لبه سمت چپ آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

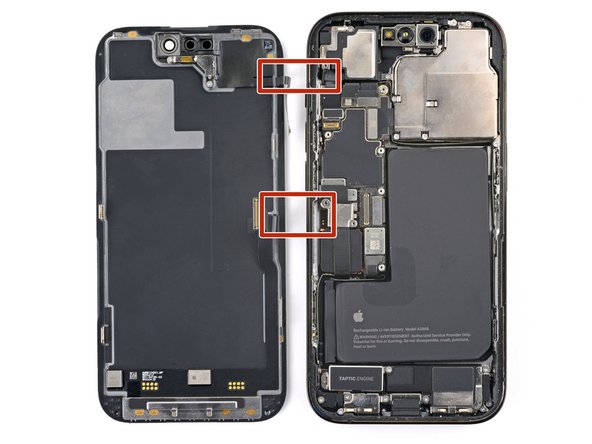

مرحله 14 اطلاعات صفحه

• • کابل های ظریفی در لبه سمت چپ آیفون شما وجود دارد. انتخاب خود را در اینجا وارد نکنید ، زیرا ممکن است به کابل ها آسیب برسانید.

مرحله 15 چسب لبه سمت چپ را برش دهید

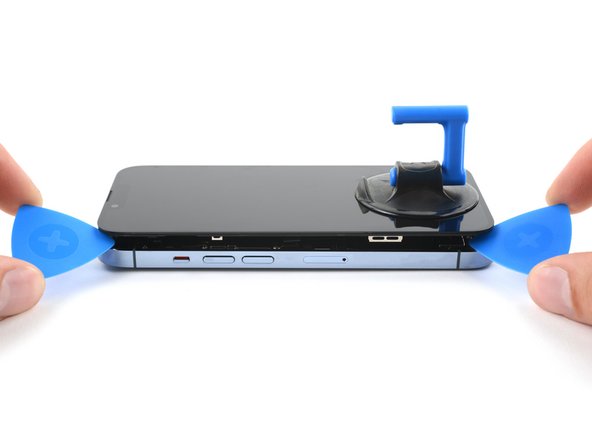

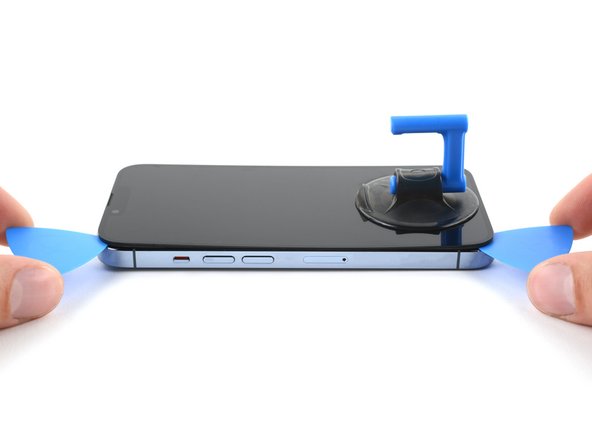

• • یک انتخاب باز دوم را در گوشه سمت چپ پایین آیفون قرار دهید.
  • هر دو شاخه را به طور همزمان بچرخانید تا زمانی که گیره های لبه سمت چپ آزاد شوند.
  • نیروی چرخش را به تدریج اعمال کنید.
  • اگر در جدا کردن چسب مشکل دارید، لبه سمت چپ را دوباره گرم کنید.

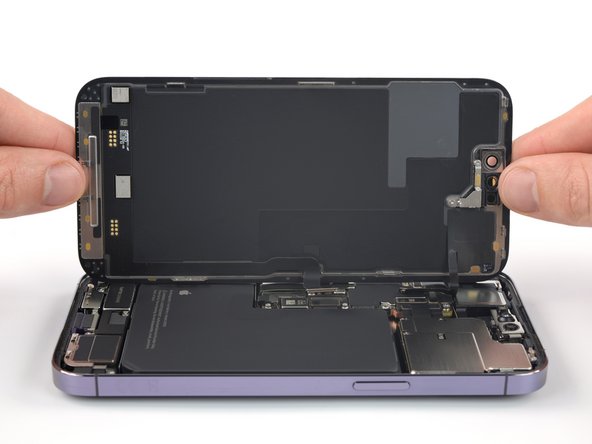

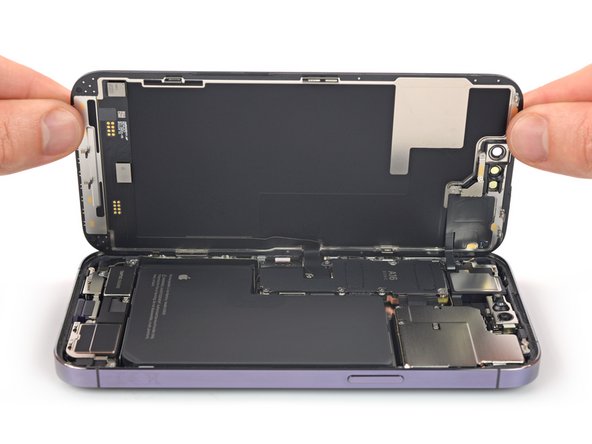

مرحله 16 آیفون را باز کنید

• • آیفون خود را بچرخانید تا لبه سمت راست رو به شما باشد.

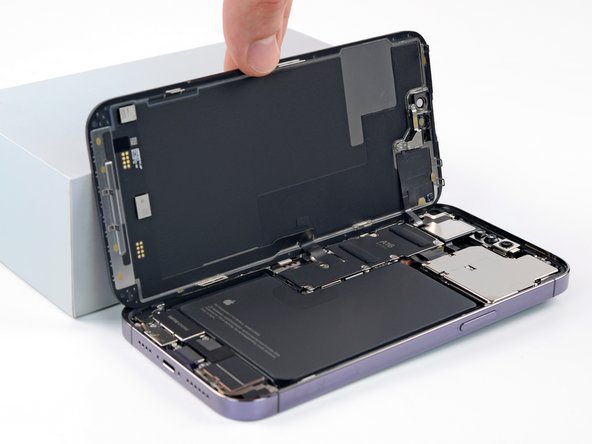

  • آیفون خود را با چرخاندن صفحه نمایش از سمت راست به سمت بالا، مانند جلد جلویی یک کتاب، باز کنید.
  • هنگام کار با تلفن، صفحه را به چیزی تکیه دهید تا آن را نگه دارید.
  • اگر چیزی برای تکیه دادن به صفحه نمایش در دسترس ندارید، دسته مکش شما می تواند این کار را انجام دهد .

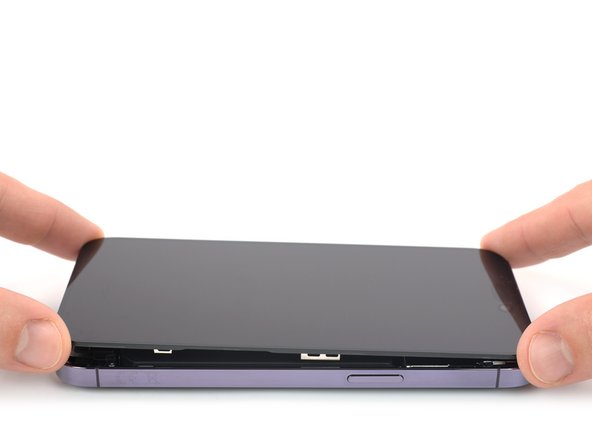

  • در طول مونتاژ مجدد، صفحه را در موقعیتی قرار دهید، گیره ها را در امتداد لبه بالایی تراز کنید و قبل از اینکه بقیه صفحه را به پایین بکشید، لبه بالایی را به دقت فشار دهید. اگر به راحتی در جای خود کلیک نمی کند، وضعیت گیره ها را در اطراف محیط صفحه بررسی کنید و مطمئن شوید که خم نشده اند.

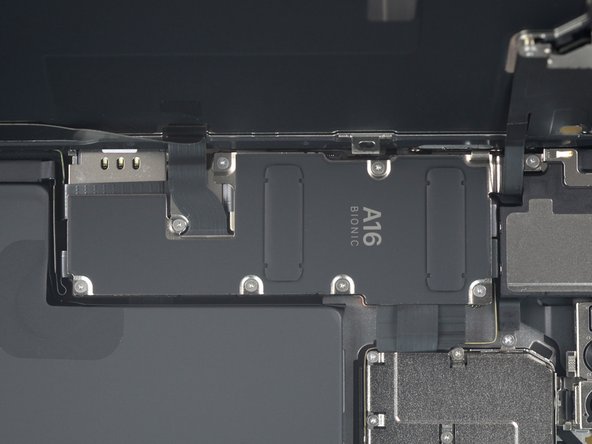

مرحله 17 پیچ های پوشش کانکتور باتری را باز کنید

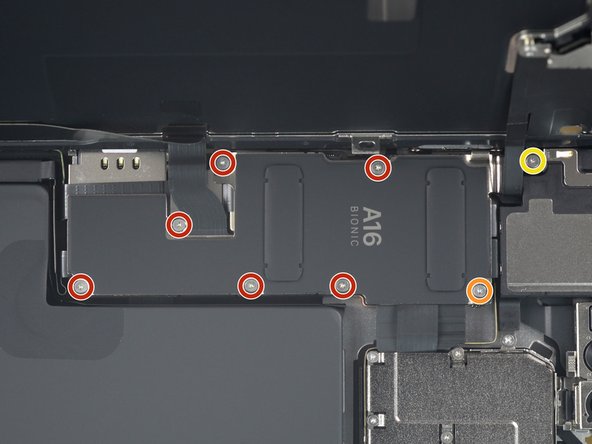

• • از یک پیچ گوشتی Y000 برای باز کردن هشت پیچی که پوشش کانکتور باتری را محکم می کند استفاده کنید:
  • شش پیچ به طول 1.3 میلی متر
  • یک پیچ به طول 1.6 میلی متر
  • یک پیچ به طول 1.9 میلی متر
  • در طول این تعمیر، هر پیچ را دنبال کنید و مطمئن شوید که دقیقاً از همان جایی که آمده است برمی گردد تا به آیفون شما آسیب نرسد.
  • در طول مونتاژ مجدد، این نکته خوبی برای روشن کردن آیفون خود و آزمایش تمام عملکردها قبل از اینکه صفحه نمایش را در جای خود ببندید، است. قبل از ادامه کار، مطمئن شوید که آیفون خود را به طور کامل خاموش کنید.

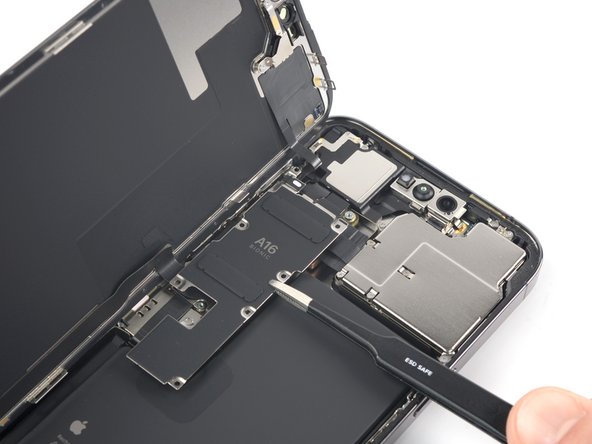

مرحله 18 پوشش کانکتور باتری را بردارید

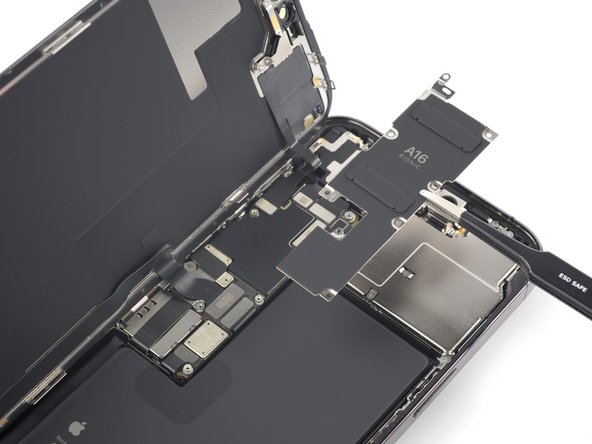

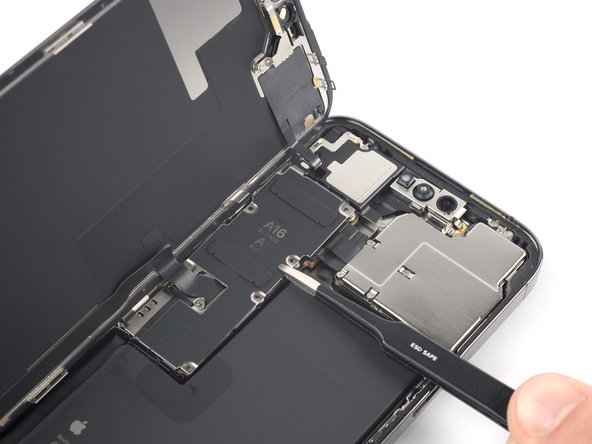

• • پوشش کانکتور را با یک موچین بگیرید و آن را به سمت پایین بلغزانید تا کابل های انعطاف پذیر پاک شوند.
  • پوشش کانکتور را بردارید.

مرحله 19 باتری را جدا کنید

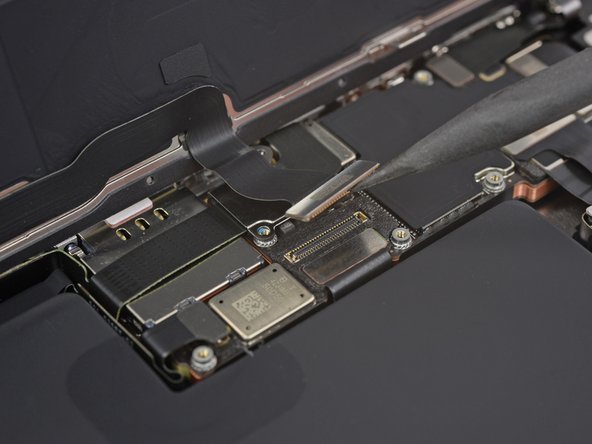

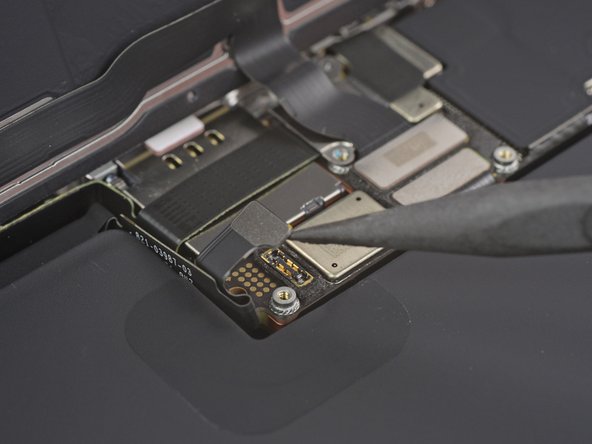

• • از انتهای نوک تیز یک اسپاگر برای جدا کردن کابل باتری با بیرون کشیدن کانکتور مستقیماً از سوکت آن استفاده کنید.
  • سعی کنید به مهر و موم سیلیکونی مشکی اطراف این و سایر اتصالات برد آسیب نرسانید. این مهر و موم محافظت بیشتری در برابر نفوذ آب و گرد و غبار ایجاد می کند.
  • کانکتور را کمی دورتر از برد منطقی خم کنید تا از تماس تصادفی آن با سوکت و تامین برق تلفن در حین تعمیر جلوگیری کنید.

مرحله 20 کابل های نمایشگر را جدا کنید

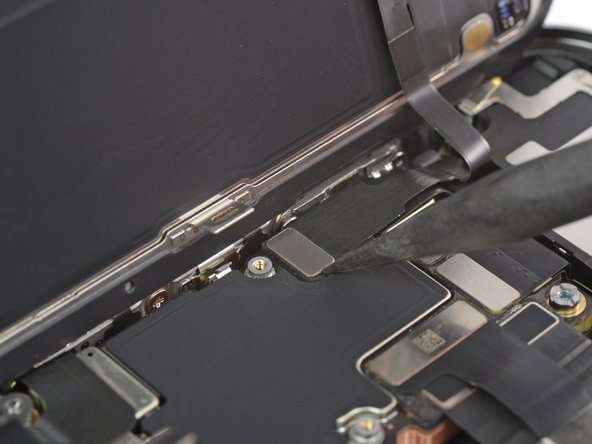

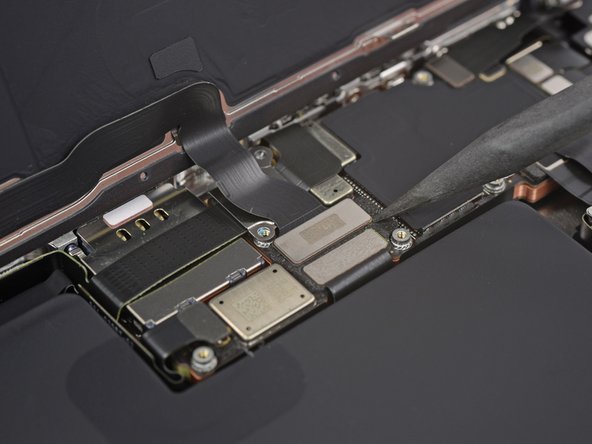

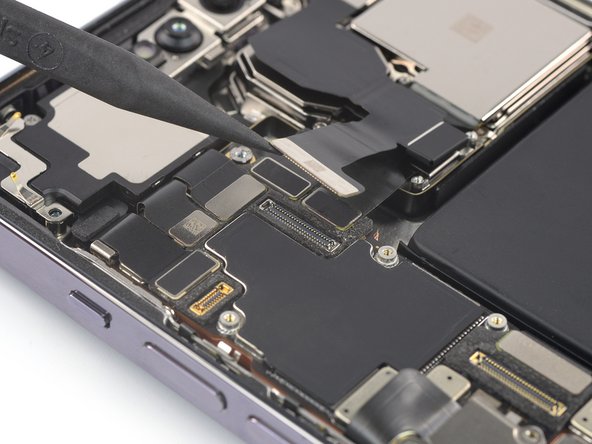

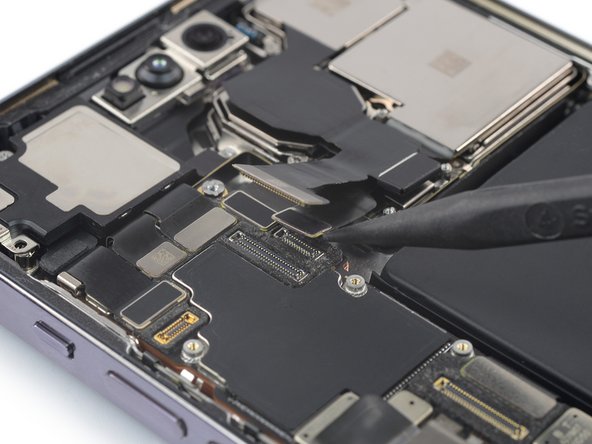

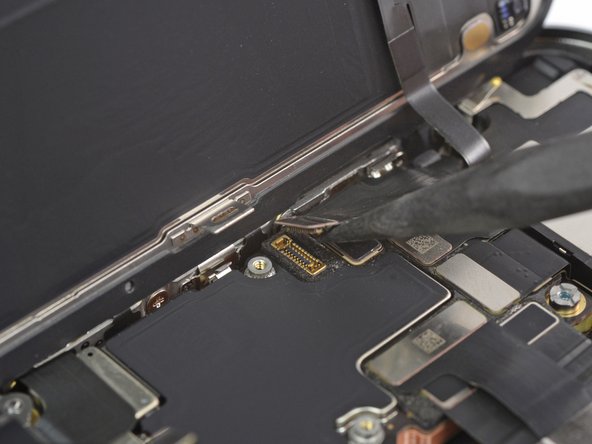

• • از انتهای نوک تیز یک اسپاگر برای جدا کردن اولین کابل نمایشگر با بیرون کشیدن کانکتور از سوکت آن استفاده کنید.
  • برای اتصال مجدد کانکتورهای فشاری مانند این، یک طرف را به دقت تراز کرده و فشار دهید تا در جای خود قرار گیرد، سپس در سمت دیگر تکرار کنید. وسط را فشار ندهید. اگر کانکتور اشتباه باشد، پین ها خم می شوند و باعث آسیب دائمی می شوند.

مرحله 21

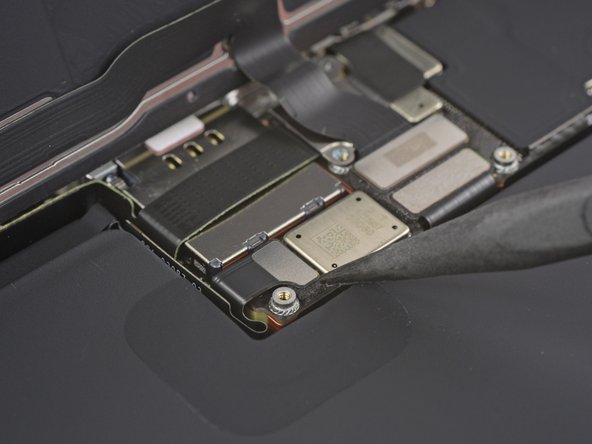

• • از انتهای نوک تیز یک اسپاگر برای جدا کردن کابل نمایشگر دوم با بیرون کشیدن کانکتور مستقیماً از سوکت آن استفاده کنید.

مرحله 22 صفحه را بردارید

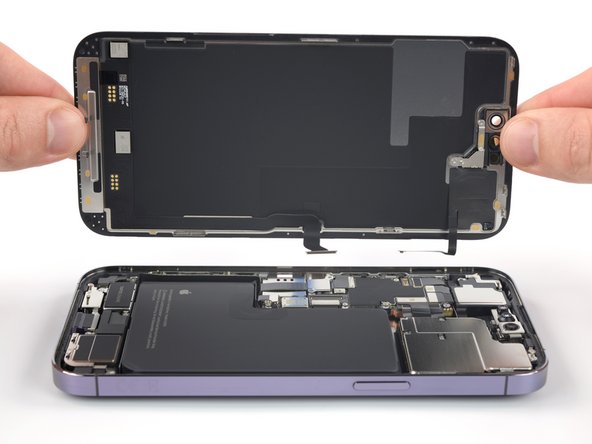

• • صفحه نمایش را بردارید.
  • بعد از تمیز کردن نواحی مربوطه با ایزوپروپیل الکل (بیش از 90 درصد) در جایی که لازم است، چسب جدید را بمالید.
  • در طول مونتاژ مجدد، اگر می خواهید چسب های صفحه نمایش را جایگزین کنید، در اینجا مکث کنید .

مرحله 23 پیچ های پوشش دوربین را باز کنید

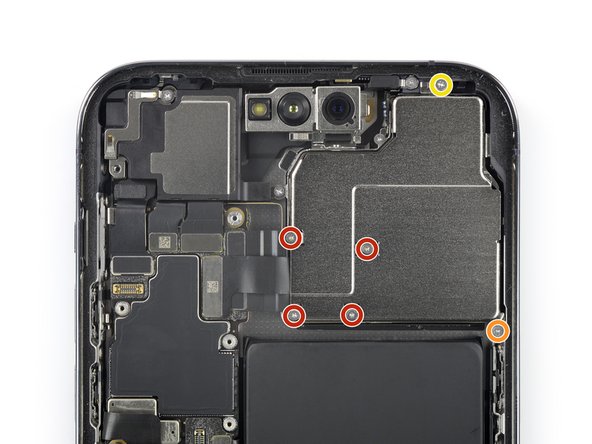

• • از یک پیچ گوشتی Y000 برای جدا کردن پنج پیچی که پوشش مجموعه دوربین عقب را محکم می کنند، استفاده کنید:
  • چهار پیچ Y000 به طول 1.5 میلی متر
  • یک پیچ Y000 به طول 1.2 میلی متر
  • از پیچ گوشتی فیلیپس برای جدا کردن یک پیچ 1.7 میلی متری استفاده کنید.

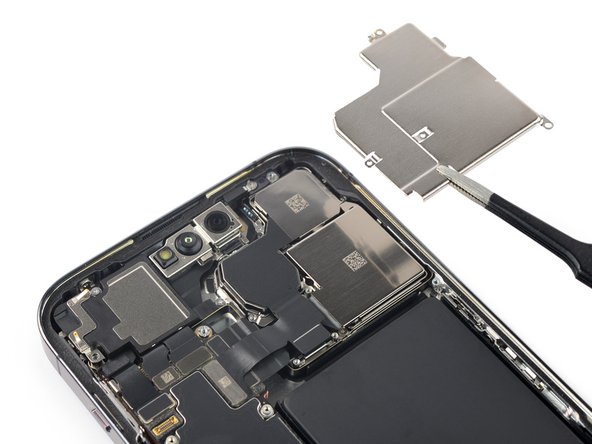

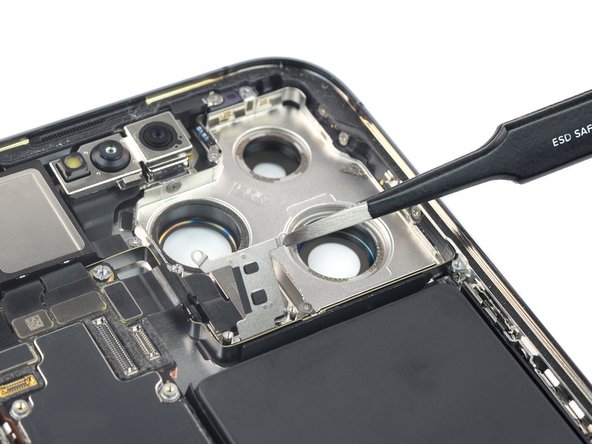

مرحله 24 پوشش مجموعه دوربین عقب را بردارید

• • یک لبه فلزی کوچک در گوشه سمت راست بالای قاب دوربین وجود دارد که توسط قاب گوشی ثابت شده است.

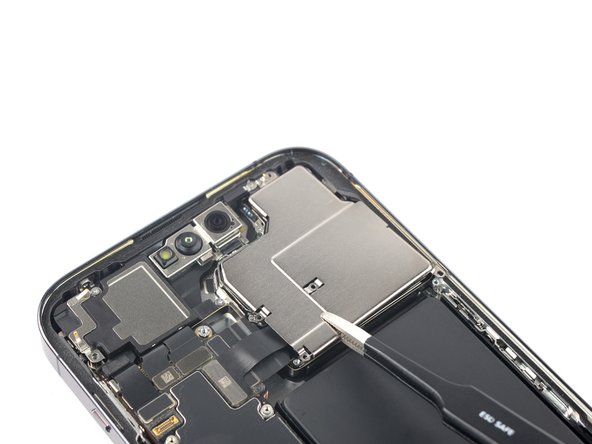

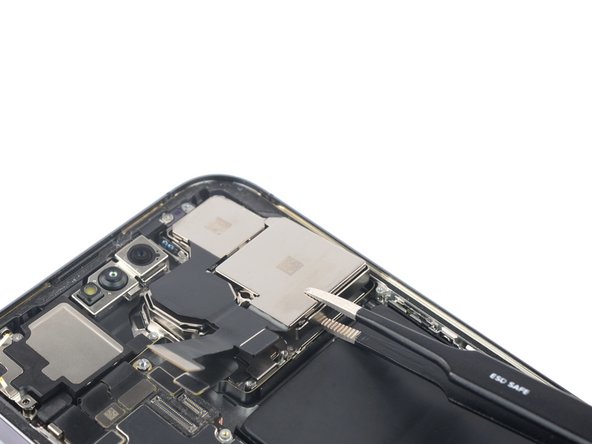

  • پوشش مجموعه دوربین عقب را با یک موچین بگیرید.
  • پوشش مجموعه دوربین را به سمت دکمه های تنظیم صدا حرکت دهید تا لبه فلزی کوچک آن از قاب خارج شود.

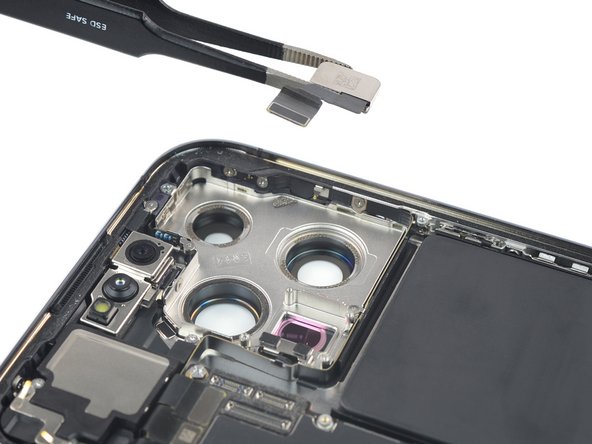

  • پوشش مجموعه دوربین عقب را بردارید.
  • در حین مونتاژ مجدد، مطمئن شوید که پوشش مجموعه دوربین را به درستی تراز کرده و لبه فلزی کوچک را به داخل شکاف آن در قاب فشار دهید.

مرحله 25 کابل فوق عریض و دوربین تله فوتو را جدا کنید

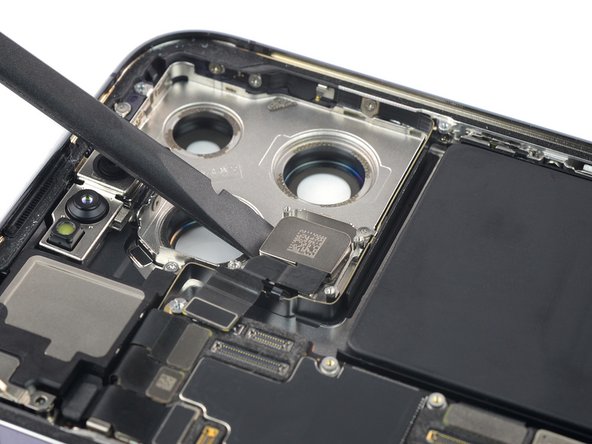

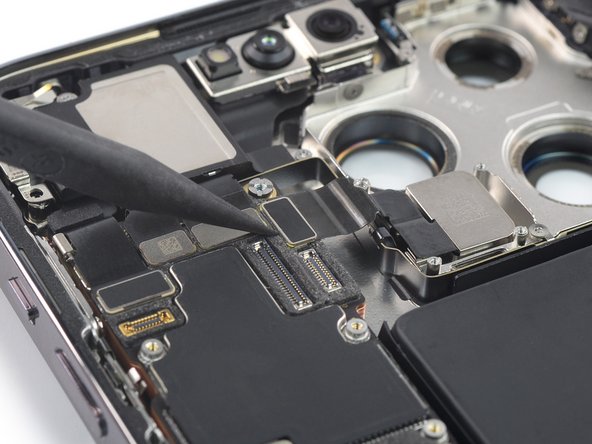

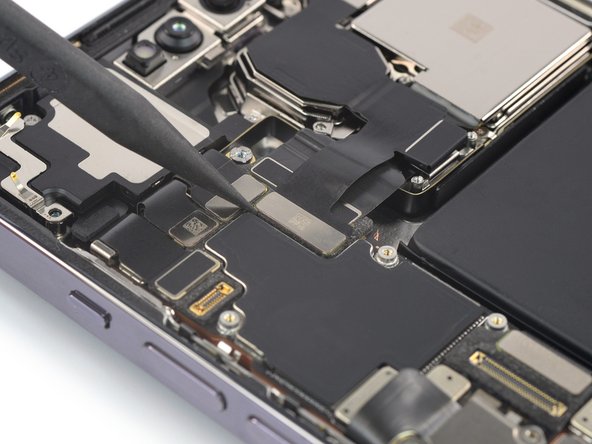

• • از اسپاجر برای جدا کردن کابل لنز فوق عریض و تله فوتو با بیرون کشیدن کانکتور از سوکت آن استفاده کنید.

مرحله 26 کابل دوربین لنز عریض را جدا کنید

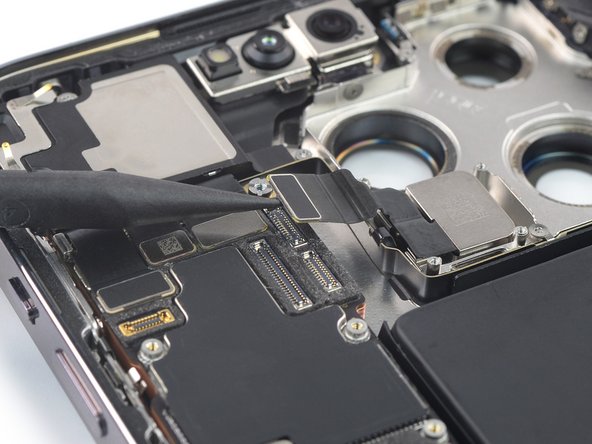

• • از اسپاگر برای جدا کردن کابل لنز واید با بیرون کشیدن کانکتور از سوکت آن استفاده کنید.

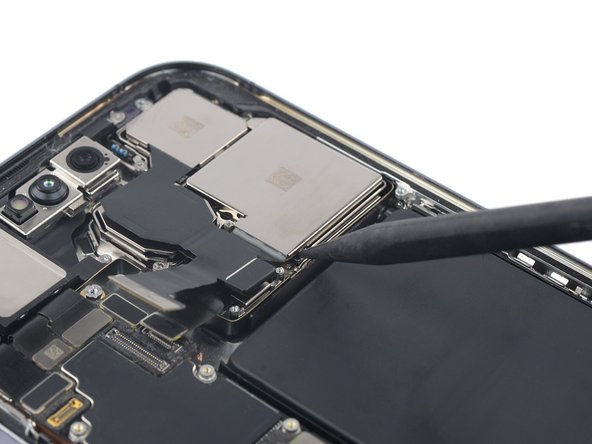

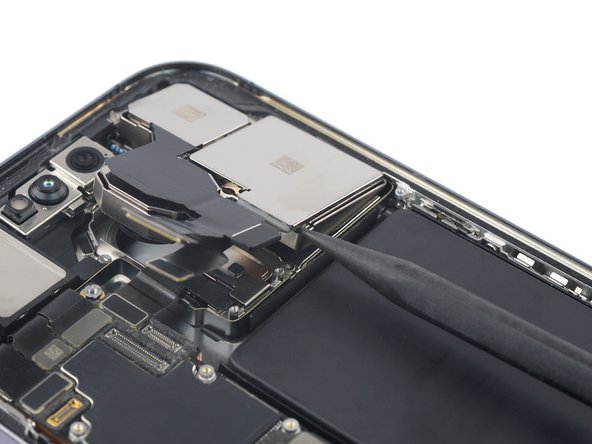

مرحله 27 مجموعه دوربین عقب را باز کنید

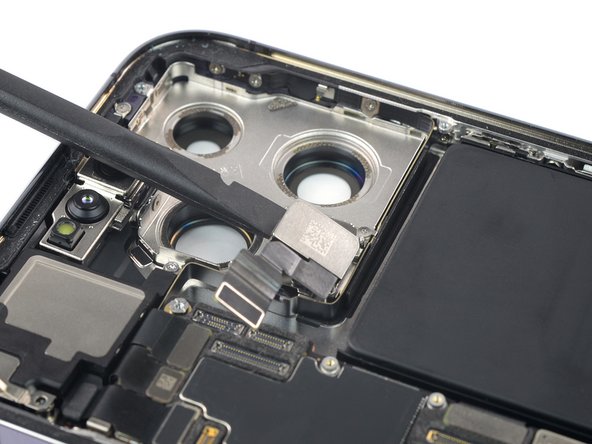

• • انتهای نوک تیز یک اسپاگر را در زیر لبه پایین مجموعه دوربین پشتی قرار دهید.
  • پشت اسپاجر را به سمت پایین خم کنید تا مجموعه دوربین عقب را به سمت بالا بکشید.

مرحله 28 مجموعه دوربین پشتی را بردارید

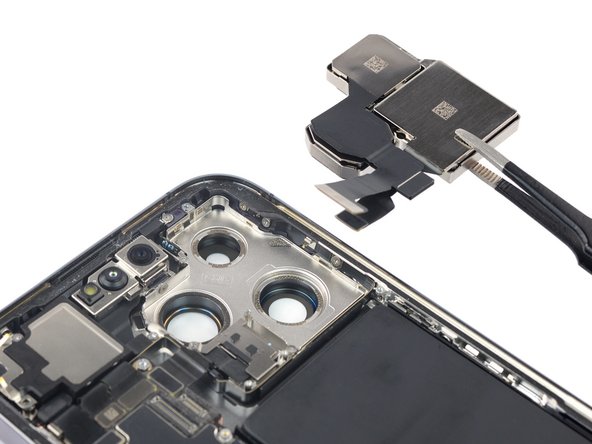

• • از یک موچین یا انگشتان خود برای جدا کردن مجموعه دوربین پشتی استفاده کنید.

مرحله 29 پیچ پوشش سنسور لیدار را باز کنید

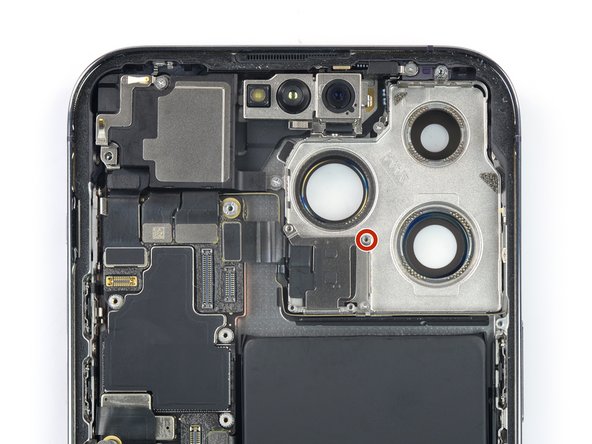

• • از یک پیچ گوشتی ایستاده برای جدا کردن پیچ ایستاده 2.8 میلی متری که پوشش سنسور لیدار را محکم می کند، استفاده کنید.

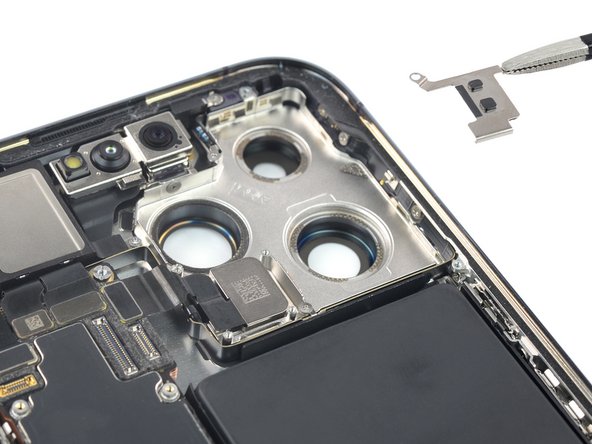

مرحله 30 پوشش سنسور لیدار را بردارید

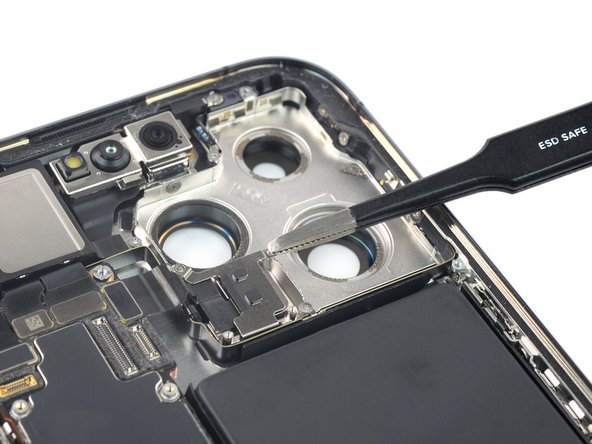

• • از یک موچین برای برداشتن پوشش سنسور لیدار استفاده کنید.

مرحله 31 سنسور لیدار را جدا کنید

• • برای جدا کردن کابل سنسور لیدار از اسپاجر استفاده کنید و کانکتور را مستقیماً از سوکت آن به بالا جدا کنید.

مرحله 32 حسگر لیدار را باز کنید

• • انتهای صاف یک اسپاجر را در زیر لبه بالایی سنسور لیدار قرار دهید.
  • پشت اسپاجر را به سمت پایین خم کنید تا حسگر لیدار را بالا بیاورید.

مرحله 33 سنسور لیدار را بردارید

• • از یک موچین برای برداشتن سنسور لیدار استفاده کنید.

نتیجه

در صورت امکان، دستگاه خود را روشن کرده و تعمیر خود را قبل از نصب چسب جدید و آب بندی مجدد تست کنید.

قطعه جایگزین جدید خود را با قطعه اصلی مقایسه کنید—ممکن است لازم باشد قبل از نصب، اجزای باقی مانده را انتقال دهید یا پشتی های چسب را از قطعه جدید جدا کنید.

برای مونتاژ مجدد دستگاه خود، این دستورالعمل ها را به ترتیب معکوس دنبال کنید.

زباله های الکترونیکی خود را به یک بازیافت دارای گواهی R2 یا e-Stewards ببرید .

تعمیر طبق برنامه پیش نرفت؟ برخی از عیب‌یابی اولیه را امتحان کنید یا از انجمن پاسخ‌های ما کمک بخواهید.
