تعویض باتری آیفون 14 پرو مکس

معرفی

به مرحله 1 بروید

از این راهنما برای تعویض باتری فرسوده یا مرده در آیفون 14 پرو مکس خود استفاده کنید.

باتری‌های آیفون 80 درصد ظرفیت خود را برای 500 دوره شارژ نگه می‌دارند که برای اکثر کاربران تقریباً 18 تا 24 ماه دوام می‌آورد. پس از آن، ممکن است آیفون شما به دفعات بیشتری نیاز به شارژ داشته باشد و iOS ممکن است به شما هشدار دهد که عملکرد آن تحت تاثیر قرار می‌گیرد (به عبارت دیگر، گوشی شما کندتر کار می‌کند).

این راهنما با استفاده از مدل A2894 (بین المللی) ایجاد شده است . اگر در حال تعمیر مدل دیگری از iPhone 14 Pro Max هستید، ممکن است برخی اختلافات ظاهری وجود داشته باشد، اما روش باید یکسان باشد.

برای ایمنی خود، قبل از جداسازی دستگاه، باتری را کمتر از 25 درصد تخلیه کنید. اگر باتری در حین تعمیر به طور تصادفی آسیب ببیند، خطر آتش سوزی را کاهش می دهد. اگر باتری شما متورم شده است، اقدامات احتیاطی مناسب را انجام دهید .

توجه : پس از تعمیر، آیفون شما ممکن است هشداری در مورد «اصالت» باتری نشان دهد، حتی در صورت استفاده از قطعات اصلی اپل. اگر آیفون شما به طور معمول کار می کند، می توانید با خیال راحت هشدار را نادیده بگیرید.

برای اتصال مجدد باتری و صفحه نمایش هنگام مونتاژ مجدد دستگاه، به چسب جایگزین نیاز دارید. دستگاه شما به طور معمول کار می کند، اما به احتمال زیاد رتبه IP (محافظت از ورود) خود را از دست می دهد.

مرحله 1 پیچ های پنتالوب را بردارید

• • قبل از شروع جداسازی، آیفون خود را خاموش کنید.

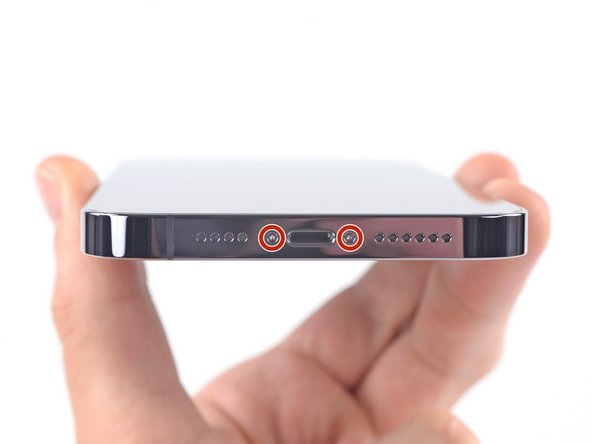

  • دو پیچ پنتالوبی P2 به طول 6.8 میلی متر در لبه پایین آیفون را باز کنید.

Bottom of Form

مرحله 2 انتخاب های آغازین خود را علامت گذاری کنید

• • اگر بیش از حد قرار داده شود، یک انتخاب باز می تواند به دستگاه شما آسیب برساند. این مرحله را دنبال کنید تا انتخاب خود را علامت بزنید و از آسیب جلوگیری کنید.

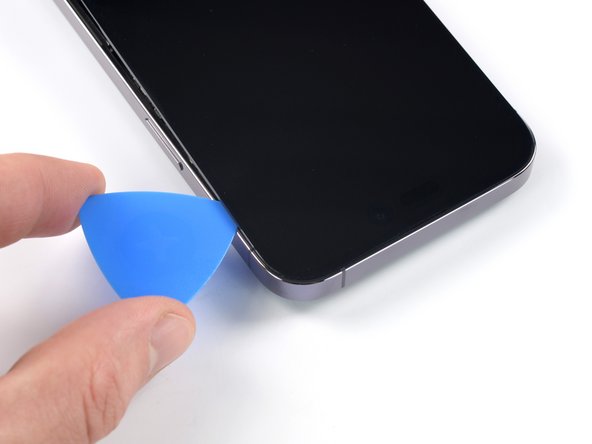

  • 3 میلی متر از نوک آن را اندازه بگیرید و با یک نشانگر دائمی سوراخ باز را علامت بزنید.
  • همچنین می توانید گوشه های دیگر پیک را با اندازه های مختلف علامت گذاری کنید.
  • از طرف دیگر، یک سکه را با نوار چسب در فاصله 3 میلی متری از نوک آن بچسبانید.

Bottom of Form

مرحله 3 روی هر شکافی نوار بچسبانید

• • اگر صفحه نمایش آیفون شما ترک خورده است، از شکستگی بیشتر جلوگیری کنید و با چسباندن روی شیشه از آسیب بدنی در حین تعمیر جلوگیری کنید.
  • نوارهای چسب بسته بندی شفاف را روی صفحه آیفون قرار دهید تا تمام صورت پوشانده شود.
  • از عینک ایمنی استفاده کنید تا از چشمان خود در برابر هرگونه لرزش شیشه ای در طول تعمیر محافظت کنید.
  • اگر در مراحل بعدی نتوانستید ساکشن کاپ را بچسبانید، یک تکه چسب محکم (مانند نوار چسب) را در یک دسته تا کنید و به جای آن صفحه را با آن بلند کنید.
  • اگر همه چیز شکست خورد، می توانید ساکشن کاپ را روی صفحه نمایش بچسبانید.

Bottom of Form

مرحله 4 دستورالعمل ضد گیره

• • سه مرحله بعدی Anti-Clamp را نشان می‌دهد، ابزاری که ما برای آسان‌تر کردن فرآیند باز کردن طراحی کرده‌ایم. اگر از Anti-Clamp استفاده نمی کنید، سه مرحله را برای یک روش جایگزین نادیده بگیرید.
  • برای دستورالعمل های کامل در مورد نحوه استفاده از ضد گیره، این راهنما را بررسی کنید .
  • دستگیره آبی رنگ را به سمت عقب بکشید تا بازوهای Anti-Clamp باز شوند.
  • بازوها را روی لبه چپ یا راست آیفون خود بکشید.
  • ساکشن کاپ ها را نزدیک لبه پایین آیفون قرار دهید – یکی در جلو و دیگری در پشت.
  • فنجان ها را به هم فشار دهید تا محل مورد نظر مکش شود.
  • اگر متوجه شدید که سطح آیفون شما خیلی لغزنده است که Anti-Clamp نمی تواند روی آن بماند، می توانید از نوار چسب برای ایجاد یک سطح محکم تر استفاده کنید .

Bottom of Form

مرحله 5

• • دسته آبی را به سمت جلو بکشید تا بازوها قفل شوند.
  • دسته را در جهت عقربه های ساعت 360 درجه یا تا زمانی که فنجان ها شروع به کشیده شدن کنند بچرخانید.
  • اطمینان حاصل کنید که مکنده ها در یک راستا با یکدیگر قرار دارند. اگر شروع به لیز خوردن از تراز کردند، ساکشن کاپ ها را کمی شل کنید و بازوها را دوباره مرتب کنید.

Bottom of Form

مرحله 6

• • آیفون خود را روی چیزهای محکمی مانند کتاب جلد گالینگور پشتیبانی کنید تا بدون هندزفری و موازی با زمین قرار گیرد. این کار را در مراحل زیر آسان تر می کند.
  • از سشوار برای گرم کردن لبه پایینی آیفون استفاده کنید. صفحه نمایش باید برای لمس کمی بیش از حد داغ باشد.
  • برای دستورالعمل های کامل در مورد نحوه استفاده از سشوار، این راهنما را بررسی کنید .
  • یک دقیقه صبر کنید تا چسب فرصتی برای رها شدن و ایجاد شکاف باز شود.
  • هنگامی که Anti-Clamp شکاف بزرگی ایجاد کرد، یک کلید بازشو زیر قاب پلاستیکی صفحه نمایش قرار دهید.
  • اگر ضد گیره شکاف کافی ایجاد نمی کند، حرارت بیشتری را به ناحیه اعمال کنید و دسته را یک چهارم دور بچرخانید.
  • بیش از یک چهارم دور در یک زمان نچرخید و یک دقیقه بین پیچ ها صبر کنید. بگذارید Anti-Camp و زمان کار را برای شما انجام دهند.
  • دو مرحله بعدی را رها کنید.

Bottom of Form

مرحله 7 لبه پایینی را گرم کنید

• • اگر از دسته مکش استفاده می کنید، دو مرحله بعدی را دنبال کنید تا صفحه نمایش شل شود.
  • از یک سشوار یا یک تفنگ حرارتی برای گرم کردن لبه پایینی آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.
  • هرگز سشوار خود را برای مدت طولانی در یک نقطه رها نکنید.

Bottom of Form

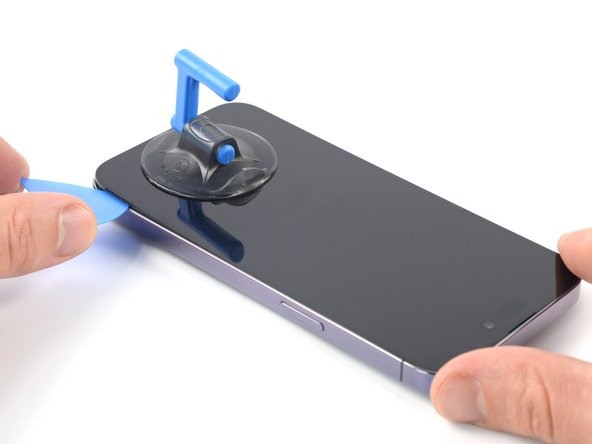

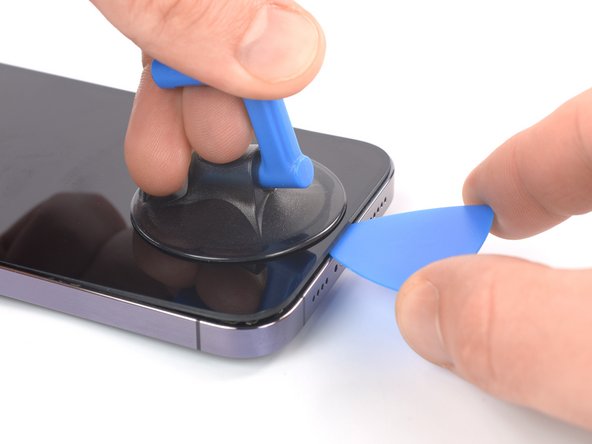

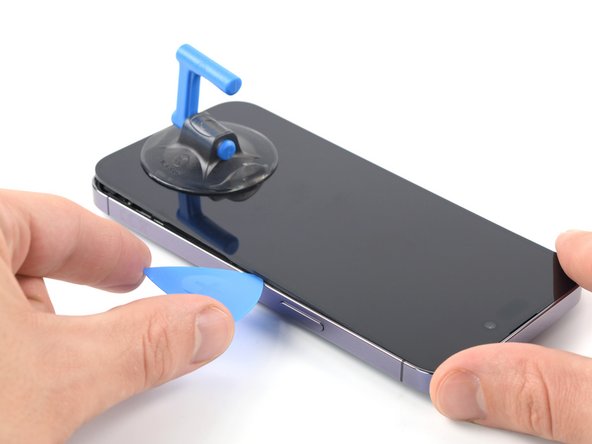

مرحله 8 یک انتخاب باز کننده وارد کنید

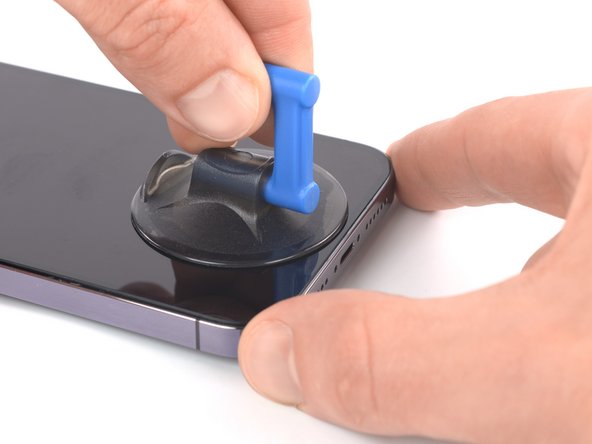

• • یک دستگیره مکش را به لبه پایینی صفحه نمایش بکشید، در حالی که از لبه شیشه اجتناب کنید.

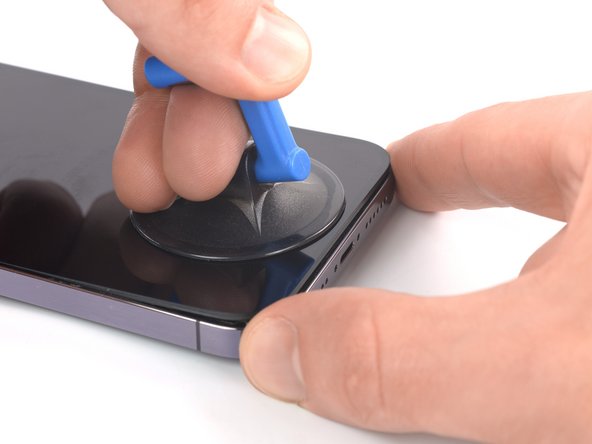

  • ساکشن کاپ را با فشار ثابت و محکم به سمت بالا بکشید تا فاصله کمی بین صفحه نمایش و قاب ایجاد شود.

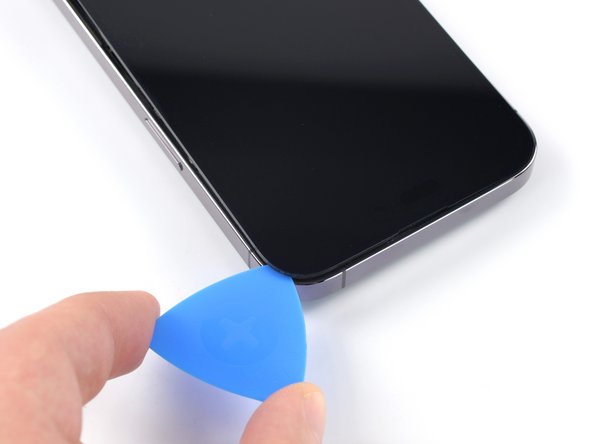

  • یک کلید بازشو در شکاف زیر قاب پلاستیکی صفحه نمایش قرار دهید .
  • چسب نگهدارنده صفحه نمایش در جای خود بسیار قوی است. ایجاد این شکاف اولیه به مقدار قابل توجهی نیرو نیاز دارد. اگر برای باز کردن شکاف مشکل دارید، حرارت بیشتری اعمال کنید و صفحه را به آرامی بالا و پایین تکان دهید تا چسب ضعیف شود تا جایی که شکاف کافی برای وارد کردن انتخاب باز شود.

مرحله 9 لبه سمت راست را گرم کنید

• • از یک سشوار برای گرم کردن لبه سمت راست آیفون (لبه با دکمه پاور) به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

مرحله 10 چسب مناسب را جدا کنید

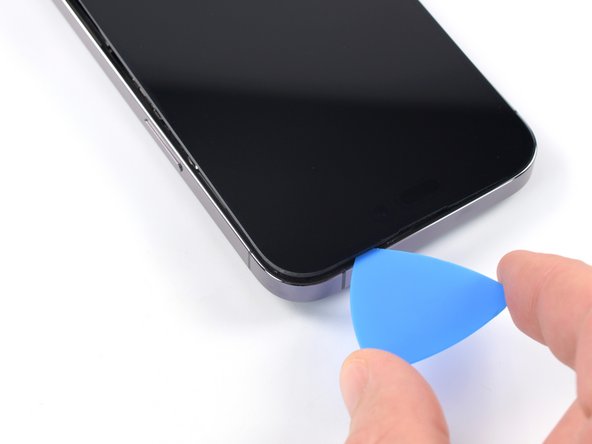

• • کلید بازشو را در گوشه پایین سمت راست آیفون بکشید تا چسب آن جدا شود.
  • به لغزیدن لبه سمت راست آیفون به سمت بالا ادامه دهید تا به گوشه بالا سمت راست برسید.
  • پیک خود را بیش از 3 میلی متر وارد نکنید، زیرا ممکن است به قطعات داخلی آسیب برساند.
  • قبل از ادامه، انتخاب را در گوشه سمت راست بالا بگذارید.

مرحله 11 لبه بالایی را گرم کنید

• • از یک سشوار برای گرم کردن لبه بالایی آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

مرحله 12 چسب لبه بالایی را برش دهید

• • انتخاب خود را در زیر لبه سمت راست بالای تلفن قرار دهید. آن را در گوشه بالا سمت راست بلغزانید و تا نیمه روی لبه بالایی آن را درست قبل از برش بلندگوی گوشی متوقف کنید.
  • پیک خود را بیش از 3 میلی متر وارد نکنید، زیرا ممکن است به سنسورهای بالایی آسیب برسانید.

مرحله 13 لبه سمت چپ را گرم کنید

• • از یک سشوار برای گرم کردن لبه سمت چپ آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

مرحله 14 اطلاعات صفحه

• • کابل های ظریفی در لبه سمت چپ آیفون شما وجود دارد. انتخاب خود را در اینجا وارد نکنید ، زیرا ممکن است به کابل ها آسیب برسانید.

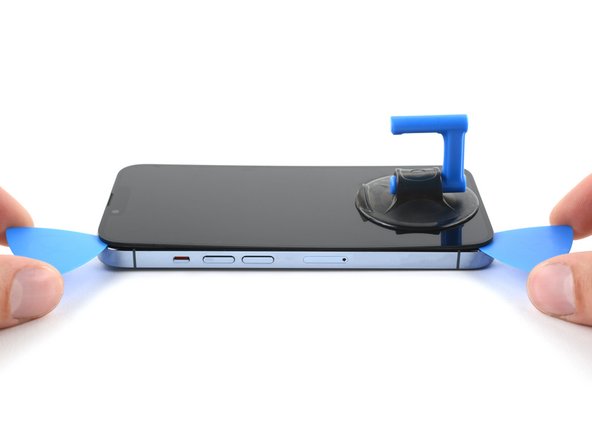

مرحله 15 چسب لبه سمت چپ را برش دهید

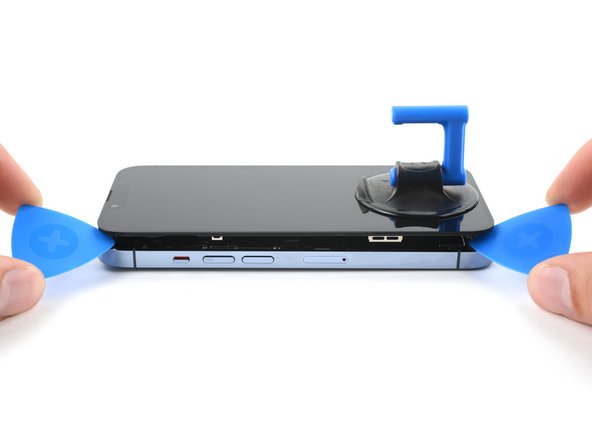

• • یک انتخاب باز دوم را در گوشه سمت چپ پایین آیفون قرار دهید.
  • هر دو شاخه را به طور همزمان بچرخانید تا زمانی که گیره های لبه سمت چپ آزاد شوند.
  • نیروی چرخش را به تدریج اعمال کنید.
  • اگر در جدا کردن چسب مشکل دارید، لبه سمت چپ را دوباره گرم کنید.

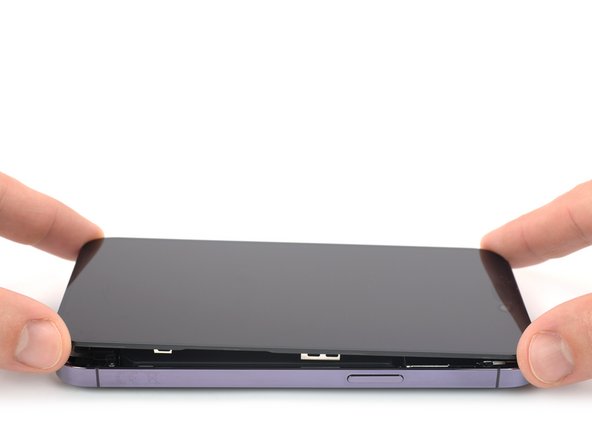

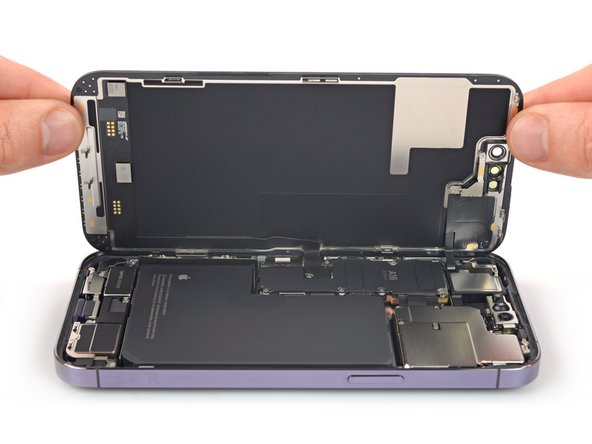

مرحله 16 آیفون را باز کنید

• • آیفون خود را بچرخانید تا لبه سمت راست رو به شما باشد.

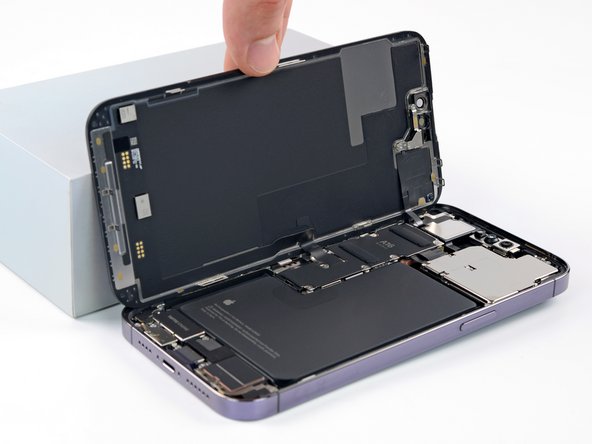

  • آیفون خود را با چرخاندن صفحه نمایش از سمت راست به سمت بالا، مانند جلد جلویی یک کتاب، باز کنید.
  • هنگام کار با تلفن، صفحه را به چیزی تکیه دهید تا آن را نگه دارید.
  • اگر چیزی برای تکیه دادن به صفحه نمایش در دسترس ندارید، دسته مکش شما می تواند این کار را انجام دهد .
  • در طول مونتاژ مجدد، صفحه را در موقعیتی قرار دهید، گیره ها را در امتداد لبه بالایی تراز کنید و قبل از اینکه بقیه صفحه را به پایین بکشید، لبه بالایی را به دقت فشار دهید. اگر به راحتی در جای خود کلیک نمی کند، وضعیت گیره ها را در اطراف محیط صفحه بررسی کنید و مطمئن شوید که خم نشده اند.

مرحله 17 پیچ های پوشش کانکتور باتری را باز کنید

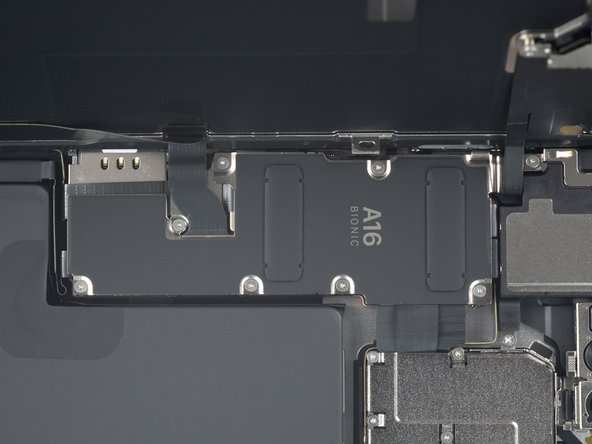

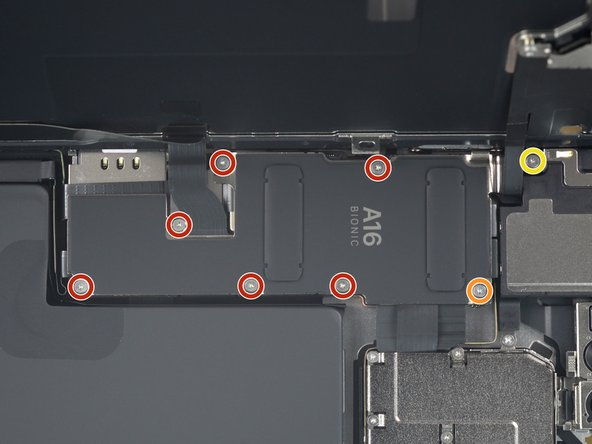

• • از یک پیچ گوشتی Y000 برای باز کردن هشت پیچی که پوشش کانکتور باتری را محکم می کند استفاده کنید:
  • شش پیچ به طول 1.3 میلی متر
  • یک پیچ به طول 1.6 میلی متر
  • یک پیچ به طول 1.9 میلی متر
  • در طول این تعمیر، هر پیچ را دنبال کنید و مطمئن شوید که دقیقاً از همان جایی که آمده است برمی گردد تا به آیفون شما آسیب نرسد.
  • در طول مونتاژ مجدد، این نکته خوبی برای روشن کردن آیفون خود و آزمایش تمام عملکردها قبل از اینکه صفحه نمایش را در جای خود ببندید، است. قبل از ادامه کار، مطمئن شوید که آیفون خود را به طور کامل خاموش کنید.

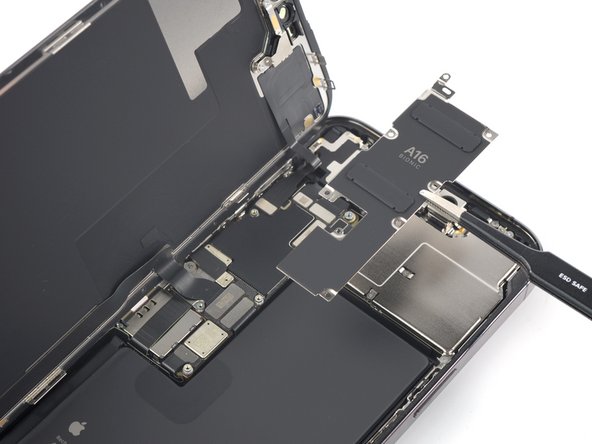

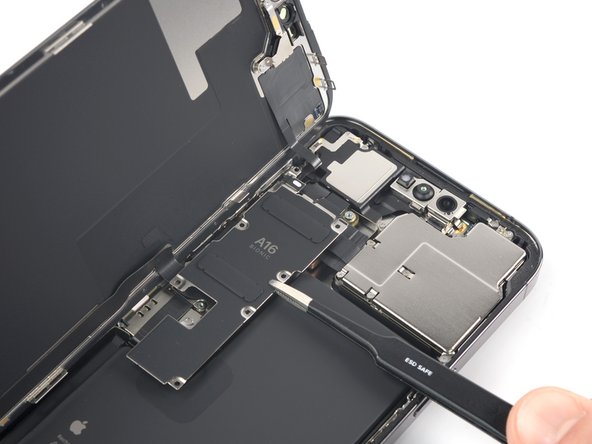

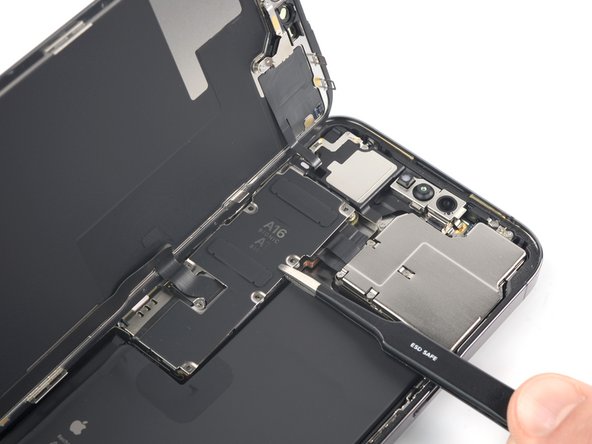

مرحله 18 پوشش کانکتور باتری را بردارید

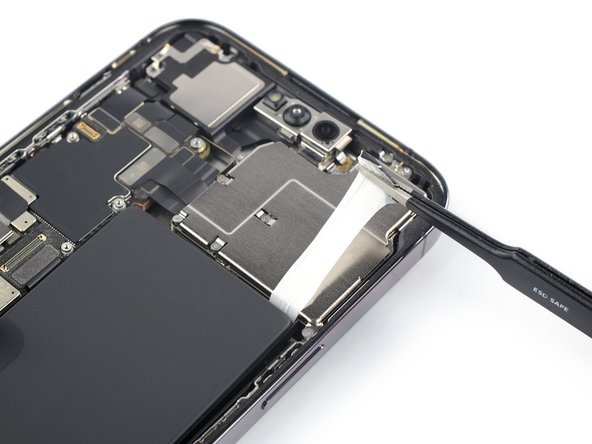

• • پوشش کانکتور را با یک موچین بگیرید و آن را به سمت پایین بلغزانید تا کابل های انعطاف پذیر پاک شوند.
  • پوشش کانکتور را بردارید.

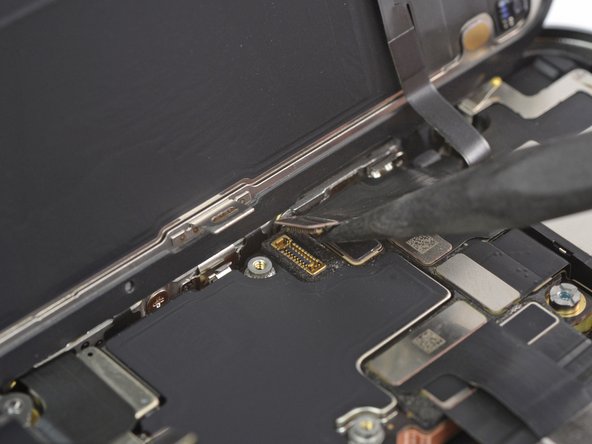

مرحله 19 باتری را جدا کنید

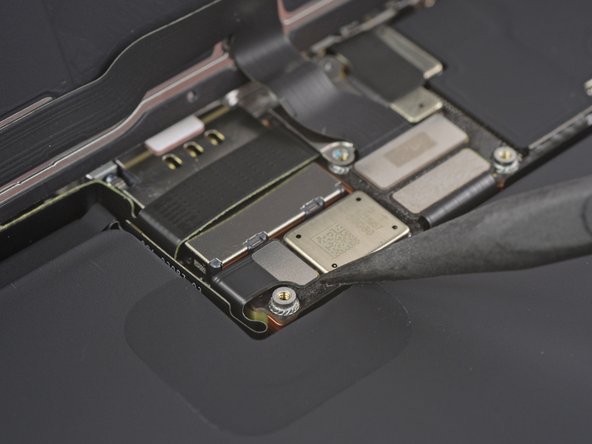

• • از انتهای نوک تیز یک اسپاگر برای جدا کردن کابل باتری با بیرون کشیدن کانکتور مستقیماً از سوکت آن استفاده کنید.
  • سعی کنید به مهر و موم سیلیکونی مشکی اطراف این و سایر اتصالات برد آسیب نرسانید. این مهر و موم محافظت بیشتری در برابر نفوذ آب و گرد و غبار ایجاد می کند.
  • کانکتور را کمی دورتر از برد منطقی خم کنید تا از تماس تصادفی آن با سوکت و تامین برق تلفن در حین تعمیر جلوگیری کنید.

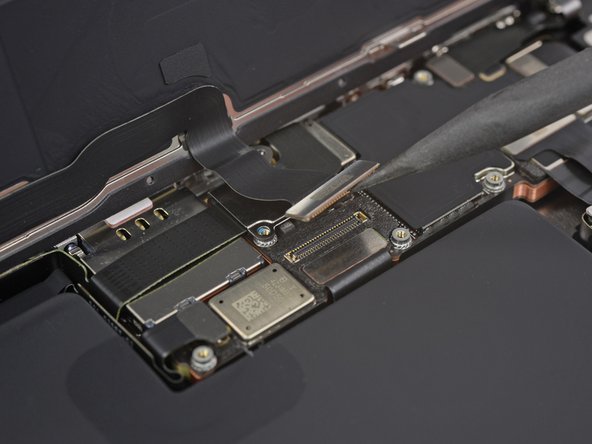

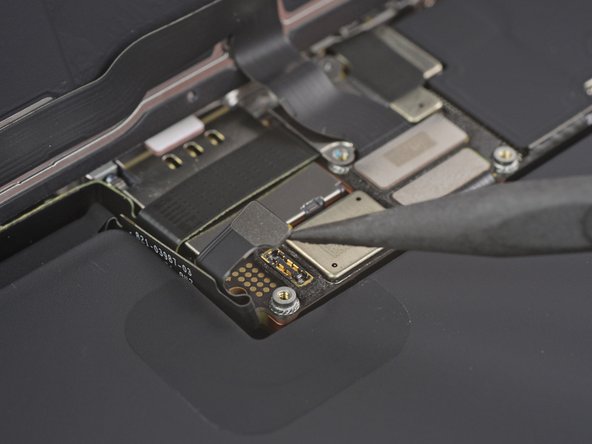

مرحله 20 کابل های نمایشگر را جدا کنید

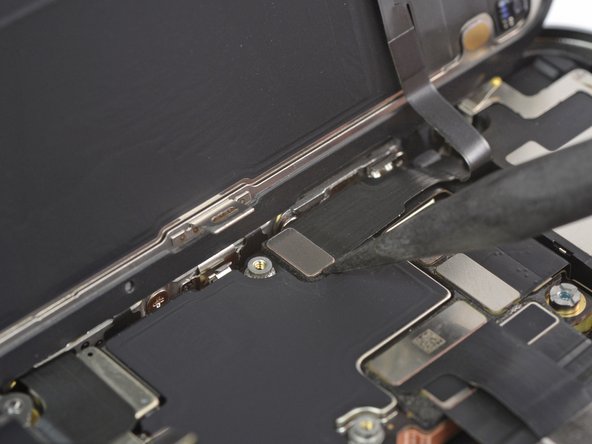

• • از انتهای نوک تیز یک اسپاگر برای جدا کردن اولین کابل نمایشگر با بیرون کشیدن کانکتور از سوکت آن استفاده کنید.
  • برای اتصال مجدد کانکتورهای فشاری مانند این، یک طرف را به دقت تراز کنید و فشار دهید تا در جای خود قرار گیرد، سپس در طرف دیگر تکرار کنید. وسط را فشار ندهید. اگر کانکتور اشتباه باشد، پین ها خم می شوند و باعث آسیب دائمی می شوند.

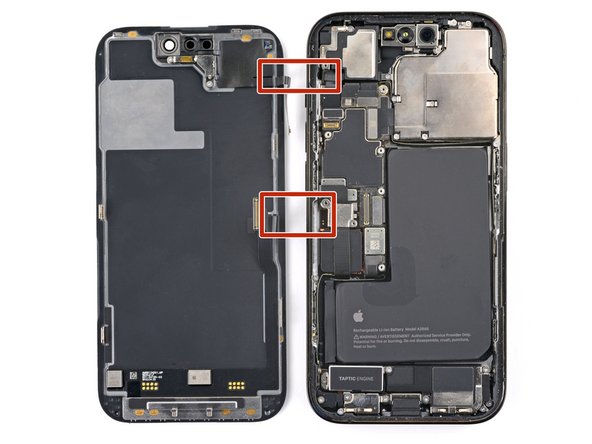

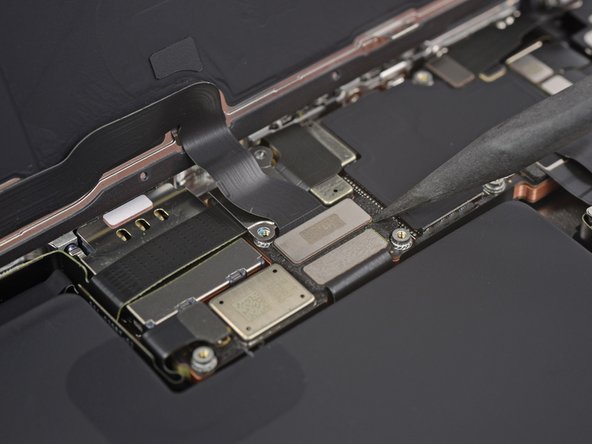

مرحله 21

• • از انتهای نوک تیز یک اسپاگر برای جدا کردن کابل نمایشگر دوم با بیرون کشیدن کانکتور مستقیماً از سوکت آن استفاده کنید.

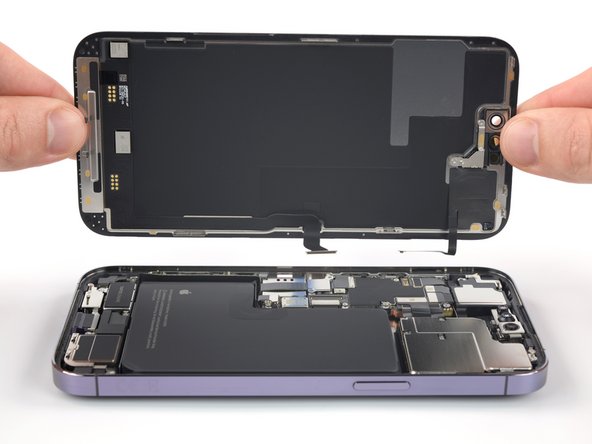

مرحله 22 صفحه را بردارید

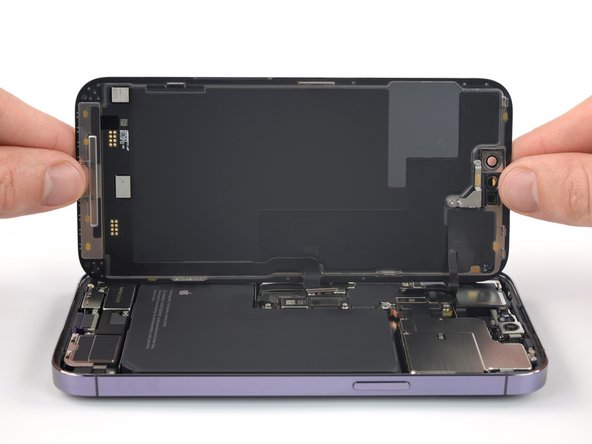

• • صفحه نمایش را بردارید.
  • بعد از تمیز کردن نواحی مربوطه با ایزوپروپیل الکل (بیش از 90 درصد) در جایی که لازم است، چسب جدید را بمالید.
  • در طول مونتاژ مجدد، اگر می خواهید چسب های صفحه نمایش را جایگزین کنید، در اینجا مکث کنید .

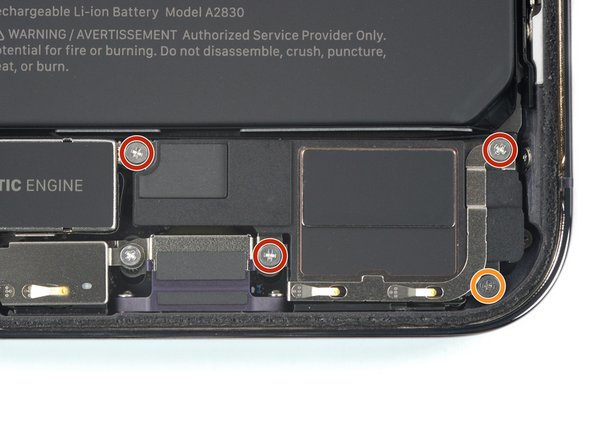

مرحله 23 پیچ های بلندگو را باز کنید

• • از درایور فیلیپس برای جدا کردن چهار پیچ 1.5 میلی متری که بلندگو را محکم می کنند استفاده کنید:
  • سه پیچ با سر کوچکتر
  • یک پیچ با سر بزرگتر

مرحله 24 بلندگو را شل کنید

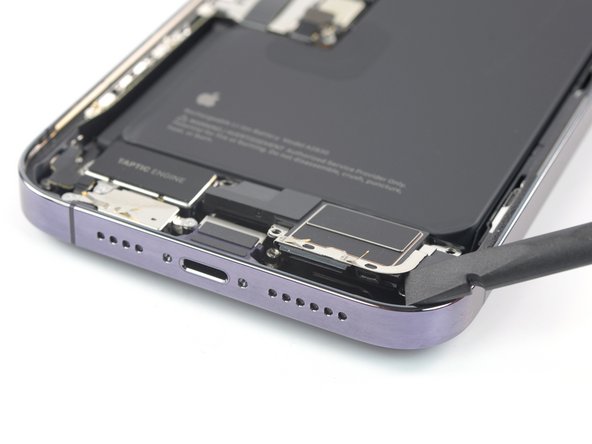

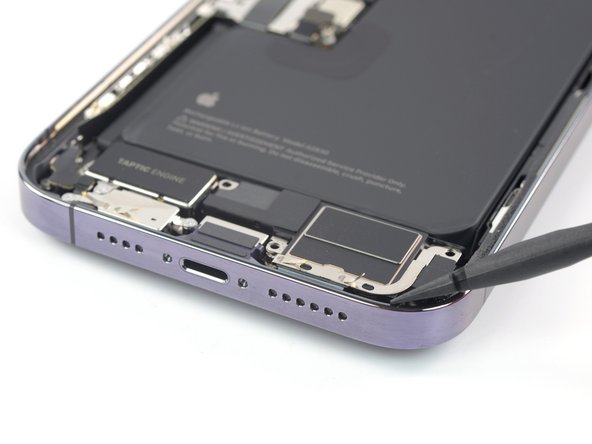

• • با استفاده از انتهای صاف یک اسپادر بلندگو را از گوشه سمت راست پایین گوشی بیرون بیاورید و شل کنید.

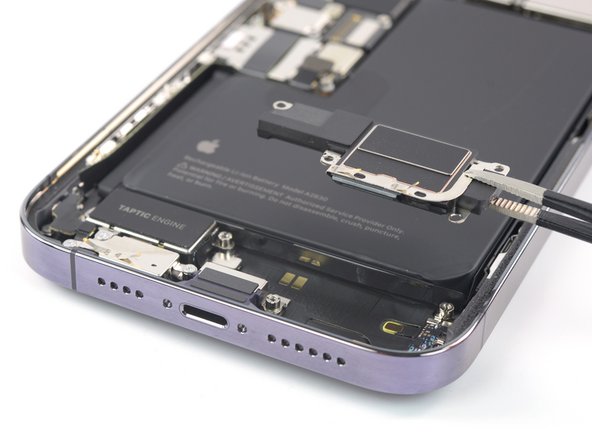

مرحله 25 بلندگو را بردارید

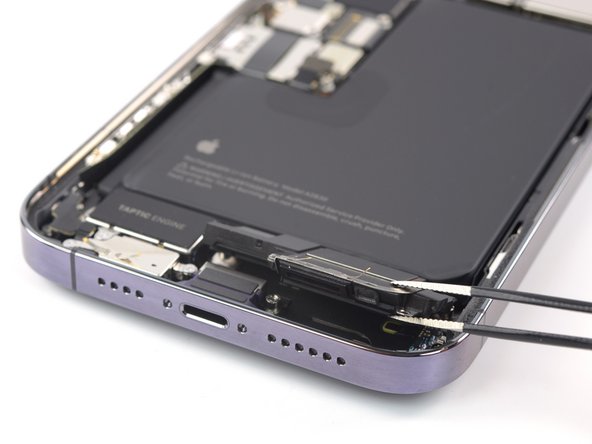

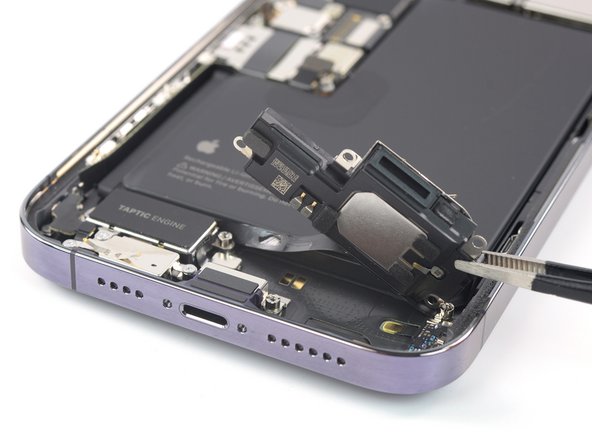

• • از یک موچین برای گرفتن بلندگو استفاده کنید.
  • بلندگو را کج کنید تا از نوار پشتی چسبی که به موتور Taptic منتهی می شود جدا شود.
  • بلندگو را بردارید.
  • هنگام نصب مجدد بلندگو، ابتدا آن را در قسمت باتری قرار دهید تا با نوار پشتی چسب تراز شود.

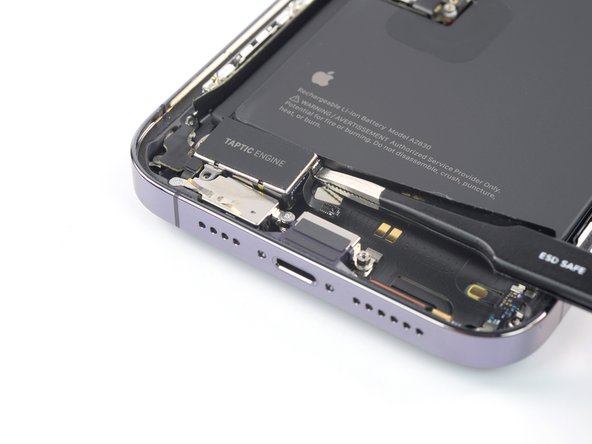

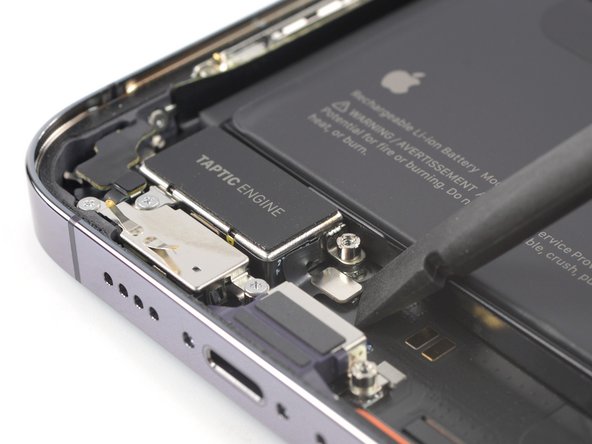

مرحله 26 موتور Taptic را جدا کنید

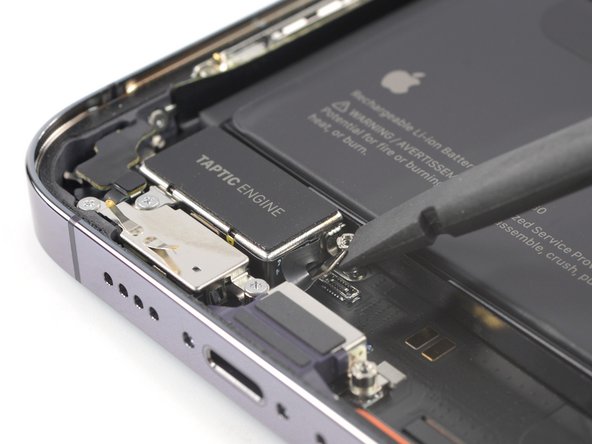

• • از یک اسپاجر برای جدا کردن موتور Taptic با بیرون کشیدن کانکتور از سوکت آن استفاده کنید.

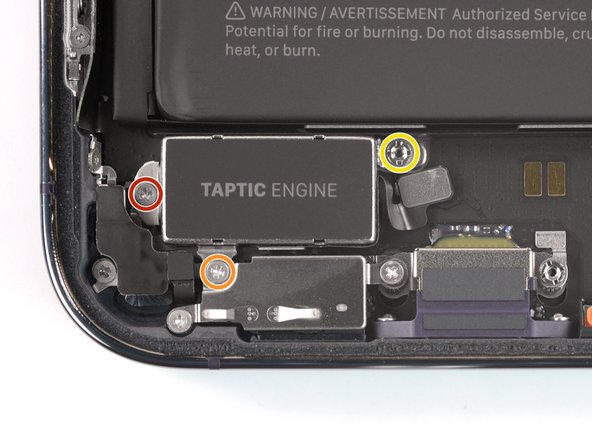

مرحله 27 پیچ های موتور Taptic را باز کنید

• • از یک پیچ گوشتی فیلیپس برای جدا کردن دو پیچی که موتور تاپتیک را محکم می کند استفاده کنید:
  • یک پیچ به طول 1.8 میلی متر
  • یک پیچ به طول 2.3 میلی متر
  • از یک پیچ گوشتی ایستاده برای جدا کردن پیچ ایستاده 2.9 میلی متری که موتور تاپتیک را محکم می کند، استفاده کنید.
  • پیچ های ایستاده بهتر است با استفاده از درایور یا بیت درایور اختصاصی جدا شوند. در یک پیچ گوشتی کوچک، یک پیچ گوشتی سر مسطح کوچک این کار را انجام می دهد – اما برای اطمینان از اینکه لغزش نمی کند و به اجزای اطراف آسیب نمی زند، احتیاط بیشتری به خرج دهید.

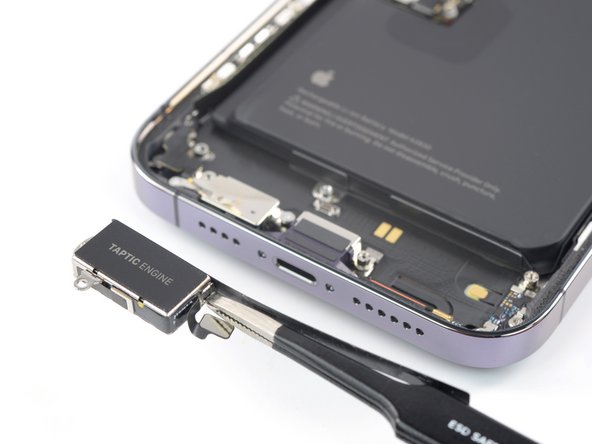

مرحله 28 موتور Taptic را بردارید

• • از یک موچین یا انگشتان خود برای برداشتن موتور Taptic استفاده کنید.

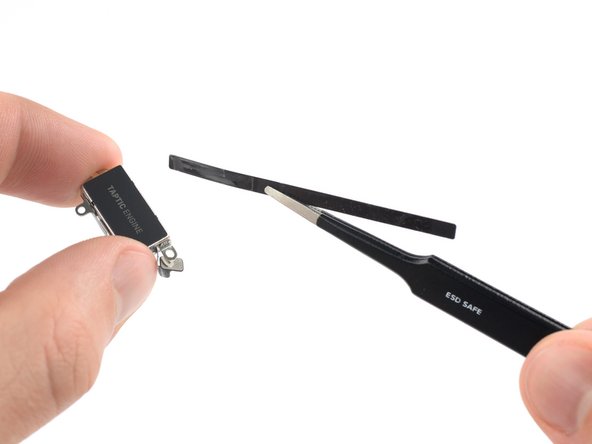

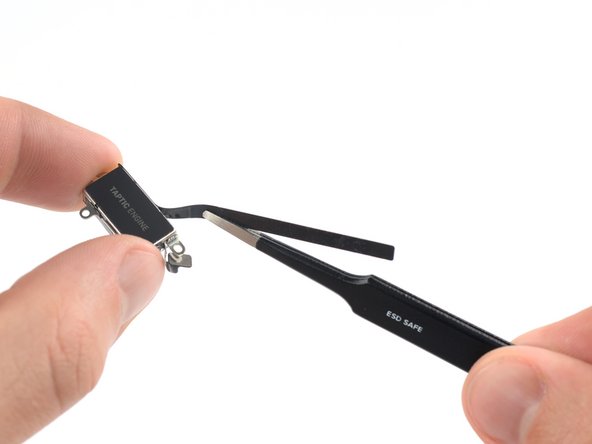

مرحله 29 نوار پشت چسبدار را انتقال دهید

• • اگر قطعه تعویضی شما همراه با نوار پلاستیکی در بالای موتور Taptic نیست، باید آن را به قطعه جایگزین خود منتقل کنید.
  • از انگشتان خود یا یک موچین استفاده کنید تا به آرامی نوار پشت چسب را از موتور Taptic جدا کنید.

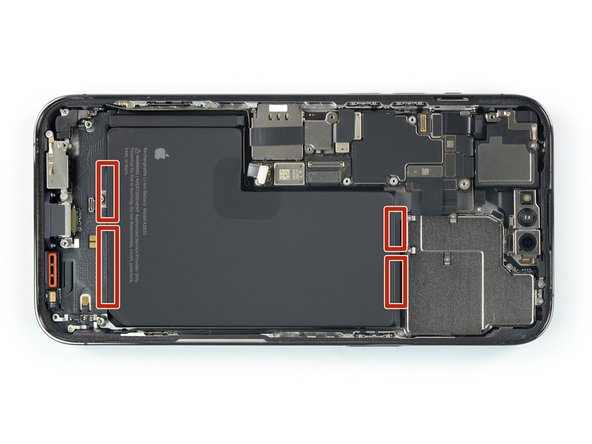

مرحله 30 زبانه های کششی چسب را پیدا کنید

• • چهار نوار چسب کشدار باتری را به قاب پشتی محکم می‌کند – دو نوار در لبه پایین باتری و دو نوار در لبه بالایی.
  • هر نوار چسب دارای یک زبانه کششی مشکی در انتهای آن است که کمی به لبه باتری چسبیده است.
  • در مراحل زیر، هر زبانه را بکشید تا چسب زیر باتری را به آرامی باز کنید. این چسب‌های سبک «نوار فرمان» در صورت کشیده شدن، چسبندگی خود را از دست می‌دهند، بنابراین می‌توانید باتری را به راحتی جدا کنید.
  • اگر نوارها شکستند، نترسید! آنها همیشه آنطور که در نظر گرفته شده کار نمی کنند. برای نکاتی در مورد از بین بردن نوارهای شکسته به خواندن ادامه دهید.

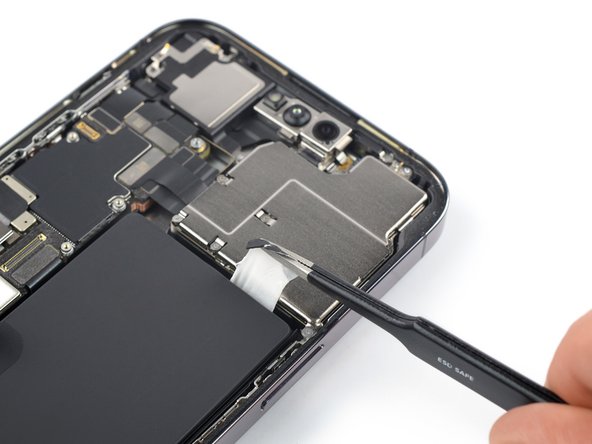

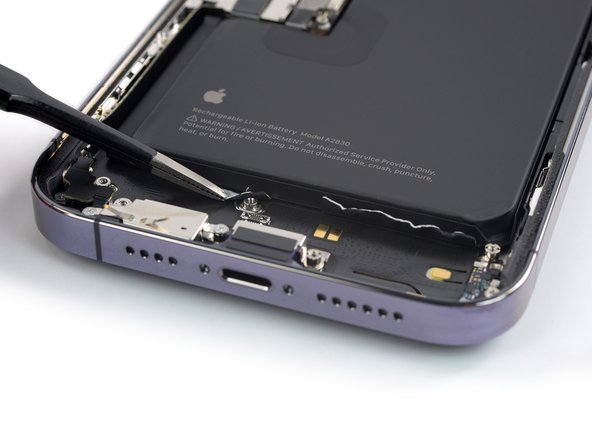

مرحله 31 چسب کشش را بردارید

• • احتیاط: باتری را با هیچ ابزار تیز ضربه نزنید. باتری سوراخ شده ممکن است مواد شیمیایی خطرناکی نشت کند یا آتش بگیرد.

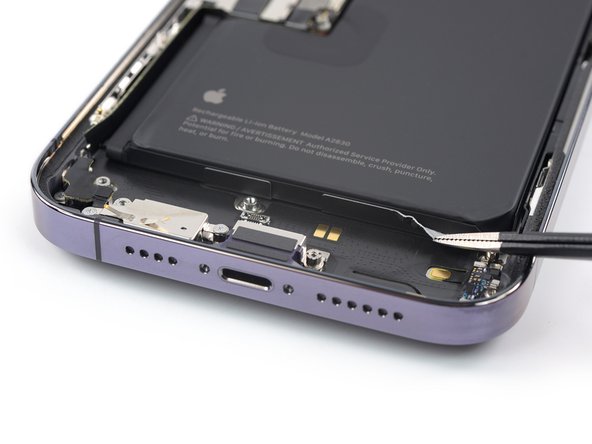

  • با استفاده از یک جفت موچین با دماغه، دو زبانه کششی چسب باتری در لبه پایینی باتری را جدا کنید.

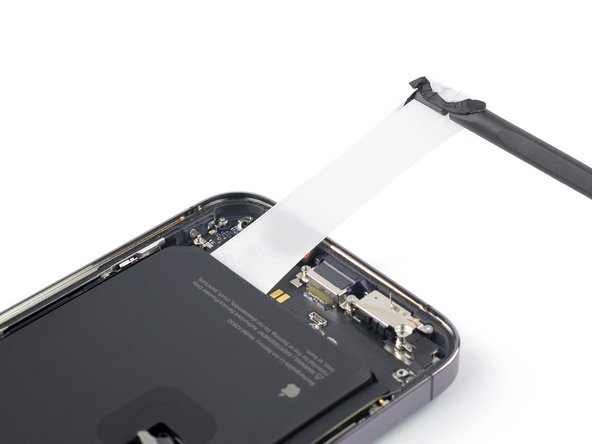

مرحله 32

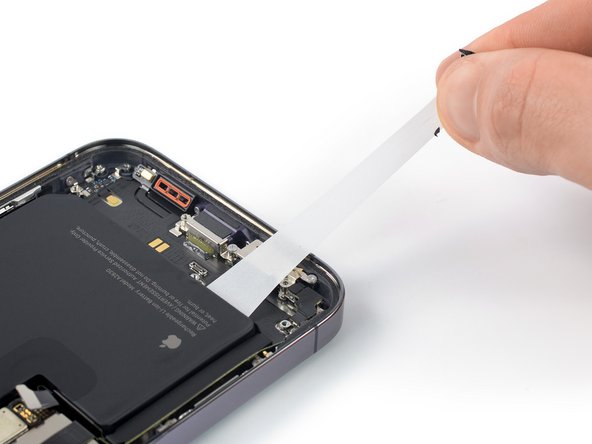

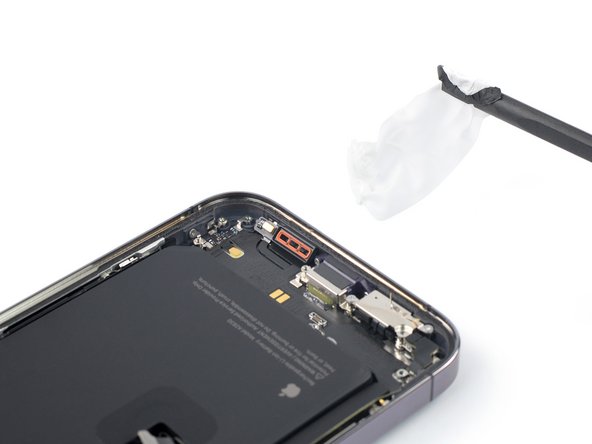

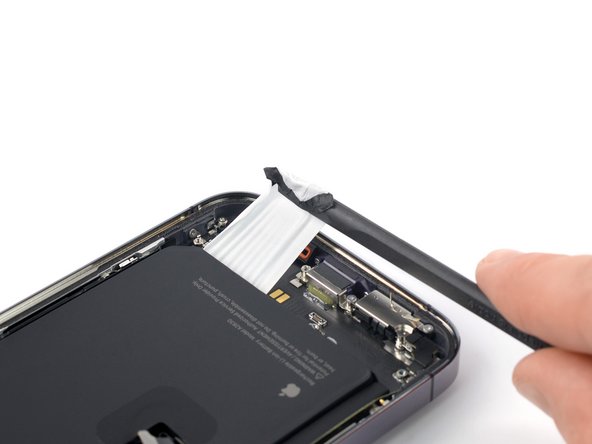

• • اولین زبانه کششی را با انگشتان خود بگیرید یا آن را دور یک اسپاگر بپیچید و به آرامی آن را از باتری جدا کنید و به سمت پایین آیفون بکشید.
  • به اندازه کافی محکم بکشید تا کشش روی نوار حفظ شود، اما آن را مجبور نکنید. به آن زمان زیادی بدهید تا کشیده شود و از زیر باتری جدا شود.
  • باتری را فشار ندهید آیفون را محکم در کناره های آن نگه دارید.
  • نوار را صاف و بدون چروک نگه دارید. سعی کنید کل نوار را به طور یکنواخت بکشید، نه اینکه عمدتاً از وسط یا یک طرف بکشید.
  • با زاویه کم بکشید تا نوار روی لبه باتری گیر نکند.
  • اگر نوار چسب پاره شد، سعی کنید آن را با استفاده از انگشتان یا موچین‌های خود بازیابی کنید و به کشیدن ادامه دهید – اما زیر باتری را فرو نبرید .
  • اگر هر یک از نوارهای چسب در زیر باتری شکسته شد و قابل بازیابی نبود، سعی کنید نوارهای دیگر را بردارید و سپس طبق دستورالعمل زیر عمل کنید.

مرحله 33

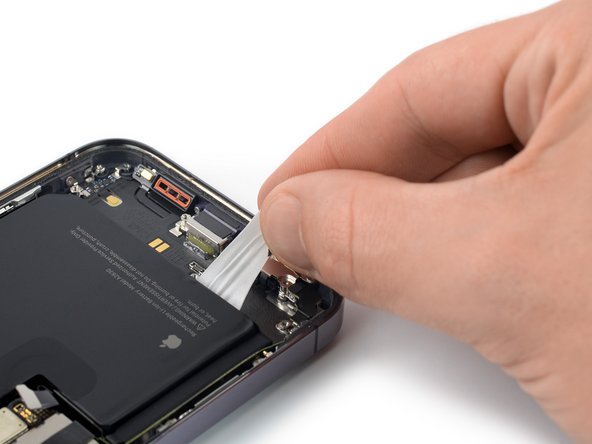

• • دومین زبانه کششی را با انگشتان خود یا مرکز اسپاگر بگیرید و آن را از باتری دور کنید و به سمت پایین آیفون بکشید.
  • همان روش نوار قبلی را دنبال کنید: باتری را فشار ندهید، نوار را صاف و بدون چروک نگه دارید و با زاویه کم بکشید.
  • اگر نوار چسب پاره شد، سعی کنید آن را با استفاده از انگشتان یا موچین‌های خود بازیابی کنید و به کشیدن ادامه دهید – اما زیر باتری را فرو نبرید .
  • اگر چسب زیر باتری پاره شد و قابل بازیابی نبود، به مرحله بعدی ادامه دهید.

مرحله 34

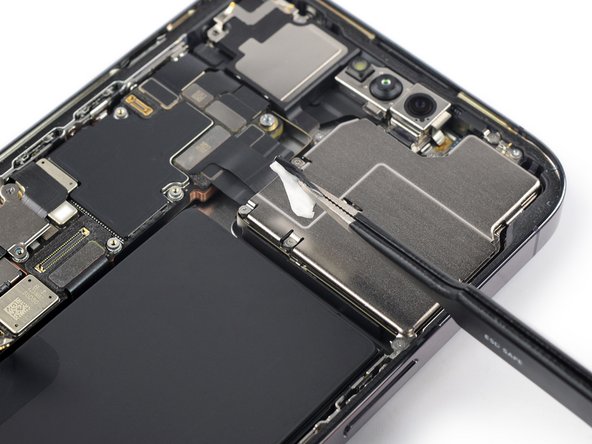

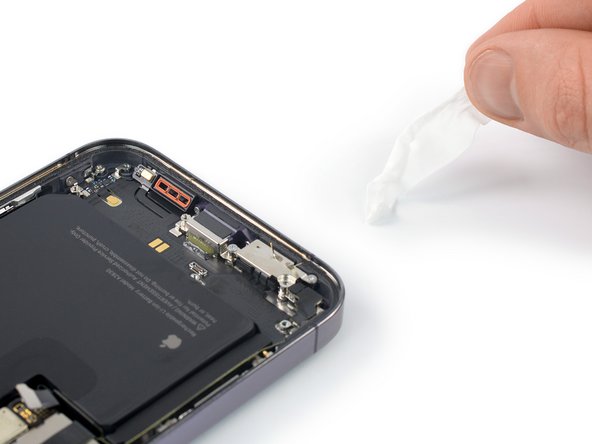

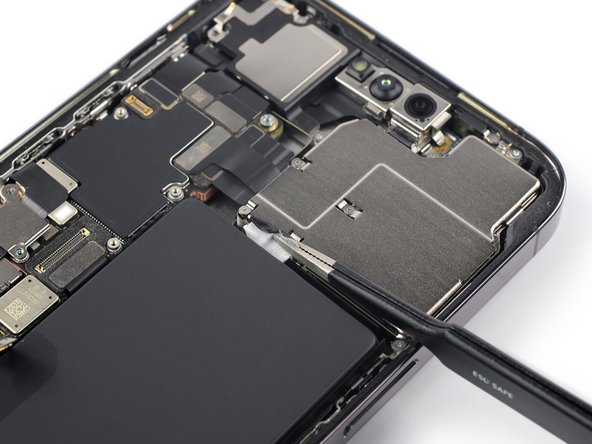

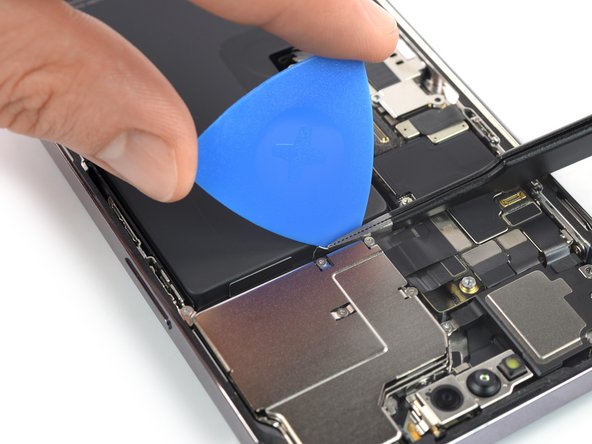

• • برای جدا کردن دو زبانه چسبنده باقیمانده باتری از لبه بالایی باتری، از یک موچین با دماغه کند و یک انتخاب بازشو استفاده کنید.

مرحله 35

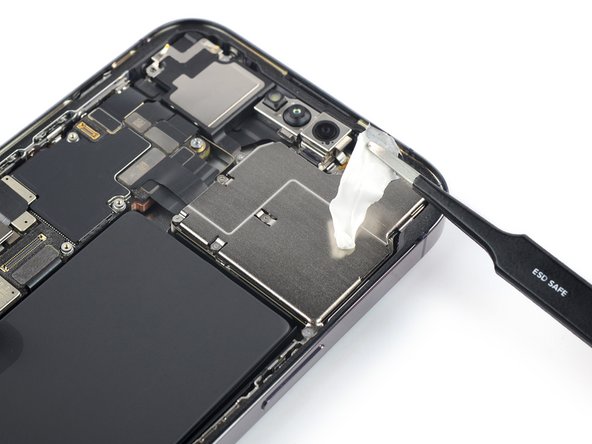

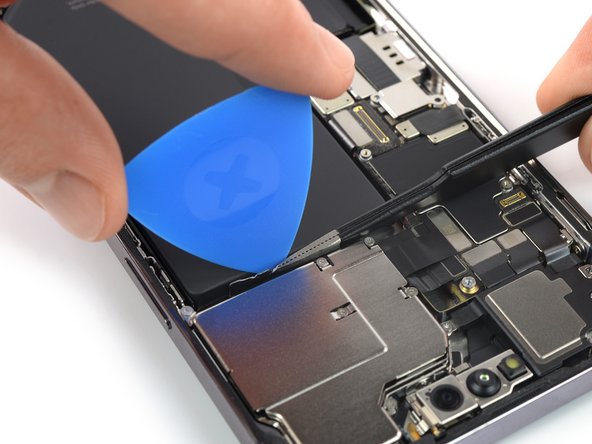

• • با استفاده از روش قبلی، زبانه سوم را از زیر باتری بکشید. سعی کنید چسب را روی چیزی نچسبانید.

مرحله 36

• • زبانه چسب باقی مانده را با همان روش بکشید. سعی کنید چسب را روی چیزی نچسبانید.
  • مراقب باشید با بیرون آمدن نوار چسب نهایی، باتری را از روی آیفون پرتاب نکنید.
  • اگر تمام نوارهای چسب را با موفقیت برداشتید، از مرحله بعدی صرفنظر کنید.
  • در غیر این صورت، به مرحله بعدی زیر ادامه دهید.

مرحله 37 نحوه جدا کردن باتری گیر کرده

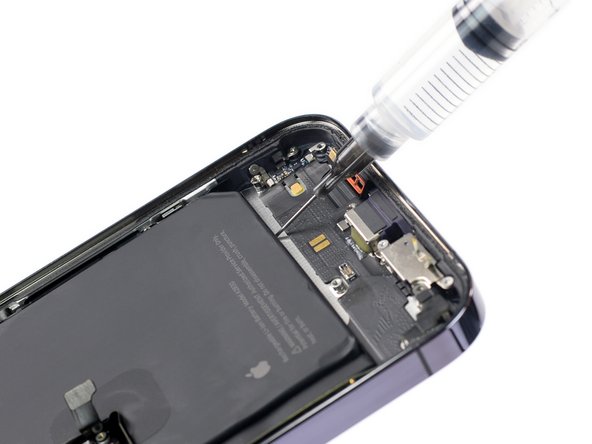

• • اگر هنوز در برداشتن باتری مشکل دارید، چند قطره ایزوپروپیل الکل با غلظت بالا (90 درصد یا بالاتر) را در زیر لبه باتری در ناحیه نوار چسب شکسته بمالید.
  • حدود یک دقیقه صبر کنید تا محلول الکل چسب را ضعیف کند.

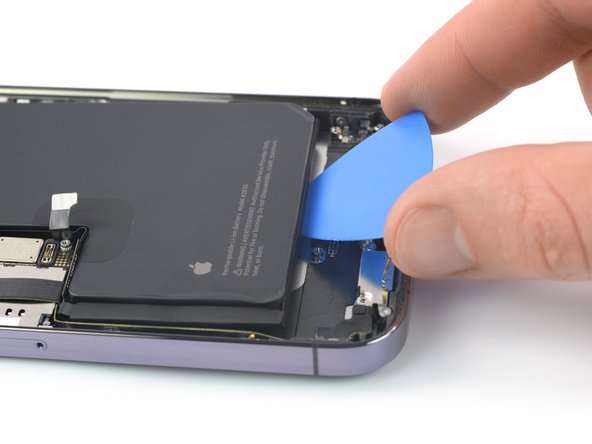

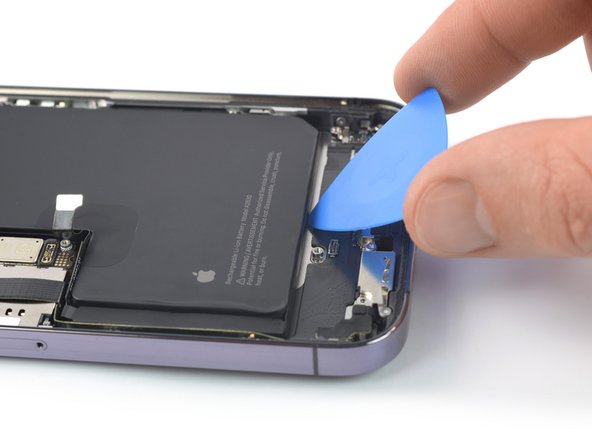

  • برای بلند کردن به آرامی باتری از یک گیره باز یا انتهای صاف اسپاجر استفاده کنید.
  • سعی نکنید به زور باتری را خارج کنید. در صورت نیاز، چند قطره دیگر الکل بمالید تا چسب بیشتر ضعیف شود. هرگز باتری را با ابزار پرز خود تغییر شکل یا سوراخ نکنید.

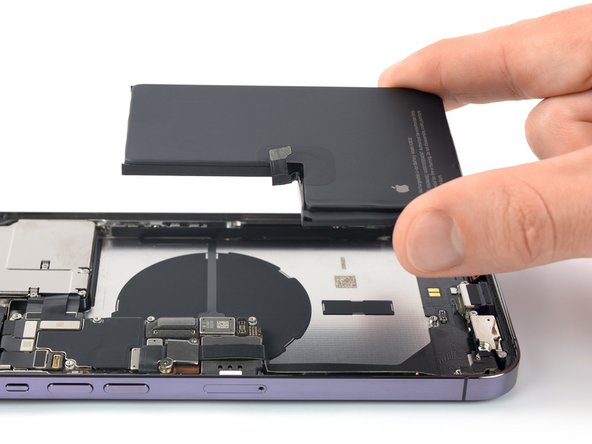

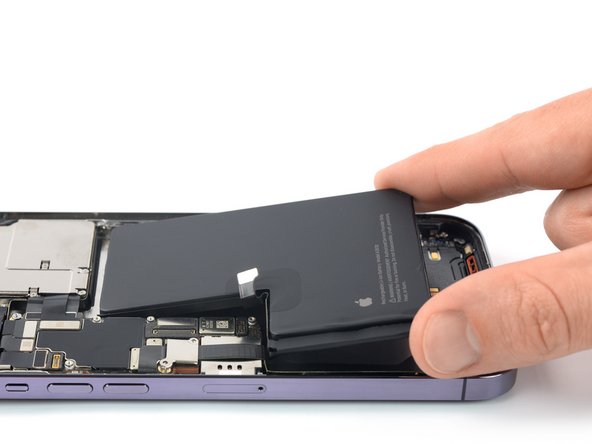

مرحله 38 باتری را خارج کنید

• • باتری را بردارید.
  • باتری آسیب دیده یا تغییر شکل داده شده را دوباره نصب نکنید، زیرا انجام این کار یک خطر بالقوه ایمنی است.
  • اگر محلول الکلی در گوشی باقی مانده است، قبل از نصب باتری جدید، آن را با دقت پاک کنید.
  • اگر باطری جدیدتان چسب از قبل نصب نشده بود، برای کمک به تعویض نوارهای چسب به این راهنما مراجعه کنید.
  • پس از مونتاژ مجدد یک راه اندازی مجدد نیرو انجام دهید . این می تواند از چندین مشکل جلوگیری کند و عیب یابی را ساده کند.

تقریبا تمام شد!

در صورت امکان، دستگاه خود را روشن کرده و تعمیر خود را قبل از نصب چسب جدید و آب بندی مجدد تست کنید.

برای مونتاژ مجدد دستگاه خود، این دستورالعمل ها را به ترتیب معکوس دنبال کنید. در طول مونتاژ مجدد، در صورت لزوم، پس از تمیز کردن نواحی مربوطه با ایزوپروپیل الکل (بیش از 90%)، چسب جدید را اعمال کنید.

برای عملکرد بهینه، باتری تازه نصب شده خود را پس از تکمیل این راهنما کالیبره کنید.

زباله های الکترونیکی خود را به یک  بازیافت دارای گواهی R2 یا e-Stewards ببرید .

تعمیر طبق برنامه پیش نرفت؟ برخی از  عیب‌یابی اولیه را امتحان کنید یا از انجمن پاسخ‌های ما کمک بخواهید.
