iPhone 13 Pro Max Loudspeaker Replacement

تعویض بلندگوی iPhone 13 Pro Max

تعویض بلندگوی iPhone 13 Pro Max

تعویض بلندگوی iPhone 13 Pro Max

معرفی

به مرحله 1 بروید

از این راهنما برای برداشتن و تعویض بلندگو در آیفون 13 پرو مکس استفاده کنید.

مرحله 1 پیچ های پنتالوب را بردارید

تعویض بلندگوی iPhone 13 Pro Max، پیچ‌های پنتالوب را بردارید: مرحله 1، تصویر 1 از 1

    • احتیاط: قبل از شروع، باتری آیفون خود را کمتر از 25 درصد خالی کنید. یک باتری لیتیوم یون شارژ شده در صورت سوراخ شدن تصادفی می تواند آتش بگیرد و/یا منفجر شود.
    • قبل از شروع جداسازی، آیفون خود را خاموش کنید.

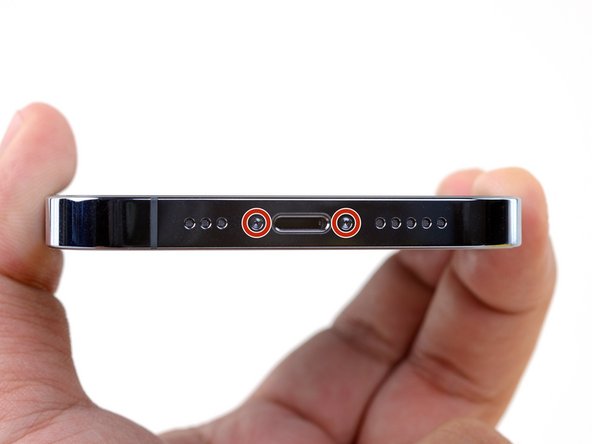

    • دو پیچ پنتالوبی P2 به طول 6.8 میلی متر در لبه پایین آیفون را باز کنید.
    • باز کردن نمایشگر آیفون، مهر و موم های ضد آب آن را به خطر می اندازد. قبل از اینکه این مرحله را پشت سر بگذارید، مهر و موم های جایگزین را آماده کنید، یا اگر آیفون خود را بدون تعویض مهر و موم دوباره سرهم می کنید، مراقب باشید که در معرض مایع قرار نگیرید.

مرحله 2 انتخاب های آغازین خود را علامت گذاری کنید

جایگزینی بلندگوی iPhone 13 Pro Max، انتخاب های ابتدایی خود را علامت بزنید: مرحله 2، تصویر 1 از 3جایگزینی بلندگوی iPhone 13 Pro Max، انتخاب های ابتدایی خود را علامت بزنید: مرحله 2، تصویر 2 از 3جایگزینی بلندگوی iPhone 13 Pro Max، انتخاب های اولیه خود را علامت بزنید: مرحله 2، تصویر 3 از 3

    • اگر بیش از حد قرار داده شود، یک انتخاب باز می تواند به دستگاه شما آسیب برساند. این مرحله را دنبال کنید تا انتخاب خود را علامت بزنید و از آسیب جلوگیری کنید.
    • 3 میلی متر از نوک آن را اندازه بگیرید و با یک نشانگر دائمی سوراخ باز را علامت بزنید.
    • همچنین می توانید گوشه های دیگر پیک را با اندازه های مختلف علامت گذاری کنید.
    • از طرف دیگر، یک سکه را با نوار چسب در فاصله 3 میلی متری از نوک آن بچسبانید.

مرحله 3 روی هر شکافی نوار بچسبانید

جایگزینی بلندگوی iPhone 13 Pro Max، چسباندن روی هر ترک: مرحله 3، تصویر 1 از 3جایگزینی بلندگوی iPhone 13 Pro Max، چسباندن روی هر ترک: مرحله 3، تصویر 2 از 3تعویض بلندگوی iPhone 13 Pro Max، چسباندن روی هر ترک: مرحله 3، تصویر 3 از 3

    • اگر صفحه نمایش آیفون شما ترک خورده است، از شکستگی بیشتر جلوگیری کنید و با چسباندن روی شیشه از آسیب بدنی در حین تعمیر جلوگیری کنید.
    • نوارهای چسب بسته بندی شفاف را روی صفحه آیفون قرار دهید تا تمام صورت پوشانده شود.
    • از عینک ایمنی استفاده کنید تا از چشمان خود در برابر هرگونه لرزش شیشه ای در طول تعمیر محافظت کنید.
    • اگر در مراحل بعدی نتوانستید ساکشن کاپ را بچسبانید، یک تکه چسب محکم (مانند نوار چسب) را در یک دسته تا کنید و به جای آن صفحه را با آن بلند کنید.
    • اگر همه چیز شکست خورد، می توانید ساکشن کاپ را روی صفحه نمایش بچسبانید.

مرحله 4 دستورالعمل ضد گیره

دستورالعمل تعویض بلندگوی iPhone 13 Pro Max، Anti-Camp: مرحله 4، تصویر 1 از 3دستورالعمل تعویض بلندگوی iPhone 13 Pro Max، Anti-Camp: مرحله 4، تصویر 2 از 3تعویض بلندگوی iPhone 13 Pro Max، دستورالعمل ضد گیره: مرحله 4، تصویر 3 از 3

    • سه مرحله بعدی Anti-Clamp را نشان می‌دهد، ابزاری که ما برای آسان‌تر کردن فرآیند باز کردن طراحی کرده‌ایم. اگر از Anti-Clamp استفاده نمی کنید، سه مرحله را برای یک روش جایگزین نادیده بگیرید.
    • برای دستورالعمل های کامل در مورد نحوه استفاده از ضد گیره، این راهنما را بررسی کنید .
    • دستگیره آبی رنگ را به سمت عقب بکشید تا بازوهای Anti-Clamp باز شوند.
    • بازوها را روی لبه چپ یا راست آیفون خود بکشید.
    • ساکشن کاپ ها را نزدیک لبه پایین آیفون قرار دهید – یکی در جلو و دیگری در پشت.
    • فنجان ها را به هم فشار دهید تا محل مورد نظر مکش شود.
    • اگر متوجه شدید که سطح آیفون شما خیلی لغزنده است که Anti-Clamp نمی تواند روی آن بماند، می توانید از نوار چسب برای ایجاد یک سطح محکم تر استفاده کنید .

مرحله 5

جایگزینی بلندگوی iPhone 13 Pro Max: مرحله 5، تصویر 1 از 3جایگزینی بلندگوی iPhone 13 Pro Max: مرحله 5، تصویر 2 از 3جایگزینی بلندگوی iPhone 13 Pro Max: مرحله 5، تصویر 3 از 3

    • دسته آبی را از لولا دور کنید تا حالت باز شدن را درگیر کنید.
    • دسته را در جهت عقربه های ساعت بچرخانید تا ببینید که فنجان ها شروع به کشیده شدن می کنند.
    • اطمینان حاصل کنید که مکنده ها در یک راستا با یکدیگر قرار دارند. اگر شروع به لیز خوردن از تراز کردند، ساکشن کاپ ها را کمی شل کنید و بازوها را دوباره مرتب کنید.

مرحله 6

جایگزینی بلندگوی iPhone 13 Pro Max: مرحله 6، تصویر 1 از 3جایگزینی بلندگوی iPhone 13 Pro Max: مرحله 6، تصویر 2 از 3جایگزینی بلندگوی iPhone 13 Pro Max: مرحله 6، تصویر 3 از 3

    • آیفون خود را روی چیزهای محکمی مانند کتاب جلد گالینگور پشتیبانی کنید تا بدون هندزفری و موازی با زمین قرار گیرد. این کار را در مراحل زیر آسان تر می کند.
    • از سشوار برای گرم کردن لبه پایینی آیفون استفاده کنید. صفحه نمایش باید برای لمس کمی بیش از حد داغ باشد.
    • برای دستورالعمل های کامل در مورد نحوه استفاده از سشوار، این راهنما را بررسی کنید .
    • یک دقیقه صبر کنید تا چسب فرصتی برای رها شدن و ایجاد شکاف باز شود.
    • هنگامی که Anti-Clamp شکاف بزرگی ایجاد کرد، یک کلید بازشو زیر قاب پلاستیکی صفحه نمایش قرار دهید.
    • اگر ضد گیره شکاف کافی ایجاد نمی کند، حرارت بیشتری را به ناحیه اعمال کنید و دسته را یک چهارم دور بچرخانید.
    • بیش از یک ربع دور در یک زمان نچرخید و بین پیچ ها یک دقیقه صبر کنید. بگذارید Anti-Camp و زمان کار را برای شما انجام دهند.
    • از سه مرحله بعدی بگذرید.

مرحله 7 لبه پایینی را گرم کنید

تعویض بلندگوی iPhone 13 Pro Max، لبه پایینی را گرم کنید: مرحله 7، تصویر 1 از 1

    • از یک سشوار یا یک تفنگ حرارتی برای گرم کردن لبه پایینی آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.
    • هرگز سشوار خود را برای مدت طولانی در یک نقطه رها نکنید.

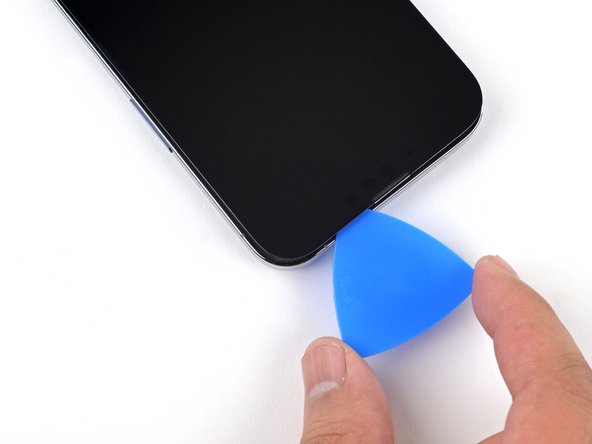

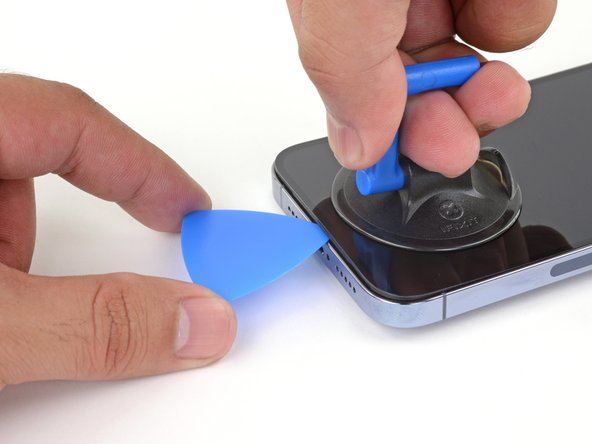

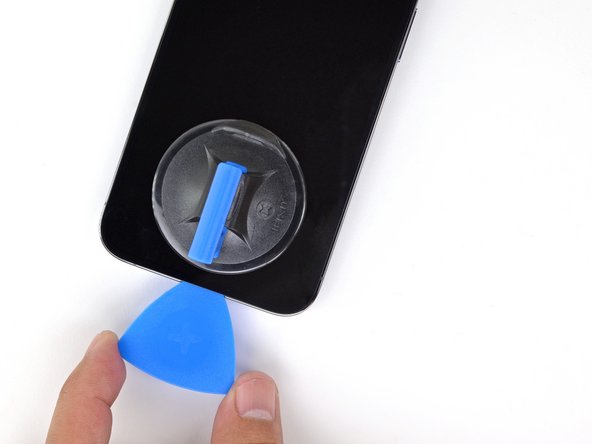

مرحله 8 یک انتخاب باز کننده وارد کنید

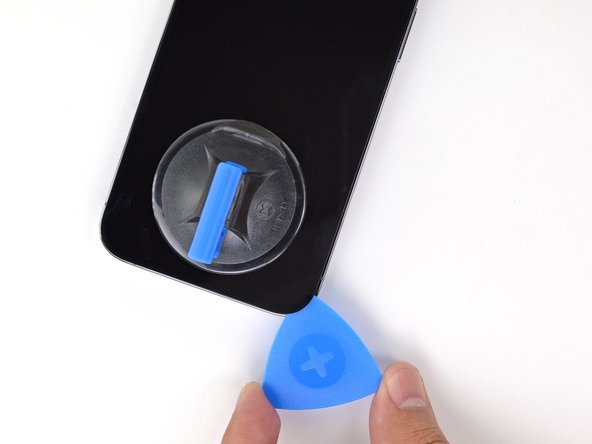

جایگزینی بلندگوی iPhone 13 Pro Max، یک انتخاب بازکننده قرار دهید: مرحله 8، تصویر 1 از 3جایگزینی بلندگوی iPhone 13 Pro Max، یک انتخاب بازکننده قرار دهید: مرحله 8، تصویر 2 از 3جایگزینی بلندگوی iPhone 13 Pro Max، یک انتخاب بازکننده قرار دهید: مرحله 8، تصویر 3 از 3

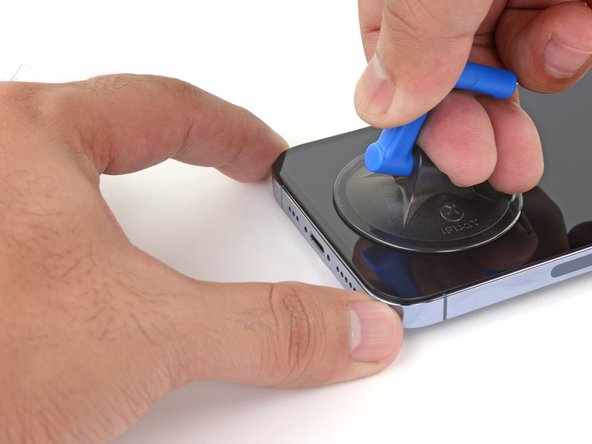

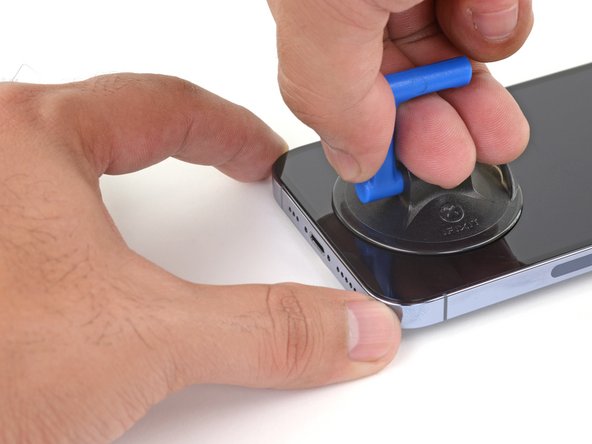

    • یک دسته مکش را روی لبه پایینی گوشی قرار دهید، در حالی که از لبه شیشه اجتناب کنید.
    • ساکشن کاپ را با فشار ثابت و محکم به سمت بالا بکشید تا فاصله کمی بین صفحه نمایش و قاب ایجاد شود.

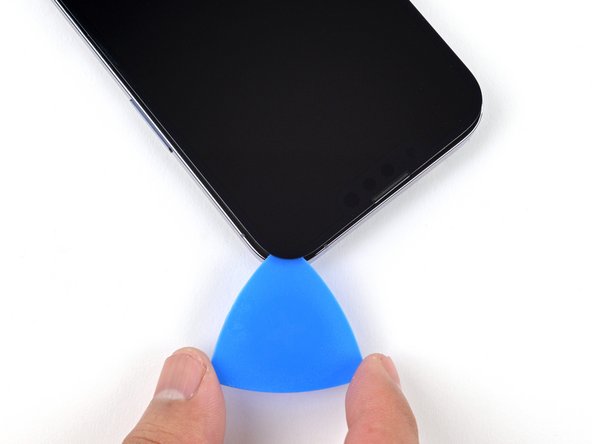

    • یک کلید بازشو در شکاف زیر قاب پلاستیکی صفحه نمایش قرار دهید .
    • چسب ضد آب که صفحه را در جای خود نگه می دارد بسیار قوی است. ایجاد این شکاف اولیه به مقدار قابل توجهی نیرو نیاز دارد. اگر برای باز کردن شکاف مشکل دارید، حرارت بیشتری اعمال کنید و صفحه را به آرامی بالا و پایین تکان دهید تا چسب ضعیف شود تا جایی که شکاف کافی برای وارد کردن ابزار ایجاد کنید.

مرحله 9 لبه سمت راست را گرم کنید

جایگزینی بلندگوی iPhone 13 Pro Max، گرم کردن لبه سمت راست: مرحله 9، تصویر 1 از 2جایگزینی بلندگوی iPhone 13 Pro Max، گرم کردن لبه سمت راست: مرحله 9، تصویر 2 از 2

    • از یک سشوار برای گرم کردن لبه سمت راست آیفون (لبه با دکمه پاور) به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

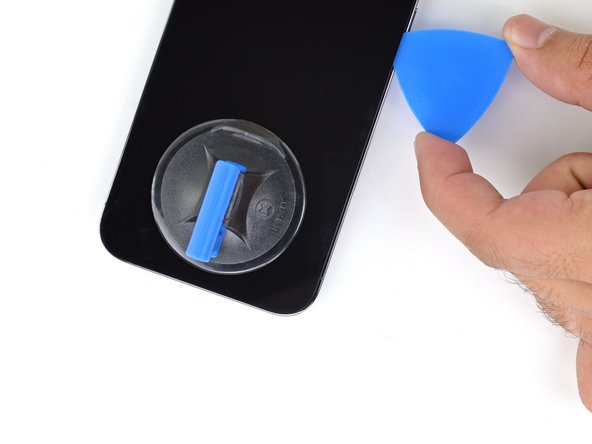

مرحله 10 چسب مناسب را جدا کنید

جایگزینی بلندگوی iPhone 13 Pro Max، چسب سمت راست را جدا کنید: مرحله 10، تصویر 1 از 3تعویض بلندگوی iPhone 13 Pro Max، چسب سمت راست را جدا کنید: مرحله 10، تصویر 2 از 3تعویض بلندگوی iPhone 13 Pro Max، چسب سمت راست را جدا کنید: مرحله 10، تصویر 3 از 3

    • کلید بازشو را در گوشه پایین سمت راست آیفون بکشید تا چسب آن جدا شود.
    • به لغزیدن لبه سمت راست آیفون به سمت بالا ادامه دهید تا به گوشه بالا سمت راست برسید.
    • پیک خود را بیش از 3 میلی متر وارد نکنید، زیرا ممکن است به قطعات داخلی آسیب برساند.
    • قبل از ادامه، انتخاب را در گوشه سمت راست بالا بگذارید.

مرحله 11 لبه بالایی را گرم کنید

جایگزینی بلندگوی iPhone 13 Pro Max، لبه بالایی را گرم کنید: مرحله 11، تصویر 1 از 1

    • از یک سشوار برای گرم کردن لبه بالایی آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

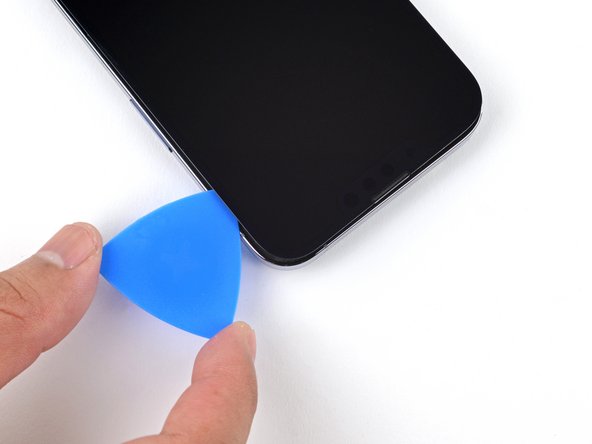

مرحله 12 چسب بالایی را جدا کنید

تعویض بلندگوی iPhone 13 Pro Max، چسب بالایی را جدا کنید: مرحله 12، تصویر 1 از 3تعویض بلندگوی iPhone 13 Pro Max، چسب بالایی را جدا کنید: مرحله 12، تصویر 2 از 3تعویض بلندگوی iPhone 13 Pro Max، چسب بالایی را جدا کنید: مرحله 12، تصویر 3 از 3

    • برش بازشو را در گوشه سمت راست بالای آیفون بکشید تا چسب بالایی جدا شود.
    • پیک خود را بیش از 3 میلی متر وارد نکنید، زیرا ممکن است به سنسورهای بالایی آسیب برسانید.
    • قبل از ادامه، انتخاب را در گوشه بالا سمت چپ بگذارید.

مرحله 13 لبه سمت چپ را گرم کنید

تعویض بلندگوی iPhone 13 Pro Max، لبه سمت چپ را گرم کنید: مرحله 13، تصویر 1 از 2تعویض بلندگوی iPhone 13 Pro Max، لبه سمت چپ را گرم کنید: مرحله 13، تصویر 2 از 2

    • از یک سشوار برای گرم کردن لبه سمت چپ آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

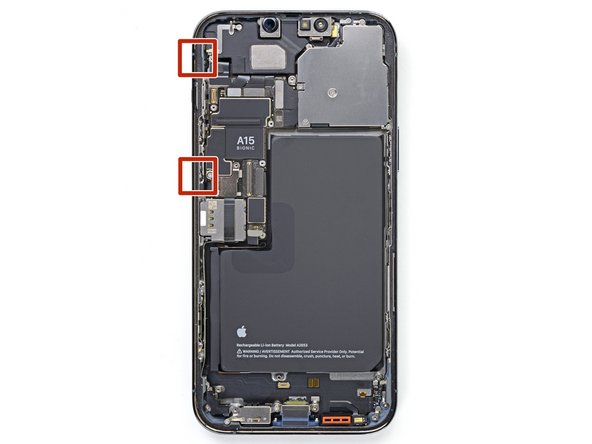

مرحله 14 اطلاعات صفحه

تعویض بلندگو آیفون 13 پرو مکس، اطلاعات صفحه نمایش: مرحله 14، تصویر 1 از 1

    • کابل های ظریفی در لبه سمت چپ آیفون شما وجود دارد. انتخاب خود را در اینجا وارد نکنید ، زیرا ممکن است به کابل ها آسیب برسانید.

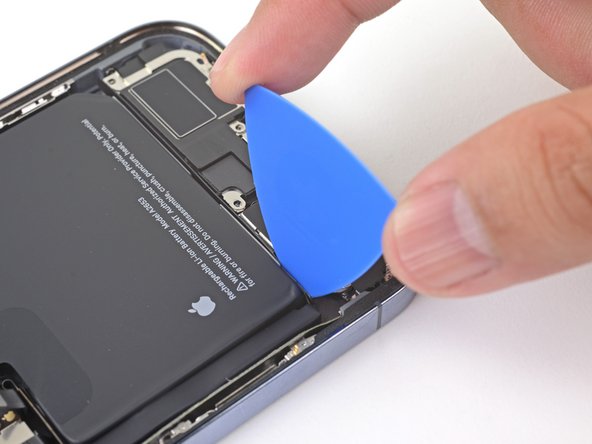

مرحله 15 چسب سمت چپ را جدا کنید

تعویض بلندگوی iPhone 13 Pro Max، چسب سمت چپ را جدا کنید: مرحله 15، تصویر 1 از 2تعویض بلندگوی iPhone 13 Pro Max، چسب سمت چپ را جدا کنید: مرحله 15، تصویر 2 از 2

    • یک انتخاب باز دوم را در گوشه سمت چپ پایین آیفون قرار دهید.
    • هر دو شاخه را به طور همزمان بچرخانید تا زمانی که گیره های لبه سمت چپ آزاد شوند.
    • نیروی چرخش را به تدریج اعمال کنید.
    • اگر در جدا کردن چسب مشکل دارید، لبه سمت چپ را دوباره گرم کنید.

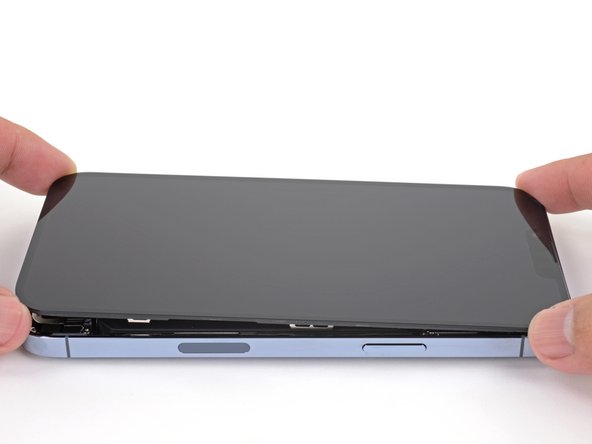

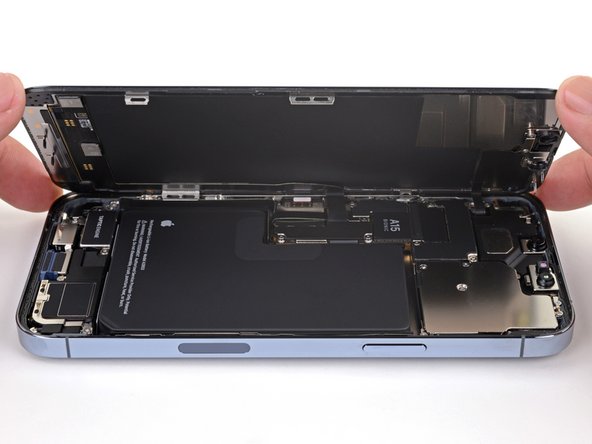

مرحله 16 آیفون را باز کنید

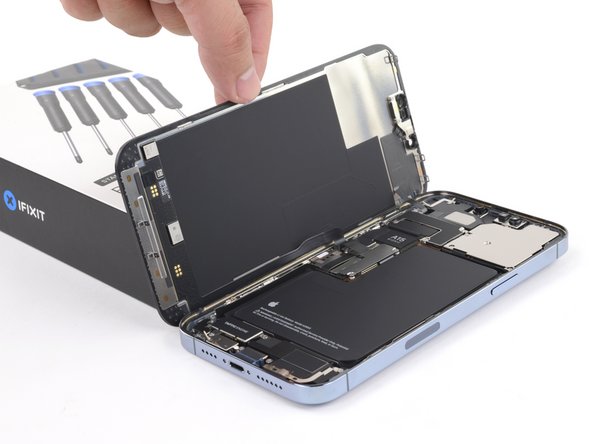

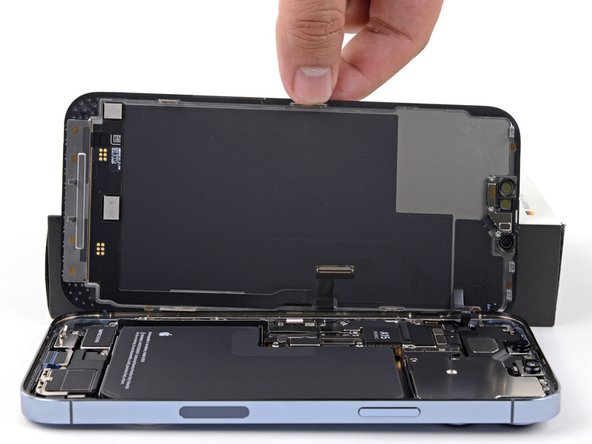

جایگزینی بلندگوی iPhone 13 Pro Max، آیفون را باز کنید: مرحله 16، تصویر 1 از 3جایگزینی بلندگوی iPhone 13 Pro Max، آیفون را باز کنید: مرحله 16، تصویر 2 از 3تعویض بلندگوی iPhone 13 Pro Max، آیفون را باز کنید: مرحله 16، تصویر 3 از 3

    • دسته مکش خود را از روی صفحه نمایش بردارید.
    • آیفون خود را بچرخانید تا لبه سمت راست رو به شما باشد.
    • آیفون خود را با چرخاندن نمایشگر از سمت راست به سمت بالا، مانند جلد جلویی یک کتاب، باز کنید.
    • هنوز سعی نکنید نمایشگر را به طور کامل جدا کنید، زیرا چندین کابل نواری شکننده همچنان آن را به برد منطقی آیفون متصل می کنند.
    • هنگام کار با تلفن، نمایشگر را به چیزی تکیه دهید تا آن را نگه دارید.
    • در حین مونتاژ مجدد، نمایشگر را در موقعیت خود قرار دهید، گیره ها را در امتداد لبه بالایی تراز کنید، و قبل از اینکه بقیه قسمت های نمایشگر را پایین بیاورید، لبه بالایی را به دقت فشار دهید. اگر به راحتی در جای خود کلیک نمی کند، وضعیت گیره ها را در اطراف محیط نمایشگر بررسی کنید و مطمئن شوید که خم نشده اند.

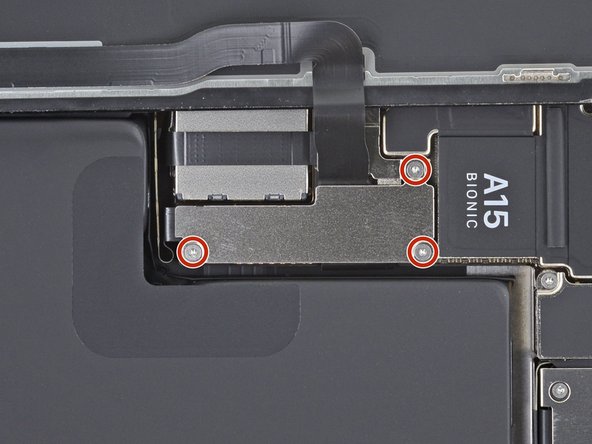

مرحله 17 پوشش کانکتور باتری را بردارید

جایگزینی بلندگوی iPhone 13 Pro Max، پوشش کانکتور باتری را بردارید: مرحله 17، تصویر 1 از 1

    • از یک پیچ گوشتی Y000 برای باز کردن سه پیچ 1.3 میلی متری که پوشش کانکتور باتری را محکم می کنند، استفاده کنید.
    • در طول این تعمیر، هر پیچ را دنبال کنید و مطمئن شوید که دقیقاً از همان جایی که آمده است برمی گردد تا به آیفون شما آسیب نرسد.
    • در حین مونتاژ مجدد، این نکته خوبی برای روشن کردن آیفون و آزمایش تمام عملکردها قبل از اینکه صفحه نمایش را در جای خود ببندید، است. قبل از ادامه کار، مطمئن شوید که آیفون خود را به طور کامل خاموش کنید.

مرحله 18

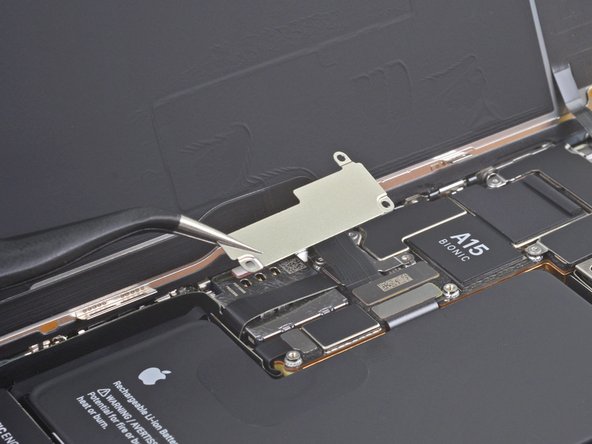

جایگزینی بلندگوی iPhone 13 Pro Max: مرحله 18، تصویر 1 از 1

    • پوشش کانکتور باتری را بردارید.

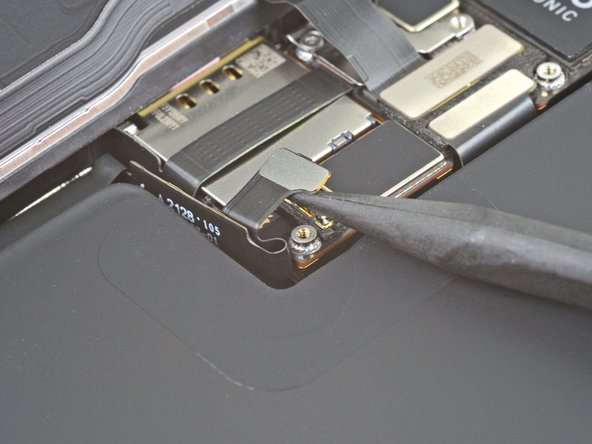

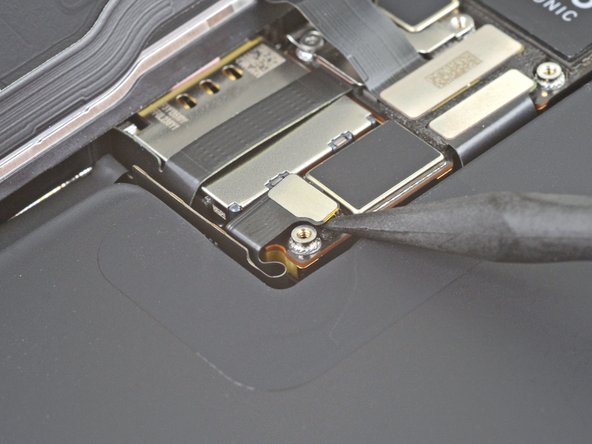

مرحله 19 باتری را جدا کنید

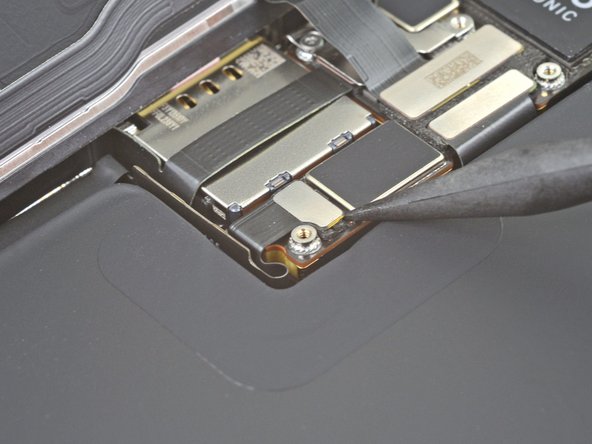

تعویض بلندگوی iPhone 13 Pro Max، باتری را جدا کنید: مرحله 19، تصویر 1 از 3تعویض بلندگوی iPhone 13 Pro Max، باتری را جدا کنید: مرحله 19، تصویر 2 از 3تعویض بلندگوی iPhone 13 Pro Max، باتری را جدا کنید: مرحله 19، تصویر 3 از 3

    • از انتهای نوک تیز یک اسپاگر یا ناخن تمیز استفاده کنید تا کانکتور باتری را از سوکت آن روی برد منطقی بیرون بیاورید.
    • سعی کنید به مهر و موم سیلیکونی مشکی اطراف این و سایر اتصالات برد آسیب نرسانید. این مهر و موم محافظت بیشتری در برابر نفوذ آب و گرد و غبار ایجاد می کند.
    • کانکتور را کمی دورتر از برد منطقی خم کنید تا از تماس تصادفی آن با سوکت و تامین برق تلفن در حین تعمیر جلوگیری کنید.

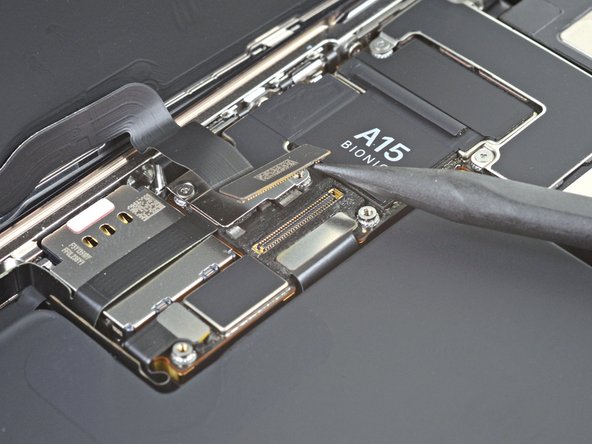

مرحله 20 کابل نمایشگر را جدا کنید

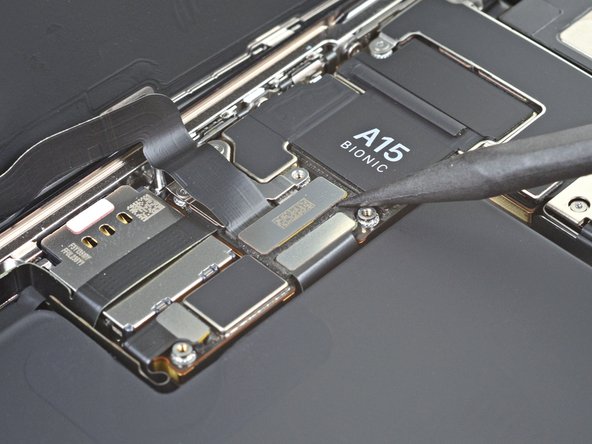

تعویض بلندگوی iPhone 13 Pro Max، کابل نمایشگر را جدا کنید: مرحله 20، تصویر 1 از 2تعویض بلندگوی iPhone 13 Pro Max، کابل نمایشگر را جدا کنید: مرحله 20، تصویر 2 از 2

    • از انتهای نوک تیز، یک اسپاگر یا ناخن تمیز استفاده کنید تا کانکتور نمایشگر را از سوکت آن روی برد منطقی بالا بکشید.
    • برای اتصال مجدد کانکتورهای فشاری مانند این، یک طرف را به دقت تراز کنید و فشار دهید تا در جای خود قرار گیرد، سپس در طرف دیگر تکرار کنید. وسط را فشار ندهید. اگر کانکتور اشتباه باشد، پین ها خم می شوند و باعث آسیب دائمی می شوند.

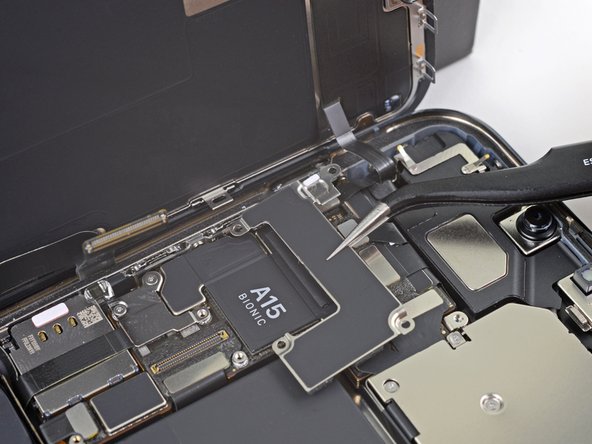

مرحله 21 پوشش کانکتور سنسور جلو را باز کنید

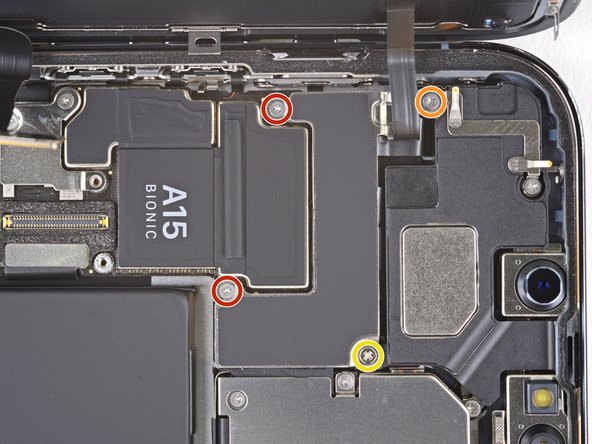

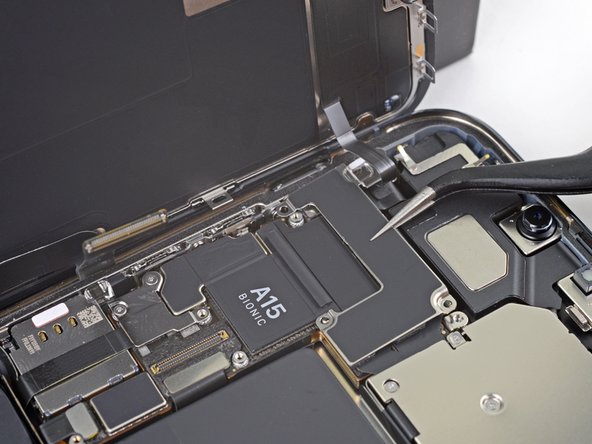

تعویض بلندگوی iPhone 13 Pro Max، درپوش رابط سنسور جلو را باز کنید: مرحله 21، تصویر 1 از 1

    • از پیچ گوشتی Y000 برای جدا کردن دو پیچ 1.1 میلی متری از درپوش رابط سنسور جلو استفاده کنید.
    • از پیچ گوشتی فیلیپس برای جدا کردن دو پیچ باقی مانده از درپوش رابط سنسور جلو استفاده کنید:
    • یک عدد پیچ ​​1.5 میلی متری
    • یک عدد پیچ ​​1.8 میلی متری

مرحله 22

جایگزینی بلندگوی iPhone 13 Pro Max: مرحله 22، تصویر 1 از 3جایگزینی بلندگوی iPhone 13 Pro Max: مرحله 22، تصویر 2 از 3جایگزینی بلندگوی iPhone 13 Pro Max: مرحله 22، تصویر 3 از 3

    • پوشش کانکتور سنسور جلو را بردارید.

مرحله 23

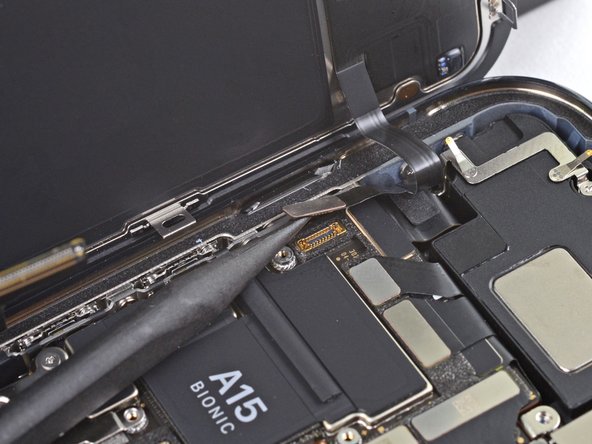

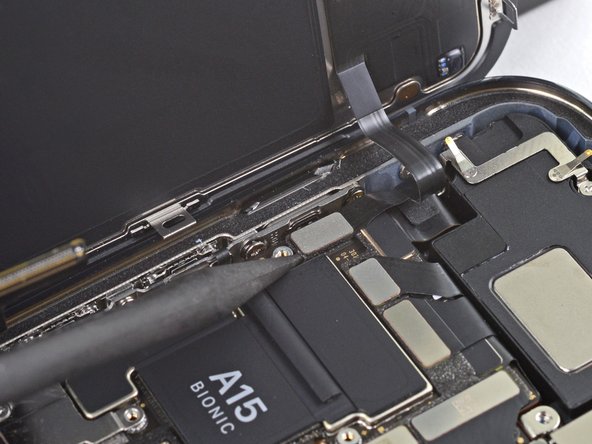

جایگزینی بلندگوی iPhone 13 Pro Max: مرحله 23، تصویر 1 از 2جایگزینی بلندگوی iPhone 13 Pro Max: مرحله 23، تصویر 2 از 2

    • از انتهای نوک تیز یک اسپاجر برای جدا کردن کانکتور کابل مجموعه سنسور جلو استفاده کنید.

مرحله 24

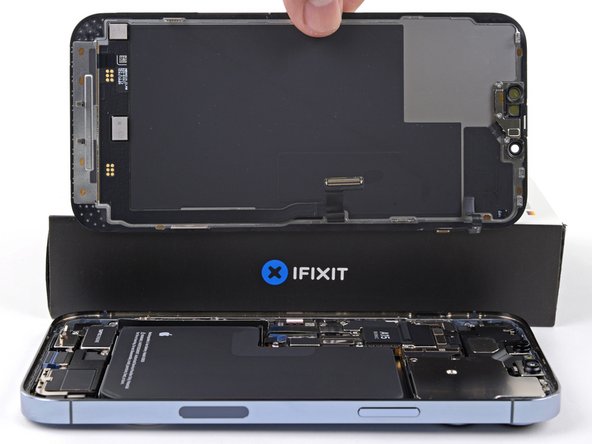

جایگزینی بلندگوی iPhone 13 Pro Max: مرحله 24، تصویر 1 از 2جایگزینی بلندگوی iPhone 13 Pro Max: مرحله 24، تصویر 2 از 2

    • مجموعه نمایشگر را بردارید.
    • در حین مونتاژ مجدد، اگر می خواهید چسب ضد آب را در اطراف لبه های نمایشگر جایگزین کنید، در اینجا مکث کنید .

مرحله 25 پیچ بلندگو را باز کنید

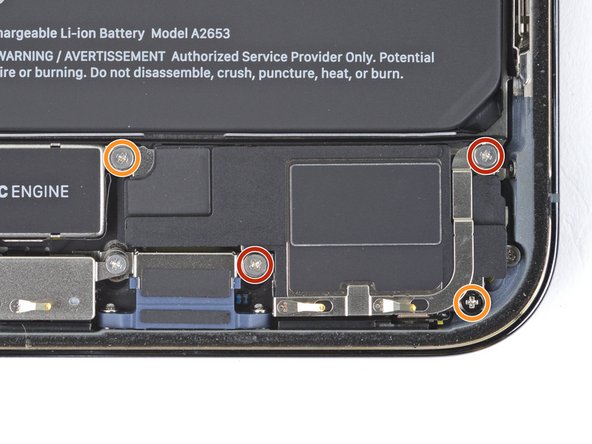

تعویض بلندگو آیفون 13 پرو مکس، پیچ بلندگو را باز کنید: مرحله 25، تصویر 1 از 1

    • از درایور فیلیپس برای باز کردن چهار پیچ 1.5 میلی متری که بلندگو را محکم می کنند استفاده کنید:
    • دو عدد پیچ ​​با سر بزرگتر
    • دو عدد پیچ ​​با سر کوچکتر

مرحله 26 چسب بلندگو را جدا کنید

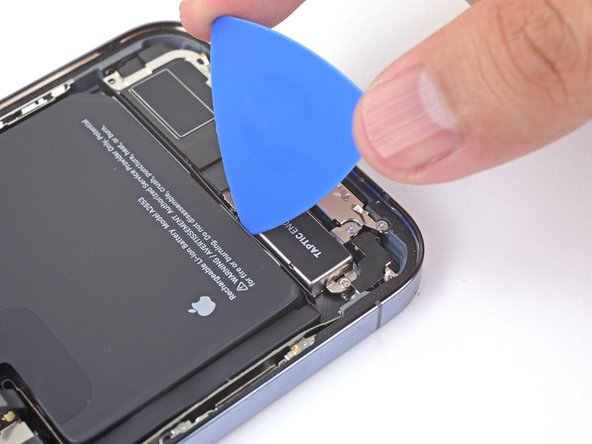

جایگزینی بلندگوی iPhone 13 Pro Max، چسب بلندگو را جدا کنید: مرحله 26، تصویر 1 از 3جایگزینی بلندگوی iPhone 13 Pro Max، چسب بلندگو را جدا کنید: مرحله 26، تصویر 2 از 3تعویض بلندگو iPhone 13 Pro Max، چسب بلندگو را جدا کنید: مرحله 26، تصویر 3 از 3

    • یک انتخاب بازشو بین لبه بالایی موتور تاپتیک و نوار پشت چسبنده بلغزانید.

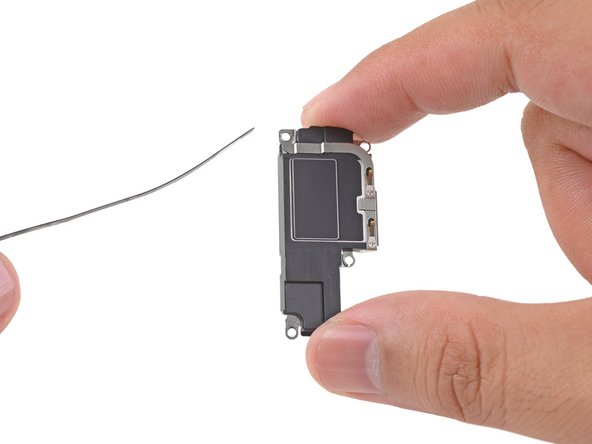

مرحله 27 بلندگو را بردارید

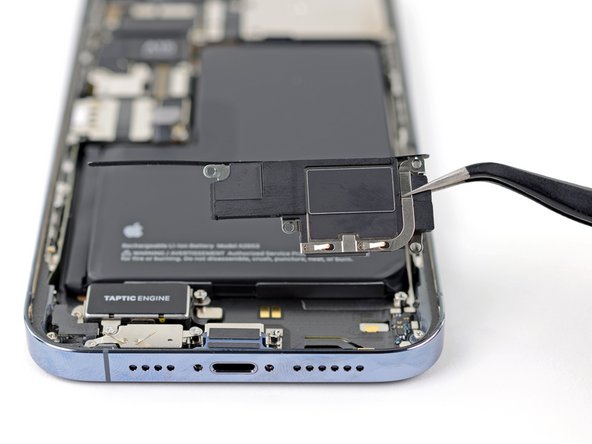

تعویض بلندگو iPhone 13 Pro Max، بلندگو را بردارید: مرحله 27، تصویر 1 از 1

    • بلندگو را بردارید.

مرحله 28 نوار پشت چسبدار را انتقال دهید

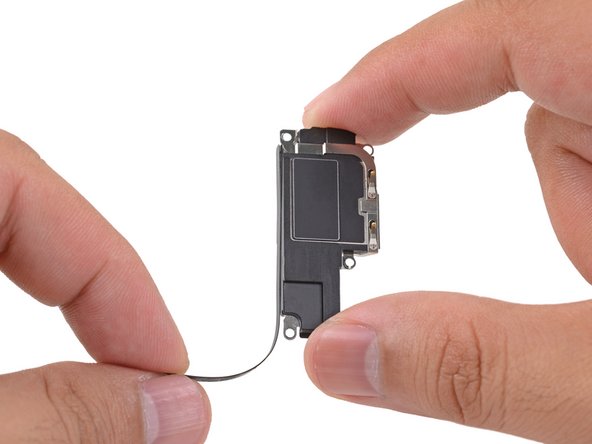

جایگزینی بلندگوی iPhone 13 Pro Max، نوار پشت چسب را انتقال دهید: مرحله 28، تصویر 1 از 3تعویض بلندگوی iPhone 13 Pro Max، نوار پشت چسب را انتقال دهید: مرحله 28، تصویر 2 از 3تعویض بلندگوی iPhone 13 Pro Max، نوار پشت چسب را انتقال دهید: مرحله 28، تصویر 3 از 3

    • اگر قطعه تعویضی شما همراه با نوار پلاستیکی در بالای بلندگو نبود، باید آن را به قطعه تعویضی خود منتقل کنید.

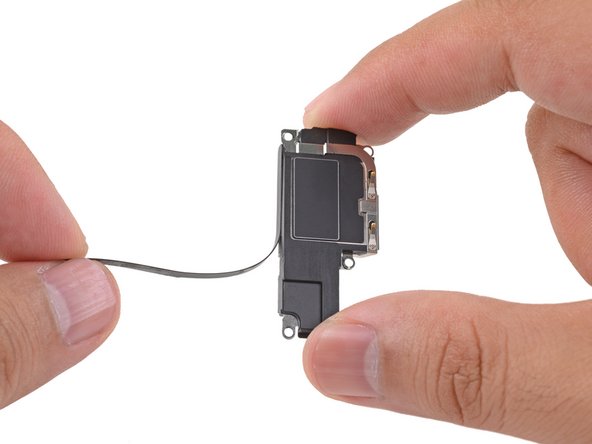

    • با استفاده از انگشتان خود نوار پشتی چسب بلندگو را به آرامی جدا کنید.

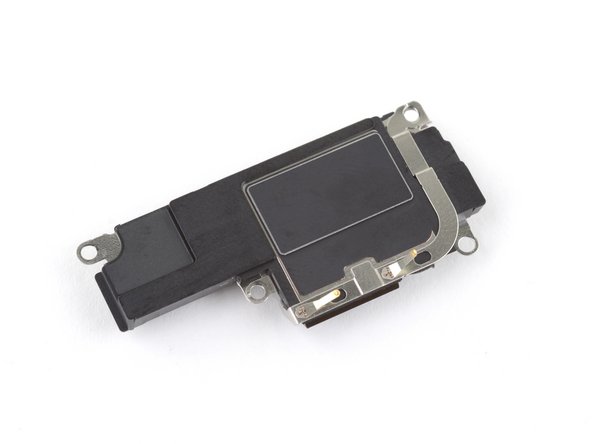

مرحله 29

جایگزینی بلندگوی iPhone 13 Pro Max: مرحله 29، تصویر 1 از 1

    • فقط بلندگو باقی مانده است.

نتیجه

قطعه جایگزین جدید خود را با قطعه اصلی مقایسه کنید—ممکن است لازم باشد قبل از نصب، اجزای باقی مانده را انتقال دهید یا پشتی های چسب را از قطعه جدید جدا کنید.

برای مونتاژ مجدد دستگاه خود، مراحل بالا را به ترتیب معکوس دنبال کنید.

زباله های الکترونیکی خود را به یک بازیافت دارای گواهی R2 یا e-Stewards ببرید .

تعمیر طبق برنامه پیش نرفت؟ برخی از عیب‌یابی اولیه را امتحان کنید یا از انجمن پاسخ‌های iPhone 13 Pro Max ما کمک بخواهید.
