iPhone 13 mini Taptic Engine Replacement

تعویض موتور تاپتیک آیفون 13 مینی

تعویض موتور تاپتیک آیفون 13 مینی

تعویض موتور تاپتیک آیفون 13 مینی

معرفی

به مرحله 1 بروید

Taptic Engine عملکردهای لرزش و بازخورد لمسی آیفون شما را تولید می کند. این راهنما نحوه حذف و/یا تعویض Taptic Engine را در آیفون 13 مینی نشان می دهد.

برای اتصال مجدد قطعات هنگام مونتاژ مجدد دستگاه، به چسب جایگزین نیاز دارید.

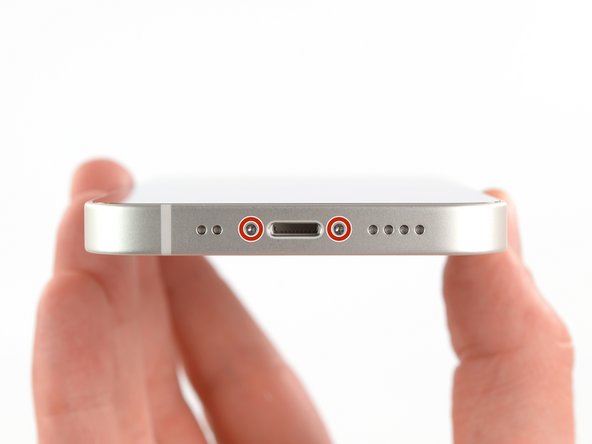

مرحله 1 پیچ ها را بردارید

تعویض موتور تاپتیک آیفون 13 مینی، پیچ ها را بردارید: مرحله 1، تصویر 1 از 2 تعویض موتور تاپتیک آیفون 13 مینی، پیچ ها را بردارید: مرحله 1، تصویر 2 از 2

    • برای ایمنی خود، قبل از جدا کردن گوشی، باتری را کمتر از 25 درصد تخلیه کنید. اگر باتری در حین تعمیر به طور تصادفی آسیب ببیند، این امر خطر یک رویداد حرارتی خطرناک را کاهش می دهد. اگر باتری شما متورم شده است، اقدامات احتیاطی مناسب را انجام دهید .
    • قبل از شروع جداسازی، آیفون خود را خاموش کنید.
    • دو پیچ پنتالوبی P2 به طول 6.8 میلی متر در لبه پایین آیفون را باز کنید.
    • باز کردن نمایشگر آیفون، مهر و موم های ضد آب آن را به خطر می اندازد. قبل از اینکه این مرحله را پشت سر بگذارید، مهر و موم های جایگزین را آماده کنید، یا اگر آیفون خود را بدون تعویض مهر و موم دوباره سرهم می کنید، مراقب باشید که در معرض مایع قرار نگیرید.

مرحله 2 انتخاب های آغازین خود را علامت گذاری کنید

تعویض موتور تاپتیک آیفون 13 مینی، انتخاب های اولیه خود را علامت بزنید: مرحله 2، تصویر 1 از 3تعویض موتور تاپتیک آیفون 13 مینی، انتخاب های اولیه خود را علامت بزنید: مرحله 2، تصویر 2 از 3تعویض موتور تاپتیک آیفون 13 مینی، انتخاب های اولیه خود را علامت بزنید: مرحله 2، تصویر 3 از 3

    • اگر بیش از حد قرار داده شود، یک انتخاب باز می تواند به دستگاه شما آسیب برساند. این مرحله را دنبال کنید تا انتخاب خود را علامت بزنید و از آسیب جلوگیری کنید.
    • 3 میلی متر از نوک آن را اندازه بگیرید و با یک نشانگر دائمی سوراخ باز را علامت بزنید.
    • همچنین می توانید گوشه های دیگر پیک را با اندازه های مختلف علامت گذاری کنید.
    • از طرف دیگر، یک سکه را با نوار چسب در فاصله 3 میلی متری از نوک آن بچسبانید.

مرحله 3 روی هر شکافی نوار بچسبانید

تعویض موتور تاپتیک آیفون 13 مینی، چسباندن روی هر ترک: مرحله 3، تصویر 1 از 3تعویض موتور تاپتیک آیفون 13 مینی، چسباندن روی هر ترک: مرحله 3، تصویر 2 از 3تعویض موتور تاپتیک آیفون 13 مینی، چسباندن روی هر ترک: مرحله 3، تصویر 3 از 3

    • اگر صفحه نمایش آیفون شما ترک خورده است، از شکستگی بیشتر جلوگیری کنید و با چسباندن روی شیشه از آسیب بدنی در حین تعمیر جلوگیری کنید.
    • نوارهای چسب بسته بندی شفاف را روی صفحه آیفون قرار دهید تا تمام صورت پوشانده شود.
    • از عینک ایمنی استفاده کنید تا از چشمان خود در برابر هرگونه لرزش شیشه ای در طول تعمیر محافظت کنید.
    • اگر در مراحل بعدی نتوانستید ساکشن کاپ را بچسبانید، یک تکه چسب محکم (مانند نوار چسب) را در یک دسته تا کنید و به جای آن صفحه را با آن بلند کنید.
    • اگر همه چیز شکست خورد، می توانید ساکشن کاپ را روی صفحه نمایش بچسبانید.

مرحله 4 دستورالعمل ضد گیره

تعویض موتور تاپتیک آیفون 13 مینی، دستورالعمل ضد گیره: مرحله 4، تصویر 1 از 3تعویض موتور تاپتیک آیفون 13 مینی، دستورالعمل ضد گیره: مرحله 4، تصویر 2 از 3تعویض موتور تاپتیک آیفون 13 مینی، دستورالعمل ضد گیره: مرحله 4، تصویر 3 از 3

    • سه مرحله بعدی Anti-Clamp را نشان می‌دهد، ابزاری که ما برای آسان‌تر کردن فرآیند باز کردن طراحی کرده‌ایم. اگر از Anti-Clamp استفاده نمی کنید، سه مرحله را برای یک روش جایگزین نادیده بگیرید.
    • برای دستورالعمل های کامل در مورد نحوه استفاده از ضد گیره، این راهنما را بررسی کنید .
    • دستگیره آبی رنگ را به سمت عقب بکشید تا بازوهای Anti-Clamp باز شوند.
    • بازوها را روی لبه چپ یا راست آیفون خود بکشید.
    • ساکشن کاپ ها را نزدیک لبه پایین آیفون قرار دهید – یکی در جلو و دیگری در پشت.
    • فنجان ها را به هم فشار دهید تا محل مورد نظر مکش شود.
    • اگر متوجه شدید که سطح آیفون شما خیلی لغزنده است که Anti-Clamp نمی تواند روی آن بماند، می توانید از نوار چسب برای ایجاد یک سطح محکم تر استفاده کنید.

مرحله 5

تعویض موتور تاپتیک آیفون 13 مینی: مرحله 5، تصویر 1 از 3تعویض موتور تاپتیک آیفون 13 مینی: مرحله 5، تصویر 2 از 3تعویض موتور تاپتیک آیفون 13 مینی: مرحله 5، تصویر 3 از 3

    • دسته آبی را به سمت جلو بکشید تا بازوها قفل شوند.
    • دسته را در جهت عقربه های ساعت 360 درجه یا تا زمانی که فنجان ها شروع به کشیده شدن کنند بچرخانید.
    • اطمینان حاصل کنید که مکنده ها در یک راستا با یکدیگر قرار دارند. اگر شروع به لیز خوردن از تراز کردند، ساکشن کاپ ها را کمی شل کنید و بازوها را دوباره مرتب کنید.

مرحله 6

تعویض موتور تاپتیک آیفون 13 مینی: مرحله 6، تصویر 1 از 3تعویض موتور تاپتیک آیفون 13 مینی: مرحله 6، تصویر 2 از 3تعویض موتور تاپتیک آیفون 13 مینی: مرحله 6، تصویر 3 از 3

    • آیفون خود را روی چیزهای محکمی مانند کتاب جلد گالینگور پشتیبانی کنید تا بدون هندزفری و موازی با زمین قرار گیرد. این کار را در مراحل زیر آسان تر می کند.
    • از سشوار برای گرم کردن لبه پایینی آیفون استفاده کنید. صفحه نمایش باید برای لمس کمی بیش از حد داغ باشد.
    • برای دستورالعمل های کامل در مورد نحوه استفاده از سشوار، این راهنما را بررسی کنید .
    • یک دقیقه صبر کنید تا چسب فرصتی برای رها شدن و ایجاد شکاف باز شود.
    • هنگامی که Anti-Clamp شکاف بزرگی ایجاد کرد، یک کلید بازشو زیر قاب پلاستیکی صفحه نمایش قرار دهید.
    • اگر ضد گیره شکاف کافی ایجاد نمی کند، حرارت بیشتری را به ناحیه اعمال کنید و دسته را یک چهارم دور بچرخانید.
    • بیش از یک ربع دور در یک زمان نچرخید و بین پیچ ها یک دقیقه صبر کنید. بگذارید Anti-Camp و زمان کار را برای شما انجام دهند.
    • از سه مرحله بعدی بگذرید.

مرحله 7 لبه پایینی را گرم کنید

تعویض موتور تاپتیک آیفون 13 مینی، لبه پایینی را گرم کنید: مرحله 7، تصویر 1 از 1

    • از یک سشوار یا یک تفنگ حرارتی برای گرم کردن لبه پایینی آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.
    • هرگز سشوار خود را برای مدت طولانی در یک نقطه رها نکنید.

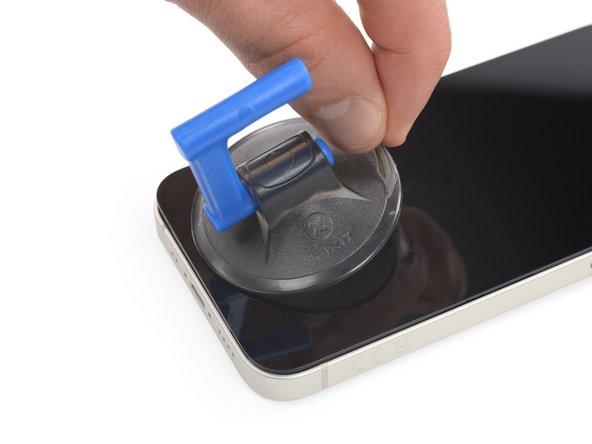

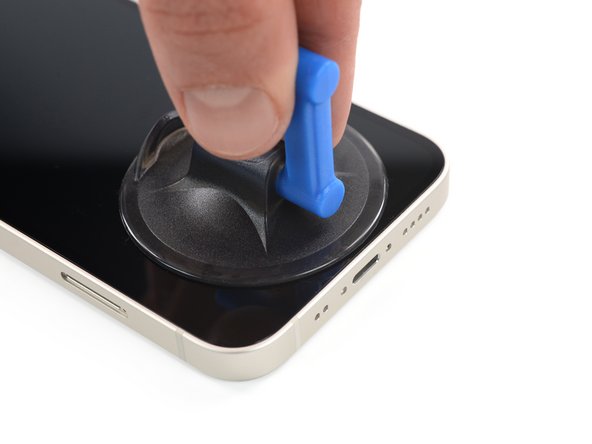

مرحله 8 یک دسته مکش را اعمال کنید

تعویض موتور تاپتیک آیفون 13 مینی، دسته مکش را اعمال کنید: مرحله 8، تصویر 1 از 1

    • اگر از یک دسته مکش استفاده می‌کنید، آن را روی لبه پایینی گوشی، تا حد امکان نزدیک به لبه قرار دهید.

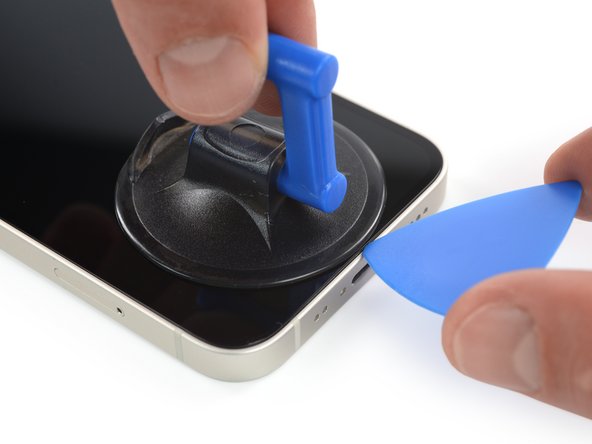

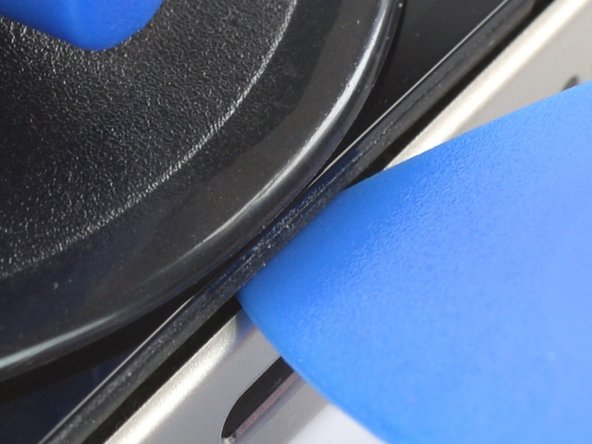

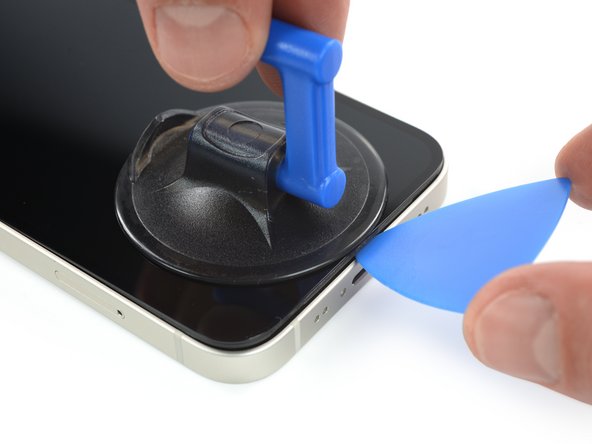

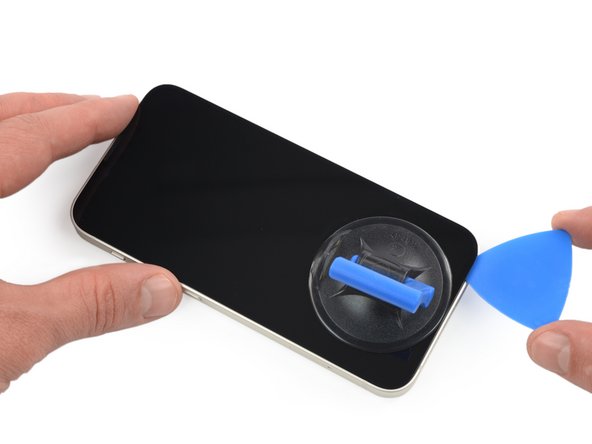

مرحله 9 یک انتخاب باز کننده وارد کنید

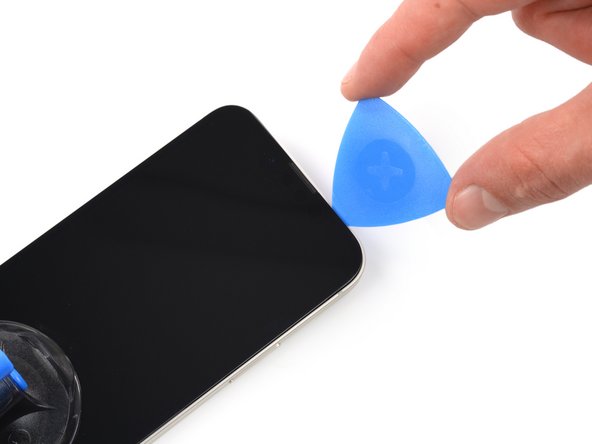

تعویض موتور تاپتیک آیفون 13 مینی، قرار دادن یک انتخاب باز: مرحله 9، تصویر 1 از 3تعویض موتور تاپتیک آیفون 13 مینی، قرار دادن یک انتخاب باز: مرحله 9، تصویر 2 از 3تعویض موتور تاپتیک آیفون 13 مینی، قرار دادن یک انتخاب باز: مرحله 9، تصویر 3 از 3

    • ساکشن کاپ را با فشار ثابت و محکم به سمت بالا بکشید تا فاصله کمی بین صفحه نمایش و قاب ایجاد شود.
    • یک کلید بازشو در شکاف زیر قاب پلاستیکی صفحه نمایش قرار دهید.
    • چسب ضد آب که صفحه را در جای خود نگه می دارد بسیار قوی است. ایجاد این شکاف اولیه به مقدار قابل توجهی نیرو نیاز دارد. اگر برای باز کردن شکاف مشکل دارید، حرارت بیشتری اعمال کنید و صفحه را به آرامی بالا و پایین تکان دهید تا چسب ضعیف شود تا جایی که شکاف کافی برای وارد کردن ابزار خود ایجاد کنید.

مرحله 10 لبه سمت راست را گرم کنید

تعویض موتور تاپتیک آیفون 13 مینی، لبه سمت راست را گرم کنید: مرحله 10، تصویر 1 از 2تعویض موتور تاپتیک آیفون 13 مینی، لبه سمت راست را گرم کنید: مرحله 10، تصویر 2 از 2

    • از یک سشوار برای گرم کردن لبه سمت راست آیفون (لبه با دکمه پاور) به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

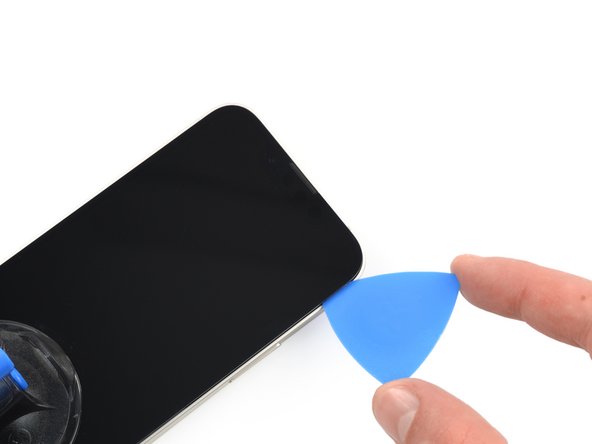

مرحله 11 چسب مناسب را جدا کنید

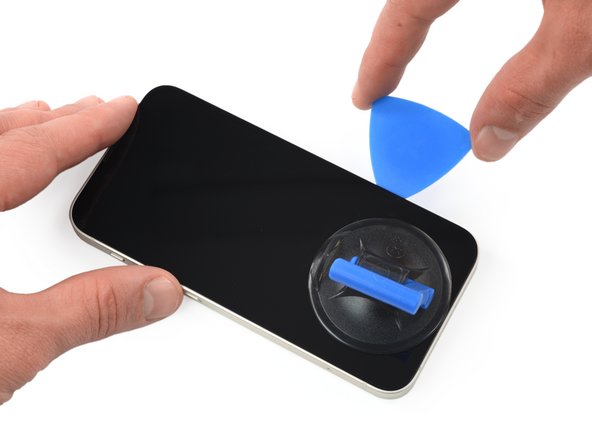

تعویض موتور تاپتیک آیفون 13 مینی، چسب سمت راست را جدا کنید: مرحله 11، تصویر 1 از 3تعویض موتور تاپتیک آیفون 13 مینی، چسب سمت راست را جدا کنید: مرحله 11، تصویر 2 از 3تعویض موتور تاپتیک آیفون 13 مینی، چسب سمت راست را جدا کنید: مرحله 11، تصویر 3 از 3

    • کلید بازشو را در گوشه پایین سمت راست و در امتداد لبه سمت راست آیفون بکشید و از طریق چسب نگهدارنده نمایشگر در جای خود، برش دهید.
    • پیک خود را بیش از 3 میلی متر وارد نکنید، زیرا ممکن است به قطعات داخلی آسیب برساند.
    • قبل از ادامه، انتخاب را در گوشه بالا سمت راست بگذارید.

مرحله 12 لبه بالایی را گرم کنید

تعویض موتور تاپتیک آیفون 13 مینی، لبه بالایی را گرم کنید: مرحله 12، تصویر 1 از 1

    • از یک سشوار برای گرم کردن لبه بالایی آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

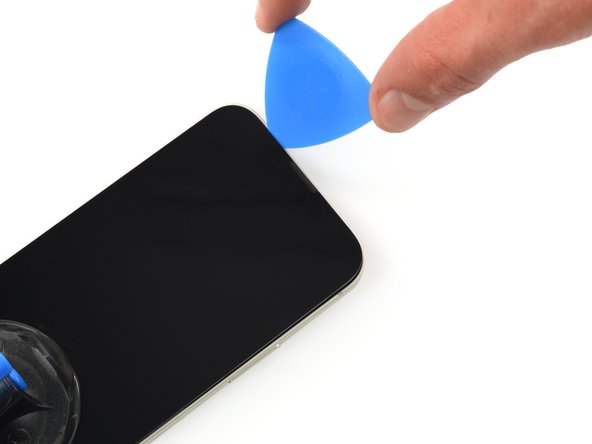

مرحله 13 چسب بالایی را جدا کنید

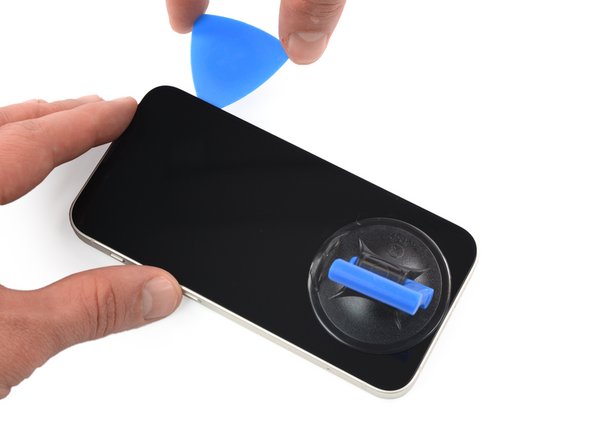

تعویض موتور تاپتیک آیفون 13 مینی، چسب بالایی را جدا کنید: مرحله 13، تصویر 1 از 3تعویض موتور تاپتیک آیفون 13 مینی، چسب بالایی را جدا کنید: مرحله 13، تصویر 2 از 3تعویض موتور تاپتیک آیفون 13 مینی، چسب بالایی را جدا کنید: مرحله 13، تصویر 3 از 3

    • برش بازشو را در گوشه سمت راست بالای آیفون بکشید تا چسب بالایی جدا شود.
    • پیک خود را بیش از 3 میلی متر وارد نکنید، زیرا ممکن است به سنسورهای بالایی آسیب برسانید.
    • قبل از ادامه، انتخاب را در گوشه بالا سمت چپ بگذارید.

مرحله 14 لبه سمت چپ را گرم کنید

تعویض موتور تاپتیک آیفون 13 مینی، لبه سمت چپ را گرم کنید: مرحله 14، تصویر 1 از 2تعویض موتور تاپتیک آیفون 13 مینی، لبه چپ را گرم کنید: مرحله 14، تصویر 2 از 2

    • از یک سشوار برای گرم کردن لبه سمت چپ آیفون به مدت 90 ثانیه یا تا زمانی که صفحه نمایش برای لمس کمی داغ شود، استفاده کنید.

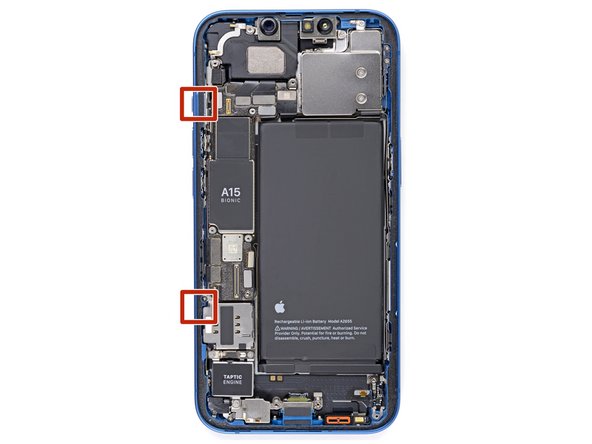

مرحله 15 اطلاعات صفحه نمایش

تعویض موتور تاپتیک آیفون 13 مینی، اطلاعات صفحه نمایش: مرحله 15، تصویر 1 از 1

    • کابل های ظریفی در لبه سمت چپ آیفون شما وجود دارد. انتخاب خود را در اینجا وارد نکنید ، زیرا ممکن است به کابل ها آسیب برسانید.

مرحله 16 چسب سمت چپ را جدا کنید

تعویض موتور تاپتیک آیفون 13 مینی، چسب سمت چپ را جدا کنید: مرحله 16، تصویر 1 از 2تعویض موتور تاپتیک آیفون 13 مینی، چسب سمت چپ را جدا کنید: مرحله 16، تصویر 2 از 2

    • یک انتخاب باز دوم را در گوشه سمت چپ پایین آیفون قرار دهید.
    • هر دو شاخه را به طور همزمان بچرخانید تا زمانی که گیره های لبه سمت چپ آزاد شوند.
    • نیروی چرخش را به تدریج اعمال کنید.
    • اگر در جدا کردن چسب مشکل دارید، لبه سمت چپ را دوباره گرم کنید.

مرحله 17 کاپ(های) مکنده را بردارید

تعویض موتور تاپتیک آیفون 13 مینی، حذف مکنده (ها): مرحله 17، تصویر 1 از 1

    • نوک کوچک ساکشن کاپ را بکشید تا از پنل جلویی جدا شود.

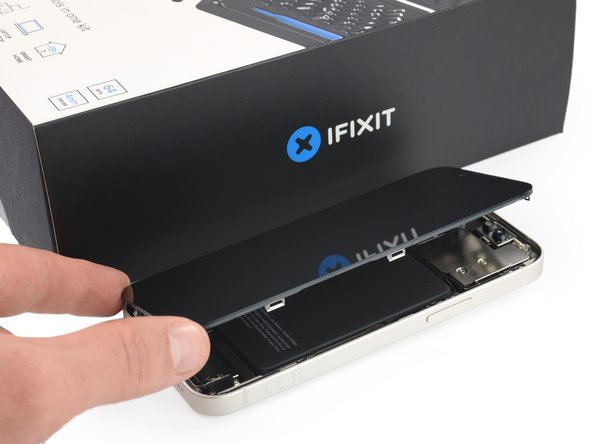

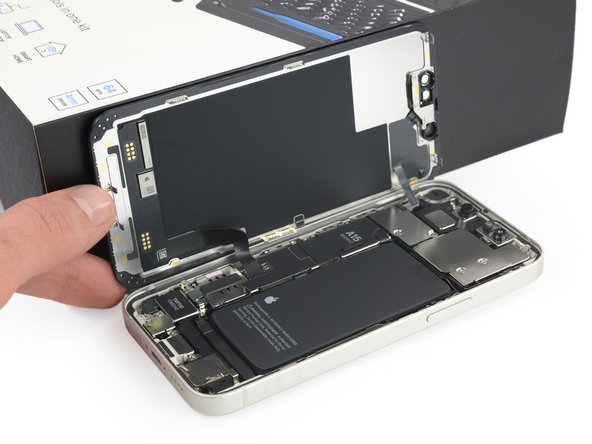

مرحله 18 آیفون مینی را باز کنید

تعویض موتور تاپتیک آیفون 13 مینی، آیفون مینی را باز کنید: مرحله 18، تصویر 1 از 2تعویض موتور تاپتیک آیفون 13 مینی، آیفون مینی را باز کنید: مرحله 18، تصویر 2 از 2

    • آیفون خود را بچرخانید تا لبه سمت راست رو به شما باشد.
    • آیفون را با چرخاندن نمایشگر از سمت راست به سمت بالا، مانند جلد جلویی یک کتاب، باز کنید.
    • هنوز سعی نکنید نمایشگر را به طور کامل جدا کنید، زیرا چندین کابل نواری شکننده همچنان آن را به برد منطقی آیفون متصل می کنند.
    • هنگام کار با تلفن، نمایشگر را به چیزی تکیه دهید تا آن را نگه دارید.
    • در حین مونتاژ مجدد، نمایشگر را در موقعیت خود قرار دهید، گیره ها را در امتداد لبه بالایی تراز کنید، و قبل از اینکه بقیه قسمت های نمایشگر را پایین بیاورید، لبه بالایی را به دقت فشار دهید. اگر به راحتی در جای خود کلیک نمی کند، وضعیت گیره ها را در اطراف محیط نمایشگر بررسی کنید و مطمئن شوید که خم نشده اند.

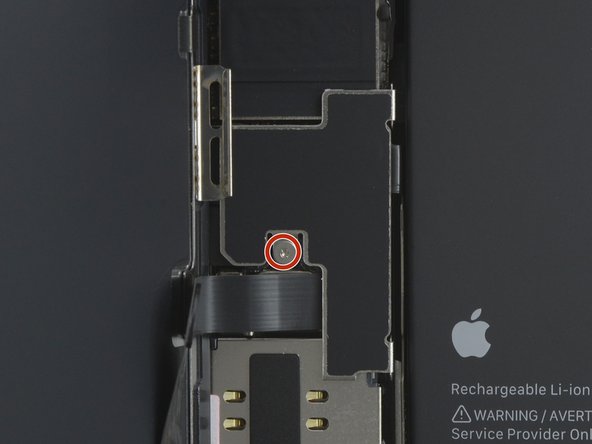

مرحله 19 پیچ باتری و پوشش کانکتور نمایشگر را باز کنید

تعویض موتور تاپتیک آیفون 13 مینی، پیچ باتری و پوشش کانکتور نمایشگر را باز کنید: مرحله 19، تصویر 1 از 1

    • پیچ 1.2 میلی متری Y000 را که باتری و پوشش کانکتور نمایشگر را محکم می کند، باز کنید.
    • در طول این تعمیر، هر پیچ را دنبال کنید و مطمئن شوید که دقیقاً از همان جایی که آمده است برمی گردد تا به آیفون شما آسیب نرسد.
    • در حین مونتاژ مجدد، این نکته خوبی برای روشن کردن آیفون و آزمایش تمام عملکردها قبل از اینکه صفحه نمایش را در جای خود ببندید، است. قبل از ادامه کار، مطمئن شوید که آیفون خود را به طور کامل خاموش کنید.

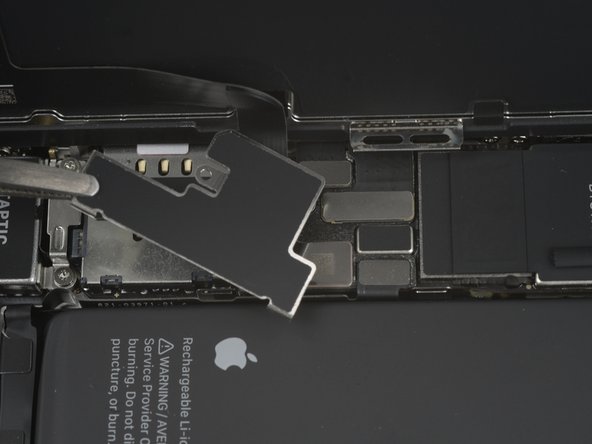

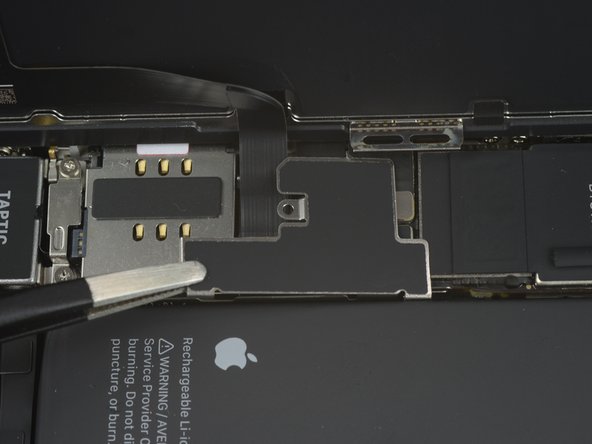

مرحله 20 پوشش را بردارید

تعویض موتور تاپتیک آیفون 13 مینی، برداشتن کاور: مرحله 20، تصویر 1 از 2تعویض موتور تاپتیک آیفون 13 مینی، برداشتن کاور: مرحله 20، تصویر 2 از 2

    • از یک موچین برای جدا کردن باتری و پوشش کانکتور نمایشگر استفاده کنید.

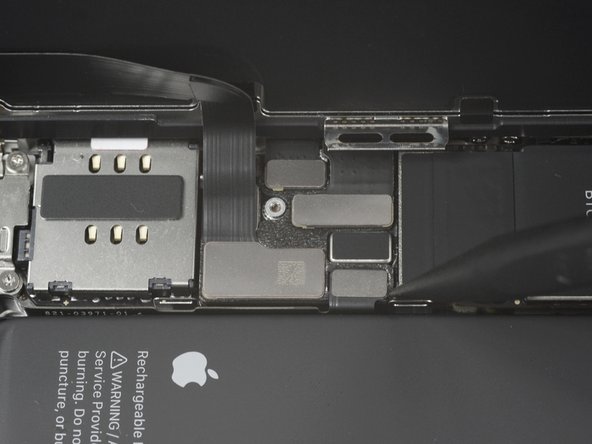

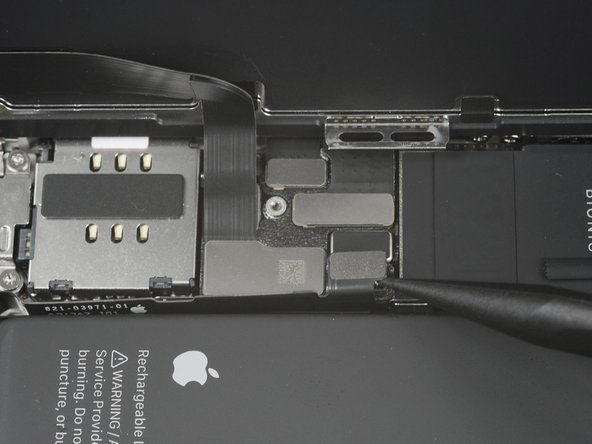

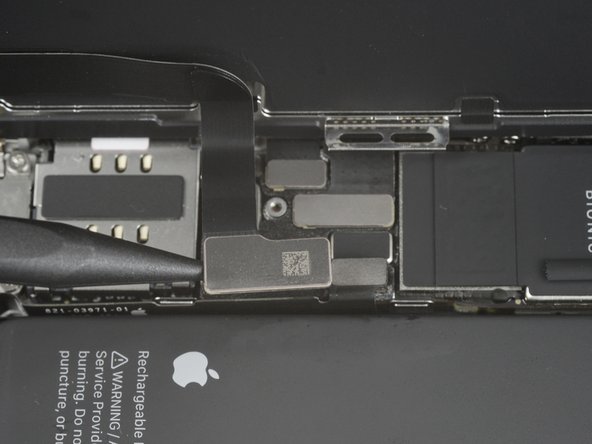

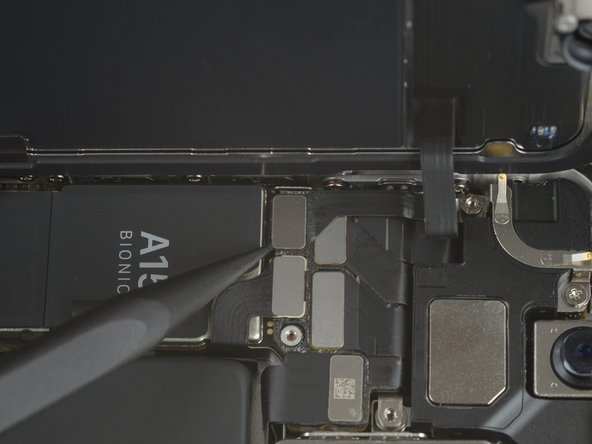

مرحله 21 باتری و کابل صفحه نمایش OLED را جدا کنید

تعویض موتور تاپتیک آیفون 13 مینی، باتری و کابل صفحه نمایش OLED را جدا کنید: مرحله 21، تصویر 1 از 3تعویض موتور تاپتیک آیفون 13 مینی، باتری و کابل صفحه نمایش OLED را جدا کنید: مرحله 21، تصویر 2 از 3تعویض موتور تاپتیک آیفون 13 مینی، باتری و کابل صفحه نمایش OLED را جدا کنید: مرحله 21، تصویر 3 از 3

    • از یک اسپاجر برای باز کردن باتری و کانکتورهای کابل پنل OLED از سوکت آنها روی برد منطقی استفاده کنید.
    • سعی کنید به مهر و موم سیلیکونی مشکی اطراف این و سایر اتصالات برد آسیب نرسانید. این مهر و موم محافظت بیشتری در برابر نفوذ آب و گرد و غبار ایجاد می کند.
    • کانکتور را کمی دورتر از برد منطقی خم کنید تا از تماس تصادفی آن با سوکت و تامین برق تلفن در حین تعمیر جلوگیری کنید.
    • برای اتصال مجدد کانکتورهای فشاری مانند این، یک طرف را به دقت تراز کرده و فشار دهید تا در جای خود قرار گیرد، سپس در سمت دیگر تکرار کنید. وسط را فشار ندهید. اگر کانکتور اشتباه باشد، پین ها خم می شوند و باعث آسیب دائمی می شوند.

مرحله 22 پوشش کانکتور سنسور جلو را باز کنید

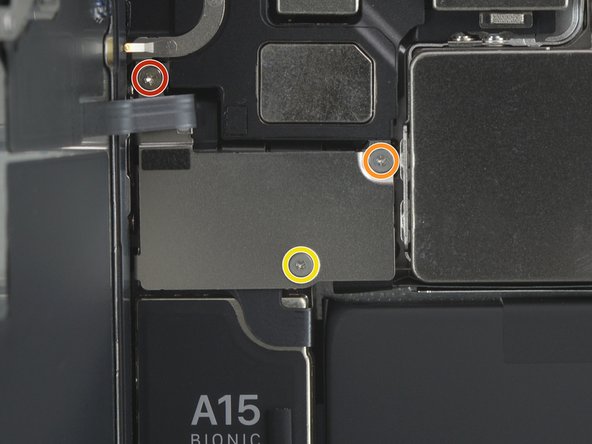

تعویض موتور تاپتیک آیفون 13 مینی، درپوش کانکتور سنسور جلو را باز کنید: مرحله 22، تصویر 1 از 1

    • سه پیچ را باز کنید (ایمن سازی پوشش مجموعه سنسور جلو):
    • یک پیچ PH000 به طول 1.4 میلی متر
    • یک پیچ Y000 به طول 1.8 میلی متر
    • یک پیچ Y000 به طول 1.2 میلی متر

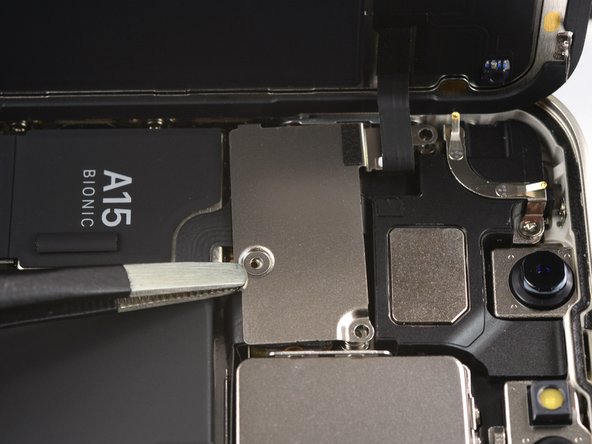

مرحله 23 پوشش را بردارید

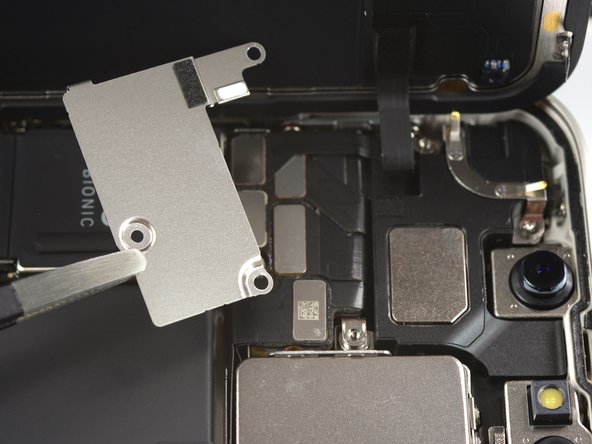

تعویض موتور تاپتیک آیفون 13 مینی، برداشتن کاور: مرحله 23، تصویر 1 از 2تعویض موتور تاپتیک آیفون 13 مینی، برداشتن پوشش: مرحله 23، تصویر 2 از 2

    • از یک موچین برای جدا کردن پوشش کانکتور مجموعه سنسور جلو استفاده کنید.

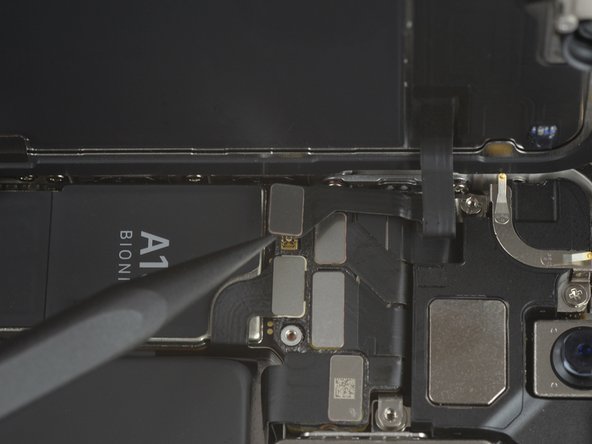

مرحله 24 سنسورهای جلو را جدا کنید

تعویض موتور تاپتیک آیفون 13 مینی، سنسورهای جلو را جدا کنید: مرحله 24، تصویر 1 از 2تعویض موتور تاپتیک آیفون 13 مینی، سنسورهای جلو را جدا کنید: مرحله 24، تصویر 2 از 2

    • از اسپاجر برای جدا کردن کانکتور کابل مجموعه سنسور جلو استفاده کنید.

مرحله 25 مجموعه نمایشگر را بردارید

تعویض موتور تاپتیک آیفون 13 مینی، حذف مجموعه نمایشگر: مرحله 25، تصویر 1 از 1

    • مجموعه نمایشگر را بردارید.
    • در حین مونتاژ مجدد، اگر می خواهید چسب ضد آب را در اطراف لبه های نمایشگر جایگزین کنید، در اینجا مکث کنید .

مرحله 26 موتور Taptic را باز کنید

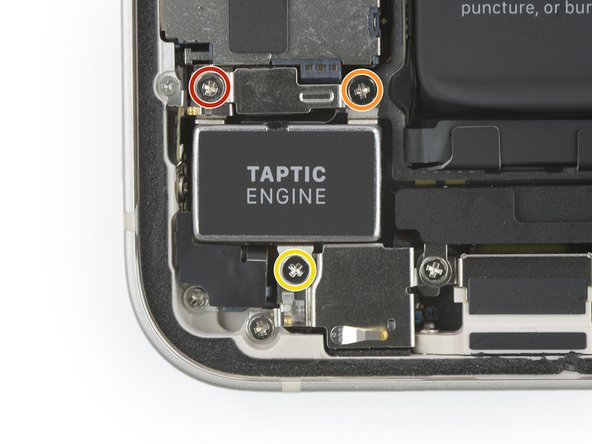

تعویض موتور تاپتیک آیفون 13 مینی، پیچ موتور تاپتیک را باز کنید: مرحله 26، تصویر 1 از 1

    • سه پیچ فیلیپس را بردارید (ایمن سازی موتور تاپتیک):
    • یک پیچ به طول 1.5 میلی متر
    • یک پیچ به طول 2.1 میلی متر
    • یک پیچ به طول 1.9 میلی متر

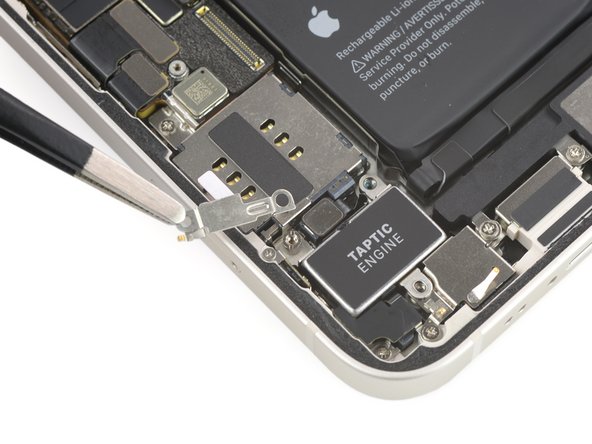

مرحله 27 پوشش را بردارید

تعویض موتور تاپتیک آیفون 13 مینی، برداشتن کاور: مرحله 27، تصویر 1 از 2تعویض موتور تاپتیک آیفون 13 مینی، برداشتن کاور: مرحله 27، تصویر 2 از 2

    • از یک موچین برای جدا کردن براکت پوشش کانکتور Taptic Engine استفاده کنید.

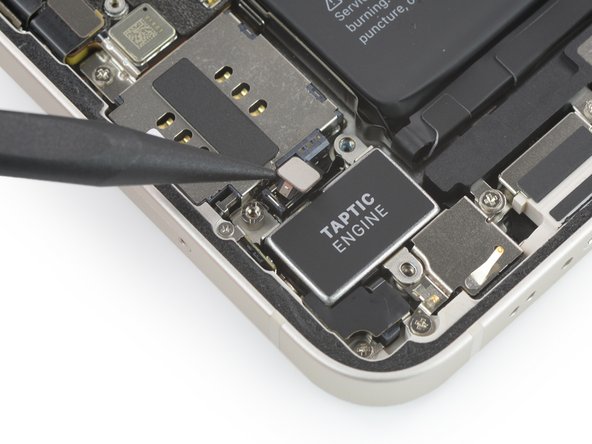

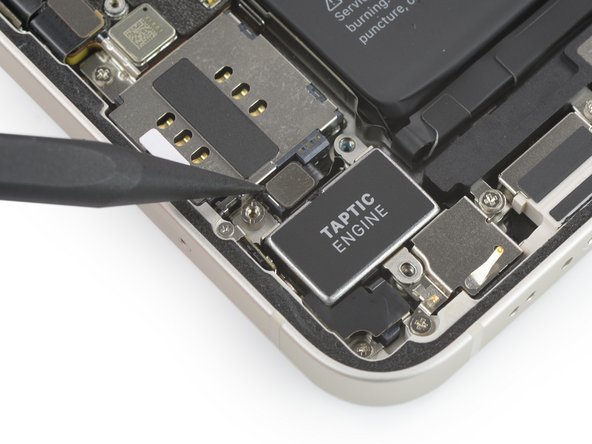

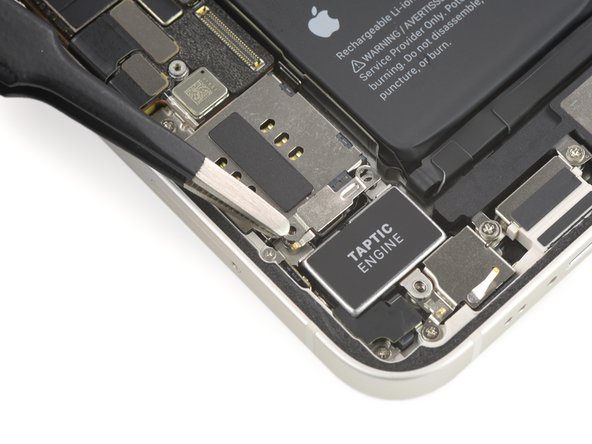

مرحله 28 موتور Taptic را جدا کنید

تعویض موتور تاپتیک آیفون 13 مینی، موتور تاپتیک را قطع کنید: مرحله 28، تصویر 1 از 2تعویض موتور تاپتیک آیفون 13 مینی، موتور تاپتیک را قطع کنید: مرحله 28، تصویر 2 از 2

    • برای جدا کردن کابل انعطاف پذیر Taptic Engine، از یک اسپاگر استفاده کنید و آن را مستقیماً از سوکت به سمت بالا جدا کنید.

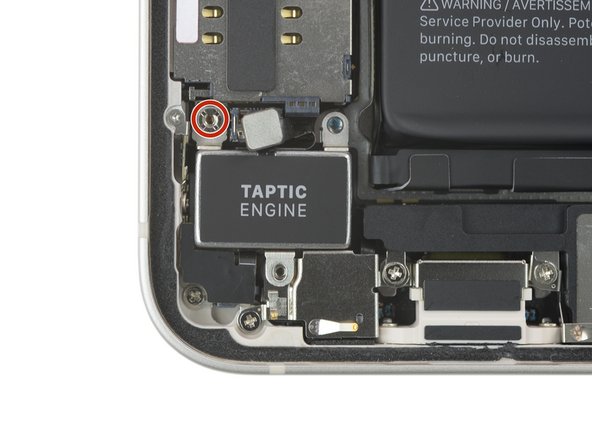

مرحله 29 پیچ ایستاده را باز کنید

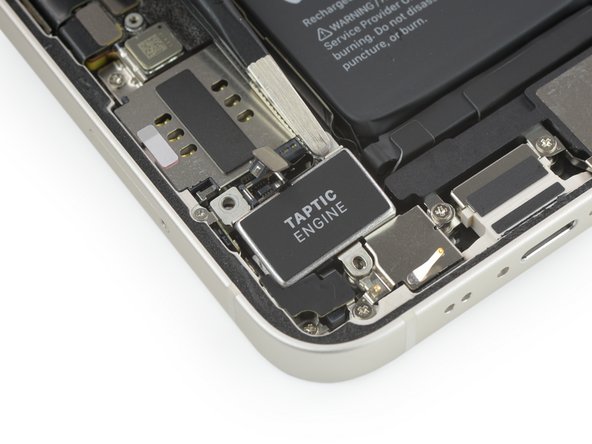

تعویض موتور تاپتیک آیفون 13 مینی، پیچ ایستاده را باز کنید: مرحله 29، تصویر 1 از 1

    • پیچ ایستاده به طول 3 میلی متر را بردارید.

مرحله 30 موتور Taptic را بردارید

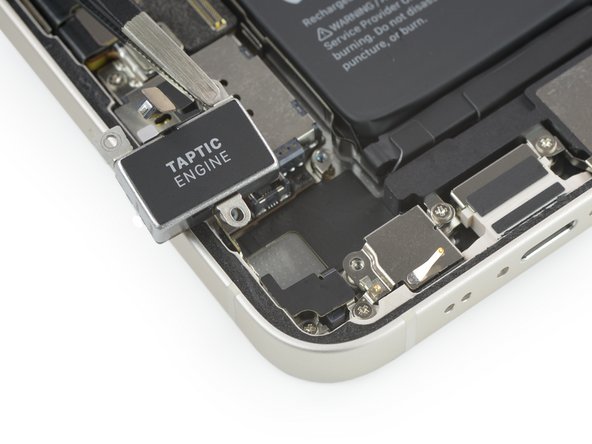

تعویض موتور تاپتیک آیفون 13 مینی، موتور تاپتیک را بردارید: مرحله 30، تصویر 1 از 2تعویض موتور تاپتیک آیفون 13 مینی، موتور تاپتیک را بردارید: مرحله 30، تصویر 2 از 2

    • از یک موچین برای برداشتن موتور Taptic استفاده کنید.

نتیجه

قطعه جایگزین جدید خود را با قطعه اصلی مقایسه کنید—ممکن است لازم باشد قبل از نصب، اجزای باقی مانده را انتقال دهید یا پشتی های چسب را از قطعه جدید جدا کنید.

برای مونتاژ مجدد دستگاه خود، مراحل بالا را به ترتیب معکوس دنبال کنید. پس از تمیز کردن نواحی مربوطه با ایزوپروپیل الکل (بیش از 90%)، در صورت لزوم، چسب جدید را اعمال کنید.

زباله های الکترونیکی خود را به یک بازیافت دارای گواهی R2 یا e-Stewards ببرید .

تعمیر طبق برنامه پیش نرفت؟ برخی از عیب‌یابی اولیه را امتحان کنید یا از انجمن پاسخ‌های آیفون 13 مینی ما کمک بخواهید.
