راهنمای تعمیر: کانکتور شارژ آیفون 11

Repair guide : Charge connector iPhone 11

4/5

آیا در شارژ مجدد آیفون 11 خود مشکل دارید؟ با وجود آزمایش با چندین کابل و شارژر رعد و برق، هیچ چیز کمکی نمی کند، شارژ مجدد غیرممکن است. آیفون شما دیگر توسط رایانه شما شناسایی نمی‌شود و این امر مانع از پشتیبان‌گیری از اطلاعات خود در iTunes می‌شود؟ گرد و غبار یا بقایای آن به درگاه لایتنینگ نشت کرده یا کج شده است و دیگر نمی توانید کابل شارژ خود را وارد کنید؟ وحشت نکنید زیرا Godphon اینجاست تا به شما کمک کند!

کارشناسان ما این راهنمای تعمیر مصور را تهیه کرده اند و تمام مراحلی را که باید انجام دهید تا خودتان کانکتور شارژ آیفون 11 خود را تعویض کنید، توضیح داده اند. خواهید دید که با کمی حوصله تعمیر آیفون کار سختی نیست و می توانید این کار را انجام دهید! علاوه بر اینکه مفتخر به بازسازی آیفون خود هستید، تا سه برابر هزینه مداخله یک حرفه ای صرفه جویی خواهید کرد!

قبل از شروع تعمیر آیفون 11، توصیه می کنیم برای احتیاط از اطلاعات خود از طریق iTunes یا iCloud نسخه پشتیبان تهیه کنید.

علائم:

مشکل شارژ
شارژ ناشناخته
اتهام ناشناخته
صاعقه بندر آسیب دیده است

مرحله 1

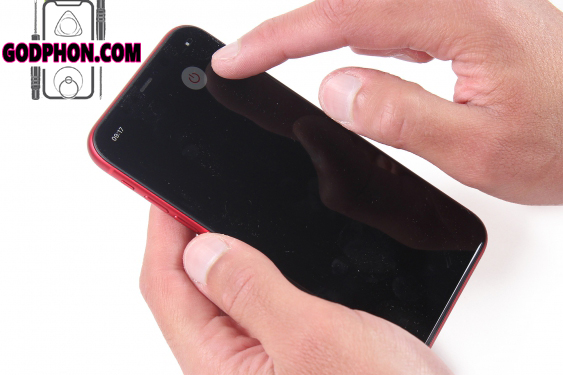

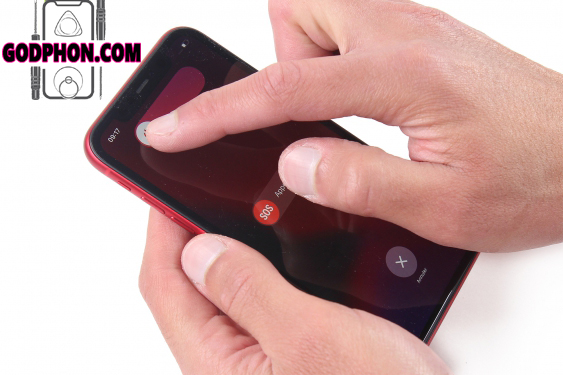

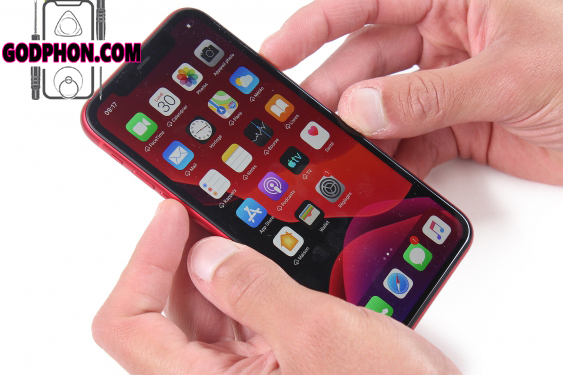

قبل از تعویض کانکتور شارژ آیفون 11، توصیه می کنیم به دلایل امنیتی واضح آیفون را خاموش کنید.

برای انجام این کار، دکمه روشن/خاموش و دکمه صدا را برای چند ثانیه فشار داده و نگه دارید.

سپس خاموش شدن را با “Switch off” تأیید کنید.

گام 2

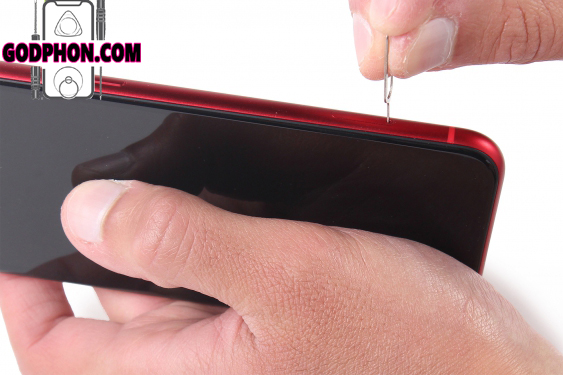

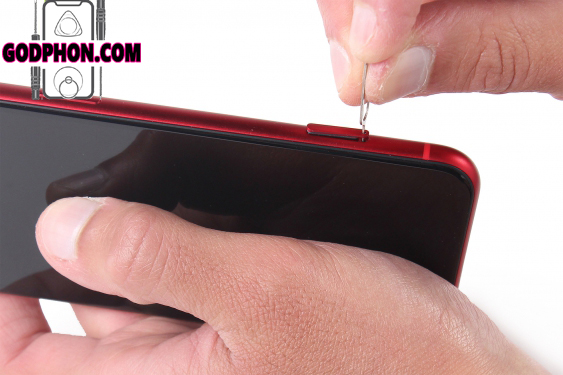

کشنده سیم کارت (که در جعبه آیفون یا کیت ابزار جهانی شما یافت می شود) را در سوراخ کوچک پایین لبه سمت راست قرار دهید.

پس از اعمال فشار جزئی، سینی سیم کارت خود را خارج می کند.

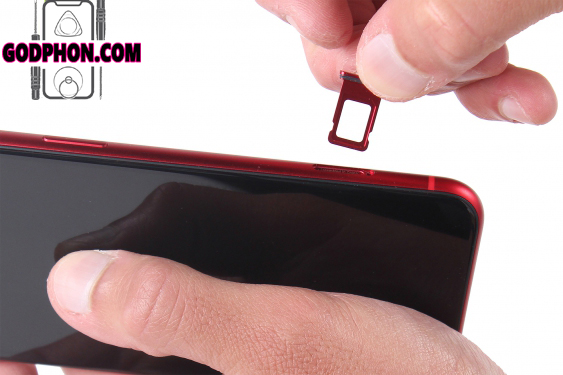

مرحله 3

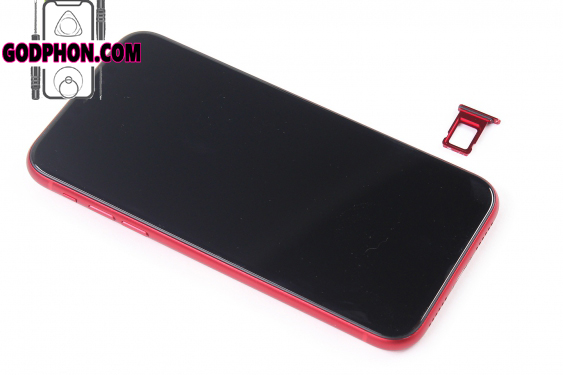

کشو سیم کارت در کمتر از 2 دقیقه استخراج می شود!

مرحله 4

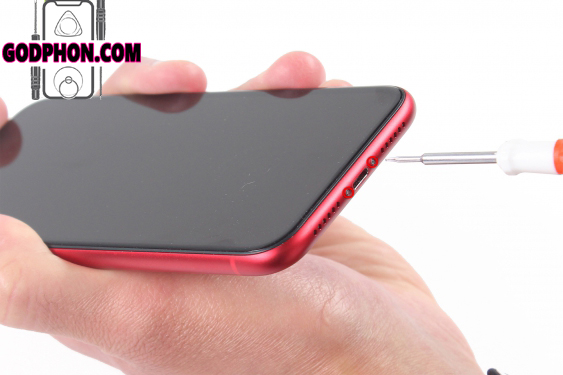

2 پیچ پنتالوب اطراف درگاه شارژ را باز کنید.

مرحله 5

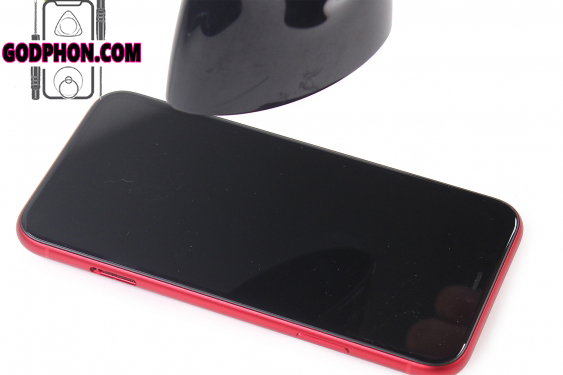

پس از یک انحراف کوتاه در حمام برای بازیابی سشوار، قسمت جلویی را برای چند ثانیه گرم کنید.

این برای نرم کردن واشر نگهدارنده صفحه است!

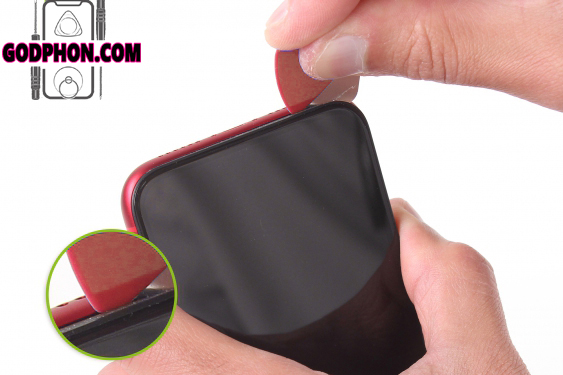

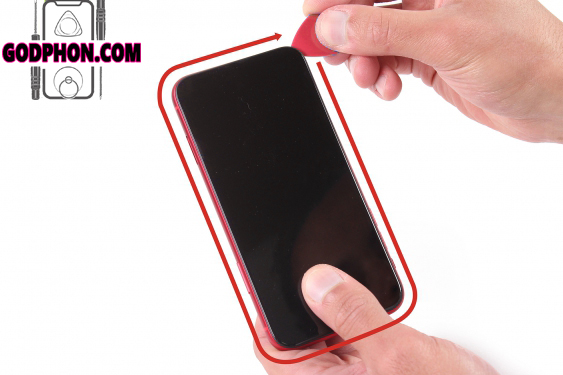

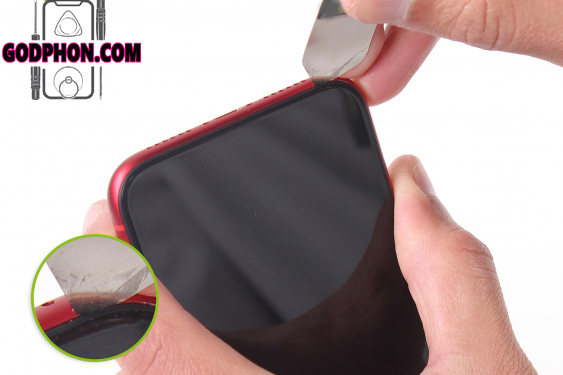

سپس به آرامی اسپاتول iSesamo را در گوشه پایین سمت چپ قرار دهید تا یک باز شود.

با انتخاب (برای بقیه عملیات نرم تر) کار را به دست بگیرید و به اطراف بکشید تا صفحه را بردارید.

اگر مقاومتی احساس شد، در گرم کردن مجدد صفحه نمایش تردید نکنید تا نشکند!

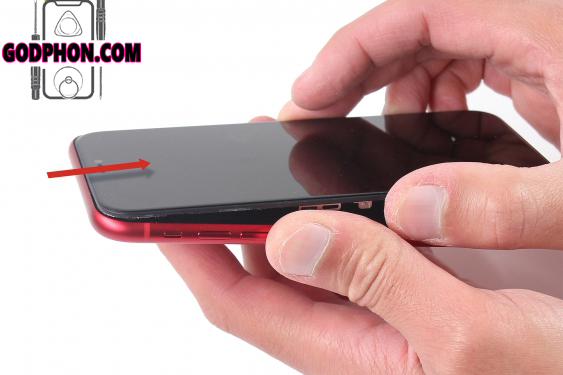

مرحله 6

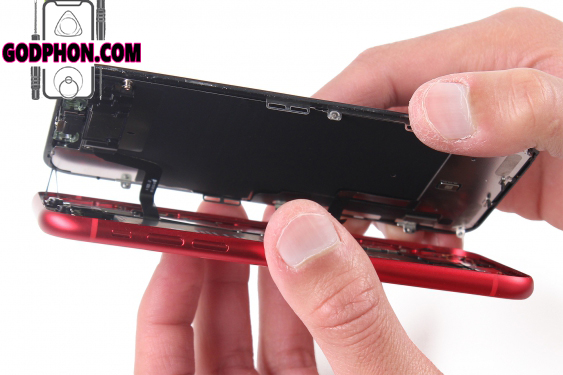

صفحه را کمی به سمت پایین بکشید تا از روی شاسی جدا شود.

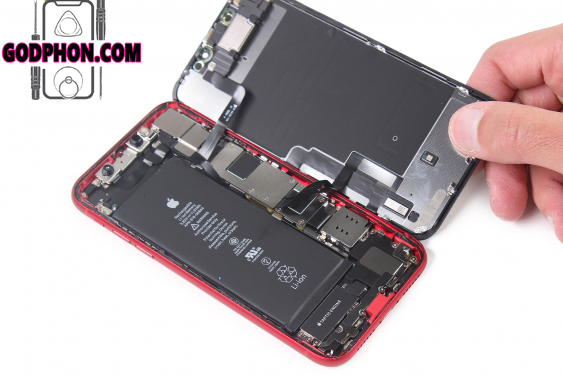

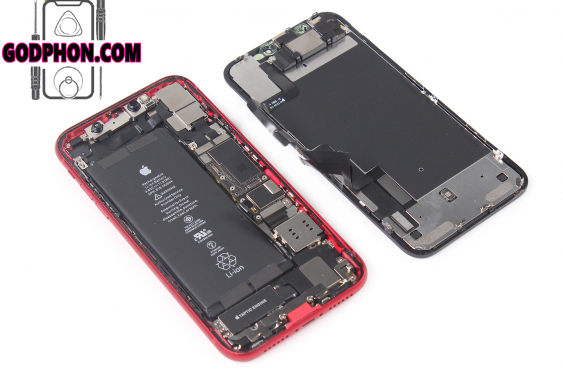

اکنون می توانید صفحه را مانند یک کتاب باز کنید.

توجه کنید، هنوز صفحه نمایش را جدا نکنید زیرا همیشه توسط لایه های اتصال به مادربرد متصل است.

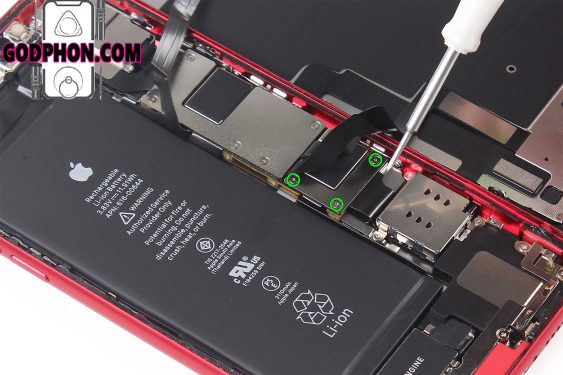

مرحله 7

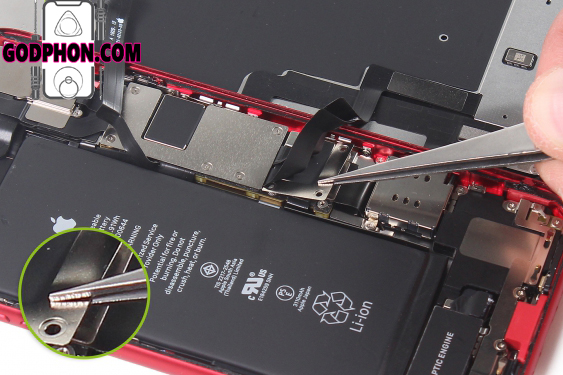

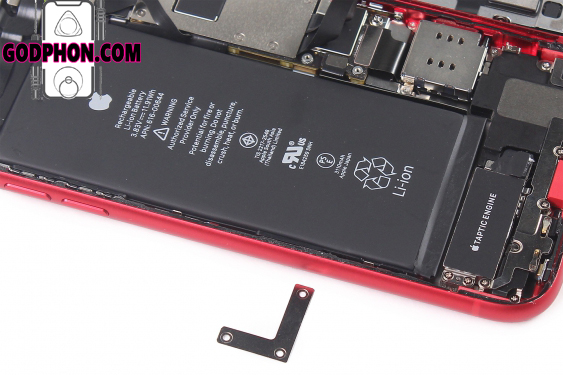

پیچ گوشتی Tri-Wing را بردارید تا 3 پیچ دایره شده به رنگ سبز را باز کنید. (عکس 1)

سپس با استفاده از انبردست پوشش فلزی را جدا کنید.

مرحله 8

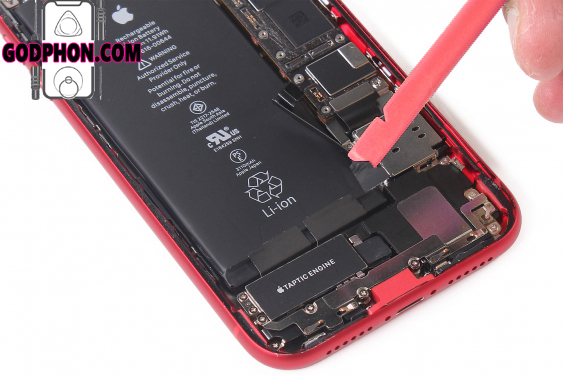

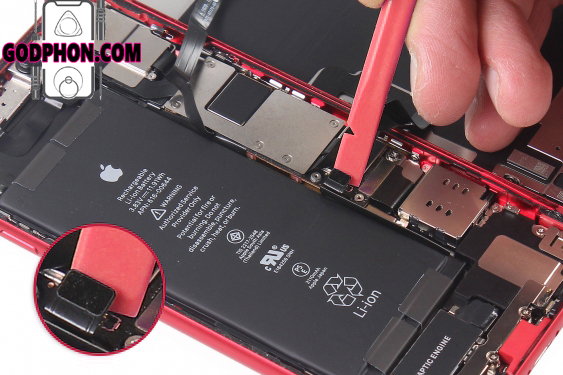

باتری را با کاردک نایلونی جدا کنید.

این یک اقدام احتیاطی ضروری برای جلوگیری از اتصال کوتاه احتمالی در طول تعمیر آیفون 11 است.

مرحله 9

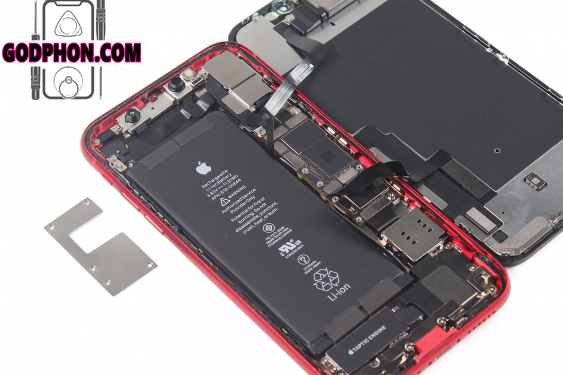

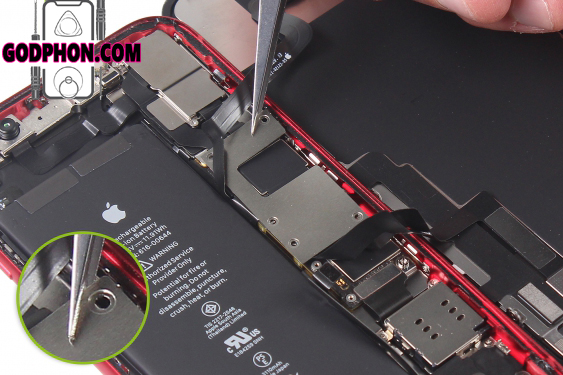

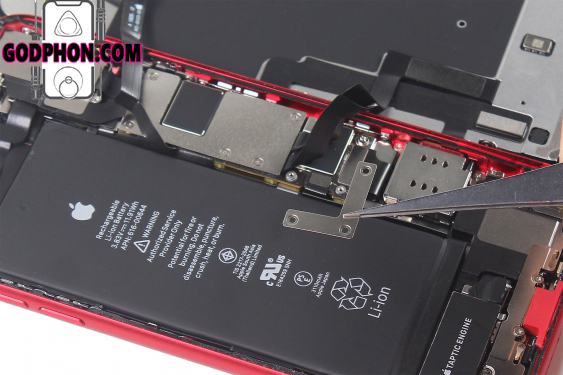

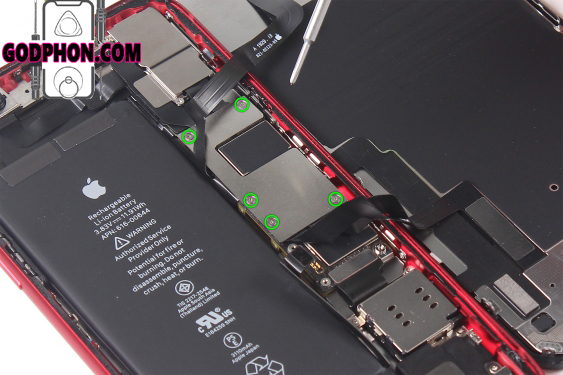

دوباره با پیچ گوشتی Tri-Wing، 5 پیچ را که به رنگ سبز دایره شده اند باز کنید. (عکس 1)

زمانی که مرسوم نیست، صفحه فلزی را با گیره جدا کنید تا دسترسی به سفره ها آزاد شود.

این صفحات فلزی از ورق ها محافظت کرده و در صورت برخورد نور از قطع شدن سهوی آنها جلوگیری می کند.

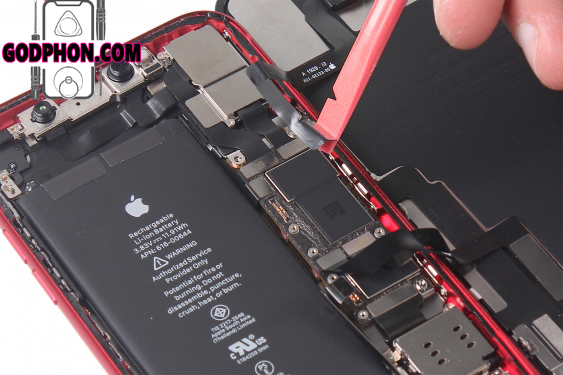

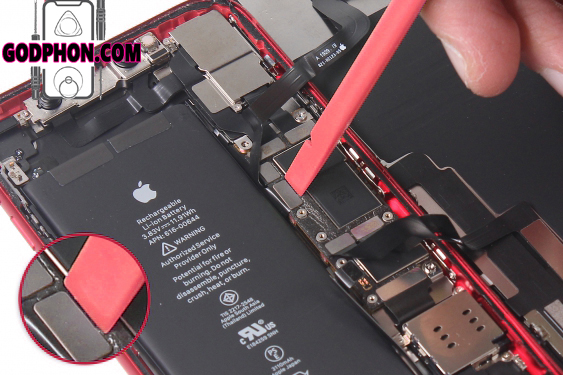

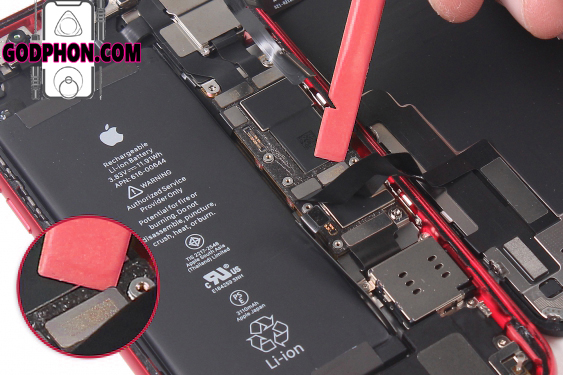

مرحله 10

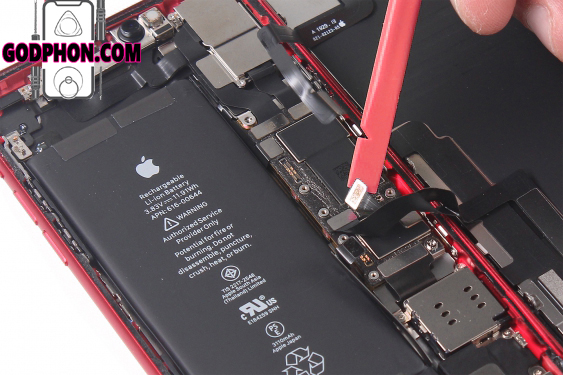

استفاده مجدد از اسپاتول نایلونی برای جدا کردن آب از حسگر نزدیک …

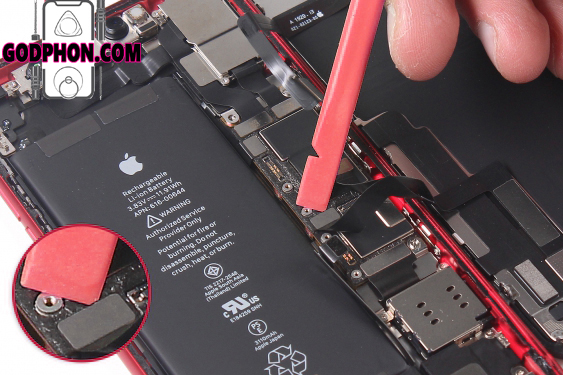

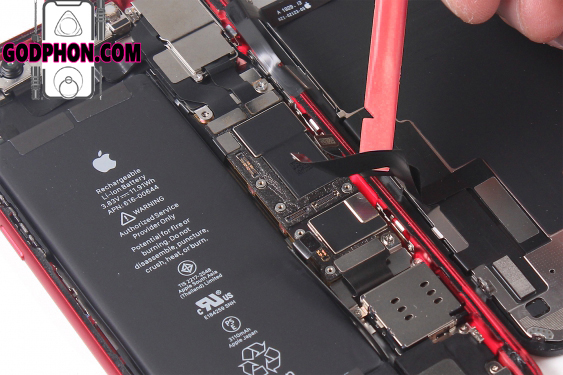

مرحله 11

… سپس 2 سفره صفحه نمایش.

مرحله 12

صفحه نمایش آیفون 11 شما تا حدی جدا شده است.

مرحله 13

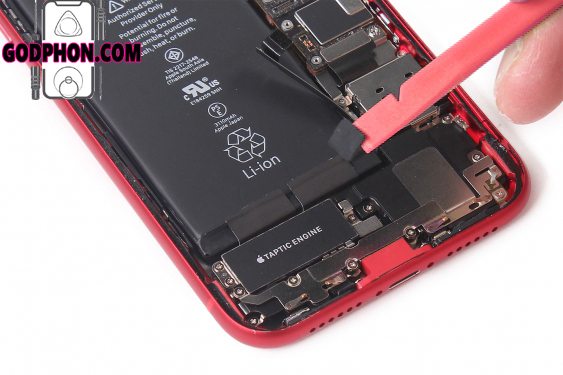

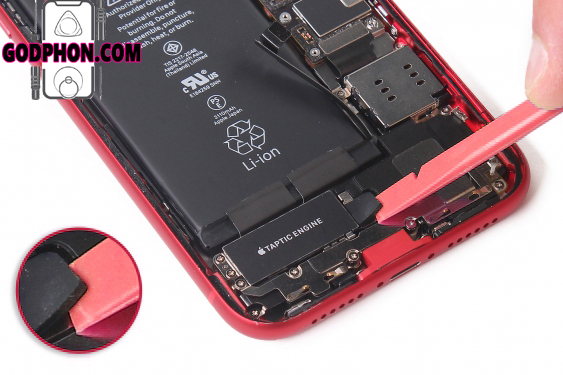

کاردک نایلونی را در دست نگه دارید تا به نوبه خود برچسب و محافظ فوم را جدا کنید.

مرحله 14

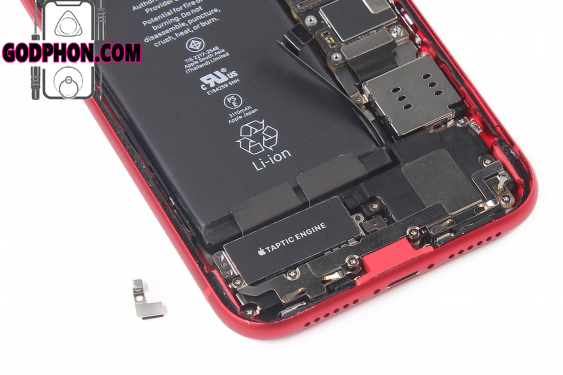

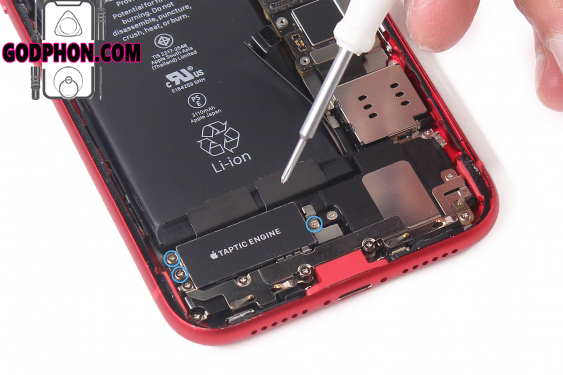

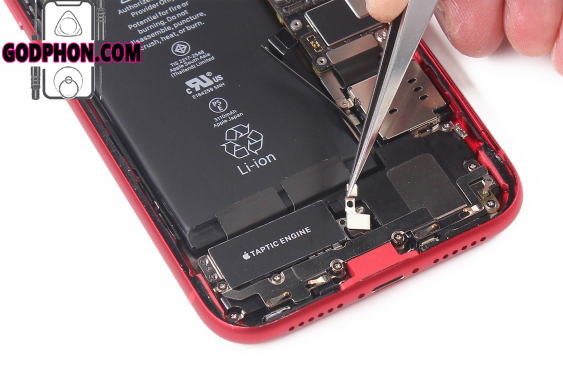

سپس 3 پیچ فیلیپس که به رنگ آبی دایره شده اند را باز کنید.

می توانید پوشش فلزی را با استفاده از گیره استخراج کنید.

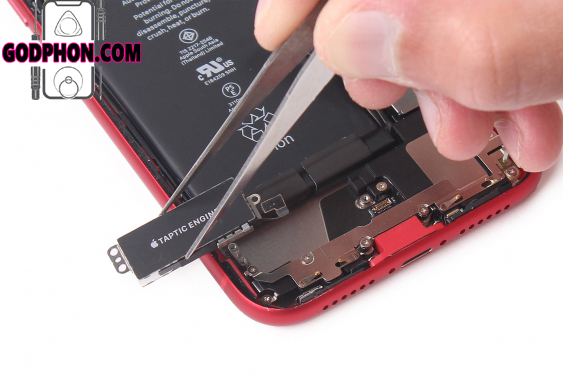

مرحله 15

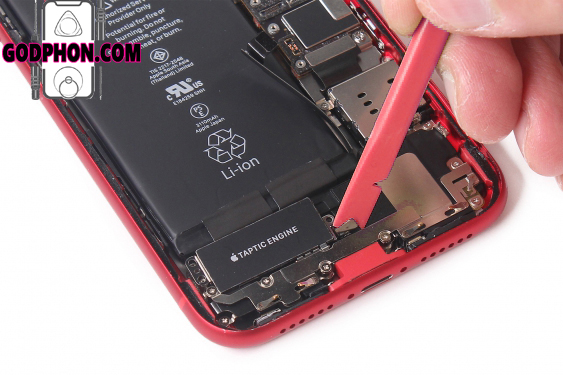

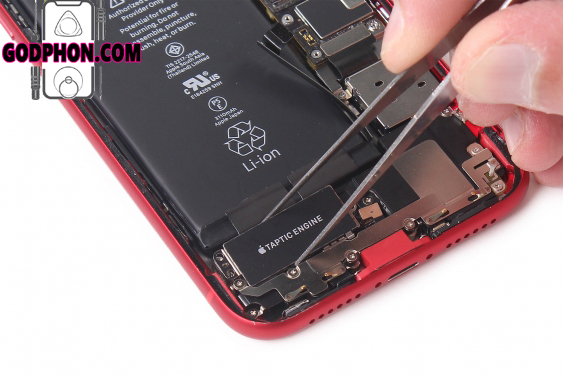

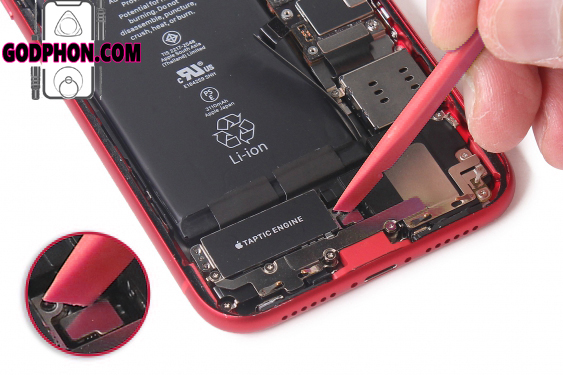

رومیزی buzzer / Taptic Engine اکنون در دسترس است.

می توانید آن را جدا کرده و سپس با گیره ویبراتور را جدا کنید.

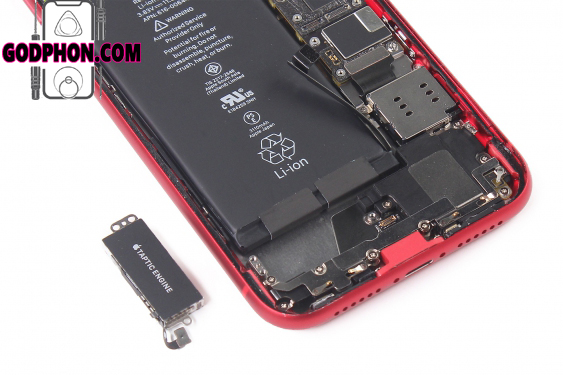

مرحله 16

موتور ویبراتور/تاپتیک رسوب کرده است.

مرحله 17

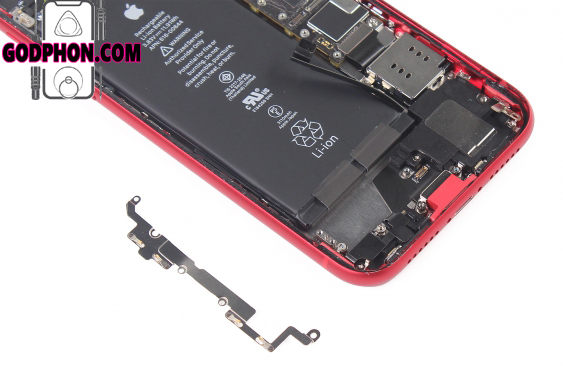

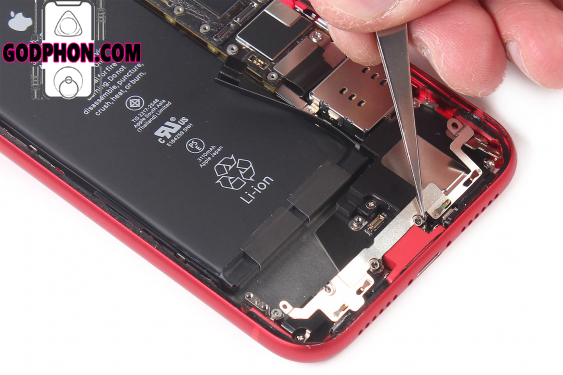

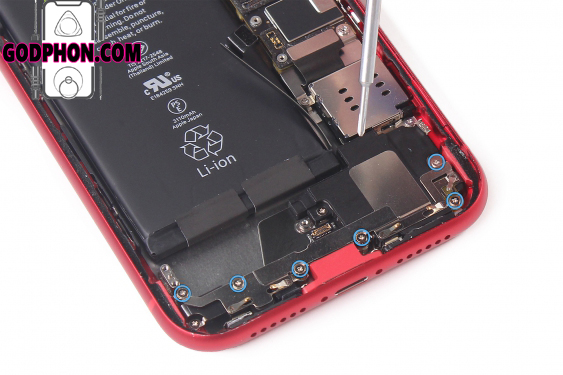

دوباره با پیچ گوشتی فیلیپس، 6 پیچ دایره شده به رنگ آبی را باز کنید. (عکس 1)

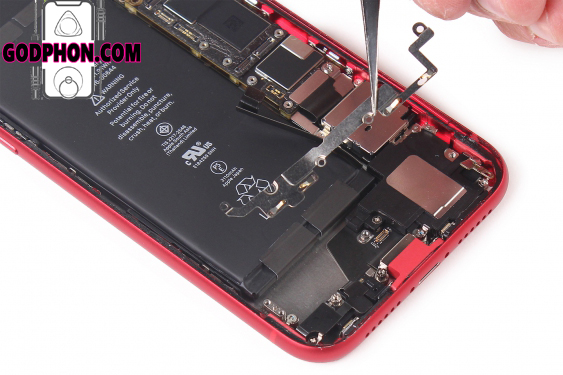

سپس با استفاده از انبردست پوشش فلزی را بردارید.

مرحله 18

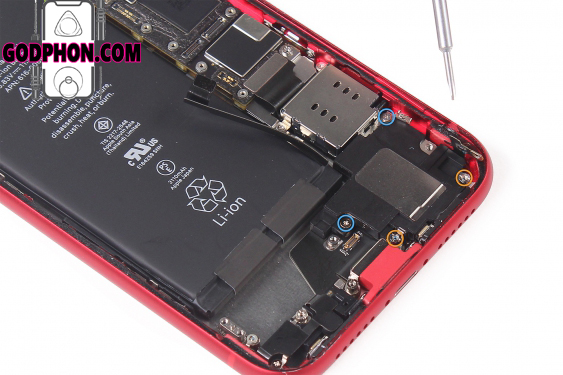

برای آزاد کردن بلندگوی خارجی، پیچ گوشتی ها بخشی از موارد زیر هستند:

2 پیچ پرچ که به رنگ نارنجی دایره شده اند را با پیچ گوشتی صاف باز کنید.

سپس 2 پیچ فیلیپس که به رنگ آبی دایره شده اند را باز کنید.

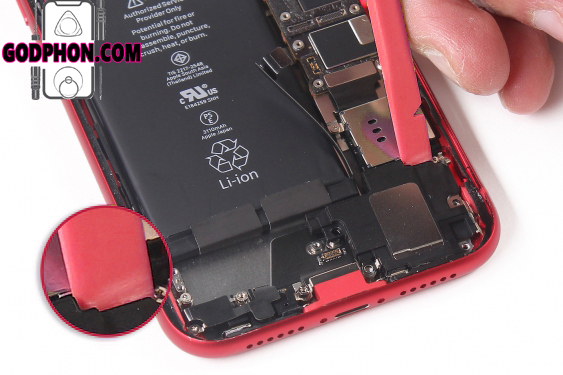

مرحله 19

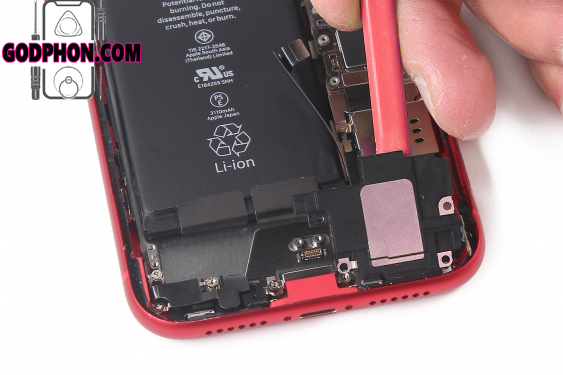

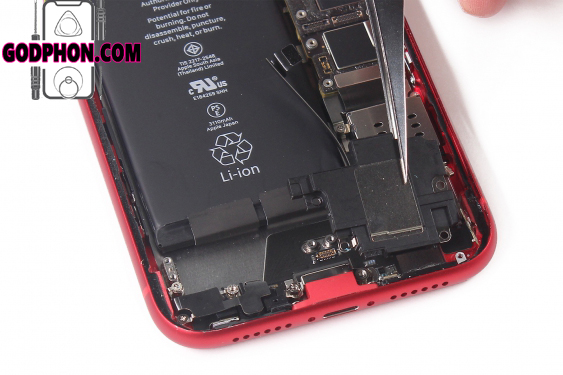

اسپیکر خارجی را با کاردک نایلونی جدا کرده و با انبردست آن را بردارید.

مرحله 20

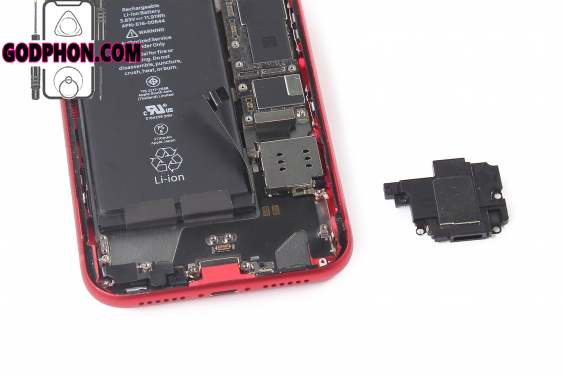

بلندگوی خارجی استخراج شده است.

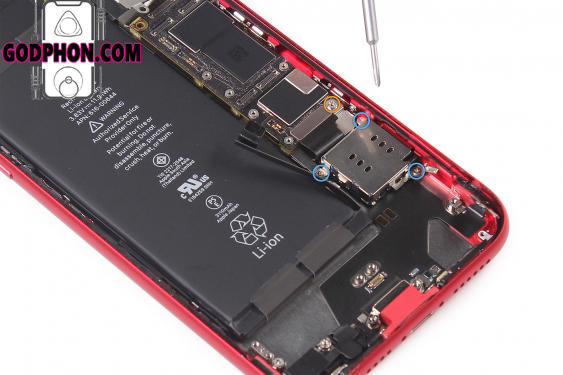

مرحله 21

از پیچ گوشتی تخت برای باز کردن پیچ پرچ که به رنگ نارنجی دایره شده است استفاده کنید.

سپس 3 پیچ فیلیپس که به رنگ آبی دایره شده اند را باز کنید.

مرحله 22

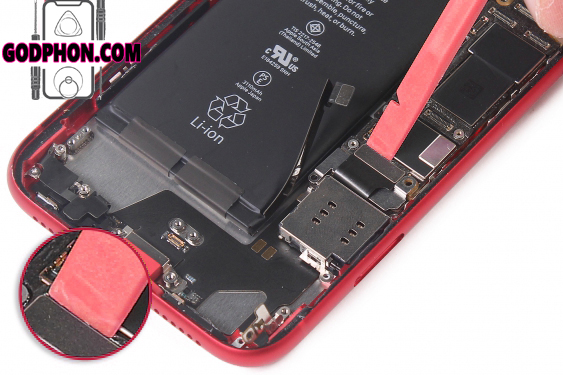

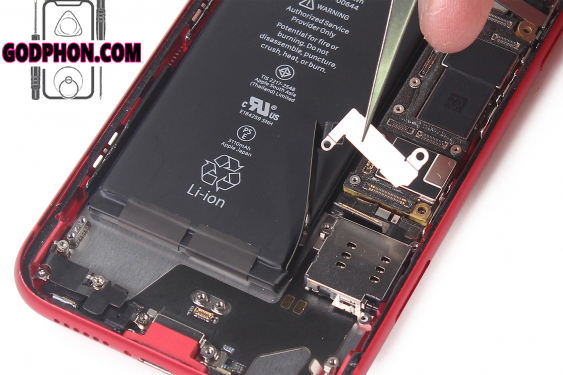

روبان را از کانکتور شارژ جدا کرده و آن را تا کنید تا سیم‌خوان بالای آن قابل دسترسی باشد.

برای استخراج صفحه فلزی از انبردست استفاده کنید.

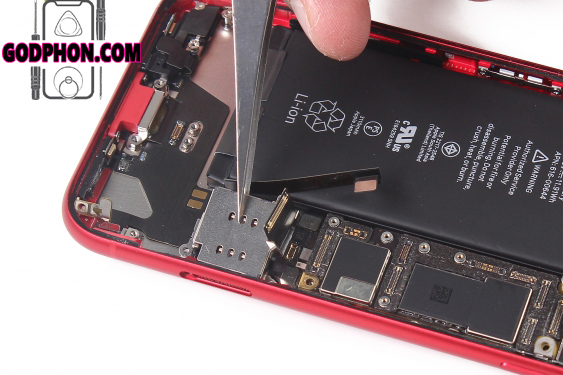

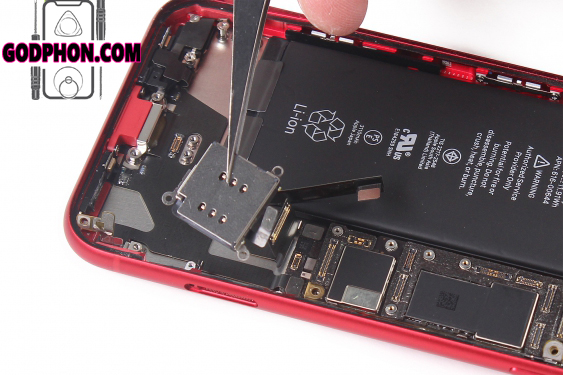

مرحله 23

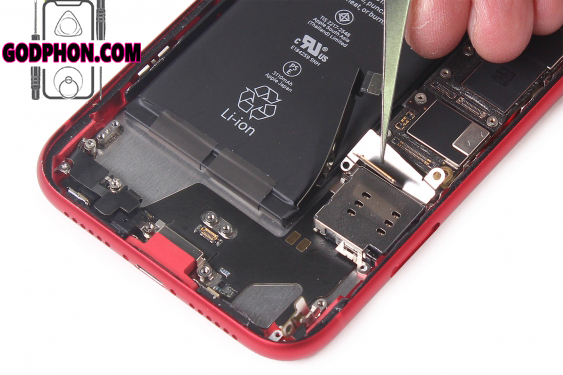

سپس وب سیم کارت را باز کنید.

سپس با انبردست آن را بیرون بیاورید.

مرحله 24

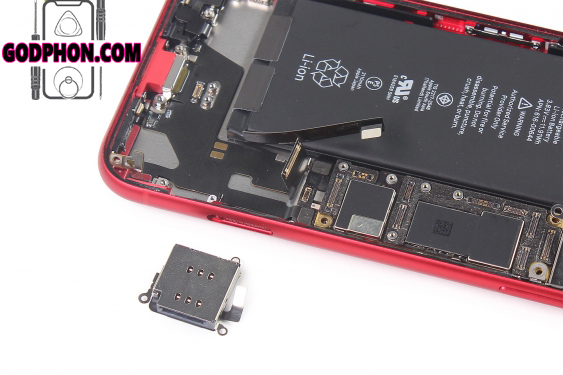

سیم خوان استخراج شد.

مرحله 25

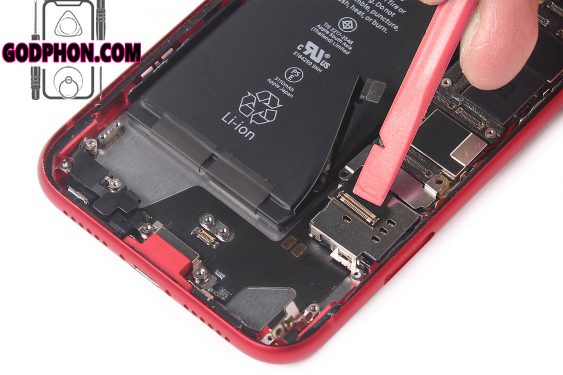

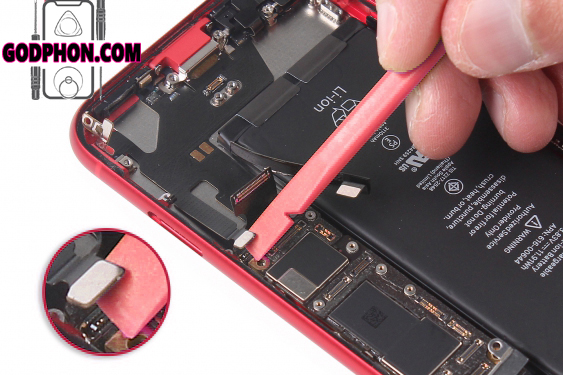

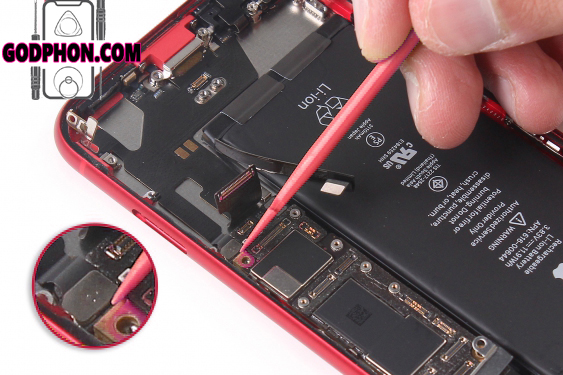

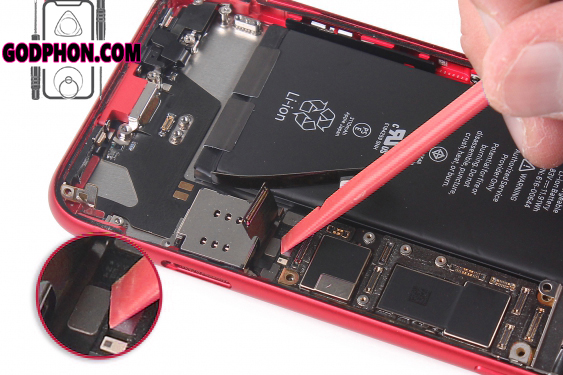

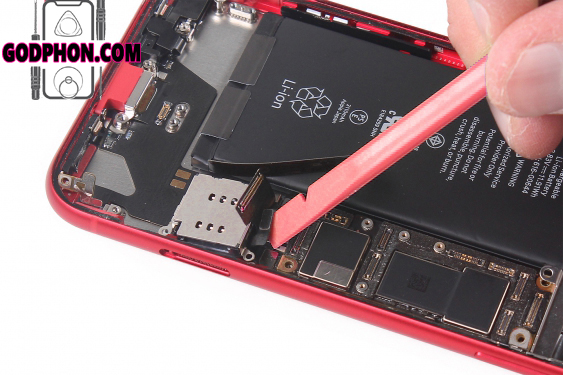

روبان دوم را از کانکتور شارژ با کاردک نایلونی جدا کنید.

مرحله 26

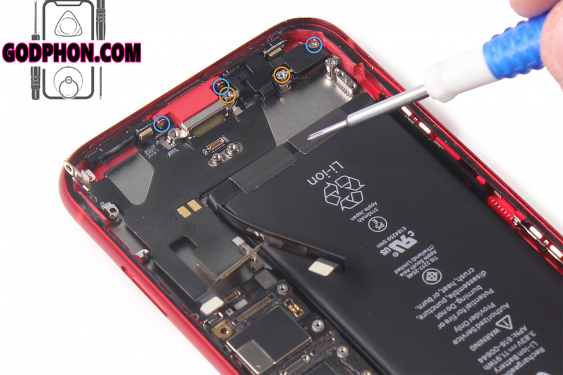

انتقام پیچ گوشتی ها، بازگشت:

2 پیچ پرچ که به رنگ نارنجی دایره شده اند را با پیچ گوشتی صاف باز کنید.

سپس 3 پیچ فیلیپس که به رنگ آبی دایره شده اند را بردارید.

مرحله 27

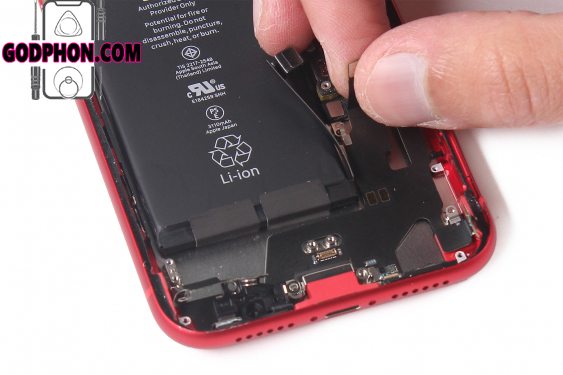

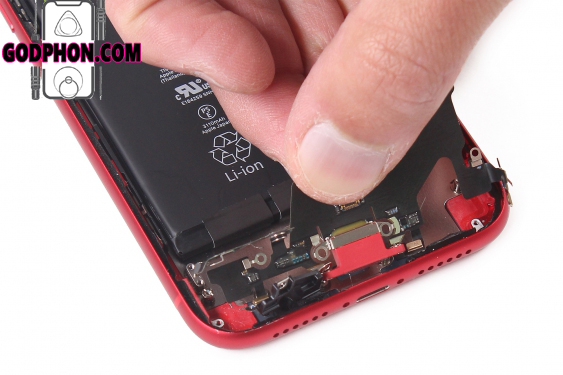

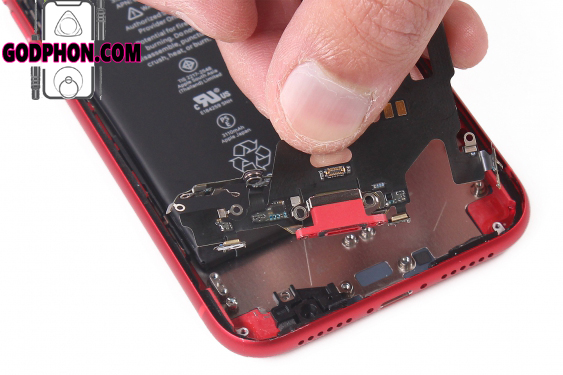

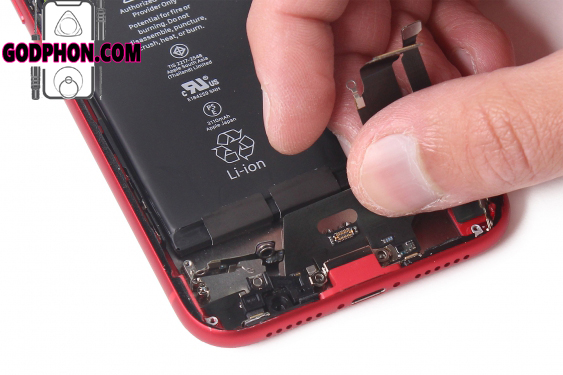

اکنون می توانید کانکتور بار را به آرامی از روی شاسی خارج کنید.

مرحله 28

کانکتور شارژ آیفون 11 شما جدا شده است.

در صورت بروز مشکل در شارژ، اکنون می دانید که چگونه قطعه معیوب را با این راهنمای رایگان تعویض کنید.
